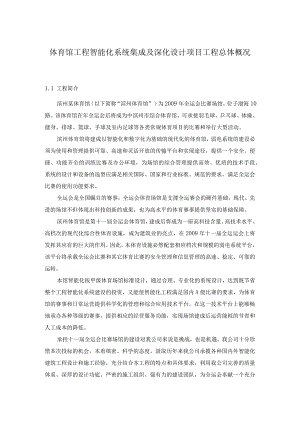

体育馆工程智能化系统集成及深化设计项目工程总体概况.docx

体育馆工程智能化系统集成及深化设计项目工程总体概况1.1 工程简介滨州某体育馆（以下简称“滨州体育馆”）为2009年全运会比赛场馆，位于渤海10路。该体育馆在年全运会后将成为中滨州市综合体育馆，可承接羽毛球、乒乓球、体操、健身、排球、篮球、手球及室内足球等各类常规体育项目的比赛和举行大型活动。滨州体育馆将建成以智能化和数字化为基础的现代化的体育馆，弱电系统的建设必须为使用和管理提供可靠、高速和灵活开放的传输平台和实现途径，提供一个安全、便捷、功能齐全的训练比赛及办公环境，为场馆的综合管理提供高效、优质的技术手段。系统的设计和设备的选型应满足相关国际、国家和行业标准、规范的要求，满足全运会比赛的使用功能要求。全运会是全国瞩目的赛事，全运会体育场馆是支撑全运赛会的硬件基础，现代、先进的场馆不但体现出科技创新的成果，也为高水平的体育赛事提供坚实的基础保障。滨州体育馆是第十一届全运会体育馆，建成后将成为一座高科技含量、高技术水平、高档次的现代化综合性体育设施，成为建筑业的亮点，在2009年十一届全运运会上将发挥其应有的巨大的作用。因此，本体育设施必然配套相应档次和规模的弱电系统平台，该平台将承载全运会比赛和其它体育比赛的安全管理和信息管理的高速、稳定、可靠的运转。本馆智能化按甲级体育场馆标准设计，通过合理、专业化的系统设计，达到既节省整个工程智能化系统建设的投资，又能使智能化工程满足国内A级比赛的要求，为体育馆的赛事和日常运营提供科学化的管理和综合应用技术平台，在这一技术平台上能顺畅地承办各种等级的赛事，提供相应的经营服务功能，实现场馆建成后运营能耗的节省和人工成本的降低。承担十一届全运会比赛场馆的建设对我公司来说是挑战，也是机遇，我公司十分珍惜本次投标的机会，本着缜密、科学的态度，汲取历年来我公司承揽各种国内外智能化建筑工程设计和施工经验，充分结合本工程的特点和具体要求，利用我公司完善的质量体系、深厚的设计功底、严密的施工组织、强有力的建设团队，为全运会奉献一个充分体现了“更高、更快、更强”体育精神的弱电系统工程1.2 设计内容本体育中心智能化系统应由以下子系统构成1、智能监控系统包括：(1)、建筑设备监控系统(2)、安全防范系统(3)、建筑设备集成管理系统(4)、机房系统，包括计算机网络机房、智能化(消防)监控机房等2、通信网络系统包括：(1)、综合布线系统(2)、语音通信系统(3)、信息网络系统(4)、有线电视系统(5)、公共广播系统(6)、电子会议系统注：综合布线系统和通讯系统等采用六类布线系统3、场馆专用系统包括：(1)、屏幕显示及控制系统(2)、扩声系统(3)、场地照明及控制系统(4)、计时记分及现场成绩处理系统(5)、现场影像采集及回放系统(6)、售验票系统(7)、电视转播和现场评论系统(8)、标准时钟系统(9)、升旗控制系统(10)、比赛中央监控系统4、应用信息系统(1)、信息查询和发布系统(2)、赛事综合管理系统(3)、大型活动公共安全信息系统(4)、场馆运营服务管理系统5、防雷接地系统1.3 设计依据(1)滨州体育馆弱电系统工程设计招标文件(2)滨州体育馆弱电系统工程招标答疑文件1.4 主要规程、规范及标准(1) JGJ/T131-2000建设部体育馆声学设计及测量规范；(2) JGJ/31-2003体育建筑设计规范;(3) GB/T14476-93客观评价厅堂语言可懂度RAST,法；(4) GB/14948-9430MHZTGHZ声音和电视信号电缆分配系统；(5) GBJ/232-90,92电气装置安装工程施工及验收规范；(6) SJ2112-82厅堂扩声系统设备互联的优选电器配接值；(7)国家有关规定的与扩声系统相关的人身安全，消防法规、条例;(8) JGJ/T16-92民用建筑电器设计规范；(9) GB/T50314-2000智能建筑设计标准;(10) GB50348-2004安全防范工程技术规范；（三）GB50198-94民用闭路监视电视系统工程技术规范；（12） GB50200-94有线电视系统工程技术规范；（13） SJ/T11141-97LED显示屏通用规范；（14） GBJ57-83建筑防雷设计规范;（15） GB50339-2003智能建筑工程质量验收规范；（16） GB5025450259-96电器装置安装工程施工及验收规范;（17） YD5032-97会议电视系统工程设计规范；（18） YD5033-97会议电视系统工程验收规范；（19） GB50343-2004建筑物电子信息系统防雷技术规范；（20） GB50174-93电子计算机房设计规范；（21） SJ/T30003-93电子计算机房施工及验收规范；（22） GB9361-88计算场站安全要求；（23） GBJ32-82电器装置安全工程施工及验收规范；（24） GB50222-95建筑内部装饰设计防火规范；（25）建筑与建筑群综合布线系统工程设计规范；（26）建筑与建筑群综合布线系统工程施工及验收规范；（27） GBJ19-87采暖通风与空气调节设计规范；（28） GBJ16-87建筑设计防火规范；（29） GB50193-93二氧化碳灭火系统设计规范；（30） GB50116-920火灾自动报警系统施工及验收规范；（31）供配电系统设计规范；（32）不间断电源技术性能标定方法及实验要求；（33）建筑物电气装置（国际电工IEC要求）；（34） （IEC61312）雷电电磁脉冲的防护；（35）民用建筑照明设计标准；（36） GBJ15-88建筑给水排水设计规范；（37） GBJ235工业管道工程施工及验收规范；（38） DB51/T46-91有线电视系统设计安装调试验收规范；（39） 03X301-1广播与扩声；（40） B/T14947-94声系统设备互连用连接器的应用；（41） GB9001-88声频放大器测量方法；（42） GB9401-88传声器测量方法；（43） GB4943-95信息技术设备包括电气设备的安全；1.5设计原则采用先进、成熟、实用的智能化系统集成技术；对体育馆的各智能化子系统应实行统一的管理和监控；所采用的系统和设备应符合标准化、开放性的要求，并具有可扩性和灵活性。系统设计要做到功能实用；技术先进、成熟；经济合理；安全可靠；施工维修方便；环保节能、可持续发展；体现以人为本。(1)先进性现代化体育馆中的智能化系统工程几乎涵盖了当今最先进的计算机控制技术，网络技术、多媒体综合应用技术。系统建成后，其系统整体技术性能既要达到国家相关标准，又要满足体育比赛等各种业务流程的要求，同时满足体育馆的现代物业管理模式；在符合标准的前提下，还需具有自己的特色和“亮点”，并能在一定时期内保持其技术领先的地位。(2)经济性在系统设计过程中，既要充分考虑到了必须满足系统应用功能和性能要求，确保系统运行安全可靠性,选择市场上成熟的，经过工程实践验证的系统和产品。同时，也充分考虑到投资的经济性和性能价格比。(3)实用性体育馆智能化系统的目的是“满足客户需求、提升建筑价值”；必须采用“以人为本”的设计，不追求大而全，坚持合适的就是最好的。(4)可靠性为保证比赛顺利进行，在比赛的全过程中必须要求各相关系统运行的安全可靠性。(5)开放性由于采用系统集成技术，要求所有被集成的子系统必须具有良好的开放性，符合业界相应的关于系统互联方面的国际标准和协议。(6)可维护性和可扩展性体育馆智能化各子系统全部采用模块化积木式结构设计，并应用控制主机+计算机辅助管理的模式，以满足今后系统的扩展、升级要求(包括满足整个体育中心的智能化系统集成需要)；系统设计有良好的人机对话式的全中文的操作界面，还要配套提供维修维护软件工具包，可极大的方便维修和维护工作。(7)可操作性各智能化系统要具有良好的、基于WindOWSGUl的中文操作界面，下拉式菜单结构，提示性图框，采用规范的行业用语，操作者仅使用键盘和鼠标即可完成全部操作。操作界面友好、清晰、操作简单、方便、容错性强，使复杂的操作关系变得简单。
