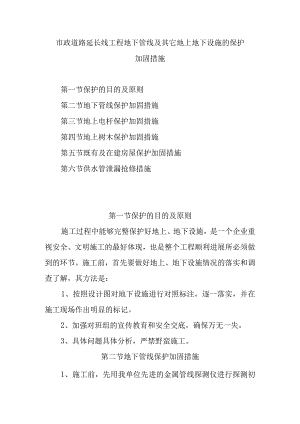

市政道路延长线工程地下管线及其它地上地下设施的保护加固措施第一节保护的目的及原则第二节地下管线保护加固措施第三节地上电杆保护加固措施第四节地上树木保护加固措施第五节既有及在建房屋保护加固措施第六节供水管泄漏抢修措施第一节保护的目的及原则施工过程中能够完整保护好地上、地下设施，是一个企业重视安全、文明施工的最好体现，也是整个工程顺利进展所必须做到的环节。施工前，首先要做好地上、地下设施情况的落实和调查了解，其方法是：1、按照设计图对地下设施进行对照标注，逐一落实，并在施工现场作出明显的标记。2、加强对班组的宣传教育和安全交底，确保万无一失。3、具体问题具体分析，严禁野蛮施工。第二节地下管线保护加固措施1、施工前，先用我单位先进的金属管线探测仪进行探测初步摸清管线的走向、位置。结合人工开挖探坑摸清管线明确位置，绘制管线分布图，做出明显的挂牌标识。探坑按井字型布置，每隔20In一道，深度不少于3m。2、由专人负责检查标识情况，监督在管线附近的开挖作业应对施工范围内各种现有管线进行一次全面、细致的调查，确定现有管线的类别、规格、位置、高程以及所归属的管理部门。3、管线探明后，请管线建设方单位到现场对管线向施工单位进行交底并指导施工。4、开始动土前把管线情况向全体施工人员交底，确保每个施工人员心中有数。5、跨越基坑的管线，进行悬吊、支顶、包扎等措施，且必须经过设计和验算。6、开挖过程中，遇有电缆、管道或其它构筑物时，及时与有关单位联系会同处理地下管线和各种构筑物，尽量临时迁移；如无法迁移，必须挖出使其外露，并采取吊、托等加固措施。管道、电缆加固保护示意图必须选择刚度大、稳定、整体性强并连接牢固的钢梁悬吊后架设管道，悬吊吊架的吊杆必须受力均匀，兜拌或底梁与管底密贴并保持管道原有坡度。7、在开挖管线下部土方前必须将管线吊挂牢固并经检验合格后进行。8、种类不同的管线，一般须单独悬吊或架设，如同时悬吊或架设时，应取得相关部门的同意，并采取可靠措施。9、跨越基坑的悬吊管线两端应伸入基坑边缘外距离不小于1.5m处，其附近基坑予以加强，并防止地面水流入基坑。悬吊的给排水管线，如渗漏水是应及时处理。10、基坑悬吊两侧应设防护，行人不得通行，并不得在其上面堆土或放材料、机械等，也不得修建临时设施。结构施工期间，应加强对施工范围内各类管线保护的检查和管理。基坑回填土前，悬吊的刚性管线下应砌筑支墩加固，防止下沉，并按设计要求恢复管道和回填土。第三节地上电杆保护加固措施1、地上设施的保护主要以动力照明电杆为主。我公司中标后为确保电力干线的畅通。积极配合电力部门和设计单位，尽量偏离高压电杆，若靠得很近，则采用加固根基保护高压电杆，做到不因施工一线而停产一片。2、采用剪刀撑和Y型拉线加固法拉设钢缆加固，剪刀撑的方法是用两根直顺木质较好的杉杆或其它圆木绑扎成剪刀形，夹撑在电杆的上方，水泥杆的上支点应绑扎一块小方木，防止撑点滑动，木杆可直接用扒钉把死。剪刀撑、撑杆与电杆的夹角为30-45。，单杆撑夹角为30。圆木的长度应根据沟宽和支点角度要求选择其直径，剪刀撑不得小于120mm,单杆撑不得小于150mm。下支点可采用打锚桩或挖出与圆木尺寸略同的斜坑，并在坑底垫一块小木板固定支点。3、普通拉线加固法，方法是用两根3-5股数的8号铁丝或钢丝绳（“Y”型拉线的上端为两根铁丝或钢丝绳，形同“Y”型，多用于并列杆的加固）连接在电杆的抱箍上，木质电杆可直接绑扎在电杆上，钢丝绳应用钢丝绳扎头扎牢，并用小扒钉将铁丝或钢丝绳把紧以防脱落。下支点应设置牢固的地锚，地锚可采用条石、倒牙等，然后用拉线上的花篮螺丝将拉线调节至合适的紧度，拉线与电杆的夹角一般应为30-45oo4、拉线一般不设拉紧绝缘子，若拉线穿越导线时，是需装设拉紧绝缘子，其安装位置应距地面2.5m以上。遇高压线杆的加固，需同供电部门取得联系，在供电部门的指导下进行加固。第四节地上树木保护加固措施在施工中我们配合建设方、村委和绿化部门处理好施工区域树木。对大部分树木我们将有专门人员采取移植等手段进行保护和移植以改善沿路环境和绿化再利用，同时对一些无利用价值的树木，我们将坚决予以清除，为了施工安全我单位对清除的树木不得焚烧，不得随便丢弃。第五节既有及在建房屋保护加固措施1、施工前先摸清周围房屋的层高、结构、地基基础的情况，结合本工程的详细地质情况，制定有针对性的保护方案。2、摸清房屋的情况后，请有关部门到现场对沿线房屋进行监定并做好记录，作为房屋保护措施的依据。3、工程机械行走尽量远离建筑物。4、施工期间，在施工范围沿线设置测量观测点，不间断进行沉降观测，当沉降发生较大（一般大于3cm）时，暂停施工，进行全面检查、分析原因，做出加固措施，确认安全无障后方可继续施工。5、施工期间，设专人24小时巡查，一发现地基有沉降、移位、裂缝时及时通知施工管理人员，以便及早进行分析、做出决策，确定加固方案。第六节供水管泄漏抢修措施针对自来水管，我公司首先和自来水厂联系，共同查找路线走向，绘制详细的图纸（特别是阀们井位置要标出），并在关键部位设明标志。为防止自来水管偏斜，靠近开挖面一侧打钢板桩（间距30-50cm）,如管道横穿，侧两侧各打一排钢板桩（每米4根），顶部用铁丝固定。
