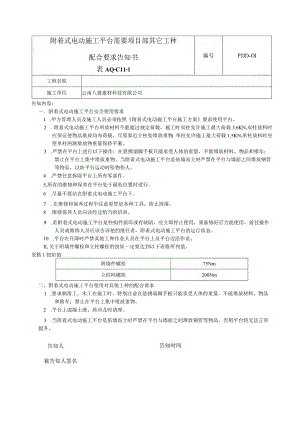

附着式电动施工平台需要项目部其它工种配合要求告知书表AQC111编号PJJD-Ol工程名称施工单位云南八建建材科技有限公司告知内容：一、附着式电动施工平台安全使用要求1 .甲方管理人员及施工人员必须按照附着式电动施工平台施工方案要求使用平台。2 .附着式电动施工平台所放材料不能超过规定荷载，施工时双柱允许施工最大荷载3.6KN,双柱放料时应保证使物品堆放均布荷载，尽量靠近立柱处堆放重物；单柱允许施工最大荷载1.5KN,单柱放料时应使单柱两测堆放物重量保持平衡。3 .严禁在平台上进行以下操作：在悬挑端脚手板只能承受人体的重量，不能堆放材料、物品和推车；禁止在平台上集中堆放重物。当附着式电动施工平台是依墙而立时严禁在平台与墙面之间堆放钢管等物品，以防平台运动时坠物伤人。4 .严禁任意拆除平台上所有零部件。5,所有的维修和保养在平台处于最低位置时进行。6 .尽量不要站在附着式电动施工平台下。7 .在维修和保养过程中注意看管好各种工具，防止掉落。8 .维修保养人员应该经过恰当的培训。9 .若附着式电动施工平台某些构件损坏或有缺陷，应立即停止使用，重新修好后方能使用。前任操作人员或维修人员应该告诉他的继任者，附着式电动施工平台的运行状态。10 .平台在升降时严禁其他工种作业人员在平台上及平台边沿作业。IL关于附墙件螺栓和立柱螺栓的扭矩一定要达到以下表格所列值。表格1扭矩值附墙件螺栓75Nm立柱间螺栓200Nm二、附着式电动施工平台使用对其他工种的配合要求1 .要求剃凿工、木工在施工时，特别注意在悬挑端脚手板只能承受人体的重量，不能堆放材料、物品和推车；禁止在平台上集中堆放重物。2 .平台上混凝土渣、块应及时清理。3 .当附着式电动施工平台是依墙而立时严禁在平台与墙面之间堆放钢管等物品，否则平台将无法正常提升。告知人告知时间被告知人签名附着式电动施工平台技术安全交底表AQC111编号PJJD-02工程名称施工单位云南八建建材科技有限公司交底部门爬架部职务管理人员交底内容：对附着式电动施工平台操作人员专项安全交底1、平台操作人员必须遵守施工现场的各种规章制度。2、不得在平台施工范围以外的施工现场地停留，行走时按施工现场划定的安全通道区域行走。3、在施工楼层内施工及行走时，特别注意电梯井口、楼梯口、预留洞口、坑道口、通道口及阳台、楼板屋面的临边危险处防范。4、在施工场地施工及行走时，特别注意不要被钢筋、木方等施工材料碰伤；还应注意工地现场钢筋头及方上的铁钉拌倒及扎脚。5、在施工楼层内及施工现场严禁蹦跳和快跑。6、平台操作人员必须经过公司专业培训。7、平台上操作面的操作人员必须佩带安全带、安全帽及穿防滑鞋。8、平台操作人员不得带病和酒后上平台作业。9、平台操作人员在睡眠不足及情绪波动情况下，不准其上平台作业。10、平台操作人员必须按照平台施工方案及平台安全操作规程操作施工。交底人签字职务交底时间接受交底人签名附着式电动施工平台技术安全交底表AQ-Cll-I编号PJJD-03工程名称施工单位云南八建建材科技有限公司交底部位工种交底内容：附着式电动施工平台一、在平台安装前先首先安装平台底座，注意一定要调整好底座的水平和垂直度，调节可调支腿是轮子离开地面。二、注意双柱和单柱平台要区分搭设。（一）双柱安装好平台底座后，安装左侧的第一节悬臂平台横梁，用三个销轴与驱动单元固定。安装右侧的第一节平台横梁（中部平台横梁），用两上部的销轴固定，下部的一个销轴不安装，这样就可以允许双柱型电动施工平台在不同步时产生一个角度。注意：一定不要安装中部第一节与驱动单元连接的平台横梁的下部销轴。但悬挑端的三个销轴都要安装。（二）单柱下面几点描述了在安装单柱型施工平台与安装双柱型的不同之处。驱动单元两侧的平台横梁都必须用三个销轴与驱动单元相连。无需安装水平限位装置。平台两侧的横梁长度必须一样，且对称。注意：安装单柱型施工平台底座时一定要伸展可调支腿。三、附着式电动施工平台的本身的工作面宽度是1.3m,如果平台宽度不够可以考虑使用平台横梁上的伸缩梁来增加它的宽度，记住一定不能见到伸缩梁上的红色部分。护栏插在伸缩梁的孔里，用螺栓拧紧。安装附着式电动施工平台时一定要使用合适的起重设备和足够的人手。注意：安装完后一定要在销轴上安装卡销，防止销轴掉落。四、安装梯子时，要用螺栓紧固在底座上。五、指示灯将闪烁，如不闪烁请调整电源相位。六、将竖向安装构件如立柱等放置于平台上，记住一定不要超过平台的承载极限。七、注意：如果在安装阶段风速超过8ms,则应在3m高度做一道临时附墙。八、当安装到需要高度时，不能超过手册里所允许的最大高度，在最顶部安装一节红色的限位立柱。九、调整好平台底座上的中心可调支腿，并将它固定好。底座安装是平台安装质量的关键一步,须严格控制水平度、垂直度和离墙距离。十、注意：平台工作面脚手板间的缝隙不能超过15mm,包括悬挑端脚手板的缝隙也是。十一、附着式电动施工平台，第一道附墙离地面不能超过6m。第二道附墙和第一道附墙的间距也不能超过6m。十三、按平台平面图将底座摆放就位，立柱应与建筑物外墙切线方向平行，并且按平面图尺寸要求控制立柱离墙距离；附墙应对准按图要求的结构位置，偏差小于±20mm,离墙距离偏差小于±10mm。十四、采用钢管、扣件搭设的部分，所用材料质量要符合有关脚手架材料质量规定，不允许使用明显弯曲、压扁、严重锈蚀等缺陷的钢管。十五、在平台搭设同时，按要求铺设脚手板、挡脚板、安全网。交底人签字职务交底时间接受交底人签名附着式电动施工平台技术安全交底表AQcllI编号PJJD-04工程名称施工单位云南八建建材科技有限公司交底部位工种交底内容：电控箱的安装将电控箱安装在平台中部的护栏上，用螺栓紧固，参见图示2电控箱框架。将电源电缆线固定好。检查输入电压是否合适（380v）.将驱动单元的电缆线插入电控箱。电动机的供电规格是三相五线制，有接地和接零。电压为380v,50Hzo每个电动机的额定电流3A,启动电流40A。注意：一定按照相关法律接地，以防漏电。图示2电控箱框架电力系统故障一般情况下，所有电控箱都经过出场检验，尽管如此在平台安装期间还应检查以下项目:电源电压是否合适。电源功率是否合适。电缆线大小是否合适。总电源按钮打开时，指示灯是否闪烁。以下是电控系统故隙解决方法：表格10电控系统故障分析表问题可能故障解决方法附着式电动施工平台不能正常工作内部的电磁继电器可有问题检查每一个继电器输入电源相位有问题反转电源相位电缆线断裂检查并修复电缆线热继电器有问题按重启按钮电控箱内部变压器烧毁重新更换平台上限位开关卡柱恢复限位开关，并重试一下检查各种电线街头是否松开重新紧固电动箱发出升降信号，但平台不移动检查平台是否超载将超载部分卸掉电压不够重新调整电控部分电机刹车故障重新修匏注意：对电控系统的操作一定要是有资格人员。交底人签字职务交底时间接受交底人签名附着式电动施工平台技术安全交底表AQ-Cll-I编号PJJD-05工程名称施工单位云南八建建材科技有限公司交底部位工种交底内容：立柱的安装检查电控系统是否正确安装，平台是否能正常升降。将立柱和安装立柱所需要的工具放置于平台上。记住不能超过规定的最大荷载。提升附着式电动施工平台到需要高度，安装立柱。润滑接头的定位销和齿条。用螺栓连接两节立柱，拧紧到规定的扭矩。继续安装立柱，直到需要安装第一道附墙（离地面6m）。由于电动施工平台可能会向外翻倒，所以我们应该安装附墙件（参见图示7.24）O在每隔一定高度的立柱上安装附墙件。在立柱上安装附墙框，在墙上通过膨胀螺栓固定附墙杆，再用直角扣件将附墙杆和附墙框固定。关于膨胀螺栓在墙上的应力请参见表格13双柱型附着式电动施工平台附墙最大应力立柱安装到指定高度后再安装顶部限位立柱，限位立柱与普通立柱不一样，它漆成了红色，并且安装了一个限位框，齿条也只有一小截。最后安装立柱保护罩。7.8V附墙件的安装关于附墙件螺栓和立柱螺栓的扭矩一定要达到一下表格所列值。表格11扭矩值附墙件螺栓75Nm立柱间螺栓200Nm图示7.24附墙件表格12附墙件编号描述1附墙杆2膨胀螺栓M120153M20X80高强螺栓4垫片编号描述5M20螺母6直角扣件048mm7附墙框8膨胀螺栓015or022表格13双柱型电动施工平台附墙最大应力平台长度L25,1m平台长度25,1<L30Jm9m6m3mH9m6m3m+426kg±539kg±652kgN±528kg±668kg±808kg±250kg±339kg±428kgT+306kg±415kg±524kg表格13单柱型电动施工平台附墙最大应力平台长度L9.8m9m6m3mH±426kg±539kg±652kgN±250kg±339kg±428kgT注意：一定要用特殊工具检查膨胀螺栓的拔出力。注意：至少每隔一个月检查一下各种螺栓的扭矩是否符合要求。注意：最终立柱的自由端不能超过3m。注意：第一道附墙距离地面6m。交底人签字职务交底时间接受交底人签名
