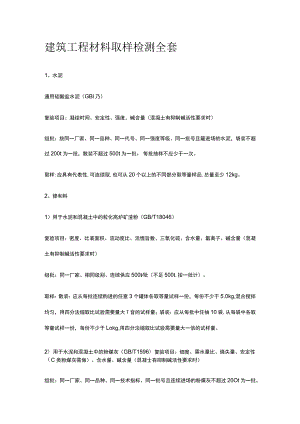

建筑工程材料取样检测全套.docx

建筑工程材料取样检测全套1、水泥通用硅酸盐水泥（GBl乃）复验项目：凝结时间、安定性、强度，碱含量（混凝土有抑制碱活性要求时）组批：按同一厂家、同一品种、同一代号、同一强度等级、同一批号且簸进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不应少于一次。取样:应具有代表性,可连续取,也可从20个以上的不同部分取等量样品,总量至少12kg。2、掺和料1）用于水泥和混凝土中的粒化高炉矿渣粉（GB/T18046）复验项目：密度、比表面积、流动度比、活惶旨数、三氧化硫、含水量、氯离子、碱含量（混凝土有抑制碱活性要求时）组批：同一厂家、相同级别、连续供应500t批（不足500t,按一批计）。取样：散装：应从每批连续购进的任意3个罐体各取等量试样一份，每份不少于5.0kg,混合搅拌均匀，用四分法缩取比试验需要量大T音的试样量；袋装：应从每批中任抽10袋,从每袋中各取等量试样一份，每份不少于Lokg,用四分法缩取比试验需要量大一倍的试样量。2）用于水泥和混凝土中的粉煤灰（GB/T1596）复验项目：细度、需水量比、烧失量、安定性（C类粉煤灰需做）、含水量、碱含量（混凝士有抑制碱活性要求时）组批：同一厂家、同一品种、同一技术指标、同一批号且连续进场的粉煤灰不超过20Ot为一批。取样：散装：应从每批连续购进的任意3个罐体各取等量试样一份，每份不少于5.0kg,混合搅拌均匀,用四分法缩取比试验需要量大T的试样量；袋装：应从每批中任抽10袋,从每袋中各取等量试样一份,每份不少于LOkg,用四分法缩取比试验需要量大一倍的试样量。3、砂普通混凝土用砂（JGJ52）建筑用砂（GB/T14684）复验项目：颗粒级配、含泥量泥、块含量、氯离子含量组批：a按同产地同规格分批验收，采用大型工具（如火车、货船或汽车）运输的，应以400m3或600t为一验收批；采用小型工具（如拖拉机等）运输的，应以200m3或300t为一验收批。不足上述量者，应按一验收批计。b当质量比较稳定、进料量又较大时，可以IOoOt为一验收批。取样：a.从料堆上取样时，取样部位应均匀分布，取样前应先将取样部位表层铲除，然后由各位抽取大致相等的砂8份，组成一组样品。b.从皮带输送机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取砂4份，组成一组样品。c.从火车、汽车、货船上取样时，应从不同部位和深度抽取大致相等的砂8份，组成一组样品。4、碎石或卵石普通用混凝土石（JGJ52）建筑用卵石、碎石（GB/T14685）复验项目：颗粒级配、含泥量、泥块含量、针片状颗粒含量、压碎指标组批：a按同产地同规格分批验收，采用大型工具（如火车、货船或汽车）运输的，应以400m3或600t为一验收批；采用小型工具（如拖拉机等）运输的，应以200m3或300t为一验收批。不足上述量者，应按一验收批计。b当质量比较稳定、进料量又较大时，可以100Ot为一验收批。取样：a.从料堆上取样时，取样部位应均匀分布，取样前应先将取样部位表层铲除，然后由各位抽取大致相等的砂16份，组成一组样品。b.从皮带输送机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取砂8份，组成一组样品。c.从火车、汽车、货船上取样时，应从不同部位和深度抽取大致相等的砂16份，组成一组样品。5、轻集料1）轻*膜料（GB/T17431.12、JGJ12）复验项目：颗粒级配、堆积密度、筒压强度、吸水率、烧失量和三氧化硫（自燃煤肝石需做该两项）组批：按品种、种类、密度等级和质量等级分批检验。陶粒每200m3为一批，不足200m3时也作为一批；自燃煤砰石和火山渣每Ioom3为一批，不足Ioom3时也作为一批。取样：a.应从每批产品中随机抽取有代表性的试样；b.抽取的试样应不少于10份，其总量应多于试验用料量的T音；C抽取的试样拌合均匀后，按四分法缩减到试验所需的用料量。2）轻细集料（GB/T17431.1-2）复验项目：颗粒级配、堆积密度、烧失量和三氧化硫（自燃煤砰石需做该两项）组批：按品种、种类、密度等级和质量等级分批检验。陶粒每200m3为一批，不足200m3时也作为一批；自燃煤阡石和火山渣每Ioom3为一批，不足Ioom3时也作为一批。取样：a.应从每批产品中随机抽取有代表性的试样;b.抽取的试样应不少于10份，其总量应多于试验用料量的T音；C抽取的试样拌合均匀后，按四分法缩减到试验所需的用料量。6、建砺膏（GB9776）复验项目：抗折强度、抗压强度、凝结时间组批：a年产15万吨以下同一生产厂、同等级的以60吨计一批；b年产15万吨以上同一生产厂、同等级的以120吨计一批.取样：样品经四分法缩分至0.2kg送试。7、砌体材料1）烧结普通砖（GB5101）复验项目：强度等级、泛霜、石灰爆裂组批：每一生产厂家，烧结普通砖、混凝土实心'砖每15万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批，不足上述数量时按1批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（25块）。2）烧结多孔砖（GB13544）复验项目：强度等级、泛霜、石灰爆裂组批：每一生产厂家，烧结普通砖、混凝土实心'砖每15万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批，不足上述数量时按1批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（25块）。3）烧结空心砖、空心砌块（GB/T13545）复验项目：强度等级、泛霜、石灰爆裂、密度等级组批：每一生产厂家，烧结普通砖、混凝土实心'砖每15万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批，不足上述数量时按1批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（25块）。4）蒸压灰砂砖（GB11945）复验项目：抗压强度组批：每10万块为一验收批，不足10万块也按一批计。取样：抗压强度的试样用随机法从外观质量检验后的样品中抽取15块。5）蒸压灰砂空心砖（JC/T637）复验项目：抗压强度组批：每10万块为一验收批，不足10万块也按一批计。取样：从外观合格的砖样中，用随机抽取法取2组20块（NF砖为2组20块）进行抗压强度试验。6）粉煤灰砖（JC/T239）复验项目：强度等级组批：每10万块为一验收批，不足10万块也按一批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（25块）。7）粉煤灰砌块（JC238）复验项目：抗压强度组批：每200m3为一验收批，不足200m3也按一批计。取样：每批从尺寸偏差和外观质量检验合格的砌块中，随机抽取试样一组（3块），将其切割成边200mm的立方体块试件进行抗压强度试验。8）普通混凝土小型空心砌块（GB8239）复验项目：抗压强度、密度等级、空心率组批：按规格、种类、龄期和强度等级分批验收。以同一种原材料配制成的相同规格、龄期、强度等级和相同生产工艺生产的500m3,且不超过3万块砌块为一批。取样：抗压强度试样用随机法从外观质量检验后的样品中抽取10块。9）轻集料混凝土小型空心'砌块（GB/T15229）复验项目：强度等级（抗压强度、密度等级）、空心率组批：同一品种轻集料和水泥按同一生产工艺制成的相同密度等级和强度等级的300m3砌块为一批；不足300m3则亦按一批计。取样：抗压强度试样用随机法从外观质量检验后的样品中抽取10块。10）蒸压加气混凝土砌块（GB11968）复验项目：抗压强度、密度等级、导热系数（用于保温体系时）组批：每3万块为一验收批，不足3万块也按一批计。取样：抗压强度试样抽取100×100×100（mm）3组共9块（每组分上中下各一块，且标明发泡方向）；干密度：100×100×100（mm）3组共9块；导热系数:300×300×2530（mm）2组共2块。11）混凝土实心码GB/T21144复验项目：强度等级（抗压强度）组批：同厂家，同品种，同规格，同等级，15万块为一验收批，不足15万块按一批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（10块）。12）承重混凝土多孔砖GB25779复验项目：强度等级（抗压强度）组批：同厂家，同品种，同规格，同等级,10万块为一验收批，不足10万块按一批计。取样：用随机抽样法，从外观质量检验合格后的样品中抽取试样1组（10块）。8、钢筋1）热轧带肋钢筋（GB1499.2）复验项目：屈服强度、抗拉强度、伸长率（注：对于钢筋伸长率，牌号带"E"的钢筋必须检验最大力下总伸长率）弯曲性能、重量偏差组批：钢筋应按批进行检查和验收，每批由同一牌号、同一炉耀号、同一规格的钢筋组成。每批重量应不大于60t超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和T弯曲试验试样。取样：共5个在切取试样时，应将钢筋端头的500mm去掉后再切取试样，直径25mm及以下时，长度最小为550mm,直径大于25mm以上且不超过32mm时，长度最小为600mm,直径超过32mm时，长度最小为700mmo2）热轧光圆钢筋（GB1499.1）复验项目：屈服强度、抗拉强度、伸长率、弯曲性能、重量偏差组批：钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量应不大于60t超过60t的部分,每增加40t（或不足40t的余数），增加一个拉伸试验试样和T弯曲试验试样。取样：共5个在切取试样时，应将钢筋端头的500mm去掉后再切取试样，直径25mm及以下时,长度最小为550mm,直径大于25mm以上且不超过32mm时,长度最小为600mm,直径超过32mm时，长度最小为700mm3）钢筋混凝土用余热处理钢筋（GB13014）复验项目：屈服强度、抗拉强度、伸长率、弯曲性能、重量偏差组批：钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量应不大于60t超过60t的部分,每增加40t（或不足40t的余数），增加一个拉伸试验试样和T弯曲试验试样。取样：共5个在切取试样时，应将钢筋端头的500mm去掉后再切取试样，直径25mm及以下时，长度最小为550mm,直径大于25mm以上且不超过32mm时，长度最小为600mm,直径超过32mm时，长度最小为700mmo4）冷轧扭钢筋（JG190）复验项目：截面控制尺寸、屈服强度、抗拉强度、伸长率、弯曲性能、重量偏差组批：应由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成,且每批应不大于20t,不足20t按一批计。取样：每一验收批取一组6个试件，每个试样最小500mm5）冷轧带肋钢筋（GB13788）复验项目：重量偏差、拉伸试验（抗拉强度、伸长率）、弯曲或反复弯曲试验组批：钢筋应按进批行检查和验收，每批由同一牌号、同一夕跳、同一规格、同一生产工艺和同一交货状态的钢筋组成。每批重量应不大于60t.取样：每一验收批取一组5个试件，在切取试样时,应将钢筋端头的500mm去掉后再切取500mm9、预应力筋1）预应力混凝土用钢丝（GB/T5223）复验项目：抗拉强度（02%屈服力、最大力、最大力总伸长率）伸长率组批:钢丝应成批检直和验收,每批钢丝由同一牌号、同一规格、同一加工状态的钢丝组成，每批质量不大于60t,每批抽取一组试件。取样:抗拉强度为1根/盘；规定非比例伸长应力为3根/批;最大力下总伸长率为3根/批；断后伸长率为1根/盘；弯曲试验为1根/盘。2 ）预应力混凝土用钢绞线（GB/T5224）复验项目：抗拉强度、伸长率组批：预应力钢绞线应成批检查和验收，每批钢丝由同一牌号、同一规格、同一生产工艺制造的钢绞线组成，匐比质量不大于60t取样：力学性能样品数量：3根Llm长；松弛率:1根2.5m长。3 ）中强度预应力混凝土用钢丝（TB/T156）复验项目：抗拉强度、伸长率组批：钢丝应成批检查和验收，每批由同一牌号、同f格、同一强度等级，同一生产工艺制作的钢丝组成。每批质量不大于60t,每批抽取一组试件。取样：在每盘钢丝两端取样进行抗拉强度、反复弯曲和伸长率试验。4 ）预应力;魏士用钢棒（GB/T52233）复验项目：拉伸试验、弯曲试验组批:钢棒应成批检查和验收,每批钢棒由同一牌号、同一规格、同一加工状态的钢棒组成，每批质量不大于60t,每批抽取一组试件。取样：在每（任）盘卷中任意一段截取，拉伸和断后伸长率各取1个试件、弯曲和规定非比例延伸强度各取3个试件。5 ）预应力混凝±ffi低合金钢丝（YB/T038）复验项目：拉伸试验、反复弯曲组批：每批钢丝应由同一牌号、同一形状、同一尺寸、同一交货状态的钢丝组成。取样:拉伸试验每盘一个（任意端）；反复弯曲抽取5%,且不少于5盘（任意端去掉500mm后取样）。6 ）预应力筋用锚具、夹具和连接器（GB/T14370）（GB/T230.1）复验项目：硬度、青镰锚固性能组批：每个检验批的锚具不宜超过2000套，连接器不宜超过500套，夹具不宜超过500套。获得第三方独立认证的产品，其检验的批量可扩大1倍。取样：外观抽检2%且不应少于10套；硬度：每批抽取3%且不应少于5套样品（多孔夹片式锚具的夹片，每套应抽取6片）；静载锚固性能：3个组物牛7）预应力混凝土用金属波纹管（JG225）复验项目彳空向刚度/抗渗漏性能每一检验批抽取一组试样（径向刚度3个，抗渗漏3个）10、钢材1)碳素结构钢(GB/T700)2)低合金高强度结构钢(GB/T1591)3)低压流体输送用焊接钢管(GB/T3091)4)直缝电焊钢管(GB/T13793)复验项目：力学性能、弯曲试验、全截面试件：厚度(注：设计有复验要求的项目，要满足设计要求。)组批：钢材应成批验收，每批由同一牌号、同一炉号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材组成。每批重量应不大于60t0取样：a.对截面尺寸小于或等于60mm的圆钢、方钢和六角钢，应在中心切取拉力试验样坯；截面尺寸大于60mm,则在直径或对角线距外端四分之一处切取；b.样坯不需要热处理时，截面尺寸小于或等于40mm的圆钢、方钢和六角钢，应使用全截面进行拉力试验。当试验条件不能满足要求时，应加工成金属拉力试验法中相应的圆形比例试样；c.样坯需要热处理时，应按有关产品标准规定的尺寸，从圆钢、方钢和六角钢上切取；d.应从圆钢和方钢端部沿轧制方向切取弯曲样坯，截面尺寸小于或等于35mm时，应以钢材全截面进行试验。截面尺寸大于35mm时，圆钢应加工成直径25mm的圆形试样，并应保留不大于5mm的表面层;方钢应加工成厚度为20mm并保留一个表面层的矩形试样；e.应从工字钢和槽钢腰高四分之一处沿轧制方向切取矩形拉力、弯曲样坯。拉力、弯曲试样的厚度应是钢材的厚度；f应从角钢和乙字钢腿长以及T形钢和球扁钢腰高三分之一处切取矩形拉力、弯曲样坯；g钢板及扁钢小于或等于30mm时，弯曲样坯厚度为钢材厚度；大于30mm时,样坯应加工成厚度为20mm的试样，并保留一个表面层。5)结构用无缝钢管(GB/T8162)6)优质碳素结构钢(GB/T699)复验项目：力学性能、弯曲试验、全截面试件：厚度(注：设计有复验要求的项目，要满足设计要求。)组批：钢材应成批验收，匐比由同一牌号、同一炉号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材组成。每批重量应不大于60，取样：a.对截面尺寸小于或等于60mm的圆钢、方钢和六角钢，应在中心切取拉力试验样坯；截面尺寸大于60mm,则在直径或对角线距外端四分之一处切取；b.样坯不需要热处理时，截面尺寸小于或等于40mm的圆钢、方钢和六角钢，应使用全截面进行拉力试验。当试验条件不能满足要求时，应加工成金属拉力试验法中相应的圆形比例试样；c.样坯需要热处理时,应按有关产品标准规定的尺寸，从圆钢、方钢和六角钢上切取；d.应从圆钢和方钢端部沿轧制方向切取弯曲样坯，截面尺寸小于或等于35mm时，应以钢材全截面进行试验。截面尺寸大于35mm时，圆钢应加工成直径25mm的圆形试样,并应保留不大于5mm的表面层;方钢应加工成厚度为20mm并保留一个表面层的矩形试样；e.应从工字钢和槽钢腰高四分之一处沿轧制方向切取矩形拉力、弯曲样坯。拉力、弯曲试样的厚度应是钢材的厚度；f应从角钢和乙字钢腿长以及T形钢和球扁钢腰高三分之一处切取矩形拉力、弯曲样坯;g钢板及扁钢小于或等于30mm时，弯曲样坯厚度为钢材厚度；大于30mm时,样坯应加工成厚度为20mm的试样，并保留一个表面层。11、钢筋焊接、钢筋连接1）钢筋闪光对焊接头（JGJl8、JGJ/T24）复验项目：拉伸试验、弯曲试验组批：同一台班内由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内，焊接的接头数量较少，可在一周内累计计算；累计仍不足300个接头，也按一批。取样：a.力学性能试验时，试件应从成品中随机抽取6个试件，其中3个做拉伸试验,3个做弯曲试验（异径接头可只做拉伸试验）；b.封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验；2）钢筋电弧焊接头（JGJ18xJGJ/T24）复验项目：拉伸试验组批：在现浇混凝士结构中,应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。取样：a.在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验;b.钢筋与钢板电弧搭接焊接头可只进行外观检查；c.当模拟试件实验结果不符合要求时,应进行复验。复验试件应从现场焊接接头中切取，其数量和要求与初始试验相同。3）钢筋电渣压力焊接头（JGJl8、JGJ/T24）复验项目：拉伸试验组批：在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。取样：每批接头中随机切取3个试件做拉伸试验。4 ）钢筋气压焊接头（JGJI8、JGJ/T24）复验项目：拉伸试验、弯曲试验（异径接头可不做弯曲试验）组批：在现浇混凝士结构中,应以300个同牌号钢筋接头作为一批；在房屋结构中应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。取样：在柱、墙的竖向钢筋连接中，应从每批接头中切取3个接头做拉伸试验：在梁、板的水平钢筋连接中，应另取3个接头做弯曲试验。5 ）预埋件钢筋T型接头（JGJ18.JGJ/T24）复验项目：拉伸试验组批：预埋件钢筋埋弧压力焊，同类型预埋件一周内累计每300件时为一验收批，不足300个接头也按一批计。每批随机切取3个试件做拉伸试验。取样：当初试结果不符合规定时，再取6个试件进行复试。6）钢筋机械连接（JGJ107）复验项目：抗拉强度试验、单向拉伸残余变形（工艺检验时）组批：每种规格钢筋的接头试件不应少于3根;当验收批接头数量少于200个时，可抽取2个试件。接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一个验收批进行检验与验收，不足500个也作为一个验收批；同类型、同型式、同等级、同规格接头，现场连续检验10个验收批抽样试件抗拉强度试验一次合格率为100%时，验收批接头数量可扩大为1000个；经有效认证的接头产品，验收批数量可扩大至1000个,当现场抽检朝10个验收批抽样试件极限抗拉强度检验一次合格率为100%时，验收批接头数量可扩大为1500个。12、防水材料1.1 高聚物改性沥青防水卷材1）改性沥青聚乙烯胎防水卷材（GB18967）复验项目：耐热性、拉力、最大拉力时延伸率、不透水性、低温柔度（地下除外）组批：以同一类型、同一规格10000m2为一批，不足10000m2亦可作为一批。取样：在每批产品中随机抽取5卷,每卷卷材中至少抽取1.5m2送检。2）弹性体改性沥青防水卷材（GB18242、GB50208）3）塑性体改性沥青防水卷材（GB18243）4）沥青复合胎柔性防水卷材（JC/T690）复验项目：厚度、拉力、延伸率、低温柔度、不透水性、用于地下防水工程时，还应包括：可溶物含量热老化后低温柔性组批：以同一类型、同一规格10000m2为一批，不足10000m2亦可作为一批。取样：在每批产品中随机抽取5卷,每卷卷材中至少抽取1.5m2送检。5)自粘聚合物改性沥青防水卷材(GB23441)复验项目：拉力、延伸率、低温柔度、不透水性、用于地下防水工程时，还应包括：可溶物含量(聚酯毡胎体)热老化后低温柔性组批：以同一类型、同一规格10000m2为一批，不足10000m2亦可作为一批。取样：在每批产品中随机抽取5卷,每卷卷材中至少抽取1.5m2送检。1.2 合成高分子防水卷材1)聚氯乙烯防水卷材(GB12952)2)氯储?乙烯防水卷材(GB12953)复验项目：厚度、拉伸强度、扯断伸长率、不透水性、低温弯折性组批：以同一类型、同一规格10000m2为一批，不足10000m2亦可作为一批取样。取样：在每批产品中随机抽取3卷,每卷卷材中至少抽取1.5m2送检。3 )三元丁橡胶防水卷材(JC/T645)复验项目：厚度、拉伸强度、扯断伸长率、不透水性、低温弯折性组批：以同一类型、同一规格10000m2为一批,不足10000m2亦可作为一批取样。取样：在每批产品中随机抽取5卷,每卷卷材中至少抽取1.5m2送检。4 ）氯化聚乙烯-橡胶供混防水卷材（JC/T684）复验项目：厚度、拉伸强度、扯断伸长率、不透水性、低温弯折性组批：以同一类型、同一规格250卷为一批,不足250卷亦可作为一批。取样：在每批产品中随机抽取5卷,每卷卷材中至少抽取1.5m2送检。5 ）高分子防水卷材（第一部分片材）（GB18173.1xGB50208）复验项目：厚度、拉伸强度、扯断伸长率、不透水性、低温弯折性组批：以同品种、同规格5000m2片材为一批（如日产量超过8000m2,以8000m2为一批）。取样：在每批产品中随机抽取3卷,每卷卷材中至少抽取1.5m2送检。13、防水涂料1.1 沥青基防水涂料水乳型沥青防水涂料（JG/T408）复验项目：固体含量、低温柔度、耐热性、不透水性、断裂伸长率1）组批：同一生产厂每5t产品为一验收批，不足5t也按一批计。取样：随机抽取，抽样数量应不低于，（n是产品的桶数）；从已检的桶内不同部位，取相同量的样品，混合均匀后取两份（2kg）样品，分别装入样品容器内，样品容器应留有5%的空隙、盖严，并将样品容器外部擦干净做好标志，一份试验用，一份备用。1.2 合成高分子防水涂料1）聚氨酯防水涂料（GB/T19250）复验项目：断裂神长度、拉伸强度、低温柔度、不透水性、固体含量组批：以同一类型，同一规格15t为一批，不足15t亦可做为一批（多组分产品按组分配套组批）。取样：在每批产品中随机抽取两组样品，一组样品用于检验，另一组样品封存备用，每组至少5.0kg（多组分产品按配比抽取），抽样前产品应搅拌均匀。若采用喷涂方式取样量根据需要抽取。2 ）聚合物乳液建筑防水涂料（JC/T864）复验项目：断裂神长度、拉伸强度、低温柔度、不透水性、固体含量组批：以同一类型，同一规格5t为一批，不足5t亦可作为一批。取样：总共取4kg用于检验。3 ）聚合物水泥防水涂料（GB/T23445）复验项目：断裂神长度、拉伸强度、低温柔度、不透水性、固体含量组批：以同一类型，同一规格IOt为一批，不足Iot亦可作为一批。取样：液体组分同聚氨酯涂料，配套固体组分按GB12973袋装水泥规定取，总共取5.0kg（按配比）。14、刚性防水材料水泥基渗透结晶型防水材料（GB18445）复验项目：抗折强度、粘结强度、抗渗性组批：以同一类型，同一规格50t为一批，不足50t亦可作为一批。抽样：每批产品随机取样。抽取IOkg样品，充分混匀。取样后将样品分为两份，一份用来检验，T分留样备用。15、其他防水材料1）高分子防水卷材胶粘剂（JC863）复验项目：剥离强度、浸水168h后的剥离强度、保持率组批：以同一品种、同一类型的产品每5t为一检验批，不足5t也按一批计。取样：取样量Ikg,密封包装送样。2 ）高分子防水材料止水带（GB18173.2）复验项目：邵氏硬度、拉伸强度、拉断伸长率、撕裂强度、脆性温度、热空气老化组批：B类、S类止水带以同标记、连续生产的5000m为一批（不足5000m按一批计），从外观质量和尺寸公差检验合格的样品中随机抽取足够的试样，进行橡胶材料的物理性能检验。J类止水带以每100m制品所需要的胶料为一批,抽取足够胶料单独制样进行橡胶材料的物理性能检验。取样：长度Im以满足试验要求为准。3 ）遇水膨胀橡胶（GB/T181733）复验项目：拉伸强度、拉断伸长率、体积膨胀倍率、低温弯折、反复浸水试验1）组批：以100Om或5t同标记的膨胀橡胶为一批。取样：抽取1%进行外观质量检查，并在任意Im处随机取3点进行规格尺寸检查（腻子型除外），在上述检验合格的产品中随机抽取足够的试样进行物理试验。4 ）玻纤胎沥青瓦（GB/T20474）复验项目：拉力、耐热度、柔度、不透水性1）组批：以同一生产厂,同一等级的产品，每20000m2为一验收批，不足20000m2按一批计。取样：在每批产品中任取5包，每包中任取14片以满足试验要求为准。16、混凝土外加剂1）引气减水剂（GB8076）复验项目：含气量、含气量经时损失、减水率、凝结时间之差、3d、7d抗压强度比组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于02t胶凝材料所需用的外加剂量。2）缓凝型高性能减水剂、缓凝型高效减水剂、缓凝型普通减水剂（GB8076）复验项目：减水率、凝结时间之差、7d抗压强度比组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。3 ）早强型（高性能减水剂、普通减水剂）（GB8076）复验项目：减水率、凝结时间之差、Id抗压强度比组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。4 ）标准型普通减水剂、标准型高效减水剂（GB8076）复验项目：减水率、凝结时间之差、3d、7d抗压强度比组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。5 ）聚竣酸系高性能减水剂（JG/T223）复验项目：PH值、密度（或细度）、含固量（或含水率）、Id抗压强度比、凝结时间之差取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。6）弓I气剂（GB8076）复验项目：减水率、含气量、含气量经时损失、凝结时间之差、3d、7d抗压强度比组批：每Iot为一检验批，不足IOt时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。7 ）缓凝齐IJ（GB8076）复验项目：凝结时间之差、7d抗压强度比组批：每20t为一检验批，不足20t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。8 ）早弓翻（GB8076）复验项目：碱含量、氯离子含量、Id、3d、7d抗压强度比组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。9 ）泵送剂（GB8076）复验项目：减水率坍落度Ih经时变化值7d抗压强度比组批：每50t为一检验批，不足SOt时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。10）防水齐!HJC474）复验项目：密度（或细度）、含固量（或含水率）组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。11）防冻剂（JC475）复验项目：氯离子含量、密度（或细度）、含固量（或含水率）、碱含量、含气量组批：每50t为一检验批，不足50t时也应按一个检验批计。取样：每一检验批取样量不应少于0.2t胶凝材料所需用的外加剂量。12）膨胀剂（GB23439）复验项目：水中7d限制膨胀率、细度组批：每200t为一验收批，不足200t也按一批计。取样：每个检验批取样量不应该少于10kg。13）速凝剂（JC477）复验项目：密度（或细度）、水泥净浆初凝和终凝时间组批：每20t为一检验批，不足20t时也应按一个检验批计。取样：每一检验批取样量不应少于02t胶凝材料所需用的外加剂量。17、混凝土用水混凝土拌合水（JGJ63）复验项目:PH值、不溶物含量、可溶物含量、氯离子、硫酸盐、碱含量组批：水质检验水样不应少于5L;用于测定水泥凝结时间和胶砂强度的水样不应少于3Lo取样：地表水宜在水域中心部位、距水面100mm以下采集;地下水应在放水冲洗管道后接取,或直接用容器采集再生水应在取水管道终端接取混凝土企业设备洗刷水应沉淀后，在池中距水面100mm以下采集。18、混凝土1）混凝土（GB/T50081）复验项目：抗压强度组批：a.每拌制100盘且不超过100m3时，取样不得少于一次;b每工作班拌制不足100盘时，取样不得少于一次；c.连续浇筑超过1000m3时，每200m3取样不得少于一次；d每一楼层取样不得少于一次。取样：a.每次取样应至少留置一组试件；b.冬期施工时，应增设不少于两组同条件养护试件，一组用于检查混凝土受冻临界强度；而另外一组或一组以上试件用于检查混凝土拆模强度或拆除支撑强度或负温转常温后强度检查等；c.结构实体试块留置：同条件养护试件的取样宜均匀分布于工程施工周期内；同一强度等级的同条件养护试件，不宜少于10组，且不应少于3组；每连续两层楼取样不应少于1组,每2000m3取样不得少于1组。2）轻骨料混凝土（JGJ51）复验项目：干表观密度、抗压强度1）组批：a.每拌制100盘且不超过100m3时，取样不得少于一次;b.每工作班拌制不足100盘时，取样不得少于一次；c.混凝土干表观密度试验:连续生产的预制厂及预拌混凝土搅拌站，对同配合比的混凝土每月不少于四次；d.单项工程每Ioom3混凝土抽查不得少于一次，不足者按Ioom3计。2）取样：a.每次取样应至少留置一组试件;b冬期施工时，应增设不少于两组同条件养护试件，一组用于检查混凝土受冻临界强度；而另外一组或一组以上试件用于检查混凝土拆模强度或拆除支撑强度或负温转常温后强度检查等；c.结构实体试块留置：同条件养护试件的取样宜均匀分布于工程施工周期内；同一强度等级的同条件养护试件，不宜少于10组，且不应少于3组；每连续两层楼取样不应少于1组,每2000m3取样不得少于1组。3）抗渗混凝土（GB/T50082）复验项目：抗压强度、抗渗等级组批：连续浇筑混凝土每500m3应留置一组抗渗试件。取样：a.同一混凝土强度等级、抗渗等级、同一配合比、生产工艺基本相同，每单位工程不得少于两组抗渗试块（每组6个试块）；b.留置抗渗试件的同时，需留置抗压强度试件,应于同一盘混凝土拌合物中取样。取样方法同（1）中第2）项；c.试块应在浇筑地点制作。4）抗冻混凝土（GB/T50082）复验项目：抗压强度、抗冻性能组批：连续浇筑混凝土每500m3应留置一组抗渗试件，不足500m3也应留置一组抗渗试件。取样：a.慢冻法（抗冻标号,标识为D*）抗冻试块每组6个10OmmXloommXlOOmm立方体试块；快冻法（抗冻等级，标识为F*）抗冻试块每组3个100mmXloOmmX40Omm棱柱体试块。b.留置抗渗试件的同时，需留置抗压强度试件,应于同一盘混凝土拌合物中取样。取样方法同（1）中第2）项；c.试块应在浇筑地点制作。5）不发火集料及混凝土（GB50209）复验项目：不发火性1）组批：不少于50个试件。取样：a.粗骨料：从不少于50个试件中选出做不发生火花的试件10个。每个试件重50250g,准确度应达到Ig；b.粉状骨料：应将这些细粒材料用胶结料（水泥或沥青）制成块状材料进行试验。试件数量同上；c.不发火水泥砂浆、水磨石、水泥混凝土的试验用试件同上。19、砂浆砌筑砂浆（JGJ/T70）复验项目：抗压强度组批：以同一砂浆强度等级，同一配合比，同种原料每一楼层或250m3砌体（基础砌体可按一个楼层计）为一个取样单位。取样：每取样单位标准养护试块的留置不得少于一组（每组3块）。20、饰面板（砖）1）陶瓷砖（GB/T4100）2）陶瓷马赛克（JC456）复验项目：断裂模数、吸水率、抗冻性（室外）、放射性（室内）组批：以同一生产厂、同种产品、同一级别、同一规格，实际的交货量大于5000m2为一批，不足5000m2也按一批计。取样：吸水率试麻式样：每种类型的砖10块整砖测试，或根据面积、质量、边长调整。抗冻性试样：使用不少于10块整砖，其最小面积为0.25m2o放射性：随机抽取样品2份，每份2kg,T蝴存，T分检验。21、幕墙材料1）建筑用硅酮结构密封胶（GB16776）组批：连续生产时每3t为一批，不足3t也为一批；间断生产时，每釜投料为一批。取样：随机抽样。单组份产品抽样量为5支；双组份产品从原包装中抽样，抽样量为3kg5kg,抽取样品后应立即密封包装。2 ）天然花岗石建筑板材（GB/T18601）3 ）天然大理石建筑板材（GB/T19766）复验项目：吸水率（室外）、抗冻性（室外）、弯曲强度（幕墙工程）、放射性（室内）组批：以同一产地、同一品种、等级、类别的板材每200m2为一验收批，不足200m2的单一工程部位的板材也按一批计。取样：a.放射性试样随机抽取不少于2kg;b.弯曲强度试样尺寸为（IOH+50）mm×100mm×Hmm（H为试样厚度，且68mm）,每种条件下的试样取5块/组（如干燥、水饱和条件下的垂直和平行层理的弯曲强度试样应制备20块），试样不得有裂纹、缺棱和缺角；c.抗冻系数试样尺寸与弯曲强度一致，无层理石材需试块10块，有层理石材需平行和垂直层理各10块进行试验；d.吸水率、体积密度尺寸20×20×20或50×50×50的立方体5块。4 ）铝塑复合板（GB/T17748）组批：同一品种、同TiI格、同一颜色的产品3000m2为一批，不足3000m2的也按一批计算。取样：从每批中随机抽取三张板，分别在每张板上取25mm×350
