拱形骨架在涵洞处顺接技术交底.docx

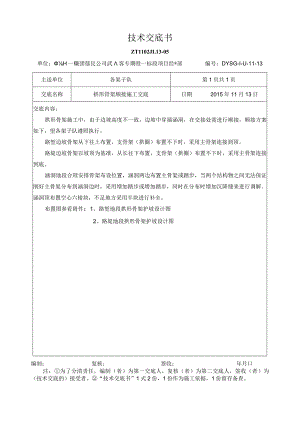

技术交底书ZT1102JL13-05单位：H一赚团郁艮公司武客专期殴一标段项目经®部编号：DYSG-I-U-11-13主送单位各架子队第1页共1页交底名称拱形骨架顺接施工交底日期2015年11月13日交底内容：拱形骨架施工中，由于边坡高度不一致，边坡中穿插涵洞，在交接处需进行顺接，顺接方案如下，望各架子队遵照执行。路堑边坡骨架从下往上布置，支骨架（拱圈）布置不下时，采用主骨架连接到顶。路堤边坡骨架以坡顶为基准，从长往下布置，支骨架（拱圈）布置不下时，采用主骨架连接到底。涵洞地段合理安排骨架布设位置，涵洞两边布置主骨架或踏步，当两个结构物之间无法保证刚好主骨架分布到涵洞边时，采用增加踏步或增加踏步，同时在分布时增加沉降缝来进行调解。涵洞顶布置空心六棱块，不足地方采用半块进行补全。布置图参看附件：1、路堑地段拱形骨架护坡设计图2、路堤地段拱形骨架护坡设计图编制：复核：签收：年月口注：为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。“技术交底书”1式2份，1份作为施工依据，1份留存备查。
