施管表B038 分项工程质量技术交底卡（修正） .docx

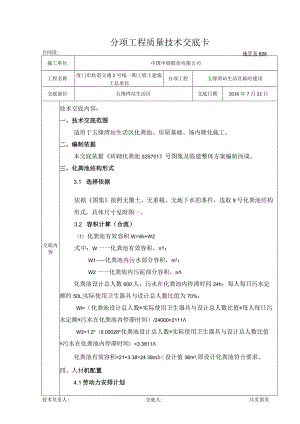

分项工程质量技术交底卡施工单位中国中铁股份有限公司工程名称度门市轨道交通2号线一期工程土建施工总承包分项工程五缘湾站生活区临时建设交底部位五缘湾站生活区交底日期2016年7月22日交底内容技术交底内容：一、技术交底范围适用于五缘湾站生活区化粪池、房屋基础、场内硬化施工。二、编制依据本交底依据砖砌化粪池02S701号图集及临建整体方案编制而成。三、化粪池结构形式3.1 选择依据依据图集按照无覆土、无重载、无地下水的条件，选取9号化粪池结构形式，具体尺寸见附图一。3.2 容积计算（合流）（1）化粪池有效容积W=W+W2式中：W一一化粪池有效容积，n?；W1化粪池内污水部分容积，m3；W2一一化粪池内污泥部分容积，n化粪池设计总人数600人；污水在化粪池内停滞时间24h；每人每日污水定额约50L;实际使用卫生器具与设计总人数比值为70%；Wi=（化粪池设计总人数*实际使用卫生器具与设计总人数比值*每人每日污水定额*污水在化粪池内停滞时间）/24000=2111W2=1.2*（0.00028*化粪池设计总人数*实际使用卫生器具与设计总人数比值*污水在化粪池内停滞时间）=3.3811化粪池有效容积=21+3.38=24.38m3设计值36m3,即设计化粪池符合要求。四、人材机配置4.1劳动力安排计划合同段:施管表B38技术负责人:交底人:共页第页共页第页交底内容接受人签字技术负责人：交底人:
