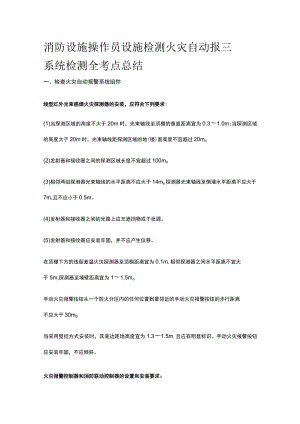

消防设施操作员 设施检测 火灾自动报警系统检测全考点总结.docx

消防设施操作员设施检测火灾自动报三系统检测全考点总结一、检查火灾自动报警系统组件线型红外光束感烟火灾探测器的安装，应符合下列要求:(1)当探测区域的高度不大于20m时，光束轴线至顶棚的垂直距离宜为0.31.0m;当探测区域的高度大于20m时，光束轴线距探测区域的地(楼)面高度不宜超过20mo(2)发射器和接收器之间的探测区域长度不宜超过100mo(3)相邻两组探测器光束轴线的水平距离不应大于14mo探测器光束轴线至侧墙水平距离不应大于7m,且不应小于0.5m。(4)发射器和接收器之间的光路上应无遮挡物或干扰源。(5)发射器和接收器应安装牢固，并不应产生位移。在顶棚下方的线型差温火灾探测器至顶棚距离宜为0.1m,相邻探测器之间水平距离不宜大于5m,探测器至墙壁距离宜为11.5mo手动火灾报警按钮从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m当采用壁挂方式安装时，其底边距地高度宜为1.31.5m,且应有明显标识。手动火灾报警按钮应安装牢固，不应倾斜。火灾报警控制器和消防联动控制器的设置和安装要求：(1)火灾报警控制器、火灾显示器、消防联动控制器等控制器类设备(以下称控制器)在墙上安装时，其主显示屏高度宜为1.51.8m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m;落地安装时，其底边宜高出地(楼)面0.10.2m(2)控制器应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。(3)控制器的主电源应有明显的永久性标识，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。控制器的接地应牢固，并有明显的永久性标识。火灾探测器的设置和安装要求：(1)点型火灾探测器在探测区域内每区域至少应设置一只，保护面积与半径应符合要求。(2)点型火灾探测器在宽度小于3m的内走道顶棚上宜居中布置，感温火灾探测器的安装间距不应超过IOm,感烟火灾探测器的安装间距不应超过15m,探测器至端墙的距离不应大于探测器安装间距的1/2。(3)点型火灾探测器距墙壁、梁边及遮挡物不应小于0.5m,距空调送风口最近边的水平距离不应小于1.5m,距多孔送风顶棚孔口的水平距离不应小于0.5m。(4)点型火灾探测器的确认灯应面向便于人员核查的主要入口方向。(5法梁突出顶棚的高度超过0.6m时被梁隔断的每个梁间区域应至少设置一只探测器。(6)线型感温火灾探测器在保护电缆、堆垛等类似保护对象时，应采用接触式布置。(7)火灾探测器宜水平安装，当确需顷斜安装时，倾斜角不应大于45。对火灾自动报警系统的线路进行检查时，对于错线、开路、虚焊、短路、绝缘电阻小于20MQ等问题，应采取相应的处理措施，以确保系统运行的稳定性和可靠性。断路故障报警期间，采用发烟装置或温度不低于54。(：的热源，先后向同一回路中两个火灾探测器施放烟气或力口热，查看火灾报警控制器的火警信号、报警部位显示及记录。每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中,未集中设置的模块附近应有尺寸不小于100mm*100mm的标识。模块的设置和安装要求：(1)火灾警报器应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位，且不宜与安全出口指示标志灯具设置在同一面墙上。(2)每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB;在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB。(3)当火灾警报器采用壁挂方式安装时，底边距地面高度应大于2.2mo每个防火分区应至少设置一只手动火灾报警按钮。火灾自动报警系统一般由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统和电气火灾监控系统等全部或部分构成。二、测试火灾自动报警系统组件功能火灾警报装置启动后，使用A计权的声级计测量其声信号至少在一个方向上3m处的声压级不应小于75dBo火灾警报装置的测试:需触发同一报警区域内两只独立的火灾探测器或者一只火灾探测器与一只手动火灾报警按钮，启动需测试的火灾警报装置。测试手动火灾报警按钮：按下手动火灾报警按钮的启动零件，红色报警确认灯应点亮，并保持至被复位，手动火灾报警按钮应输出火灾报警信号，火灾报警控制器应接收火灾报警信号并发出火灾报警声、光信号，显示发出火灾报警信号的手动火灾报警按钮的地址注释信息。具有光警报功能的火灾警报装置的光信号在100-500L×环境光线下,25m处应清晰可见。采用点型感烟火灾探测器试验装置，向探测器施放烟气，核查探测器报警确认灯以及火灾报警控制器的火警信号显示。测试火灾警报装置时，火灾报警控制器可显示：感烟探测器报警信号的地址注释信息；可复位手动火灾报警按钮报警信号的地址注释信息；感温探测器报警信号的地址注释信息;玻璃破碎手动火灾报警按钮报警信号的地址注释信息。测试火灾自动报警系统组件功能时的操作准备:(1)火灾自动报警系统。(2)加烟器、感温探测器功能试验器、测量范围为0120dB(A计权)的声级计、测量范围为0500lx的照度计和秒表。(3)火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备的使用说明书，建筑消防设施检测记录表。测试点型感温火灾探测器时可用热风机给感温元件加热,探测器的报警确认灯应点亮并保持至被复位。更换或复位手动火灾报警按钮的启动零件，复位火灾报警控制器，手动火灾报警按钮的报警确认灯应与火灾报警状态时有明显的区别。复位测试的点型感烟火灾探测器时应消除探测器内及周围的烟雾,手动复位火灾报警控制器，核查探测器报警确认灯在复位前后的变化情况。测试点型感烟火灾探测器时的试验烟可由蚊香、棉绳、香烟等材料阴燃产生。三、测试火灾自动报警系统联动功能需要火灾自动报警系统联动控制的消防设备,其联动触发信号应采用两个独立的报警触发装置报警信号的"与"逻辑组合。设置消防联动控制器的火灾自动报警系统,火灾声光警报器应由火灾报警控制器或消防联动控制器控制。消防联动控制器的功能：(1)消防联动控制器应具有启动消火栓泵的功能。(2)消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能。(3)消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能。(4)消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院电动大门的功能，并应具有打开停车场出入口挡杆的功能。消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，联动控制排烟风机的启动，同时停止该防烟分区的空气调节系统。消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。测试火灾自动报警系统联动功能操作准备：(1)火灾自动报警系统(2)火灾自动报警系统图(3)设置火灾自动报警系统的建筑平面图(4)消防设备联动逻辑说明或设计要求(5)设备的使用说明书(6)建筑消防设施检测记录表。测试火灾自动报警系统联动功能时，火灾报警控制器需处于“自动”状态。火灾报警控制器或消防联动控制器处于“自动"状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查建筑内的所有火灾声光警报器、消防应急广播系统的工作情况。集中控制型消防应急照明和疏散指示系统,应由火灾报警控制器或消防联动控制器启动应急照明控制器实现。集中电源非集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动消防应急照明集中电源和消防应急照明分配电装置实现。自带电源非集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动消防应急照明配电箱实现。火灾报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为1.51.8m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m消防联动控制器应能按设定的控制逻辑向各相关受控设备发出联动控制信号,并接收相关设备的联动反馈信号。排烟风机入口处的总管上设置的280。C排烟防火阀在关闭后应直接联动控制风机停止。消防联动控制器控制疏散通道上设置的防火卷帘下降至距楼板面L8m处mE疏散通道上设置的防火卷帘下降到楼板面。当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不应大于5s集中报警系统中的区域火灾报警控制器可设置在无人值班的场所的情形有：(1)本区域内无需要手动控制的消防联动设备；(2)设置的场所只有值班人员可以进入。消防应急广播系统的联动控制信号应由消防联动控制器发出。当确认火灾后，应同时向全楼进行广播。火灾报警控制器和消防联动控制器，应设置在消防控制室内或有人值班的房间和场所。四、测试火灾自动报警系统接地电阻接地电阻值就是用来衡量接地状态是否良好的一个重要参数。接地电阻是指埋入地下的接地体电阻和土壤散流电阻。当测量火灾自动报警系统共用接地装置的接地电阻值时，其电阻值要求小于IC,应将倍率开关挡位选择至Xl挡位。若测量火灾自动报警系统专用接地装置的接地电阻值时，其电阻值要求小于4。，应将倍率开关挡位选择至Xl挡位。常用的接地电阻测量仪器主要有两种：手摇式接地电阻测试仪和钳形接地电阻测试仪。钳形接地电阻测试仪开机后将进行自校，准以获得较好的准确度。使用手摇式接地电阻测试仪时禁止在雷击或被测接地体带电时进行测量。接地电阻摇表附带两支接地棒和3根纯铜导线。使用手摇式接地电阻测试仪测量火灾自动报警系统接地电阻需要用到的工具包括有:手摇式接地电阻测试仪（ZC29型）一台,两根接地棒,一根40m纯铜接地线，一根20m纯铜接地线，一根5m纯铜连接线。使用手摇式接地电阻测试仪时，当检流计指针缓慢移到"0"平衡点时才能加快摇表手柄转速。ZC型（手摇式）接地电阻摇表其使用方法中：（1）开接地干线与接地体的连接。(2)手摇式接地电阻测试仪放置在离测试点l3m处。(3)将两根接地棒分别插入地面400mm深,一根离接地体40m远,另一根离接地体20m远。(4)检查检流计指针是否指在中刻度线上，如有偏离，要进行机械调零。缓慢转动手柄，若检流计指针从中间的"0"平衡点迅速向右偏转，说明原量程挡位选择过大，可将挡位选择至Xl挡位。(5)逐渐加快手柄转速，使其达到150rmino(6)填写建筑消防设施检测记录表。手摇式接地电阻测试仪接线：E端钮接5m导线,P端钮接20m导线,C端钮接40m导线。火灾自动报警系统接地装置的主要作用是利用接地体把故障电流或雷电流快速地泄放进大地中，以达到保护人身安全和设备安全的目的。使用手摇式接地电阻测试仪测量火灾自动报警系统接地电阻,将手摇式接地电阻测试仪放置在离测试点l3m处，放置应平稳，便于操作。接地电阻值就是用来衡量接地状态是否良好的一个重要参数。火灾自动报警系统接地装置的主要作用是利用接地体把故障电流或雷电流快速地泄放进大地中，以达到保护人身安全和设备安全的目的。
