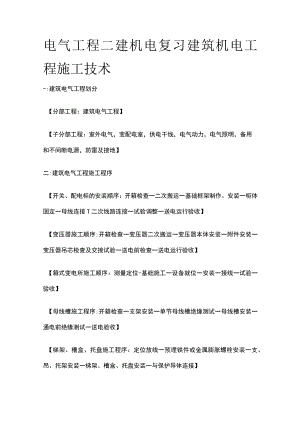

电气工程 二建机电复习考点 建筑机电工程施工技术.docx

电气工程二建机电复习建筑机电工程施工技术-:建筑电气工程划分【分部工程：建筑电气工程】【子分部工程：室外电气，变配电室，供电干线，电气动力，电气照明，备用和不间断电源，防雷及接地】二:建筑电气工程施工程序【开关、配电柜的安装顺序：开箱检查一二次搬运一基础框架制作、安装一柜体固定一母线连接T二次线路连接一试验调整一送电运行验收】【变压器施工顺序:开箱检查一变压器二次搬运一变压器本体安装一附件安装一变压器吊芯检查及交接试验一送电前检查一送电运行验收】【箱式变电所施工顺序：测量定位-基础施工一设备就位一安装一接线一试验一验收】【母线槽施工程序:开箱检查一支架安装一单节母线槽绝缘测试一母线槽安装一通电前绝缘测试一送电验收】【梯架、槽盒、托盘施工程序：定位放线一预埋铁件或金属膨胀螺栓安装一支、吊、托架安装一梯架、槽盒、托盘安装一与保护导体连接】【室内电缆施工程序：电缆检查一电缆搬运T电缆敷设一电缆绝缘测试一挂标识牌-质量验收】【槽内导线施工程序:导线检查一导线敷设一导线固定一导线绝缘测试一质量验收】【金属导管施工程序：测量定位一支架制作、安装（明导管敷设时）一导管预制一导管连接一接地线跨接】【管内穿线施工程序:选择导线一管内穿引线一放护圈穿导线一导线并头绝缘一线路检查-绝缘测试】【明装动力配电箱施工程序：基础框架制作安装一配电箱安装固定一导线连接一送电前检查一送电运行】【动力设备施工程序：设备开箱检查一设备安装一电动机检查、接线一电机干燥一控制设备安装一送电前检查一送电运行】【照明配电箱的安装程序：照明配电箱固定一配管T管内穿线一导线连接一送电前检查一送电运行】【照明灯具的安装程序：灯具开箱检查一灯具组装T灯具安装接线一送电前检查T送电运行】【开关插座安装程序：接线盒清理一开关、插座接线一开关插座固定】【防雷接地装置的施工程序：接地体施工一接地干线施工一引下线敷设一均压环施工T接闪带施工】三:变配电设备安装技术要求【变压器和箱式变电所安装施工技术要求：L变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2、变压器箱体，支架，外壳单独与保护导体可靠连接，紧固件及防松零件齐全，抽查5%;3、安装要有抗震措施；4、投入运行前必须交接试验合格；5、安装基础要高于室外地坪，周围排水通畅，与保护导体可靠连接且有标识；6、高压和低压配电柜内部接线要完整，低压输出回路标记清晰，回路名称准确】【开关柜和配电柜安装技术要求：L基础型钢安装应平直，配电柜之间或及基础型钢间用镀锌螺栓连接，且防松零件齐全；2、配电柜安装垂直度允许偏差1.5%。，相互间接缝不大于2mm,成列柜面偏差不大于5mm;3、可靠与接地导体连接，柜门与金属框架要用不小于4mm2的绝缘铜芯软导线连接；4、开关柜、配电柜的二次回路的绝缘导线的额定电压不低于450v750v,电流回路导体截面积不应小于2.5mm2,其它回路不小于L5mm2;5、低压成套配电柜线路间和线对地间的电阻值，馈电线路不小于0.5MQ,二次回路不小于IMQ】四：供电干线及室内配电线路施工技术要求【母线槽安装技术要求：安装前测量每节母线槽的绝缘电阻值，不小于20M；多母线槽并列或垂直敷设,相邻母线槽间要预留维护检修距离,插接箱外壳与母线槽外壳连通接地良好；母线槽水平安装时的圆钢吊架直径不小于8MM,吊架间距不大于2M,每节母线槽支架不少于1个；每段母线槽金属外壳要可靠连接；母线槽安装完毕后要对穿墙和穿楼板处进行防火封堵】【梯架、托盘和槽盒施工技术要求：本体之间的连接要牢固可靠；非镀锌的本体之间连接处应跨接保护联结导体；弯曲半径不小于里面电缆最小弯曲半径；水平安装的支架间距为L5-3m,垂直安装支架间距不大于2m;直线段钢制或塑料材质的长度超过30M要设置伸缩节;铝合金或玻璃材质的超过15M要设置伸缩节;配线槽盒安装在冷水管的上方，热水管道和蒸汽管道的下方；穿越楼板处和穿越不同防火区要有防火封堵措施】【导管施工技术要求：钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于等于2mm的钢导管，不得采用套管熔焊连接；每个检验批的导管连接头按总数的20%抽查，且不得少于1处；金属导管应与保护导体可靠连接；明配导管的弯曲半径要大于管外径的6倍；两个接线盒间只有一个弯曲时，弯曲半径大于管外径的4倍；线路埋设地下或混泥土内时，弯曲半径不小于管外径的10倍；埋入建筑物或构筑物的导管的深度要大于15mm;塑料导管在砌体剔槽埋设时采用强度等级不小于MlO的水泥砂浆抹平保护；导管支架安装要牢固；刚性导管经柔性导管与设备器具连接时，柔性导管的长度不宜大于0.8m,照明工程中不大于L2m;金属柔性导管不应做保护导体的连续导体】【电缆施工技术要求：电缆支架安装牢固，金属支架必须与保护导体可靠连接；电缆敷设不得绞拧、不得铠装压扁，不得互层断裂，不得表面划伤严重；交流单芯电缆或分相后的每相电缆不得单独穿于刚导管内，固定用的夹毒口支架不应形成闭合磁路；电缆的首端、末端和分支处要设标志牌，直埋电缆设标志桩；电缆出入的沟，井，建筑物，配电柜，配电箱等部位应有防火和密封措施】【导管内穿线和槽盒内敷线技术要求：同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同的金属导管内；不同回路，不同电压等级、交流与直流的导线不得穿在同一导管内，接头不得设置在导管内；同一槽盒内不宜同时敷设绝缘导线和电缆；绝缘导线在槽盒内应有一定余量，按回路分段绑扎；管内导线采用绝缘导线；导线敷设后要用500V兆欧表测试电阻，电阻不应小于0.5MQ】【塑料护套线布线技术要求：塑料护套线严禁直接敷设在建筑物顶棚内，墙体内，抹灰层内，保温层内或装饰面内；塑料护套线在室内水平敷设要高于地面2.5米以上垂直敷设时距地面1.8m以下的部分要有保护；塑料护套线进入盒箱或设备，器具的入口处要密封；塑料护套线要采用线卡固定，不得松弛扭绞，间距均匀】【动力配电柜、控制柜(箱、台)安装技术要求：产品合格，外壳无损伤，箱内各种器具安装牢固，导线排列整齐；配电(控制)设备及电动机线路的绝缘电阻不小于0.5M。;二次回路的绝缘电阻不小于1M。】【电动机接线检查：电动机无损伤，无卡阻，无异常声响；电动机接线盒内引出线端子的压接或焊接应良好，编号清晰；额定电压500V及以下的电动机用500V兆欧表测量电动机电阻值绝缘电阻值不小于0.5M;抽查50%,不得少于1台】【电动机干燥处理：灯泡干燥和电流干燥法】【电动机接线：接线牢固可靠，三相交流电动机有Y(220V)接和(380V)接两种方式;电动机外壳良好接地】【电动机通电前检查：检查电动机定子绕组的连接方法是否正确；转动是否灵活；接地装置是否良好；启动设备是否良好】【电动机试运行：空载运行时间宜为2小时；接通电源之前就应做好切断电源的准备；启动次数不宜过于频繁，连续启动2次的时间间隔不小于5分钟，并应在电动机冷却至冷态温度进行再启动；电动机转向应与设备运作指示箭头一致】六：电气照明施工技术要求【照明配电箱安装技术要求：安装牢固，箱内标明用电回路名称；箱内分别设置中性线和保护接地汇流排；箱内每一单相回路电流不宜超过16A,灯具数量不宜超过25个;大型建筑的组合灯具每一单相回路电流不宜超过25A,数量不超过60个方亩座为单独回路时不超过10个，用于计算机电源插座不宜超过5个】【灯具安装技术要求:安装牢固,采用预埋吊钩,膨胀螺栓等安装固定；引向灯具的导线截面积应与灯具功率匹配；质量大于IOkg的灯具固定及悬吊装置要按5倍的重量做实验，持续时间不得少于15分钟】【开关安装技术要求：同一建筑物或构筑物内宜用同一系列产品；相线应经开关控制；开关安装位置应便于操作；开关边缘距门框的距离宜为0.15-0.2m【插座安装技术要求：插座宜单独的回路配电；同一室内的插座安装高度应一致】七：防雷装置施工技术要求【接闪器接闪杆的施工技术要求：接闪杆材料一般采用热镀锌圆钢和热镀锌钢管；接闪杆与引下线之间的连接采用焊接；装有接闪杆的金属筒体底部应有两处与接地体连接；建筑物上的接闪杆应和建筑物的接闪网连接成一个整体】【接闪器接闪带（网）的施工技术要求：接闪带采用热镀锌钢材，钢材厚度要大于或等于4mm;接闪带之间的连接采用搭接焊接；接闪带搭接用扁钢焊接搭接；建筑物屋顶上的金属物应于接闪网连接成一体】【防雷引下线的施工技术要求：引下线可利用建筑物内的钢梁、钢柱、钢筋等自然引下；明敷的引下线采用热镀锌圆钢连接采用焊接或卡接】八：接地装置施工技术要求【人工接地体（极）的施工技术要求：垂直埋设的金属接地体采用镀锌角钢,镀锌钢管,镀锌圆钢等埋设后接地体的顶部距地面不小于0.6m;接地体的水平间距不小于5m;接地体施工完成后应夯实填土，以减少接地电阻；水平埋设的接地体通常采用镀锌扁钢、镀锌圆钢；接地体连接用搭接焊接；接地模块间距不应小于模块长度的3-5倍】【自然接地体的施工技术要求：利用建筑底板钢筋做水平接地体，将底板内主钢筋（不少于2根）搭接焊接，用色漆做好标记，以便引出和检查；利用工程桩钢筋做垂直接地体，把工程桩内的钢筋（不少于2根）搭接焊接，再与底板主钢筋焊接牢固，用色漆标记】【接地体施工注意事项：接地体要有足够的机械强度；接地体施工后要及时测量接地电阻；独立接地电阻应小于4Q,共用接地体电阻要小于1;在土壤电阻率高的地区，可在接地坑内填入化学降阻剂，降低土壤电阻率】【接地干线的施工技术要求：室内接地干线多为明敷；接地干线连接采用搭接焊接，扁钢焊接不少于三面施焊，圆钢之间焊接双面施焊，圆钢和扁钢之间搭接为圆钢直径的6倍双面施焊，扁钢与钢管之间紧贴3/4管外径表面上下两侧施焊】【接地支线的施工技术要求：接地支线沿建筑物墙壁水平敷设时，离地面距离为250-300mm,与建筑物墙壁间的间隙为1015mm;设备连接支线需经过地面，也可埋设在混凝土内；接地线的连接采用焊接，焊接必须牢固无虚焊；每个电气装置的接地应以单独的接地线与接地干线连接，不得串接几个需要接地的电气装置；接地装置外漏部分表面涂上绿黄色的防锈漆】【等电位联结施工技术要求：作用范围分总等电位联结，辅助等电位联结和局部等电位联结；等电位联结导体间连接可根据实际情况采用焊接或螺栓连接；等电位联结线与接地线一样,其端部应有黄绿相间的色标】
