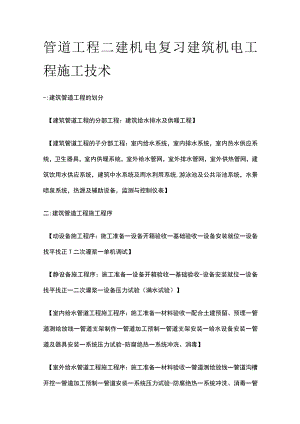

管道工程 二建机电复习考点 建筑机电工程施工技术.docx

管道工程二建机电复习建筑机电工程施工技术-:建筑管道工程的划分【建筑管道工程的分部工程：建筑给水排水及供暖工程】【建筑管道工程的子分部工程：室内给水系统，室内排水系统，室内热水供应系统，卫生器具，室内供暖系统，室外给水管网，室外排水管网，室外供热管网，建筑饮用水供应系统，建筑中水系统及雨水利用系统,游泳池及公共浴池系统，水景喷泉系统，热源及辅助设备，监测与控制仪表】二:建筑管道工程施工程序【动设备施工程序：施工准备一设备开箱验收一基础验收一设备安装就位一设备找平找正T二次灌浆一单机调试】【静设备施工程序：施工准备一设备开箱验收一基础验收-设备安装就位一设备找平找正一二次灌浆一设备压力试验（满水试验）】【室内给水管道工程施工程序：施工准备一材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一给水设备安装一管道及器具安装一系统压力试验-防腐绝热一系统冲洗、消毒】【室外给水管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽开挖一管道加工预制一管道安装一系统压力试验-防腐绝热一系统冲洗、消毒一管沟回填】【室内排水管道工程施工程序：施工准备T材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道及器具安装一系统灌水试验一系统通水、通球试验】【室外排水管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽开挖一管道加工预制一管道安装一排水管道窖井施工一系统闭水试验防腐一系统清洗一系统通水试验-管道沟槽回填】【室内热水管道工程施工程序：施工准备一材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一管道及器具安装一系统压力试验-防腐绝热一系统冲洗一试运行】【室内供暖管道工程施工程序：施工准备T材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一供暖设备安装一管道及配件安装一散热器及附件安装一系统压力试验-防腐绝热一系统冲洗一试运行】【室外供热管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽土建结构施工一管道支架制作安装一管道加工预制一管道及配件安装一系统压力试验一防腐绝热一系统冲洗一试运行和调试一管沟槽回填】【卫生器具施工程序：施工准备一卫生设备及附件验收一卫生器具安装一卫生器具给水配件安装一卫生器具排水管道安装一灌水、通水试验一试运行】【监测与控制仪表施工程序：施工准备一监测与控制仪表验收一监测与控制仪表鉴定校准一监测与控制仪表安装一试运行】三:建筑管道常用的连接方法【螺纹连接：管径小于或等于IOomm的镀锌钢管宜用螺纹连接，多用于明装管道】【法兰连接：直径较大的管道采用法兰连接】【焊接连接：焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多】【沟槽连接（卡箍连接）：沟槽式连接可用于消防水，空调冷热水，给水，雨水等系统直径大于或等于IoOmm的镀锌钢管或钢塑复合管】【卡套式连接：铝塑复合管一般采用螺纹卡套压接】【卡压连接：具有保护水质卫生、抗腐蚀性强、使用寿命长等特点的不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术】【热熔连接：PPR、HDPE等塑料管常采用热熔器进行热熔连接】【承插连接：用于给水及排水铸铁管及管件的连接】四：建筑管道施工技术要点【施工准备：包括技术准备，材料准备，机具准备，场地准备，施工组织及人员准备】【材料设备管理：所使用的主要材料、成品和半成品、配件、器具和设备必须具有质量证明文件，符合国家技术标准或设计要求，进场时应检查验收并经监理工程师核查确认；所有进场材料包装应完好，表面无划痕及破损；主要器具和设备要有完整的安装说明书；阀门安装前进行强度和严密性试验;管道所用流量计及压力表应进行校验检定;散热器进场应对单位散热量、金属热强度等性能进行复验,保温材料要对导热系数或热阻、密度、吸水率等性能进行复验；复验次数不得少于2次。】【管道测绘放线：测量前应与建设单位进行测量基准的交接，使用的测量仪器合格并在有效期内，符合测量精度；仔细审图，提前发现问题,避免管道之间出现碰撞现象；管道施工前，应根据施工图纸进行现场实地测量放线，已确定管道及支吊架的标高和位置，防止因累计误差而出现超标】【配合土建工程预留、预埋：熟悉设计文件及技术规范要求，配合土建施工及时做好各种孔洞预留或预埋管、预埋件的埋设，确保无遗漏；对有防水要求的建筑物必须采用柔性防水套管；管道穿过楼板时应设金属或塑料套管；管道穿过墙壁时设置金属或塑料套管】【管道支架制作安装：按照设计文件及现行标准的规定制作安装，严格控制焊接质量及选用合适的构造形式；设置管道支架应现场测绘与放线,优先采用公用综合支架，安装位置正确，埋设平整牢固；管道支架安装应与管道接触紧密，间距合理。固定牢固，滑动方向或热膨胀方向符合规范要求；室内给水金属立管管道在楼层高度小于或等于5m每层必须设置支架不少于1个，如果楼层高度大于5m每层至少设置不少于2个支架；沟槽式连接水平支吊架设置在管接头管件上下游连接接头的两侧,支吊架与接头的净距不小于15Omm,且不大于300mm;塑料管采用金属支架时要在管道和支架间加衬非金属垫和套管】【管道预制加工：管道预制要根据设计图纸画出施工草图，通过现场测绘放线确定尺寸，预制前对管段进行编号，先安装先预制的原则进行预制加工】【管道安装:先主管后支管,先上部后下部,先里后外的原则进行安装】【管道安装：不同材质的管道先安装钢质管道，后安装塑料管道】【管道安装：管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程注意成品保护】【管道安装：机房、泵房管道安装前要详细检查设备本体进出口管径、标高、连接方法，验证无误后方可配管】【管道安装：埋地管道，吊顶内管道在隐蔽前，要进行隐蔽工程验收】【管道安装：管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，要在结构缝两侧采取柔性连接】【管道安装：冷热水管道上下平行安装时，热水管道在冷水管道上方，垂直安装时热水管在冷水管的左侧】【管道安装：供暖管道安装坡度规范，汽、水同向流动坡度为3%o,不得小于2%o;汽、水不同流动方向坡度不小于5%o;散热器支管坡度为1%】【管道安装：低温热水辐射供暖系统埋地敷设的盘管不应有接头】【管道安装：排水管道的坡度要符合设计和规范】【管道安装：排水塑料管必须按设计要求及位置装设伸缩节】【管道安装：金属排水管道上的吊钩或卡箍应固定在承重结构上】【管道安装：排水通气管不得与风道或烟道连接】【管道安装：通向室外的排水管在穿过墙壁或基础必须下翻时，应采用45。三通和45。弯头连接，并在垂直管道段顶部设置清扫口】【管道安装：采用45。三通或45。四通和90。斜三通或90。斜四通连接室内排水的水平管道之间和水平管道和立管之间连接；立管和排出管端部的连接采用两个45。弯头或曲率半径不小于4倍管径的90。弯头】【管道安装：高层建筑的雨水系统，一般采用承压管材】【器具/设备安装：散热器组对后，以及整组出厂的散热器在安装之前应做水压试验；生活给水水表前与阀门应有不小于8倍水表接口直径的直线管段"共暖分汽缸安装前进行水压试验，试验压力为工作压力的1.5倍;敞口水箱安装前应做满水试验，静置24小时观察，不渗不漏；密闭水箱做压力试验，试验10分钟压力不降，不渗不漏；中水水箱与生活给水水箱设在不同房间】【管道系统试验：压力试验；灌水试验：通水试验；通球试验】【管道防腐绝热：用涂漆、衬里、静电保护和阴极保护等方法防腐；水平管道金属保护层的环向接缝应顺水搭接，纵向接缝应位于管道的侧下方，并顺水；立管金属保护层的环向接缝必须上搭下】【管道系统冲洗及试运行：生活给水管道在交付前必须冲洗和消毒；供暖管道系统试验合格后，对系统进行冲洗并清扫过滤器及除污器；供暖管道冲洗完毕后应充水、加热、进行试运行和调试；锅炉应进行48小时的带负荷连续试运行，同时应进行安全阀的定压检验和调整】
