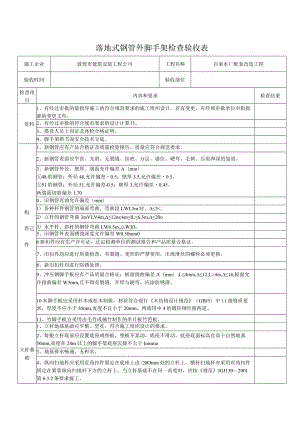

落地式钢管外脚手架检查验收表.docx

落地式钢管外脚手架检查验收表施工企业敦煌市建筑安装工程公司工程名称自来水厂配套改造工程验收时间验收部位检查项目内容和要求检查结果资料1、有经过审批的能指导施工的符合规范要求的施工组织设计，若有变更，有经原审批单位审批批准的变更文件。2、有经过审批的符合规范要求的设计计算书。3、搭设人员上岗证及体检合格证明。4、脚手架搭书面安全技术交底。构酉己件1、新钢管应有产品合格证及质量检验报告，质量应符合规范要求。2、新钢管表面应平直、光滑、无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。3、新钢管外径、壁厚、端面充许偏差A（mm）48的钢管；外径48,允许偏差0.5；壁厚3.5,允许偏差0.5。51的钢管：外径51,允许偏差-0.5；壁厚3,允许偏差0.45。两端面切斜偏差1.704、旧钢管弯曲允许偏差（mm）1）各种杆件钢管的端部弯曲，弯曲段LWL5m时，5<,2）立杆的钢管弯曲3mVLV4m,12m;4mlL6.5m,20o3）水平杆、斜杆的钢管弯曲LW6.5m,W30。5、旧钢管外表面锈蚀深度允许偏差W0.50mm06新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证。7、旧扣件均应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。8、新旧扣件均进行防锈处理。9、冲压钢脚手板应有产品质量合格证；板面挠曲偏差A（mm）,L4mm,12;L>4m,16,板面允许扭曲偏差W5mm,且不得有裂缝，开焊与硬弯，应涂防锈漆。10木脚手板应采用杉木或松木制做，材质符合现行木结构设计规范（GBJ5）中11级格质要求，厚度不应小于50mm,宽度不宜小于20mm。两端用中4的镀锌钢丝箍两道。11、竹脚手板宜采用由毛竹或楠竹制作的串片板竹笆板。立杆基础1、立杆地基基础应平整、坚实，符合施工组织设计的要求。2、每根立杆底部应设置底座或垫板，垫板不晃动，底座不滑动，底座底面标高宜高于自然地基50mm,高度在24m以上的脚手架底座沉降不大于Iommo3、地基排水畅通，无积水。4、纵向扫地杆应采用直角扣件固定在底座上皮>20Omm处的立杆上，横杆扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时，应按规范JGJ1302001第6.3.2条要求施工。连墙体1、连墙件数量、位置；连墙件的做法，预埋件的设置必须符合施工组织设计的要求。2、连墙件偏离主节点的距离不应大于300mm。3、连墙件从底层第一步纵向水平杆处开始设置，若有困难，有可靠措施固。4、连墙件或拉筋呈水平设置，若不能水平设置时，应为脚手架一端较低，建筑物一端较高。杆间间距I立杆、纵向水平杆，横向水杆的的间距应符合施工组织设计的要求。2、间距允许偏差，步距±20mm；纵距±50mm；横距±20mm.剪刀撑与横向斜撑1、剪刀撑及横向斜撑的设置应符合施工组织设计的要求。2、每道剪刀撑宽度不应小于4跨，且不小于6m,斜杆与地面的倾角宜在45°-60°之间。剪刀撑与地面的倾角为45°、50°、60°时其跨越立杆的最多根数分别为7根、6根和5根。3、剪刀撑斜杆宜采用搭接，搭接长度不小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距不应小于100mm。4、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm.5、剪刀撑、横向斜撑应随立杆、横向水平杆等同步搭设。脚手板1、作业层脚手板满铺，铺设牢固，无控头板。2、冲压钢脚手板、木脚手板、串片脚手板等，应设置在三根横向水平杆上。当长度小于2m时，可采用两根横向水平杆支撑，应将脚手板两端与其可靠固定，脚手板对接平铺时接头处必须设两根横向水平杆，脚手板处伸长应取130150mm,两块脚手板外伸长度之和不应大于300mm；脚手板搭接铺设，接头必须支撑在横向水平杆上，搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm。竹笆脚手架主筋垂直于纵向水平横杆方向，对接平铺，四角用1.2mm的金属镀锌钢丝固定在纵向水平杆上。临边防护1、脚手架外侧挂密目式安全网，安全网应张挂于外架内侧，且网间应严密。2、作业层、斜道的栏杆和挡脚板应在外立杆的内侧；上栏杆上皮高度为1.2m,中栏杆应居中位置，档脚板高度不小于180mm。立杆构造要求1、立杆接长除顶层顶部外，其余各层各部接头必须采用对接扣件连接。2、立杆顶端高出女儿墙上皮1m,高出檐口上皮1.5m.3、经纬仪或吊线和卷尺检查立杆垂直度,并符合下表规定：立杆垂,度最后验收垂宜度2080m,允许偏差士100mm下列脚手架允许水平偏差(mm)搭设中检查偏差的高度(m)总高度50m40m20mH=2±7±7±7H=IO±20±25±50H=20±40±50+100H=30±60+75H=40±80±75H=50±100±100中间档次用插入法纵向水平杆的构造要求1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。2、纵向水平杆接长宜采用对接扣件连接，也可用搭接、对接，搭接应符合下列规定：1）对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主接头距离不宜大于纵距的1/3。2）搭接长度不宜小于1m。应等间距设置3个旋转扣件固定，端部扣件边缘至搭接纵向水平杆的的距离不应小于100mm。3）使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆用直角扣件固定在立杆±使用竹笆脚手板，纵向水平杆应用直角扣件固定在横向水平杆，自学成才等间距设置，间距不大于400mm。4）纵向水平杆高差，允许偏差A（mm）：根杆的端为土20；同跨内二根纵向水平高差+10横向水平杆的构造要求1、主节点处必须设置一根横向水平杆，用直角扣件扣接并严禁拆除。2、作业以上非主节点处的横向水平杆，按需等间距设置，最大间距不宜大于纵距的1/2。3、使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架横向水平杆均采用直角扣件固定在纵向水平杆上；单排脚手架横向水平杆的一端，应用直角扣件固定在纵向水平杆，另一端应插入墙内，长度不应小于18OmmO4、使用竹笆脚手板时，横向水平杆的两端应用直角扣件固定在立杆上，单排脚手架横向水平杆的一端，应用直角扣件固定在立杆上，端应插入墙内，长度不应小于180mm。扣件安装1、扣件规格必须与钢管外径相同，扣件螺栓拧紧扭力矩为40、65N.m2、用随机抽样法对安装后的扣件螺栓拧紧扭力矩扳手检查。抽样检查数量与质量判定标准按JCJ1302001中表8.2.5的要求确定。不合格的必须重新拧紧，直至合格。3、主节点处各扣件中心点相互距离应W150mm。4、各杆件端头伸出扣件盖板边缘不应小于100mm。架体内封闭1、离地面3m左右设一层水平安全网。2、作业层以下每隔IOm用平网或其他措施封闭。3、作业层脚手架内立杆与建筑物之间用平网和其他措施封闭。斜道1、斜道的宽度、坡度、平台宽度、连墙件、水平斜杆、剪刀撑和横向斜撑的设置及脚手板的构造均应符合施工组织设计的要求和规范要求。2、斜道两侧及平台外围设1.2m高的防护栏杆,设不小于180mm高的挡脚板.3、斜道宜附着外脚手架或建筑物设置。卸料平台1、有设计计算书和搭设方案。2、严格按搭设方案搭设。3、严禁与脚手架杆件连接。4、有明显的限定荷载标牌。安全防护符合要求。门洞门洞1、门洞桁架的形式、构造应在施工组织设计中选定，并按施工组织设计规定搭设。2、斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。斜腹杆在-跨内跨越2个步距时，宜在3、相交的纵向水平杆处，增设一道横向水平杆将斜腹杆固定在其伸出端上。3、斜腹杆宜用通长杆件，需接长时，宜用对接扣件连接。若用搭接，搭接长度不小于1m,应采用两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。4、门洞桁架下的两侧立杆为双管立杆、副立杆应高出门洞12步。5、门洞桁架中伸出上下弦的杆件端头，均应设一个防滑扣件，该扣件宜紧靠主点处的扣件。6、单排脚手架过窗洞时，应增设立杆或根纵向水平杆。其他项目1、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须休取加固措施。2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。3、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳，泵送碎和砂浆输送管等固定在脚手架上，严禁悬挂起重设备。4、脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆及连墙件。验收意见：（检查结果栏填写内容过多时，另作附页参加验收人员名施工单位施工员安全员搭设班长监理单位注：本表一式三份，搭设班组、监理单位各一份，归档一份。
