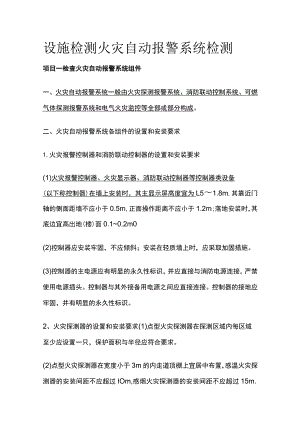

设施检测 火灾自动报警系统检测.docx

设施检测火灾自动报警系统检测项目一检查火灾自动报警系统组件一、火灾自动报警系统一般由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统和电气火灾监控等全部或部分构成。二、火灾自动报警系统各组件的设置和安装要求1.火灾报警控制器和消防联动控制器的设置和安装要求(1)火灾报警控制器、火灾显示器、消防联动控制器等控制器类设备(以下称控制器)在墙上安装时，其主显示屏高度宜为L51.8m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m;落地安装时，其底边宜高出地(楼)面0.10.2m0(2)控制器应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。(3)控制器的主电源应有明显的永久性标识，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。控制器的接地应牢固，并有明显的永久性标识。2、火灾探测器的设置和安装要求(1)点型火灾探测器在探测区域内每区域至少应设置一只，保护面积与半径应符合要求。(2)点型火灾探测器在宽度小于3m的内走道顶棚上宜居中布置，感温火灾探测器的安装间距不应超过IOm,感烟火灾探测器的安装间距不应超过15m,探测器至端墙的距离不应大于探测器安装间距的l2o(3)点型火灾探测器距墙壁、梁边及遮挡物不应小于05m,距空调送风口最近边的水平距离不应小于L5m,距多孔送风顶棚孔口的水平距离不应小于0.5m。(4)点型火灾探测器的确认灯应面向便于人员核查的主要人口方向。(5)当梁突出顶棚的高度超过0.6m时，被梁隔断的每个梁间区域应至少设置一只探测器。(6)线型感温火灾探测器在保护电缆、堆垛等类似保护对象时，应采用接触式布置。(7)火灾探测器宜水平安装,当确需倾斜安装时,倾斜角不应大于45。(8)线型红外光束感烟火灾探测器的安装，应符合下列要求：1)当探测区域的高度不大于20m时，光束轴线至棚的垂直距离宜为0.31.0m;当探测区域的高度大于20m时，光束轴线距探测区域的地(楼)面高度不宜超过20mo2)发射器和接收器之间的探测区域长度不宜超过100m。3)相邻两组探测器光束轴线的水平距离不应大于14m。探测器光束轴线至侧墙水平距离不应大于7m,且不应小于0.5m。4)发射器和接收器之间的光路上应无遮挡物或干扰源。5)发射器和接收器应安装牢固，并不应产生位移。(9)在顶棚下方的线型差温火灾探测器至顶棚距离宜为0.1m,相邻探测器之间水平距离不宜大于5m,探测器至墙壁距离宜为l1.5m03、手动火灾报警按钮的设置和安装要求(1)每个防火分区应至少设置一只，应设在明显和便于操作的部位；从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m;手动火灾报警按钮宜设置在疏散通道或出入口处。(2)当采用壁挂方式安装时，其底边距地高度宜为L3L5m,且应有明显标识。手动火灾报警按钮应安装牢固，不应倾斜。4、火灾警报器的设置和安装要求(1)火灾警报器应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位，且不宜与安全出口指示标志灯具设置在同一面墙上。(2每个报警区域内应均匀设置火灾警报器具声压级不应小于60dB;在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB。(3)当火灾警报器采用壁挂方式安装时,底边距地面高度应大于2.2m。5、模块的设置和安装要求(1)每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。模块(或金属箱)应独立支撑或固定，安装牢固，并应采取防潮、防腐蚀等措施。(2)严禁将模块设置在配电(控制)柜(箱)内。(3)未集中设置的模块附近应有尺寸不小于100mXlOOm的标识。三、火灾自动报警系统各组件的检查方法1、按设计文件核查系统组件的规格、型号、数量、备品备件的数量，以确保系统组件的规格、型号、数量、备品备件数量与设计文件一致；对系统的线路进行检查，对于错线、开路、虚焊、短路、绝缘电阻小于20M。等问题，应采取相应的处理措施，以确保系统运行的稳定性和可靠性。2、系统组件、设备的永久性铭牌和按规定设置的标识，其文字和数据应齐全、符号应清晰，色标应正确。3、系统组件、设备、线槽、支/吊架等应完好无损、无锈蚀，(导线和电缆的连接、绝缘性能、接地电阻等应符合设计要求。检测用的仪器、仪表等，应按国家现行有关规定计量检定合格。4、火灾自动报警系统各组件设置和安装质量应满足火灾自动报警系统施工及验收规范(GB50166)要求，采用尺量、观察的方法进行检查。四、火灾自动报警系统各组件的检测方法1.检测内容按照建筑消防设施的维护管理(GB25201)的规定，投入运行的火灾自动报警系统各组件的检测内容主要是：(1)火灾报警控制器。试验火警报警、故障报警、火警优先、打印机打印、自检、消音等功能。(2)火灾探测器、手动火灾报警按钮。试验报警功能。(3)火灾警报器。试验警报功能。2、检测方法(1)火灾报警控制器触发自检键,对面板上所有的指示灯、显示器和音响器件进行功能自检。切断主电源,查看备用直流电源自动投入和主、备电源的状态显示情况。在备用直流电源供电状态下，进行断路故障报警及火警优先、二次报警功检测。模拟火灾探测器、手动火灾报警按钮断路故障,查看故障显示。断路故障报警期间，采用发烟装置或温度不低于54。C的热源，先后向同一回路中两个火灾探测器施放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录。每个火探测器检测后，只消音，不复位。用万用表测量火灾报警控制器的联动输出信号。在火灾报警控制器的检测过程中，同时查看火灾显示盘的显示。系统复位，恢复到正常监视状态。(2)手动火灾报警按钮触发按钮，查看火灾报警控制器火警信号显示和按钮的报警确认灯。先复位手动按钮，后复位火灾报警控制器，查看火灾报警控制器火警信号显示和按钮的报警确认灯情况。(3)火灾警报装置使用数字声级计测量声警报的声压级，具有光警报功能的查看光警报。【技能操作】检查火灾自动报警系统组件一、操作准备1.火灾自动报警系统及相关组件。2、火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备的使用说明书，建筑消防设施巡查记录表。二、操作程序步骤1检查火灾报警控制器。(1)查看火灾报警控制器声、光、显示器件(发光二极管、数码管、液晶屏等)、指示灯功能应正常，系统显示时钟与北京时间应无误差,打印机处于开启状态。观察火警、监管、故障、屏蔽指示灯应处于熄灭状态，控制器应处于无火灾报警、监管报警、故障报警状态，控制器未屏蔽有关火灾探测等。(2)消防控制中心系统主机的通信指示灯应处于绿色闪亮或常亮状态,主机与从机间通信应无故障。(3)查看电源故障指示灯状态，控制器电源应处于正常状态(运行指示灯为绿色常亮，故障指示灯为黄色常灭)。(4)火灾报警控制器功能测试。步骤2检查火灾探测器。(1)火灾探测器表面应无影响探测功能的障碍物，感温原件表面涂覆涂料，点型感烟探测器烟气通道被涂料、胶带纸、防尘罩等堵塞。(2)火灾探测器周围应无影响探测器及时报警的障碍物，如突出顶棚的装修隔断、空调出风口等。具有巡检指示功能灾探测器，其巡检指示灯应正常闪亮。步骤3检查手动火灾报警按钮。(1)标识应清晰，面板无破损，使用过的易损件应用标配易损件进行更换。具有巡检指示功能的手动火灾报警按钮其指示灯应正常闪亮。(2)带有电话插孔的手动火灾报警按钮，其保护措施应完好、插孔内无影响通话的杂物。手动火灾报警按钮周围不存在影响辨识和操作的障碍物。步骤4检查火灾显示盘。火灾显示盘应处于正常作状态，工作状态指示灯应处于绿色点亮状态，周边不存在影响观察的障碍物。步骤5检查火灾警报装置。火灾警报装置周围不存在影响观察、声音传播的障碍物。步骤6检查模块。模块安装应牢固，工作状态指示灯应闪亮。信号输入模块至监控对象的连接线保护措施应完好有效，导线连接无松动、脱落。步骤7填写建筑消防设施巡查记录表。项目二测试火灾自动报警系统组件功能火灾自动报警系统组件功能测试方法1.点型感烟火灾探测器测试方法(1)采用点型感烟火灾探测器试验装置，向探测器施放烟气，核查探测器报警确认灯以及火灾报警控制器的火警信号显示；(2)消除探测器内及周围烟雾，手动复位火灾报警控制器，核查探测器报警确认灯在复位前后的变化情况。2、点型感温火灾探测器(1)使用点型感温火灾探测器试验装置的热源加热，核查探测器报警确认灯和火灾报警控制器火警信号显示；(2)移开加热源，手动复位火灾报警控制器，核查探测器报警确认灯在复位前后的变化情况。3、手动火灾报警按钮(1)确认手动火灾报警按钮与火灾报警控制器连接并接通电源，处于正常监视状态；(2)按下手动火灾报警按钮的启动零件，核查火灾报警控制器的显示和手动火灾报警按钮的报警确认灯；(3)复位火灾报警控制器，更换或复位启动零件，核查手动火灾报警按钮的报警确认灯状态。4、火灾警报装置(1)触发同一报警区域内两只独立的火灾探测器或者一只火灾探测器与一只手动火灾报警按钮，启动需测试的火灾警报装置；(2)火灾警报装置启动后，使用声级计测量其声信号至少在一个方向上3m处的声压级应不小于75d(A计权)，具有光警报功能的，光信号在Ioo-500IX环境光线下，25m处应清晰可见。【技能操作】测试火灾自动报警系统组件功能一、操作准备1.火灾自动报警系统。2、加烟器、感温探测器功能试验器、测量范围为0120dB(A计权)的声级计、测量范围为0500lx的照度计和秒表。3、火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备的使用说明书，建筑消防设施检测记录表。二、操作程序步骤1确认火灾自动报警系统组件与火灾报警控制器连接正确并接通电源，处于正常监视状态。步骤2测试火灾探测器功能。（1）点型感烟火灾探测器1）用火灾探测器加烟器（试验烟可由蚊香、棉绳、香烟等材料阴燃产生）向点型感烟火灾探测器侧面滤网施加烟气，火灾探测器的报警确认灯应点亮,并保持至被复位。点型感烟火灾探测器应输出火灾报警信号，火灾报警控制器应接收火灾报警信号并发出火灾报警声、光信号，显示发出火灾报警信号探测器的地址信息。2）消除探测器内及周围烟雾，复位火灾报警控制器，通过报警确认灯显示探测器其他工作状态时，被显示状态应与火灾报警状态有明显区别。（2）点型感温火灾探测器1）用感温探测器功能试验器（或热风机）给点感温火灾探测器的感温元件加热，火灾探测器的报警确认灯应点亮，并保持至被复位。点型感温火灾探测器应输出火灾报警信号，火灾报警控制器应接收火灾报警信号并发出火灾报警声、光信号，显示发出火灾报警信号探测器的地址注释信息。2)复位火灾报警控制器,通过报警确认灯显示探测器其他工作状态时，被显示状态应与火灾报警状态有明显区别。步骤3测试手动火灾报警按钮。(1)按下手动火灾报警按钮的启动零件，红色报警确认灯应点亮，并保持至被复位。手动火灾报警按钮应输出火灾报警信号，灾报警控制器应接收火灾报警信号并发出火灾报警声、光信号，显示发出火灾报警信号的手动火灾报警按钮的地址注释信息。(2)更换或复位手动火灾报警按钮的启动零件,复位火灾报警控制器，手动火灾报警按钮的报警确认灯应与火灾报警状态时有明显区别。步骤4测试火灾警报装置。(1)触发同一报警区域内两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮，或手动操作火灾报警控制器发出火灾报警信号,启动火灾警报装置火灾报警控制器应接收火灾探测器和手动火灾报警按钮的火灾报警信号并发出火灾报警声、光信号。火灾报警控制器显示发出火灾报警信号的探测器和手动火灾报警按钮的地址注释信息。(2)火灾警报装置启动后，使用声级计测量火灾警报装置的声信号，至少在一个方向上3m处的声压级应不小于75db(A计权)。同时具有光警报功能的光信号在100500lx环境光下25m处应清晰可见。步骤5检测完毕后，应将各火灾自动报警系统组件恢复至原状。步骤6填写建筑消防设施检测记录表。项目三测试火灾自动报警系统联动功能一、火灾报警控制器和消防联动控制器的设置要求1、火灾报警控制器和消防联动控制器，应设置在消防控制室内或有人值班的房间和场所。2、火灾报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为L51.8m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于L2m03、集中报警系统和控制中心报警系统中的区域火灾报警控制器在满足下列条件时，可设置在无人值班的场所：(1)本区域内无需要手动控制的消防联动设备；(2)本火灾报警控制器的所有信息在集中火灾报警控制器上均有显示,且能接收起集中控制功能的火灾报警控制器的联控制信号，并自动启动相应的消防设备；(3)设置的场所只有值班人员可以进入。二、火灾自动报警系统消防联动控制要求1.消防联动控制器应能按设定的控制逻辑向各相关受控设备发出联动控制信号，并接收相关设备的联动反馈信号。2、需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的与逻辑组合。3、消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，联动控制排烟风机的启动，同时停止该防烟分区的空气调节系统。4、排烟风机入口处的总管上设置的280。C排烟防火阀在关闭后应直接联动控制风机停止。5、消防联动控制器控制疏散通道上设置的防火卷帘下降至距楼板面1.8m处，非疏散通道上设置的防火卷帘下降到楼板面。6、消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。7、设置消防联动控制器的火灾自动报警系统、火灾声光警报器应由火灾报警控制器或消防联动控制器控制。8、消防应急广播系统的联动控制信号应由消防联动控制器发出。当确认火灾后，应同时向全楼进行广播。9、集中控制型消防应急照明和疏散指示系统，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现；集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动消防应急照明集中电源和消防应急照明分配电装置实现;自带电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动消防应急照明配电箱实现。10、消防联动控制器应具有启动消火栓泵的功能。IL消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能。12、消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能。13、消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院电动大门的功能，并应具有打开停车场出入口挡杆的功能。三、火灾自动报警系统联动功能的测试方法测试内容1在确认火灾后，启动建筑内的所有火灾声光警报器，消防应急广播系统应同时向全楼进行广播测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查建筑内的所有火灾声光警报器、消防应急广播系统的工作情况测试内容2当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不应大于5s测试方法火灾报警控制器或消防联动控制器处于自动状态,触发同一防火分区的两个不同探测形式的报警触发装置，核查建筑内所有疏散通道的消防应急照明和疏散指示系统启动情况，测量系统全部投入应急状态的启动时间测试内容3消火栓泵联动启动测试方法火灾报警控制器或消防联动控制器处于自动状态，依据消防设备联动控制逻辑设计文件要求触发其确认火灾，核查消火栓泵联动启动情况测试内容4切断火灾区域及相关区域的非消防电源测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查火灾区域及相关区域的非消防电源切断情况测试内容5消防联动控制器应发出联动控制信号强制所有电梯停于首层或电梯转换层测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查所有电梯迫降情况测试内容6消防联动控制器应自动打开涉及疏散的电动栅杆等测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查涉及疏散的电动栅杆自动打开情况测试内容7消防联动控制器应打开疏散通道上由门禁系统控制的门和庭院的电动大门，并应打开停车场出入口的挡杆测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查疏散通道上由门禁系统控制的门和庭院的电动大门、停车场出入口挡杆打开情况测试内容8消防联动控制器应开启相关区域安全技术防范系统的摄像机监视火灾现场测试方法火灾报警控制器或消防联动控制器处于自动状态，触发同一防火分区的两个不同探测形式的报警触发装置，核查相关区域安全技术防范系统的摄像机开启情况【技能操作】测试火灾自动报警系统联动功能一、操作准备1.火灾自动报警系统。2、火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备的使用说明书，建筑消防设施检测记录表。二、操作程序步骤1确认消防联动控制器直接或通过模块与受控设备连接（应选择启动后不会造成损失的受控设备进行试3佥），接通电源，处于正常工作状态。消防联动控制器处于自动允许状态。步骤2将输入输出模块分别标记为非消防电源、消防电梯、电动栅杆等设备。步骤3随机触发同一防火分区的两个及以上不同探测形式的报警触发装置同时动作，联动相关消防设备。步骤4观察本防火分区内警报装置启动情况。步骤5观察本分区的排烟风神口加压送风风机启动情况。相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀打开。排烟风机启动，排烟口、排烟窗或排烟阀开启，同时停止该防烟分区的空气调节系统。步骤6疏散通道上设置的防火卷帘下降至距楼板面1.8m处,非疏散通道上设置的防火卷帘下降到楼板面。步骤7观察本分区非消防电源切断情况。步骤8观察由发生火灾的报警区域开始，顺序启动消防应急照明和疏散指示系统情况。步骤9观察消防应急广播系统启动情况。步骤10观察消防电梯是否停于首层。步骤11观察涉及疏散的电动栅杆等自动打开，疏散通道上由门禁系统控制的门和庭院电动大门自动打开，停车场出入口挡杆自动打开。步骤12观察消防水泵是否启动。消防水泵的动作信号应作为系统的联动反馈信号反馈至消防控制室。步骤13在消防控制室火灾报警控制器主机显示屏上查看火灾探测器、手动火灾报警按钮、声光报警、防烟排烟系统、防火卷帘、消防应急广播系统、消防应急照明和疏散指示系统、非消防电源、电梯和消防水泵等消防联动设备动作的反馈信号。步骤14填写建筑消防设施检测记录表。三、注意事项1.测试前通知相关人员，以免引起不必要的恐慌。2、测试火灾自动报警系统联动功能时，火灾报警控制器需处于自动状态。3、测试完毕后，应将各消防设施恢复至原状。项目四测试火灾自动报警系统接地电阻一、火灾自动报警系统接地装置的接地电阻火灾自动报警系统接地装置的主要作用是利用接地体把故障电流或雷电流快速地泄放进大地中，以达到保护人身安全和设备安全的目的。接地电阻值就是用来衡量接地状态是否良好的一个重要参数。接地电阻是指埋入地下的接地体电阻和土壤散流电阻。火灾自动报警系统接地装置的接地电阻值应符合下列规定：采用共用接地装置时，接地电阻值不应大于IQ；采用专用接地装置时，接地电阻值不应大于4Q。二、常用的接地电阻测量仪器常用的接地电阻测量仪器主要有两种：手摇式接地电阻测试仪和钳形接地电阻测试仪。三、常用接地电阻测试仪的使用方法1.手摇式接地电阻测试仪常用的手摇式接地电阻测试仪(或称接地电阻摇表)为ZC型接地电阻摇表,其外形结构随型号的不同稍有变化，但使用方法基本相同。摇表附带两支接地棒和三根纯铜导缆一根40m接地线,一根20m接地线，一根5m连接线),其使用方法如下：(1)拆开接地干线与接地体的连接。(2)将两根接地棒分别插入地面40Omm深，一根离接地体40m远，另一根离接地体20m远。(3)把摇表置于接地体近旁平整的地方，然后进行接线。1)用一根连接线连接摇表上接线柱E和接地装置的接地体E'o2)用一根连接线连接摇表上接线柱C和离接地体40m远的接地棒Co3)用一根连接线连接摇表上接线柱P和离接地体20m远的接地棒P,o(4)缓慢转动手柄,若检流计指针从中间的0平衡点迅速向右偏转，说明原量程挡位选择过大,可将挡位选择至Xl挡位;若缓慢转动手柄，检流计指针从中间的0平衡点仍向右偏转，可将挡位选择至xl挡位。(5)逐渐加快手柄转速，使其达到120rmin.当检流计指针向某一方向偏转时，旋动电位器刻度盘，直至表针居中为止，使检流计指针指在中心线0平衡点。此时接地电阻电位器刻度盘上指示的电阻值读数乘以挡位的倍数，就是所测量接地体的接地电阻值。2、钳形接地电阻测试仪钳形接地电阻测试仪测量接地电阻值时不必使用辅助接地棒，也无需中断待测设备的接地，只需用钳头夹住接地体，就能安全、快速地测量出接地电阻值。以MS2301型钳形接地电阻测试仪为例，其使用方法如下：(1)当测试仪正常开机后，仪器会自动处于电流测量模式，按。键即可切换到电阻测量模式。(2)用钳头钳住待测接地体。若此时显示器上出现和钳头符号时表示钳头闭合不完全。应按压仪器扳机数次，重新闭合钳头，待钳头符号消失，则进入正常测量状态。(3)从显示屏上读取当前测量值。【技能操作】技能1使用手摇式接地电阻测试仪测量火灾自动报警系统接地电阻一、操作准备2、手摇式接地电阻测试仪(ZC29型)一台，两根接地棒，一根40m纯铜接地线，一根20m纯铜接地线，一根5m纯铜连接线。3、建筑消防设施检测记录表。二、操作程序步骤1拆开接地干线与接地体的连接。步骤2将手摇式接地电阻测试仪放置在离测试点l3m处，放置应平稳，便于操作。步骤3接线。E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地体E；接地棒P和接地棒C。步骤4埋设接地棒。使接地体E；接地棒P'、接地棒C'在一条直线上并相距20m,且接地棒P'位于E'和C'之间，两根接地棒插入地面约400mm深。(1)当测量火灾自动报警系统共用接地装置的接地电阻值时，其电阻值要求小于1。，且应将仪器上E-E两个接线柱间的镀铭铜板断开。(2)当测量火灾自动报警系统专用接地装置的接地电阻值时，其电阻值要求小于4。，且应将仪上E-E两个接线柱用镀铭铜板短接。步骤5校准定挡。检查检流计指针是否指在中心度线上，如有偏离，要进行机械调零。若测量火灾自动报警系统共用接地装置的接地电阻值时，其电阻值要求小于IQ,应将倍率开关挡位选择至x.l挡位;若测量火灾自动报警系统专用接地装置的接地电阻值时，其电阻值要求小于4,应将倍率开关挡位选择至Xl挡位。步骤6逐渐加快手柄转速,使其达到150rmin0当检流计指针向某一方向偏转时，旋动电位器刻度盘，使检流计指针指在中心线“0平衡点。此时电位器刻度盘上指示的电阻值读数乘以挡位的倍数，就是所测接地体的接地电阻值。步骤7填写建筑消防设施检测记录表。三、注意事项1、禁止在有雷击或被测接地体带电时进行测量2、当检流计指针缓慢移到0平衡点时,才能加摇表手柄转速，严禁在检流计指针仍有较大偏转时加快手柄的转速。一、操作准备1.火灾自动报警系统。2、钳形接地电阻测试仪（MS2301型）一台3、建筑消防设施检测记录表。二、操作程序步骤1开机。按键，进入开机状态。步骤2校准。开机后，钳形接地电阻测试仪将进行自校准，以获得较好的准确度。自校准时，显示"WAT,同时将显示CAL9、CAL8、CAL7、CALo进行校准计数。步骤3当仪器校准完成后，仪器进入上一次关机时的测量模式，若关机时仪器是处于电阻测量模式，则开机后仪器会显示原电阻测量值。步骤4当仪器正常开机后，仪器会自动处于电流量模式，按Q键切换到电阻测量模式。步骤5用钳头钳住火灾自动报警系统共用接地装置按地体或专用接地装置接地体。步骤6从测试仪显示屏上读取当前测量值。步骤7按下HOLD键,锁存显示当前测量状态和所测得的接地电阻值。步骤8存储测量值。当按下MEM键2s后，即可存储测量值。步骤9填写建筑消防设施检测记录表。三、注意事项1.在校准过程中，不能张开钳头或钳住被测体。2、当显示屏上出现杂讯符号NOISEm时，表示回路有干扰电流，此时的电阻测量值不准确。3、保持钳口接触平面清洁。4、目前钳形接地电阻测试仪种类较多，应按照制造商提供的方法进行测试。
