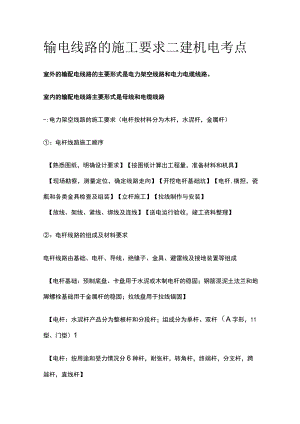

输电线路的施工要求 二建机电考点.docx
输电线路的施工要求二建机电考点室外的输配电线路的主要形式是电力架空线路和电力电缆线路。室内的输配电线路主要形式是母线和电缆线路-:电力架空线路的施工要求(电杆按材料分为木杆,水泥杆,金属杆):电杆线路施工顺序【熟悉图纸,明确设计要求】【按图纸计算出工程量,准备材料和机具】【现场勘察,测量定位,确定线路走向】【开挖电杆基础坑】【电杆,横担,瓷瓶和各类金具检查及组装】【立杆施工】【拉线制作与安装】【放线、架线、紧线、绑线及连线】【送电运行验收,竣工资料整理】:电杆线路的组成及材料要求电杆线路由基础、电杆、导线、绝缘子、金具、避雷线及接地装置等组成【电杆基础:预制底盘、卡盘用于水泥或木制电杆的稳固;钢筋混泥土法兰和地脚螺栓基础用于金属杆的稳固;拉线盘用于拉线锚固】【电杆:水泥杆产品分为整根杆和分段杆;组成分为单杆、双杆(A字形,11型、门型)1【电杆:按用途和受力情况分6种杆,耐张杆,转角杆,终端杆,分支杆,跨越杆,直线杆】【水泥杆材料要求:表面光洁平整,内外壁厚度均匀,不应有露筋、跑浆现象水泥杆不应出现纵向裂纹横向裂纹的宽度不应超过Olmm,长度不应超过电杆的1/3周长;杆长弯曲值不应超过杆长的1/1000【架空导线:高压架空线的导线大都采用铝、钢或复合金属组成的钢芯铝绞线或铝包钢芯铝绞线,避雷线则采用钢绞线或铝包钢绞线】【架空导线:低压架空线的导线一般采用塑料铜芯线】【架空线路的横担:装在电杆上端,用来固定绝缘子架设导线的;横担主要是角钢横担,瓷横担】【架空线路的金具:固定连接电杆、横担、绝缘子、拉线的一些金属附件,常用的有M形抱铁,U行抱箍,拉线抱箍,挂板,线夹,心形环等】【横担和金具要求:表面光洁,无裂纹,毛刺,飞边,砂眼,气泡等缺陷;热镀锌,局部锌皮脱落应涂防锈漆】【架空线路绝缘子:用来固定导线,是导线对地绝缘,并承受导线的垂直荷重和水平拉力;绝缘子应有良好的电气绝缘性能和足够的机械强度;常用的有针式绝缘子,蝶式绝缘子,悬式绝缘子】【架空线路绝缘子的材料要求:瓷件与铁件应结合紧密,铁件镀锌良好;瓷釉光滑无裂纹】【拉线:用来平衡电杆各方向的拉力,防止电杆弯曲或倾倒,在承力杆上均需装设拉线】【常用的拉线.普通拉线(尽头拉线);转角拉线;人字拉线(两侧拉线);高桩拉线(水平拉线)用于跨越道路、河流和交通要道】:电杆基坑施工及电杆组立【基坑施工之基坑定位:定位用经纬仪、测距仪、水准仪,地形复杂测量用全站仪和GPS测量仪;直线杆的顺线路方向位移,35Kv架空杆路不应超过设计档距的1%,IOKv及以下的不超过设计档距的3%【基坑施工之卡盘安装:位置,方向,深度符合设计要求;深度允许偏差为±50mm;无设计要求时,卡盘上平面距地面不应小于500mm【基坑施工之回填:杆塔基坑和拉线基坑应分层夯实,没回填300mm厚度应夯实一次;坑口地面应筑防沉层,高度宜为300-500mm;工程移交时,坑口回填土不应低于地面】【电杆组立之分段杆对接:分段金属杆对接通常用法兰和插接;分段水泥杆对接采用焊接,焊接后整杆弯曲度不应超过电杆全长的2/1000【电杆组立之水泥杆立法:立杆有汽车起重机立杆,三脚架立杆,人字抱杆立杆,架杆立杆等;单杆直立后倾斜度允许偏差值:IOKv以上的电杆不应大于杆长的3/1000,1OKV及以下的不应大于杆顶直径的1/2;架杆方法只能用于竖立木杆和长度8m以下的水泥杆】【横担安装之横担制作:横担用角钢制作并进行镀锌处理】【横担安装:金属横担用螺栓固定到电杆上,安装应平正;瓷横担安装】【横担安装位置要求:10KV及以下直线杆的单横担安装在负荷侧,90。转角杆,分支杆和终端杆采用单横担,安装在拉线侧;边相的瓷横担不能垂直安装,中相瓷横担应垂直地面】【绝缘子安装时应清除表面灰垢,附着物,安装牢固,连接可靠,防止积水】【拉线制作:镀锌钢丝拉线股数不少于3股,单股直径不小于4mm,绞合应均匀受力相等,不应出现抽筋现象;钢绞线拉线采用截面不小于25mm2的钢绞线制作】【拉线安装:拉线盘的埋设深度和方向符合设计要求;同一电杆上装设多条拉线时,各拉线的受力应一致;上把拉线绝缘子距地面不应小于2.5m【导线架设之放线:拖放法是将导线盘架设在放线架上,采用人力或机械力牵行拖放导线;展放法是将线盘架设在汽车上边行驶边展放导线】【导线架设之导线连接要求:导线连接接触良好,接触电阻不超过同长度导线电阻的L2倍;导线连接处要有足够的机械强度,强度不应低于导线强度的95%;任一档距内的导线只能有一个接头,跨越铁路、高速公路、通行河流区域不得有接头;不同金属不同截面的导线,只能在杆上跳线处连接;导线压接选择与其型号相符的连接管】【导线架设之紧线:选择和导线线径规格相应的紧线器;紧线分段进行;紧线时对横担两侧的导线要同时收紧;注意导线的垂弧度,按照规定的垂弧度松紧导线】【导线架设之垂弧度:按当地环境温度、档距,从弧垂表或曲线表查找对应的垂弧度;通过目测或垂弧测量尺测量弧垂是否达到要求】【导线架设之导线在绝缘子上的固定方法:顶绑法,终端绑扎法,耐张线夹固定导线法】【电力架空线路试验:测量线路的绝缘电阻不应小于验收规范;检查架空线各相的两侧相位应一致;在额定电压下对空载线路冲击合闸试验进行三次;测量杆塔的接地电阻应符合设计规定;用红外线测温仪测量接头温度来检验接头连接质量】【架空线路与10/0.4KV变电所的连接】【临时用电架空线路的施工要求J
