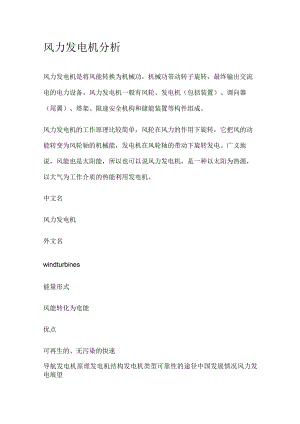

    风力发电机分析.docx

    风力发电机分析风力发电机是将风能转换为机械功,机械功带动转子旋转,最终输出交流电的电力设备。风力发电机一般有风轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。风力发电机的工作原理比较简单,风轮在风力的作用下旋转,它把风的动能转变为风轮轴的机械能,发电机在风轮轴的带动下旋转发电。广义地说,风能也是太阳能,所以也可以说风力发电机,是一种以太阳为热源,以大气为工作介质的热能利用发电机。中文名风力发电机外文名windturbines能量形式风能转化为电能优点可再生的、无污染的快速导航发电机原理发电机结构发电机类型可靠性的途径中国发展情况风力发电展望简介许多世纪以来,风力机同水力机械一样,作为动力源替代人力、畜力,对生产力的发展发挥过重要作用。近代机电动力的广泛应用以及二十世纪50年代中东油田的发现,使风力机的发展缓慢下来。70年代初期,由于石油危机,出现了能源紧张的问题,人们认识到常规矿物能源供应的不稳定性和有限性,于是寻求清洁的可再生能源遂成为现代世界的一个重要课题。风能作为可再生的、无污染的自然能源又重新引起了人们重视。发电机原理是将风能转换为机械能,机械能转换为电能的电力设备。广义地说,它是一种以太阳为热源,以大气为工作介质的热能利用发动机。风力发电利用的是自然能源。相对柴油发电要好的多。但是若应急来用的话,还是不如柴油发电机。风力发电不可视为备用电源,但是却可以长期利用o风力发电机风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。依据目前的风力发电机技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。风力发电正在世界上形成一股热潮,因为风力发电没有燃料问题,也不会产生辐射或空气污染。风力发电在芬兰、丹麦等国家很流行;我国也在西部地区大力提倡。小型风力发电系统效率很高,但它不是只由一个发电机头组成的,而是一个有一定科技含量的小系统:风力发电机+充电器+数字逆变器。风力发电机由机头、转体、尾翼、叶片组成。每一部分都很重要,各部分功能为:叶片用来接受风力并通过机头转为电能;尾翼使叶片始终对着来风的方向从而获得最大的风能;转体能使机头灵活地转动以实现尾翼调整方向的功能;机头的转子是永磁体,定子绕组切割磁力线产生电能。风力发电机因风量不稳定,故其输出的是1325V变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流220V市电,才能保证稳定使用。机械连接与功率传递:水平轴风机桨叶通过齿轮箱及其高速轴与万能弹性联轴节相连,将转矩传递到发电机的传动轴,此联轴节应按具有很好的吸收阻尼和震动的特性,表现为吸收适量的径向、轴向和一定角度的偏移,并且联轴器可阻止机械装置的过载。另一种为直驱型风机桨叶不通过齿轮箱直接与电机相连风机电机类型发电机结构机舱:机舱包容着风力发电机的关键设备,包括齿轮箱、发电机。维护人员可以通过风力发电机塔进入机舱。机舱左端是风力发电机转子,即转子叶片及轴。转子叶片:捉获风,并将风力传送到转子轴心。现代600千瓦风力发电机上,每个转子叶片的测量长度大约为20米,而且被设计得很象飞机的机翼。轴心:转子轴心附着在风力发电机的低速轴上。低速轴:风力发电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风力发电机上,转子转速相当慢,大约为19至30转每分钟。轴中有用于液压系统的导管,来激发空气动力闸的运行。齿轮箱:齿轮箱左边是低速轴,它可以将高速轴的转速提高至低速轴的50倍。高速轴及其机械闸:高速轴以1500转每分钟运转,并驱动发电机。它装备有紧急机械闸,用于空气动力闸失效时,或风力发电机被维修时。发电机:通常被称为感应电机或异步发电机。在现代风力发电机上,最大电力输出通常为500至1500千瓦。偏航装置:借助电动机转动机舱,以使转子正对着风。偏航装置由电子控制器操作,电子控制器可以通过风向标来感觉风向。通常,在风改变其方向时,风力发电机一次只会偏转几度。电子控制器:包含一台不断监控风力发电机状态的计算机,并控制偏航装置。为防止任何故障(即齿轮箱或发电机的过热),该控制器可以自动停止风力发电机的转动,并通过电话调制解调器来呼叫风力发电机操作员。液压系统:用于重置风力发电机的空气动力闸。冷却元件:包含一个风扇,用于冷却发电机。此外,它包含一个油冷却元件,用于冷却齿轮箱内的油。一些风力发电机具有水冷发电机。塔:风力发电机塔载有机舱及转子。通常高的塔具有优势,因为离地面越高,风速越大。现代600千瓦风汽轮机的塔高为40至60米。它可以为管状的塔,也可以是格子状的塔。管状的塔对于维修人员更为安全,因为他们可以通过内部的梯子到达塔顶。格状的塔的优点在于它比较便宜。风速计及风向标:用于测量风速及风向尾舵:常见于水平轴上风向的小型风力发电机(一般在IOKW及以下)。位于回转体后方,与回转体相连。主要作用一为调节风机转向,使风机正对风向。作用二是在大风风况的情况下使风力机机头偏离风向,以达到降低转速,保护风机的作用。发电机类型根据定桨矩失速型风机和变速恒频变桨矩风机的特点,国内目前装机的电机一般分为二类:1,异步型(1)笼型异步发电机;功率为600125kW750kW800kW12500kW定子向电网输送不同功率的50Hz交流电;(2)绕线式双馈异步发电机;功率为150OkW定子向电网输送50HZ交流电,转子由变频器控制,向电网间接输送有功或无功功率。2,同步型(1)永磁同步发电机;功率为75OkWl20OkWI50OkW由永磁体产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电(2)电励磁同步发电机油外接到转子上的直流电流产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电根据叶片形式的不同,现有风力发电机分为以下两类:3,水平轴世界上目前利用最多的形式,功率最大5MW左右。4,垂直轴21世纪初由中国、日本、欧洲几乎同时发明的一种新型风力发电机,有别于最早的垂直轴风力发电机(达里厄型),效率高于水平轴风力发电机,无噪音和转向机构,维护简单。已成为欧美市场中小型风力发电机的首选。世界上目前最大功率是由上海模斯电子设备有限公司(MUCE)生产的50千瓦垂直轴风力发电机,日本最大功率30千瓦,英美国家生产的功率在1千瓦到10千瓦之间。最近,国内外多家公司提出了建造超大型垂直轴风力发电机的计划(IOMW),此项计划得到落实后,由于成本远低于目前的风力发电机,必将逐步取代水平轴风力发电机,成为世界新能源的主力军!Ikw垂直轴风力发电机可靠性的途径研究表明提高风力发电机可靠性的途径主要包括以下内容。技术人员培训首先要组建一个具有可靠性理论知识的工程师团队,培养工程师在工作过程中逐渐掌握可靠性理论,并让他们理解可靠性对风力发电机组运行和发展的重要性和意义。可靠性设计可靠性工程师需要在产品设计的早期阶段关注可靠性问题,并评估设计概念对可靠性产生的影响。同时利用计算机辅助工程分析软件对产品进行反复设计和测试,以解决设计上的问题,从而设计出高可靠性风力发电机的模型。可靠性测试风力发电机组的组件提供商必须使正规的测试成为常规,以确保配件的可靠性,同时,对于风力发电机组原型装配测试也是绝对必要的。可靠性试验的目的是尽早发现潜在的问题,并最终使系统满足其可靠性。可靠性测试应在多个层次进行,尤其是复杂的系统应在组件、组装过程、子系统和系统的各个层面开展测试。如应先测试各组件,测试通过后再进行整体测试,从而降低项目风险。系统可靠性测试中,在每个级别测试后都应产生可靠性故障报告,再进行分析和纠正,这样可提高可靠性试验的水平。虽然这种测试要花费大量的时间和费用,但是这些比起在实际运行中因故障而长期停机和由于产品的不稳定所造成的损失,还是值得的。对于海上风力发电机,这种测试更需要严格执行。安装监控系统风力发电机组设备可使用如振动监测分析设备或安装能发现紧急故障早期征兆的精密仪器。这些状态监测系统(CC)nditionMonitorigSyStemS,CMS)在发现问题超过预警时,可触发维护过程。故预知维修与状态检修也是提高系统可靠性的重要方式。中国发展情况2006年,中国共有风电机组6469台,其中兆瓦级机组占21.2%,2007年,这个比例跃升为38.1%,提高了16.9个百分点。2007年,全球风力发电的累计装机容量已达9.41万兆瓦,比上一年的7.42万兆瓦增加27%o2007年,中国风电装机为605万千瓦,提前3年实现2010年的规划目标;2001年到2007年的6年间,中国风电装机增长了14倍;仅2007年一年,中国风电装机就增加344.9万千瓦,比中国风电有史以来的累积总量还多。随着风电产业的高速发展,风电设备供不应求。近年来,新兴市场的风电发展迅速。在国家政策支持和能源供应紧张的背景下,中国的风电特别是风电设备制造业也迅速崛起,已经成为全球风电最为活跃的场所。2006年全球风电资金中9%投向了中国,总额达16.2亿欧元(约162.7亿元人民币)。2007年,中国风电装机容量已排名世界第五。中国巨大的风电市场以及廉价的劳动力成本,吸引了大量国外风电巨头纷纷在中国设厂,或采取与国内企业合资的方式,生产的产品都被贴上了中国制造的标签。中国制造的风电设备产品占据越来越大的市场份额,风机产品正在经历一个由全球制造向中国制造的转变。由于风电属于新能源范畴,无论是成本还是技术同传统的火电、水电相比还有较大的差距,因而风电的快速发展需要国家政策的大力扶持。纵观风电发展迅速的国家如德国、西班牙、印度,无一例外地都给予风电产业巨大的政策优惠。中国对风电的政策支持由来已久,力度也越来越大,政策支持的对象也由过去的注重发电转向了注重扶持国内风电设备制造。国家的政策支持将是风电设备制造业迅猛发展的根本保障,随着中国国产风机设备的自主制造能力不断加强,国家的政策支持力度也将越来越大,风电设备制造业面临难得的历史发展机遇。
