螺杆泵备件采购技术规范.docx

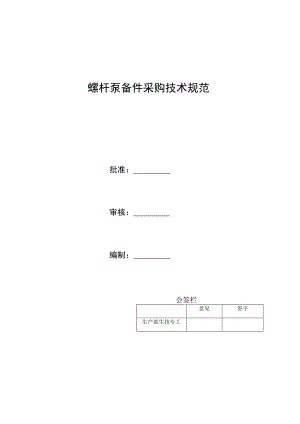

螺杆泵备件采购技术规范批准：审核：编制：会签栏意见签字生产部生技专工华能榆社发电有限责任公司二。二三年九月螺杆泵备件采购技术规范1.总则本技术规范书适用于华能榆社发电有限责任公司（以下简称：榆社电厂）螺杆泵G20-1备件、污泥泵2PNT9.5-11、长轴深井泵200QJ80-4447采购项目。本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质服务。如投标方没有对本技术规范书提出书面异议，招标方则可认为投标方提供的服务完全满足本技术规范书的要求。如招标方有除本技术规范书以外的其他要求，应以书面形式提出，经双方讨论、确认后，载于本技术规范书。本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。本技术规范书经双方共同确认和签字后作为合同的技术附件，与合同正文具有同等效力。在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。2.项目概况2.1 厂址榆社电厂位于山西省晋中地区的榆社县台曲村，距太原东南方向120公里，距榆社县城城南10公里处，紧靠太焦铁路线、太长高速，交通便利。2.2设备概况榆社电厂脱硫废水处理系统石灰乳加药泵为螺杆泵，型号为G20-1,所有与液体接触的部件为304不锈钢制造，现其传动轴、连接轴、螺杆轴、定子和万向节磨损严重，需更换。生活污水处理污泥泵、回收泵（长轴深井泵）长期运行腐蚀严重需更换，其型号分别为2PNT9.5T1,200QJ80-4447,均须配套电机,污泥泵2PN-19.5-11配套底座。投标方提供的所有备件须符合与现场相应设备配套使用。2.3备件技术规范2.3.1螺杆泵G201备件技术规范2.3.1.1螺杆泵G201为单螺杆泵，因耐腐蚀、耐磨要求，传动轴、连接轴、定子、万向、螺杆轴材质均为304不锈钢。2.3.1.2口径25毫米。2.3.1.3工作压力0.6MPa02.3.1.4转速850rmino2.3.2污泥泵2PN-19.5-11技术规范2.3.2.1配套电机功率IlKW02.3.2.2扬程19.5米。2.3.2.3额定流量471/h。2.3.2.4出水口径100mm02.3.2.5转速1450nmimo2.3.3长轴深井泵200QJ80-4447技术规范2.3.3.1200QJ80-4447为4级立式离心泵，配套电机。2.3.3.2扬程44米。2 .3.3.3额定流量8(3h°序号名称型号厂家购买数量备注1.螺杆泵备件传动轴G20-1-5上海长申泵业5304不锈钢2.螺杆泵备件连接轴G20-1-3上海长中泵业5304不锈钢3.螺杆泵备件定子G20-1-1上海长申泵业10304不锈钢4.螺杆泵备件万向节G20-1-2上海长申泵业10304不锈钢5.螺杆泵备件螺杆轴G20-1-4上海长申泵业10304不锈钢6.其它液体泵污泥泵2PN-19.5-112配套电机、底座7.长轴深井泵200QJ80-44471配套电机3 .供货范围要求购买备件质量不得低于原厂质量，并附出厂证明、产品合格证等质量证明文件，使用周期应与原厂配件使用周期相符。投标方提供的所有备件须符合与现场相应设备配套使用。4 .供货要求投标方负责将采购的物资运输至招标方指定的地点。设备应装设用耐腐蚀不锈钢板制作的金属铭牌，铭牌信息至少应包括下列内容：货品名称、设备制造厂名称、制造年月、制造厂产品编号、制造许可证编号、规格型号等。5 .性能、质量保证5.1 当本技术规范书与某项标准、规范有矛盾时，供货方应以书面形式通知招标方，并提出解决办法。5.2 在签订订货合同与投料生产前，由于标准、规范及规定的更改，投标方应向招标方提出，否则由此引起的后果由投标方负责。5.3 在图纸设计和材料选择方面应准确无误，加工工艺无任何差错，技术文件及图纸要清晰、正确、完整，设备能满足安装，启停、正常运行和维护的要求。5.4 在安装和设备质保期间发现部件缺陷、损坏情况时，供货方应首先提供更换的零部件并由投标方免费更换。5.5 在设备质量保证期后，供货方仍有义务对设备的完好和正常运行提供技术支持。当设备出现故隙时，供货方仍应积极配合招标方解决技术问题及保证及时提供检修零部件。5.6 如产品质量和性能与标准不符时，收货方有权拒绝验收，供货方应负责修理、更换或赔偿。5.7 供货方有责任将安装、试运资料按规定完整、及时提交给收货方，并指导安装和试运至设备正常运行。5.8 在合同有效期内，供货方不能满足收货方技术要求，收货方有权终止合同。6 .质保期备件至安装使用之日起，产品质保期和保修期限不少于一年质保的承诺。7 .供货周期7.1 自合同签定之日起15日内供货至榆社电厂。7.2质保期内一旦产品出现质量问题，要求投标方在24小时内予以响应并将设备部件无偿更换。
