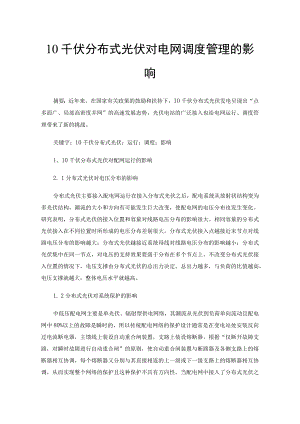

10千伏分布式光伏对电网调度管理的影响.docx

10千伏分布式光伏对电网调度管理的影响摘要：近年来，在国家有关政策的鼓励和扶持下，IO千伏分布式光伏发电呈现出“点多面广、局部高密度并网”的高速发展态势，光伏电站的广泛接入也给电网运行、调度管理带来了新的挑战。关键字：10千伏分布式光伏；运行；调度；影响1、10千伏分布式光伏对配网运行的影响2. 1分布式光伏对电压分布的影响分布式光伏主要接入配电网运行在接入分布式光伏之后，配电系统从放射状结构变为多光伏结构，潮流的大小和方向有可能发生巨大改变，使配电网的电压分布也发生变化。研究表明，分布式光伏的接入位置和容量对线路电压分布的影响很大。相同容量的分布式光伏接入在不同位置时所形成的电压分布差别很大，分布式光伏接入点越接近末节点对线路电压分布的影响越大；分布式光伏越接近系统母线对线路电压分布的影响越小；分布式光伏集中在同一节点，对电压的支持效果要弱于分布在多个节点上。不改变分布式光伏接入位置的情况下，电压支撑由分布式光伏的总出力决定。总出力越多，与负荷的比值越高，电压支撑就越大，整体电压水平就越高。1. 2分布式光伏对系统保护的影响中低压配电网主要是单光伏、辐射型供电网络，其潮流从光伏到负荷单向流动且配电网中80%以上的故障是瞬时的，所以传统配电网络的保护设计通常是在变电站处安装反向过电流断电器，主馈线上装设自动重合闸装置，支路上装设熔断器。根据“仅断开故障支路，对瞬时故障进行自动重合闸”的原则，使自动重合闸装置与断路器及各侧支路上的熔断器相互协调，每个熔断器又分别与其直接相连的上一级或下一级支路上的熔断器相互协调，从而实现整个网络的保护且这种保护不具有方向性。当配电网中接入了分布式光伏之后，放射状网络将变成遍布光伏和用户互联的网络，从而改变了故障电流的大小、持续时间及其方向；分布式光伏本身的故障行为也会对系统的运行和保护产生影响。因此，分布式光伏将对配电网原有的继电保护产生较大的影响。1）分布式光伏引起保护拒动作。分布式光伏提供的故障电流降低了所在线路保护的检测电流值，使相应保护因达不到动作值而不能起动。2）分布式光伏引起保护误动。相邻馈线的故障有可能会使原本没有故障的馈线跳闸而失去光伏。3）由于熔断器和传统的自动重合闸不具备方向性，大量改动原配电网的系统保护装置需要大量成本，因此，并网分布式光伏必须与配电网原有的保护相配合并适应它。4）分布式光伏可能改变配电网故障电流水平，故障水平的提高要求开关设备的升级，从而带来投资的增加,而故障水平的降低则可能给过电流保护带来问题。2、10千伏分布式光伏对电网调度管理的影响1.1 技术支撑手段不足由于安全接入区建设滞后及管理不到位等原因，分布式光伏电站信息采集率较低，接入380V/20V电压等级的分布式光伏电站相关信息主要通过无线方式接人供电公司用电信息采集系统，且数据实时性、可靠性较差。整体来看，分布式光伏电站基本处于自由发电状态，且多为不可观、不可测2. 2配电网调度承载力不足随着分布式光伏电站并网规模快速增大，调度对象数量和种类大幅增加，致使配电网调度的新增业务快速增长。主要包括并网前期、调度运行等管理工作，加之县调人员到位率低（不足70%）,配电网调度承载力不足。2. 3相关制度流程不完善作为县级调度，在分布式光伏发电用户并网方面未接到明确的相关规定，省电力公司在分布式光伏电站并网指南中电网层面业务文件及规范提出的相关要求为：IOkV及以上电压等级项目由地市公司调控中心组织完成并网验收并与用户签订调度协议；380V/220V项目由地市/县公司营销部（客户服务中心）组织完成。县级调度在对分布式光发电用户管理上目前其实处于被动和盲区状态。3、提高10千伏分布式光伏对电网调度管理的影响接入配网的调度分析2.1 分布式光伏接入配电网的电压等级。考虑到分布式光伏并网后电网的电能质量及安全稳定运行，分布式光伏接入配电网时需考虑公共连接点处是否已有其他光伏并网，分布式光伏并网点的选择不同会对电网的电压稳定和安全保护带来不同的影响，因此分布式光伏并网点的确定原则必须总体考虑各分布式光伏的共同影响，以选择合适的并网点，最小化分布式光伏对电网的影响。3. 2分布式光伏接入系统方案。分布式光伏接入电网之前应明确并校核以下几点，确保分布式光伏可靠、安全、最优接入：1）校核分布式光伏所接入配电线路的载流量；2）校核分布式光伏并网方式；3）校核配电台区间的接线情况。4. 3分布式光伏并网接口/装置功能要求接入IOkV及以上电压等级的分布式光伏，应能够采集并网运行信息，主要包括并网点开关状态，并网点电压和电流,分布式光伏输送有功、无功功率，发电量等，并上传至相关电网调度部门。3. 4继电保护和安全自动装置技术要求。在继电保护和安全自动装置配置方面，应符合相关继电保护技术规程、运行规程和反事故措施的规定，从光伏安全运行出发，严格落实反事故措施，装置定值应与电网继电保护和安全自动装置配合整定，必要时应按双侧光伏线路完善保护配置，防止发生继电保护和安全自动装置误动、拒动。（5）电能质量技术要求。分布式光伏发出电能的质量，在谐波、电压偏差、电压不平衡度、电压波动和闪变等方面应满足相关的国家标准。同时，分布式光伏接入配电网后，公共连接点电能质量指标应满足GB/T123252008、GB/T123262008.GB/T145491993等电能质量现行国家标准的相关要求。（6）大规模分布式光伏分散接入配电网呈现出无序状态，对不同类型分布式光伏的接入进行主动管控是保证配电网有序稳定运行的前提。分布式光伏接入配电网前应按NB/T330112014的规定进行测试，分布式光伏并网运行应满足GB/T335922017分布式光伏并网运行控制规范、Q/GDW106672016分布式光伏接入配电网运行控制规范的要求。分布式光伏并网测试的检测点为光伏并网点，应由具有相应资质的单位或部门进行检测，并在检测前将检测方案报所接入电网调度机构备案。（7）加强运行管理。一是规范分布式光伏电站资料信息管理，加强分布式光伏电站基础台账建设，为规划建设和调度运行管理提供基础支撑。二是加强继电保护、安全自动装置等二次专业管理，强化网络安全防护体系建设。三是强化配电网调度管理体系建设。按照国家电网公司供电企业定员标准，加强县级调度队伍建设，提高人员到位率。（8）完善技术支撑手段建设。一是加快配网自动化终端建设，规范信息接入路径及方式，提高分布式光伏电站信息接入率，实现分布式光伏发电可观、可测。二是深人推进营配调贯通，加强与营销系统及“光伏云网”数据共享。4、结语总之，为适应高比例分布式光伏电站接入需要，应认真总结经验，加强专业协调机制建设，根据工作实际逐步完善分布式光伏发电用户管理流程和制度，实现分布式光伏电站与电网协调有序发展，提高调度运行管理水平。参考文献：1.杜力，杨乐新，尹成.分布式光伏接入对电网调控运行的影响与管控JL农村电工，2019,（1）：36.2章婷，谢宗喜.光伏扶贫电站并网对配电台区的影响与对策J.农村电气化，2018,(4)：77
