改移河道技术方案.docx

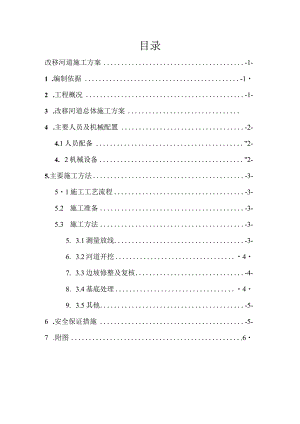

目录改移河道施工方案-1-1 .编制依据-12 .工程概况-1-3 .改移河道总体施工方案4 .主要人员及机械配置-2-4.1人员配备"2-4. 2机械设备"2-5.主要施工方法-3-51施工工艺流程-3-5.2 施工准备-3-5.3 施工方法-3-5. 3.1测量放线-3-6. 3.2河道开挖47. 3.3边坡修整及复核-4-8. 3.4基底处理49. 3.5其他-5-6 .安全保证措施-5-7 .附图.6改移河道施工方案1 .编制依据1.1 亚行贷款酒泉市城市环境综合治理项目西一大桥施工图纸。1.2 国家、酒泉市有关部门颁布的水利、环保、安全等方面的法律法规要求。1.3 河道管理范围内建设项目管理的有关规定1.4 中华人民共和国河道管理条例1. 5现场勘测及调查了解的河道环境、河流线路等条件。以及我公司多年在河道中从事施工的经验。2 .工程概况亚行贷款酒泉市城市环境综合治理项目西一大桥起止桩号K4+054K4+632,线路全长578米。位于酒泉市西郊工业区盘旋西路与纬二路之间地段。全桥跨越北大河，桥梁起、终点分别与南、北平交口相接。桥梁所处地区地质覆盖层主要为卵石与回填土。西一大桥所在区域常年无水，仅在上游水库放水时有水流经过。北大河河堤宽约580m,根据2013年11月份放水情况得知，放水时候水面宽约100m,平均深度50cmo3 .改移河道总体施工方案由于西一大桥施工工期较为紧张，为确保上游6月份水库放水时，水流不影响现场施工，我部拟定进行河道改移。河道改移起点从距西一大桥上游546m起，与原有河道过水区域相交位置为起点；终点设在距西一大桥下游50m处，河道全长626m。新修河道穿越北大桥2#、3#墩柱之间。新修河道底宽17m,顶宽20m,深3m,河道边坡为1：0.5o采用挖机进行开挖，开挖出的土方均清运至距离西一大桥约3km处的临时磴场。全河道挖方量约34705m3。同时，为防止水流过大、溢出河道，对主桥承台施工及5#过渡墩桩基施工造成影响和损失，我部将在西一大桥左幅主桥承台、5#过渡墩上游、两侧设置临时拦水坝，拦水坝高3m,坡脚安放铁丝石笼，防止水流冲刷边坡及坡脚。详见附图西一大桥改移河道施工平面示意图。4 .主要人员及机械配置4.1 人员配备主要管理人员配备表4-1-1序号姓名职务工作内容1邓蔚现场副经理现场施工组织管理2王泽升项目总工施工技术总负责3沈俊华安全总监现场安全监督与指导4祁继超安质部长工程质量检查与监督5邢雁工程部长现场技术指导6全海超技术员现场技术指导7雷洋测量班长现场放线、测量8管培苗物资员机械调配4. 2机械设备主要机械配备表4-2-1序号设备名称规格/型号数量1挖掘机小松PC2202台2装载机ZL-501台3压路机22t1台4全站仪拓普康1台5水准仪精密水准仪1台5.主要施工方法5.1 施工工艺流程施工准备一A测量放线一河道开挖一边坡修整一边坡坡度复核A基底处理5. 2施工准备(1)抽调具有丰富经验的管理人员和施工人员，组织合理的施工机具；(2)制定相应的确保节点工期、质量、安全、文明施工等管理措施，明确分工，落实责任；(3)做好施工机械、人员的安全和技术交底；(4)现场勘察，具体了解现场的实际情况和施工任务的重难点;(5)测量控制，对河道改线两侧加密控制网和水准点，建立河道改移控制网；(6)对开挖区域内调查管线敷设情况。5. 3施工方法6. 3.1测量放线改移河道全长626m,为保证河道平面位置及高程控制的准确性,在施工现场设置足够量的互相通视的控制点及水准点。由测量班放出河道开挖边线，并将边线用白灰洒出，便于挖机司机作业；技术员现场进行标高测设，每20m测量原地面标高并记录，便于后期实测河道底标高。7. 3.2河道开挖北大河河道内地质均为常年沉积的砾卵石，开挖无石方。改移河道主要工程为砾卵石层开挖，为确保在河道上游水库放水之前完成施工，我部拟采用两台挖机进行同时开挖，现场派施工员一名进行指挥，将开挖出的土方统一堆放至河道北侧，堆放的河道弃磴可作为临时河堤。现场施工员用钢卷尺对开挖完成的河道进行初步量测，用数据进行指挥挖机作业，同时技术人员使用水准仪进行测量，检查河道深度是否达到要求。8. 3.3边坡修整及复核对开挖完成的河道边坡由测量班初步进行测量，若未达到设计坡比，施工员将继续指挥挖机进行刷坡，直到符合设计坡比；若达到设计要求，挖机用挖机斗将边坡尽量挤压密实，使得边坡较为稳定，从而防止河道边坡松散，流水冲刷后进入河道，减少河道通流量和堵塞河道。测量班人员定时对开挖的河道边坡进行复核，确保河道边坡坡率符合要求。5.3.4基底处理为保证河道基底平整密实，防止水流将基底松散土石带动，从而形成堆积影响通水和堵塞，项目部拟采用压路机进行压实作业。首先由挖机对河道基坑底进行初步平整和碾压，再用22T高频压路机进行高频振动压实。其碾压原则为“先边后中，先静后振”相邻轨道须重叠3050cmo5.3.5主桥承台拦河坝施工由于接到上级通知，上游水库放水在6月中旬左右，根据项目部施工计划和进度情况，此时正在施工主桥承台和过渡墩桩基工程。为防止因水流过大，改移河道通水量不能满足排水而溢出河道，对正在施工的主桥承台和桩基工程造成影响和损失，我部决定在主桥承台和过渡墩上游和两侧开始修筑围堰分流坝，可使水流未进入施工现场便从两侧引流至桥梁下游。从而保护了施工现场、不耽误施工进度。围堰分流坝拟修筑3m高，每侧堤坝长约90m。修筑堤坝材料使用主桥承台基坑开挖的土石方。拦河堤坝坡脚采用安放铁丝石笼，厚1m,宽3mo铁丝石笼采用镀锌铁丝，铁丝石笼骨架采用铁丝绑扎、相邻石笼采用铁丝连接。铁丝石笼骨架与河床间采用中22,L=L5m的螺纹钢筋打入地下，打入深度为Inb横向间距1m。钢筋与铁丝石笼骨架连接采用铁丝绑扎。石笼中采用粒径不小于20cm的岩石进行填充。6.安全保证措施(1)加强安全教育和安全交底工作，进入施工现场必须带安全帽。(2)机械施工区域禁止无关人员进入场地内，挖掘机工作回转半径内不得站人或进行其他作业。在危险地段应设置明显警示标志和护栏。(3)人员进入河道基坑内必须带好安全帽，同时不得进入挖机旋转范围内。(4)开挖期间内，指挥人员要经常观察挖机所处位置的边坡稳定情况，防止边坡垮塌，使得挖机倾倒进河道基坑内，造成人员受伤和机械受损。(5)及时与上级部门沟通，确定放水日期，加快现场施工进度,防止施工进度滞后产生损失。7.附图西一大桥改移河道施工平面示意图新修河道断面图铁丝石笼布置示意图西一大桥改移河道施工平面示意图新修河道断面图20m17m施工技术方案报审表合同编号:文件编号:工程名称:承建单位:致现报上工程的技术、工艺方案，方案详细说明和图表见附件,请予以审查和批准。承建单位：年月日监理工程师审查意见：审查意见：口同意口修改后再报（见附言）不同意监理工程师：年月日总监理工程师审定的意见：审查意见：口同意口修改后再报（见附言）不同意总监理工程师：年月日注：特殊技术、工艺方案经总监理工程师批准，一般由监理工程师审批。由承建单位呈报三份，审批后监理工程师、总监理工程师各一份，返承建单位一份
