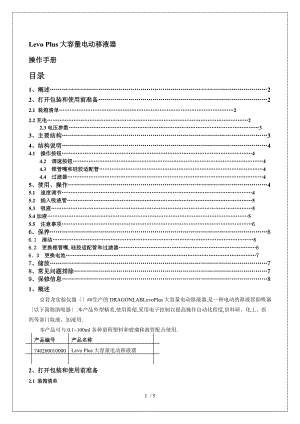

大龙Levo-Plus大容量电动移液器使用说明书.doc

Levo Plus大容量电动移液器操作手册目录1、概述22、打开包装和使用前准备22.1 装箱清单22.2充电22.3电压参数33、主要结构34、结构说明44.1 操作按钮44.2 调速按钮44.3 锥管嘴和硅胶适配管44.4 过滤器45、使用、操作45.1 速度调节45.2 插入吸液管55.3 吸液55.4加液55.5 注意事项66、保养66.1 清洁66.2 更换锥管嘴,硅胶适配管和过滤器663 更换电池77、储放78、常见问题排除79、保修信息81、概述京君龙实验仪器#生产的DRAGONLABLevoPlus大容量电动移液器,是一种电动的移液管助吸器以下简称助吸器.本产品外型精美,使用简便,采用电子控制以提高操作自动化程度,供科研、化工、医药等部门取液、加液用.本产品可与0.1100ml各种量程塑料和玻璃移液管配合使用. 产品编号产品名称740200010000Levo Plus大容量电动移液器2、打开包装和使用前准备2.1 装箱清单助吸器AC充电器 安装支架操作手册0.45m疏水过滤器质量保证书电池如果缺少上述任何物品,请就近与DRAGONLAB代理商联系.2.1 充电助吸器首次使用前,须充电10小时,以确保电力充足.以后每次充电时间在2-3小时即可.将AC充电器连接电源装置之前,请检查输入电压与端口是否符合当地要求.将AC充电器上的电源线插入助吸器手柄底部的充电插孔,另一端插入电源插座,为设备充电图1.图1注意：助吸器仅限使用本公司配套提供的AC充电器进行充电.LCD液晶显示屏上显示电池电量,电量条的数量表示电量充足程度.采用特殊的电路设计,可防止电池充电过量,而且助吸器可在方便的时候随时充电,不必一次充满.2.2.电压参数电池：3.6V, 800mA, 可充电锂电池AC充电器要求,输入：AC100240V,输出：4.2V, 500mA外壳锥管嘴吸液按钮加液按钮电池盖液晶显示屏调速按钮充电插孔3、主要结构图2图24、结构说明4.1 操作按钮在手柄前部有2个操作按钮,在上面的为吸液按钮,在下面的为加液按钮.通过改变对操作按钮压力的大小,能很好的调节吸液和加液速度.4.2 调速按钮调速按钮位于液晶显示屏的下方,可通过调速按钮来设定您所需要的吸液、加液速度.4.3 锥管嘴和硅胶适配管与助吸器配套提供的锥管嘴与硅胶适配管组成的吸液嘴组件,可与0.1100ml各种量程塑料和玻璃移液管有刻度或无刻度的,包括巴斯德吸液管配合使用.4.4 过滤器 卸下锥管嘴,即显露出一个疏水过滤器0.45m,它位于锥管嘴上端,过滤器对助吸器起辅助性保护作用.它是本公司推荐用于助吸器的新颖过滤器.注意：助吸器未装过滤器不能使用,由于超量的吸液而使过滤器弄湿,将会减慢或阻碍液体的流动,如果出现超量吸液的情况,应立即更换过滤器.5、使用、操作图35.1 速度调节使用液晶显示屏下方的调速按钮图3,可以设定所需的吸液和加液速度,吸液和加液速度各有八档,""为增加,""为减少按钮上有""""标记.液晶显示屏的下方会显示您所选择的速度.另外,还可利用重力作用进行排液.通过电路反馈自动调节吸液和分液的速度.注意：在操作中,加液速度的增加与减慢,还可通过手指按压操作按钮进行调节.5.2 插入吸液管 轻轻将吸液管推入硅胶适配管中,仔细放置到位.为使吸液管能正确地插入,分别用手握住助吸器锥管嘴上部和吸液管的上端.5.3 吸液 选定适合的速度,按压吸液按钮,吸入液体略超过所需的容量刻度. 将吸液管离开容器液面. 按压加液按钮,排出部分液体,使吸液管内液体的弯月底面达到刻度.5.4 加液助吸器提供两种不同的加液模式 触与排液按扭,感觉到稍加按压,此时的加液功能则由自身重量作用,使液体自然地流出.当电机速度为零时,按下排液键,液体靠重力自然排出. 进一步按压加液按钮,将触发微量泵工作,加快加液速度. 注意：无论何种方式,均可通过手指加压灵敏地调节速度.5.5 注意事项 在仪器的化学腐蚀力限度内使用该仪器； 勿使用高度易燃的液体； 仔细阅读理解生产厂的安全使用说明； 勿在有爆炸危险的气体范围中使用本仪器； 勿用蛮力使用本仪器； 若该仪器无法正常运作,即应停止操作,查阅常见问题排除章节； 仅限使用生产厂推荐的零部件、配件； 操作与储放温度以+10+30为宜.6、保养LevoPlus其便捷的设计,使用户在实验室即可自行维护保养.但是我公司也会提供完善的售后与维修服务,包括提供质量保证书.需维修时,请把助吸器交于当地售后中心,在送修前请确保已对该仪器进行灭菌消毒.如果该仪器接触到任何有危险性的物质,务必说明.6.1 清洁更换图片整个助吸器均可使用最常见的实验室消毒剂进行清洗,但是不能浸入液体中消毒.6.2 更换锥管嘴,硅胶适配管和过滤器图4图4逆时针旋转锥管嘴,并把它和硅胶适配管一起拉出.锥管嘴和硅胶适配管卸下后,就能拔出过滤器进行更换.更换时,把新过滤器的彩面朝上,放置在适当位置.若要重新安装锥管嘴和硅胶适配管,则把它插入相应的位置,并轻轻地将锥管嘴顺时针旋入助吸器即可.锥管嘴和硅胶适配管均可用高压灭菌器消毒.注意：建议用户每6个月或在必要时更换硅胶适配管,以确#封性.可以从本公司或指定供应商处订购备用硅胶适配管.货号产品名称 17000105硅胶适配器17000094锥管嘴170001030.45µm进口过滤器170001440.2µm进口过滤器注意：因使用不慎而导致弄湿过滤器会减慢和阻碍液体的流速,应立即更换过滤器；不能使用未装过滤器的助吸器；仅限使用本公司提供的原装过滤器.63 更换电池如需更换电池,请按以下步骤进行： 取下电池盖,露出电池槽图5； 松开锂电池和助吸器之间的连接图5； 重新连接好新的电池； 装好电池盖； 按环境保护要求处理废电池.图5注意：只可使用厂家认可的电池.7、储放当产品长期不用时,请将助吸器断电存放,请在干燥、洁净、常温下储存.8、常见问题排除常见问题原因排除方法吸液功能减弱或助吸器堵塞过滤器堵塞、变脏或受损,电池损耗更换过滤器,重新充电吸液管渗漏吸液管未装紧,硅胶适配管或锥管嘴松动或受损重新安装吸液管或更换硅胶适配管、锥管嘴持续使用时间缩短电池耗损重新更换电池9、保修信息本公司生产的助吸器,保修期为一年电池保修期3个月,若无法正常使用,应立即与指定维修商联系,因日常耗损与使用不当等原因造成的故障,不属保修范围.本公司对每一个助吸器,在交货之前都经过严格的检测,以确保您所购买的助吸器可立即投入使用.大龙兴创实验仪器#地址：市顺义区空港工业区B区裕华路28号12号楼3层_101318 ：010-85653451 ：010-85653383E-mail:维修服务热线：400-1100-556：5 / 5
