XX矿井工业场地行政办公楼箱变技术规范（2023年）.docx

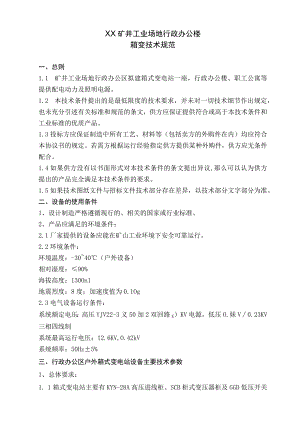

XX矿井工业场地行政办公楼箱变技术规范一、总则1.1 矿井工业场地行政办公区拟建箱式变电站一座，行政办公楼、职工公寓等提供配电动力及照明电源。1.2 本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合或高于本技术条件和工业标准的优质产品。1.3投标方应保证制造中所有工艺、材料等（包括卖方的外购件在内）均应符合本协议书的规定。若需方根据运行经验指定供方提供某种外购件，供方应无条件配合。1.4如果供方没有以书面形式对本技术条件的条文提出异议,那么可以认为供方提出的产品完全满足本技术条件的要求。1.5如果技术图纸文件与招标文件技术部分存在差异，以技术部分文字部分为准。二、设备的使用条件1、设计制造严格遵循现行的、相关的国家或行业标准。2、产品应满足的环境条件：2.1厂家提供的设备应能在矿山工业环境下安全可靠运行。2.2环境条件：环境温度：-3040（户外设备）相对湿度：90%海拔高度：130Onl地震烈度：8度；加速度值为0.1Og2.3电气设备运行条件：系统额定电压：高压YJV22-3义50加2双回路K）KV电源，低压O.妹V0.23KV三相四线制系统最高运行电压：12.6KV,O.42kV系统频率：50Hz±5%三、行政办公区户外箱式变电站设备主要技术参数1、总体要求：1. 1箱式变电站主要有KYN-28A高压进线柜、SCB柜式变压器柜及GGD低压开关柜组成。1.2进线为YJV22-3X5Omm2高压电缆自柜底部引入，本工程为双回路K)KV进线，供电方式为0.4KV单母线分段，布置方式为双列布置箱形结构。结构紧凑、体积小、整体强度高，运输安装方便。1.3箱变底座为槽钢焊接式结构，底座以上的围板、圈梁、隔板、门和顶盖等部分通过局部焊接或螺栓组装。1.4箱壳采用不锈钢钢板结构，其薄弱位置设有加强筋，保证箱变具有足够的机械强度，在设备起吊、运输、安装中部的不的变形或损伤。1.5密封部位有可靠的密封性能，箱变防护等级不低于IP33,箱体外无外露可拆卸的螺栓；箱顶盖有大于5%的坡度，雨雪天不致积水。1.6采用自然通风方式，确保在正常环境温度下，所有电器设备的运行温度不超过其最高允许温度。1.7箱式变电站为户外安装，具有防腐蚀、防雨、防雪能力；使用寿命不低于30年；外壳高低压相关部位标志有带电警示。2. 1OkV进线开关技术要求2.1 开关类型：KYN28A-12-口型户内铠装移开式交流金属封闭中置开关柜;柜前检修，控制、信号应能就地和远方操作。2. 2柜内设备型式：IOkV高压开关设备选用铠装移开式交流金属封闭开关设备，高压断路器采用真空断路器，断路器应符合国家相关标准，适合带电压和故障时操作，形式和额定容量值相同的断路器应可以互换使用，内接闭锁器可防止误操作,配置避雷器装置、带电指示器和温湿器控制器以及柜内加热装置。断路器可手动分闸、电动合分闸，操动机构的电源电压为220VAC,并在进线电源侧设置10KV220VIKVA容量的控制变压器。所提供设备应按国标要求具备完善的“五防”功能。2. 3开关柜主要部件技术参数2. 3.1整柜技术参数：额定电压：IOkV额定短路开断电流：40kA额定短路关合电流：100kA2S额定短时耐受电流：40kA额定峰值耐受电流：IoOkA额定短路开断电流开断次数：302. 3.2柜内其它主要部件技术参数：(1)真空断路器：型号：ZN139T2T250A-40KA真空断路器固封极柱式真空断路器，西门子进口真空灭弧室额定电流：125OA额定短路开断电流：40k额定短路关合电流：10OkA额定短路开断电流开断次数：30永磁式操动机构；操作电源电压：AC220V；辅助开关：常闭、常开接点各三6个；真空灭弧室机械寿命30000次；永磁机械寿命2120000次；(2)电流互感器：型号：LZZBJ9-10A10.5/10P10额定电流比：100/5准确度等级：0.5/10PIO级(3)电压互感器：型号：JDZ6-10额定电压比：10000/1OoV准确度等级：0.5级(4)数显多功能表：型号：PD800H-H14准确度等级：0.5级(5)避雷器：型号：YH5W-17/45(6)开关状态显示仪：型号：YTK-9230(7)控制变压器：型号：JDZFll10000/220-245容量：100OVA(8)综保单元：采用微机综保单元PA150+（9）进线柜安装与柜式变压器并柜安装，柜体下边设电缆开孔，便于YJV22-3×50电缆的穿入。（IO）开关柜颜色为浅驼灰色RAL7032；其他要求根据附图要求配置。2. 4开关柜母线2. 4.1主母线（已含在柜内）2. 4.2接地母线（已含在柜内）2. 4.3与变压器柜的跨接母线3、SCB型柜式变压器技术要求3. 1柜式变压器基本参数型号：SCB10-800/10额定容量：800kVA额定电压比：1OKVO.40.23kV调压范围：10±5%0.4-0.23kV连接组标号：D,ynll冷却方式：温控强迫风冷却最高工作电压：12kV额定频率：50HZ绝缘等级：H级3.2SCB型柜式干变配置要求SCB10-800/10型柜式变压器为树脂浇注干式变压器，柜式变压器与配套供应的GGD低压配电柜并柜安装（柜体高度与GGD低压柜一致），柜体防护等级为IP3X,要求柜体可用经被覆处理钢板制成，前后门板可开启，便于连接高压分接头，柜内应配套相应的开关设备和设低噪音冷却轴流风机，变压器应设有温度数显装置，可根据温升值自动执行控制冷却风扇起停及超温报警功能。3. 3柜变防护等级为：外壳IP3X；颜色为浅驼灰色RAL7032。4. GGD型成套0.4kV低压开关设备技术配置要求4.1 低压柜内设备型式及组成：型式为0.4KV低压GGD型成套开关，主要有:受电柜、无功补偿柜、馈线柜、联络柜及母线翻排柜等组成。4.2开关柜主要部件：进线、联络及办公楼馈出线选用Gw3-2000/3-口M型万能断路器进行过载、短路等保护；其他馈出线选用GM8-H系列塑壳断路器进行保护。4.3补偿容量单柜250KVar分5段补偿设计考虑，选用西门子EPeOS控制器及元器件，能够根据负荷大小自动循环智能投切，使功率因数始终保持在0.920.99之间，控制用接触器选用EPCOS电容补偿专用交流接触器；无功设备使用寿命220年。4.4GGD开关柜为单母线分段接线方式，要求与SCB10-630/10KV柜式变压器及IOKV高压进线柜并柜安装；本工程低压开关柜为双列布置。4.5开关柜母线要求能承受连接在母线上最大等级的断路器关合电流所产生的电动力及温升；接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升。4.5.1主母线规格3X(TMY-IOoX8)(已含在柜内)4.5.2接地母线规格TMYToOX8(已含在柜内)4.5.3翻排母线桥规格3X(TMY-100X8)4. 5.4与变压器柜的连接主铜母线及接地铜母线。4.6控制回路接线控制信号和保护回路的连接线用铜线，最小截面不小于4平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于4平方毫米。所有导线均应牢固地加紧，设备端子均有标字牌，对外引接电缆的端子均通过端子排，连接端子排应能压入不小于6平方毫米的铜线；静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有25%的备用端子。每个端子只接一根导线，内部连线可以接两根导线。导线均选用交联聚乙烯绝缘,电压不小于500V的铜绞线。4.7框架和外壳：柜体采用敷铝锌钢板经冲剪弯折成型后，由特殊拉钾螺钉栓接而成，柜体不要任何焊接点。柜体外壳及各功能小室之隔板均采用重复折边工艺。外壳及各功能单元所用之钢板厚度均不小于2mm,柜底封闭钢板之厚度不小于3mmo4.8开关柜的防护等级为：外壳IP3X；柜体颜色为浅驼灰色RAL7032。4.9其他要求按照附图配置。四、供货范围序号设备名称规格型号数量备注行政办公楼箱式变电 站，主要包括：1座1高压进线柜KYN28-1240KA2台IOKV2柜式干变SCB-800/10/0. 4KV800KVA D, ynll2台10/0.4KV3低压开关GGD- 0.4KV9台含电容补偿2台4翻排母线柜/桥1台5不锈钢箱变壳体防护等级1P33I介6空调根据箱变大小配1台7随机专用工具1批8备品备件1批1、供货范围：见下表。2、 供 货 期同 签 订 后 30 天五、其他：1、供方负责对操作人员进行免费的技术培训，达到会使用、会维修的标准。2、保修期从产品投入运行之日起算，系统质保期为一年。质保期内系统出现设计、及供货设备质量等问题均为供方的质保范围，由供方免费提供维修及更换，质保期后供方负责提供终身免费的技术服务及有偿维修服务。3、当系统出现影响正常运行的故障，供方技术人员24小时内必须到达现场。4、由于系统或设备质量问题导致需方设备损坏或事故的，不论是否在保修期内，均由供方负责。5、属于整套设备运行及电控所必需的设备和部件，即使需方技术要求或原设计方案中未列出或原先提出的数量不足，供方也必须无偿补足，并不影响价格因素。6、供方提供设备制造资质证明、3C证、原理图、接线图、基础图、设备清册、试验报告、所有配套设备、材料、零部件、及系统的使用维护说明书、合格证等所有相关资料及电子版。其中原理图、接线图、使用维护说明书提供6套。
