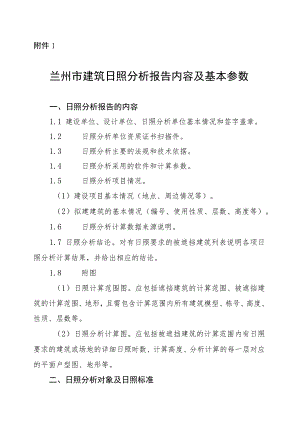

附件1兰州市建筑日照分析报告内容及基本参数一、日照分析报告的内容1.1 建设单位、设计单位、日照分析单位基本情况和签字盖章。1.2 日照分析单位资质证书扫描件。1.3 日照分析主要的法规和技术依据。1.4 日照分析采用的软件和计算参数。1.5 日照分析项目情况。（1）建设项目基本情况（地点、周边情况等）。（2）拟建建筑的基本情况（编号、使用性质、层数、高度等）。1.6 日照分析计算数据来源说明。1.7 日照分析结论。对有日照要求的被遮挡建筑列表说明各项日照分析计算结果，并给出相应的结论。1.8 附图（1）日照计算范围图。应包括遮挡建筑的计算范围、被遮挡建筑的计算范围、地形，且需包含计算范围内所有建筑模型、栋号、高度、性质、层数等。（2）日照分析计算图。应包括被遮挡建筑的计算范围内有日照要求的建筑或场地的详细日照时数、计算高度、分析计算的每一层对应的平面户型图、地形等。二、日照分析对象及日照标准2.1 日照分析对象为国家建筑设计标准中有日照标准要求的建筑（场地），其日照标准按各类专项建筑设计规范的标准执行。2.2 我市中心城区旧区新建住宅自身按满足大寒日不低于一小时的日照标准执行。旧区的具体范围为：城关中心片区、东岗片区、盐场片区、雁滩片区、七里河片区、崔家大滩、马滩片区、安宁片区、西固片区（具体界线根据兰州市中心城区控制性详细规划确定）。2.3 未经规划许可的违法建筑（场地），其自身的日照按照旧区标准执行。三、日照遮挡界定3.1 新建建筑致使原有建筑日照时数低于国家标准的为日照影响；新建建筑致使已低于国家标准的原有建筑日照时数降低的为日照恶化；上述两种情况均视为日照遮挡。3.2 拟建建筑对被遮挡建筑造成日照时数减少，但减少后的日照时数仍满足国家标准的，视为无日照遮挡。四、日照分析范围4.1被遮挡建筑（场地）的计算范围。北面为拟建建筑主体高度（三）的L44倍（最大不超过150m）；东西两侧为拟建建筑主体轮廓线外75m。当拟建建筑超过一栋时，其计算范围应当叠加（见附图）。被遮挡建筑的最大计算范围为150米被遮挡建筑的最大计算范围为150米附图：被遮挡建筑（场地）的计算范围4.2遮挡建筑的计算范围。以被遮挡场地地界为基准，东、西两面为被遮挡建筑场地地界各向外75m；南面为被遮挡建筑主体高度（三）的L44倍（当拟建主体建筑高度（三）大于100m时，按L44倍计算且最大不超过144m）,最小不低于75米。当被遮挡建筑超过一栋时，其计算范围应叠加（见附图）。75.0 米 _ 75.。米AlIBOl02 »75 米 1.44H144 米75.0 米 一一 75.0 米A010275米Wl. 44H近 144米附图：遮挡建筑的计算范围4.3 除高度大于等于4米的非镂空通透围墙外，其余形式的围墙不作为遮挡建筑进行日照分析。4.4 划定范围的界线正好位于建筑物边缘时，该建筑物应整体纳入日照分析对象。4.5 上述计算范围内的简易房屋、棚房、临时建筑不纳入计算。五、技术参数技术参数计算起止时间大寒日：8:00-16:00冬至日：9:00-15:00日照基准年公元2001年计算点纬度兰州，北纬36.017°,东经103.783°最小连续时间不小于5分钟时间间隔不大于1分钟采样点间距窗户取0.30m；建筑取0.60m；场地取5.Om水平面计算受影面距室内地坪0.9米高的外墙位置扫掠角15度六、窗户有效日照计算规则6.1 满窗日照的计算宽度：以经确认的日照分析计算基准面左右两个端点为计算点。窗户（或阳台）的宽度小于等于1.80m的，按实际宽度的左右两个端点为计算点。宽度大于L80m的，可选取日照有利的L80m宽度计算。6.2 满窗日照的计算高度（含落地门窗、组合门窗、阳台封窗等门窗形式）按离室内地坪0.9米的高度计算。6.3 落地窗、凸窗和落地凸窗应以虚拟的窗台面位置为计算起点（见附图）；直角转角窗和弧形转角窗应以窗洞口所在的虚拟窗台面位置为计算起点（见附图）；异型外墙和异型窗体可为简单的几何包络体。附图：落地窗和凸窗的计算起点ft ZftHZhW附图：直角转角窗和弧形转角窗的计算起点6.4 两侧或一侧有分户隔板的凸阳台、凹阳台以及半凹半凸阳台，以阳台栏杆面与外墙相交的墙洞口为计算基准面（见附图）。计算基准面计算基准面计算基准面计算基准面凸阳台封窗6.5 形式复杂的窗或阳台当按上述要求较难确定计算基准线时，取窗户或阳台日照较好的基准线为计算基准线。
