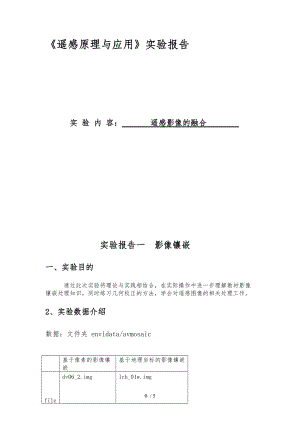

实验报告一-使用ENVI进行影像镶嵌.doc
遥感原理与应用实验报告实 验 内 容： 遥感影像的融合 实验报告一 影像镶嵌一、实验目的 通过此次实验将理论与实践相结合，在实际操作中进一步理解教材影像镶嵌处理知识，同时练习几何校正的方法，学会对遥感图像的相关处理工作。2、 实验数据介绍数据：文件夹 envidata/avmosaic 基于像素的影像镶嵌基于地理坐标的影像镶嵌filedv06_2.imglch_01w.imgdv06_2.hdrlch_01w.hdrdv06_3.imglch_01w.anndv06_3.hdrlch_02w.imgdv06a_moslch_02w.hdrdv06b_moslch_a.mosdv06_fea.imglch_mosl.imgdv06_fea.hdrlch_mosl.hdr镶嵌过程中的颜色平衡Color Balancing During MosaickingFileDescriptionmosaic1_equal.datA subset from a Landsat 7 ETM image for which a histogram equalization stretch has been applied to each band independentlymosaic1_equal.hdrENVI Header for above imagemosaic_2.datAnother subset from the same Landsat 7 ETM image, without any stretching appliedmosaic_2.hdrENVI Header for above image3、 实验步骤1.基于像素的影像镶嵌：1打开ENVI4.7，在主菜单工具中选择MapMosaickingPixel Based，弹出Pixel Based Mosaic对话框。2在对话框上选择ImportImport Files。在Mosaic Inputt Files对话框中，点击Open，在数据中选择dv06_2.img，打开；继续打开dv06_3.img。3在Mosaic Inputt Files对话框中，按shift键，同时选中dv06_2.img和dv06_3.img两幅影像，点击OK。4在弹出的对话框中，X Size和Y Size分别设为614和1024，指定镶嵌影像的大小。5在Pixel Mosaic614×1024窗口中，点击dv06_3.img，在底部的Y0文本框中输入513，按键盘上的Enter键，便得下列图，其中dv06_3.img在dv06_2.img的下部，选择影像右键点击Edit Entry：在color balanceing一行中选择ajust，使色彩均衡如图16选择FileApplyMemorryOK，单击Load band，查看镶嵌后图像如图2。图 1 镶嵌影像输入显示窗口 图 2 虚拟镶嵌影像图2.基于地理坐标的影像镶嵌2.1切割线和虚拟未羽化镶嵌影像：1在ENVI主菜单工具中选择MapMosaickingGeoreferenced。在弹出的Map Based Mosaic对话框中选择FileRestore Templatelch_a.mos文件，在Mosaic Input Files中选中lch_a.mos，点击OK，得到图3。 2在Available Bands List中选择lch_01w.img，点击波段名，Load Band，显示该影像。 3在主影像中，点击右键弹出快捷菜单，选择ToggleDisPlay Scroll Bars。 4从主影像窗口中，选择 Overlay Annotation，打开 Annotation对话框。 5在 Annotation 对话框中，选择 File Restore Annotation，然后选择 lch_01w.ann 文件。这将显示出一条红色的切割线cutline，该切割线用来在镶嵌影像中混合两影像。2.2创建输出羽化后的镶嵌影像：（1） 在 Map Based Mosaic 对话框中，选择 File Apply。在 Mosaic Parameters对话框中，输入要输出的文件名，点击 OK，创建羽化后的镶嵌影像。并将镶嵌影像加载到一个新的显示窗口中，如图4。 2.3镶嵌时的色彩均衡: (1)在 ENVI 主菜单中，选择 Map Mosaicking Georeferenced，在 Map Based Mosaic 对话框中，选择 Import Import Files。在文件选择对话框中，点击 Open File按钮，进入 avmosaic 目录，选择 lmosaic1_equal.dat文件，点击 Open。在 Mosaic Input Files对话框中，继续打开mosaic_2.dat 文件，点击 Open。2在 Mosaic Input Files对话框中，选中mosaic_2.dat 文件，然后按住 Shift 键，选择mosaic1_equal.dat 文件，点击 OK。3在 Map Based Mosaic 显示窗口底部，右键点击 mosaic1_equal.dat 文件名，选择 Edit Entry。在随后出现的对话框中，将 Mosaic Display 的箭头切换按钮改为 RGB。4对于 Red选择 1，Green选择 2，Blue 选择 3，点击 OK。此时，mosaic1_equal.dat 影像将会以彩色显示出来。对要镶嵌的另一幅影像，重复以上步骤,结果如图5。 5从 Map Based Mosaic 显示窗口中，选择 File Apply。在随后出现的 Mosaic Parameters 对话框的 Output Filename 中，输入保存路径。点击 OK。在 RGB 彩色显示窗口中，显示新镶嵌的影像。将波段 1 作为红色，波段 2 作为绿色，波段 3作为蓝色。即得影像图6。6在 Map Based Mosaic 对话框中，右键点击 mosaic1_equal.dat 文件名，选择 Edit Entry。在随后出现的对话框的底部， 将 Color Balancing改为 Adjust。 这说明将调节这幅影像的比照度，使其与另一幅影像相匹配。点击 OK。7右键点击 mosaic_2.dat 文件，选择 Edit Entry。在随后出现的对话框中，把 Color Balancing 改为 Fixed。仅调节另一幅影像的比照度，使其与这幅影像匹配。点击 OK。8从 Map Based Mosaic 显示窗口中，选择 File Apply。9在出现的 Mosaic Parameters 对话框底部， 有个 Color Balance using 选项。 保存 stats from overlapping regions 这个选择项。另一个选择项，stats from complete files，用在镶嵌影像只有一点或者没有重叠区域的情况下。选择保存路径，点击OK。10镶嵌完成时，在 RGB 彩色显示窗口中，将波段 1 作为红色，波段 2 作为绿色，波段 3作为蓝色,显示新镶嵌的影像7。四、实验体会 镶嵌的用途在测绘领域广泛，只有当相邻测图很好吻合匹配才能获取效果好且信息真度失很低的地图。通过此次镶嵌实验练习 ，学习了邻近影像之间的匹配镶嵌，认识了一些关于镶嵌处理的方法，为今后影像处理奠定了一定根底。图3影像文件输入图图 4 羽化后的镶嵌影像图 5 图 6彩色镶嵌影图图 9色匀处理后镶嵌影像4 / 5
