威纶触摸屏和CP1E的串口的无线通讯说明.doc

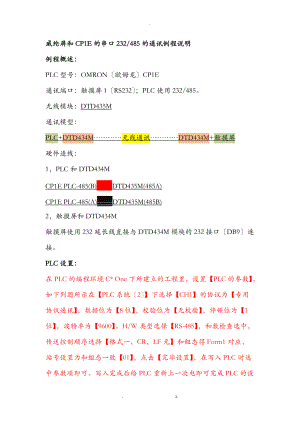

-威纶屏和CP1E的串口232/485的通讯例程说明例程概述：PLC型号：OMRON欧姆龙CP1E通讯端口：触摸屏1RS232；PLC使用232/485。无线模块：DTD435M通讯模型：PLC+DTD434M无线通讯DTD434M+触摸屏硬件连线：1，PLC和DTD434MCP1E PLC-485(B)-DTD435M(485A)CP1E PLC-485(A)-DTD435M(485B)2，触摸屏和DTD434M触摸屏使用232延长线直接与DTD434M模块的232接口DB9连接。PLC设置：在PLC的编程环境C* One下所建立的工程里，设置【PLC的参数】，如下列图所示在【PLC系统2】下选择【CH1】的协议为【专用协议通讯】，数据位为【8位】，校验位为【无校验】，停顿位为【1位】，波特率为【9600】。H/W类型选择【RS-485】，和数检查选中，传送控制顺序选择【格式一，CR，LF无】和组态得Form1对应，站号设置为和组态一致【01】，点击【完毕设置】，在写入PLC时选中参数项即可。写入完成后给PLC重新上一次电即可完成PLC的设置工作。组态例程编写：首先安装好EasyBuild8000编程软件，双击翻开，出现如下画面，这里我们选择编辑工具【EasyBuild80000】。接下来这一步如下列图所示，我们选择新文件，点击确定来新建一个工程。紧接着软件会弹出如下画面，我们在这里型号处选择我们工程所使用的触摸屏的型号。我们这里选择其中一种作为本次实验对象。选择好触摸屏型号，点击确定后出现如下画面，我们在这里添加下位机设备PLC，点击新增可添加。点击完添加后会弹出设备属性，画面如下所示，然后选择PLC。再选择PLC型号时，点击选择条，如下列图在【OMRON Corporation】下选择【OMRON Host Link】点击确定即可。确定后返回上一级菜单我们会看到口的属性设置，点击【设置】可进入口的属性设置界面，如下列图所示，这里我们使用默认的【9600，N，8,1】。设定完口的参数后，如下列图我们将接口类型选择为【RS-232】，PLC的预设站号我们使用0号站，注意这里必须和PLC的编程时的设置一致。点击确定即可完成设备的添加。画面编辑：在软件最上面的工具栏我们点击数值控件会弹出如下列图所示。这里你只需要将PLC选择为我们之前添加的PLC，然后就可以选择对应的PLC的存放器的地址了，我们这里选择IR0。然后我们点击图片属性，在开关量为1时我们设置部颜色为绿色如下列图。在开关量为0时我们设置部颜色为红色如下列图。接下来我们选择数值控件，弹出如下列图所示图标，我们在PLC的选择框下选择我们之前添加的PLC，并在地址栏选择DM0，如下列图所示，随后点击确定按钮。接下来一次放置DM1，DM2，DM3如下列图所示。接下来我们放置字符说明，如下图我们分别对按钮和输入输出框放置对应的文字说明，如下列图所示。最终的模拟运行的效果如下列图所示。最后我们点击编译按钮，出现下列图所示画面。点击开场编译，如下列图所示，显示成功后就可以在线模拟运行，或者下载到触摸屏运行。考前须知：1、每一次设置完PLC的参数，并写入PLC之后都需要给PLC重新上电。2、确保如果按照上述方确完成历程后还是不能正常通讯，请联系达泰电子确认所定制模块的出场参数。3、本例程所编写的容仅供通讯测试参考，不可作为用户实际工程使用，如要实际使用，用户可在此根底上二次开发，后者联系专业人人员编写工程组态即PLC软件。. z.
