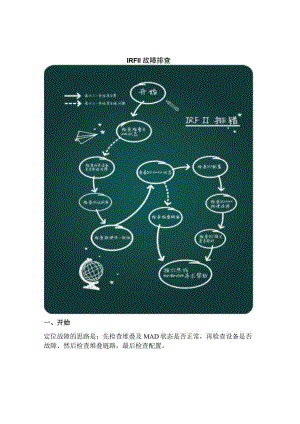

IRFII故障排查一、开始定位故障的思路是：先检查堆叠及MAD状态是否正常，再检查设备是否故障、然后检查堆叠链路，最后检查配置。1、检查堆叠及MAD状态检查各成员设备是否正确处于堆叠状态，以及MAD检测机制是否检测到分裂。命令：displayirfdisplaymadverbose例如：通过命令查看，可以确认各成员设备已经正确处于堆叠状态，且MAD处于检测状态。<H3C>displayir.f.SwitchRolePriorityCPU-MacDescription*+lMaster10c4ca-d9ab-8c952Slave1c4ca-d9ab-8cf5*indicatesthedeviceisthemaster.+indicatesthedevicethroughwhichtheuserlogsin.TheBridgeMACoftheIRFis：c4ca-d9ab-8c94Autoupgrade:yesMacpersistent：6minDomainID：0<H3C>displayInadverboseCtirrentMADstatus：DetectExcludedports(configurable):Vlan-interface999Excludedports(cannotbeconfigured):Ten-GigabitEthernet1/0/25MADARPenabledinterface:Vlan-interface2MADenabledaggregationport：Bridge-AggregationlMADBFDenabledinterface:Vlan-interface3IDadaddress3.3.3.1255.255.255.0member1madipzaddress3.33.2255.255.255.0member2如果MAD当前的状态为ReCoVery,表示发生多ACtiVe冲突，即堆叠分裂2、检查成员设备是否单体故障要保证堆叠系统的正常建立及运行，必须确保各成员的正常运行，检查设备及堆叠接口是否硬件故障，并检查设备的基本运行是否正常。例如：通过查看设备面板SYS、POWER指示灯绿色常亮，7段数码指示灯（盒式设备）绿色常亮且显示具体的数字，主控板上对应堆叠接口板槽位指示灯(框式设备)RUN闪烁、ALM灯灭，可以确认设备或堆叠接口板基本运行正常。3、检查硬件、软件一致性IRF的正常建立对设备及软件版本有严格的要求：软件版本必须一致且硬件满足堆叠条件。命令：displayversion例如：通过命令查看，可以确认各成员设备软件版本一致。<H3C>displayversionH3CCojpwarePlatformSoftwareC三FacSoftware,Vrrsion5.20,ReICaSC2108POlCCyHgh,2uJi-z-11：>H3r57h11HWCTC卜、，；.t<Al1rint>rn7nrvnH3CS3600V2-52TP-EIuptimeis0week,0day,3hours,26minutes<H3C>disversionH3CCCTWgpcPlatformSoftwareCoiBmrcSoftware4Version5.20,Release2108P01Copyright(c)2004-2013HangzhouH3CTech.Co.,Ltd.Allrightsreserved.H3CS3600V2-52TP-EIuptimeis0week,0day,3hours,32minutes4、查看IRF-POrt口状态确认堆叠口状态是否正常UP。命令：displayirftopology例如：通过命令查看，可以确认IRF-POrt状态正常。<H3C>displayirftopologyTopologyInfoIRF-PortlIRF-Port2SwitchLinkneighborLinkneighborBelongTo1DIS一UP2c4ca-d9ab-8c952UP1DISc4ca-d9ab-8c955、检查堆叠链路确保堆叠链路的正常，是堆叠建立的关键，包括检查专用堆叠电缆或光模块、光纤以及IRF物理口是否正常。命令：displaytransceiverdiagnosisinterfaceinterface-typeinterface-number例如：通过命令查看光模块信息，可以确认光模块收发功率都在正常范围。H3CdisplaytransceiverdiagnosisinterfaceGabi!Ethernet1/0/52GigabitEthemet1/0/52transceiverdiagnosticinformation：Ctnrentdiagnosticparameters：Tenp.(iK)Voltage(V)Bias(哂RXpower(dBm)TXpower(Brn)4：3.3219.15T.13-6.77通过替换测试来进一步排除堆叠电缆、光模块、光纤、IRF物理口的故障，确保IRF正常建立。6、检查IRF配置IRF的配置是否正确。命令：displaycurrent-configuration例如：通过命令查看，可以确认IRF配置正确。#irfmac-addresspersistenttimerAAV,irfauto-updateenableundoirflink-delayirfmember1priority10WWWk/#irf-port1/2portgroupinterfaceGigabitEthernet1/0/52modenormal#irf-port2/1WV*v*v*partgroupinterfaceGigabitEthernet2/0/52modenormal#7、检查IRF-POrt物理连接本设备上与IRF-Portl绑定的IRF物理端口只能和邻居成员设备IRF-Port2口上绑定的IRF物理端口相连，本设备上与IRF-Port2绑定的IRF物理端口只能和邻居成员设备IRF-Port1口上绑定的IRF物理端口相连，否则，不能形成IRF。命令：displaycurrent-configuration例如：通过命令查看，成员设备1配置了IRF-Port2,成员设备2配置了IRF-Port1,并通过堆叠链路正确连接。#irf-port1/2portgroupinterfaceTen-GigabitEthernet1/0/52modenormal#irf-port2/1portgroupinterfaceTen-GigabitEthemet2/0/52modenormal#8、检查IRF报文是否超时成员设备间是否正常交互IRFHenO报文。命令：displayirftopology例如：通过命令查看，IRFHeIlO报文超时。<H3C>displayirftopologyTopologyInfoIRF-PortlIRF-PQrt2SwitchLinkneighborLinkneighborBelongTo1DISTIIEOUT2c4ca-dab-8c952TIBOUT1DISc4caT9ab-8c95
