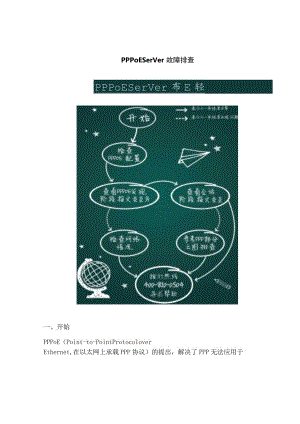

PPPoESerVer故障排查PPPoESerVer布E轻一、开始PPPoE（Point-to-PointProtocoloverEthernet,在以太网上承载PPP协议）的提出，解决了PPP无法应用于以太网的问题，是对PPP的扩展。PPPoE将PPP报文封装在以太网帧之内,在以太网上提供点对点的连接。PPPOE可以通过一个远端接入设备为以太网上的主机提供互联网接入服务，并对接入的每个主机实现控制、计费功能。PPPOE定位故障的思路是：先查看配置是否正确，之后根据协商阶段查看DiSCOVery发现阶段与SeSSiOrI会话阶段报文交互过程。1、检查PPPOESERVER配置检查配置应关注，VT接口下PPP认证方式与用户名密码是否匹配，在太网接口上启用PPPOE协议，绑定虚拟模板接口命令：displaycurrent-configuration例如：在设备上通过displaycurrent-COnfigUration查看配置是否正确。H3CdisplayCvirrent-Configuration#local-user123/ppp验证用户名与密码，与PPPPOEclient使用用户名一致passwordcipher$c$3$pmkK8f9T7KsLGvkXwVJsdOWvsN4Q=service-typeppp#interfaceEthernetO/Oportlink-moderoutepp0e7serverbindVirtual-Template1/ZfiE以太网接口上启用PPPoE协议，将该1位网接口例定的扇队模板接口绑定#interf ace Virtual-Templatel ppp authentication-mode pap reot e address 1. 1. 1. 2ip address 1. 1. 1. 1 255. O. O. O/从证方式为PAPj检client分配地址1.1. 1. 2网关地址2、查看PPPOE发现阶段交互流程PPPoE建立过程分为两个阶段：发现阶段(PPPoEDiscoveryStage)和会话阶段(PPPoESessionStage),发现阶段，获得对端的以太网MAe地址、并确定一个PPPoESESSION_IDoPADl用于PPPOEClient发现PPPOE集中服务器，在VLAN内广播PADO用于集中服务器响应收到的PADl报文，声明自己能为PPPoECIient提供服务。PADR用于PPPOeCIient向特定的PPPoE集中服务器申请PPPoE服务PADS用于集中服务器响应收到的PADR报文，并为此PPP会话分配资源PADT用于终止PPPOE会话可通过debuggingpppoe-serverallinterface-typeinterface-number命令查看报文交互过程命令：debuggingpppoe-serverall例如：查看Ethernet0/0接口对应的DiSCoVery阶段报文交互过程如下。*Jan207:07:56:2302007serverPPPOE/7/debug2：2007-l-27:7：56.228：PPPoEEvent：Ethernet,INPADIpacket*Jan207:07:56:2302007serverPPPOE/7/debug2：2007-127:7：56.229：PPPoEEvent：EthernetO/O,OUTPADOpacket*Jan207:07:56:2392007serverPPPOE7debug2:2007-1-27:7：56.231：PPPoEEvent：EthernetjDiPADRpacket*Jan207:07:56:2如2007serverPPPOE/7/debug2：2007-127:7：56.237：PPPoEEvent：EthernetO/O,session1(Virtual-Templatel：O),OUTPADSpacket如果报文有丢失或异常，请检查网络情况及PPPOEserver与PPPOEClient协商参数是否匹配。3、查看PPPoE发现阶段交互流程PPPOE建立过程分为两个阶段：发现阶段(PPPoEDiscoveryStage)和会话阶段(PPPoESessionStage),会话阶段包括：LCP阶段，AUthentiCation阶段(可选)NCP阶段(IPCP)PPP业务阶段(IP),排查方法可参考云图PPP模块部分
