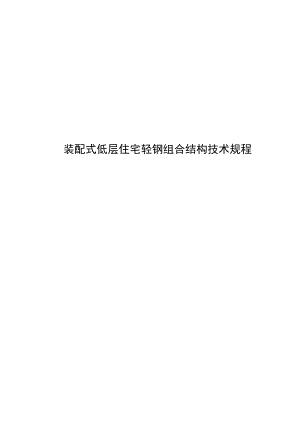

2022装配式低层住宅轻钢组合结构技术规程.docx

装配式低层住宅轻钢组合结构技术规程1总则12术语23材料63.1 钢材63.2 连接材料63.3 混凝土73.4 钢筋83.5 维护材料94基本规定105结构设计145.1 一般规定145.2 结构体系155.3 结构计算165.4 轻钢框架195.5 轻钢组合墙265.6 轻质墙板335.7 楼盖365.8 屋面375.9 地基基础385.10 防护396施工406.1 一般规定406.2 轻钢框架施工416.3 轻钢组合墙施工436.4 轻质墙板施工446.5 楼板施工456.6 屋面施工467质量验收487.1 一般规定4848错误!未定义书签。错误!未定义书签。7.2 质量验收本规程用词说明.引用标准名录Contents1 GeneralProvisions12 Terms23 Materials63.1 Steel63.2 Connection63.3 Concrete73.4 SteelReinforcement83.5 EnclosureMaterial94 BasicRequirements105 StructuralDesgin145.1 GeneralRequirements145.2 StructuralSystems155.3 StructuralAnalysis165.4 1.ightweightSteelFrame195.5 1.ightweightSteelCompositeWall265.6 1.ightweightWal!board335.7 Floors365.8 Roofs375.9 Foundations385.10 Protection396 Construction406.1 GeneralRequirements406.2 1.ightweightSteelFrame416.3 1.ightweightSteelCompositeWall436.4 1.ightweightWallboard446.5 Floors456.6 Roofs467 QualityAcceptance487.1 GeneralRequirements487.2 QualityAcceptance48ExplanationofWordinginThisStandard511.istofQuotedStandards521总则1.0.1为促进装配式轻钢组合结构体系在低层住宅中的应用，做到技术先进、安全适用、节能环保、经济合理、保证质量，制订本规程。【条文说明】1.0.1编制组进行了较系统的装配式低层住宅轻钢组合结构体系的抗震性能、抗火性能、热工性能、设计技术研究与工程实践。装配式低层住宅轻钢组合结构体系包括轻钢组合框架结构、轻钢组合墙结构、轻钢框架-组合墙结构，本标准主要给出了装配式低层住宅轻钢框架-组合墙结构的技术规定。研究表明：装配式轻钢框架-组合墙结构，采用了轻型钢管混凝土柱、轻钢混凝土剪力墙、高性能外围护墙体等新技术，结构构造可靠，装配施工简便，具有技术先进、安全适用、节能环保、经济合理、保证质量的技术特征，适应了装配式轻钢组合结构低层住宅发展的重大需求。1.0.2本标准适用于设防烈度8度及以下地区，3层及3层以下、层高不大于4m、檐口高度不大于IOm的装配式低层住宅轻钢组合结构设计、施工与质量验收。【条文说明】1.0.2考虑到目前量大面广的村镇低层住宅装配式结构体系发展以及城乡经济水平的差异，编制过程中考虑了低成本和安全适用仍是村镇住宅建造基本需求的现状,在部（构）件构造等方面的规定重点考虑了低层住宅结构受力的需求，故本条规定了主要适用于抗震设防烈度8度及以下地区，3层及3层以下、层高不超过4m、檐口高度不大于IOm的装配式低层住宅轻钢框架-组合墙结构的设计、施工与质量验收。1.0.3装配式轻钢组合结构低层住宅的设计、施工与质量验收除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1低层住宅low-riseresidentialbuildings13层、层高不大于4m、檐口高度不大于IOm的住宅。【条文说明】2.0.1规定层高不大于4m主要考虑底层层高的需求和结构合理受力要求。2.0.2轻钢组合结构lightweightsteelcompositestructure轻钢组合框架结构、轻钢组合墙结构、轻钢框架-组合墙结构的统称。2.0.3轻钢框架lightweightsteelframe由小截面轻型钢管混凝土柱或轻型钢管柱或轻型H型钢柱与轻型H型钢梁构成的框架，包括柱贯通式轻钢框架和梁贯通式轻钢框架。【条文说明】2.0.3与现行行业标准轻型钢结构住宅技术规程JGJ209-2010规定的轻型钢框架为“由小截面的热轧H型钢、高频焊接H型钢、普通焊接H型钢或异形截面、冷轧或热轧成型的钢管等构件构成的纯框架或框架-支撑结构体系”相同，本标准的轻钢框架可作为承受全部竖向荷载和水平力的框架结构，也可作为轻钢框架-轻钢组合墙结构的一部分，承受部分竖向荷载和水平力。2.0.4轻钢组合框架结构lightweightsteelcompositeframestructure轻钢框架与轻钢组合楼盖构成的结构。2.0.5轻钢组合墙lightweightsteelcompositeshearwall组合墙、短肢组合墙、轻钢桁架轻混凝土剪力墙板、轻钢边框混凝土薄板夹芯聚苯剪力墙板的总称。【条文说明】2.0.5轻钢组合墙为本标准编制组研发的新型轻钢混凝土组合墙板，包括组合墙、短肢组合墙、轻钢桁架轻混凝土剪力墙板和轻钢边框混凝土薄板夹芯聚苯剪力墙板，每种轻钢组合墙包括多种构造形式。2.0.6组合墙compositeshearwall小截面轻型钢管混凝土或钢管或H型钢边框、截面高度与厚度之比大于10的混凝土剪力墙，或小截面轻型钢管混凝土或钢管或H型钢边框、内置钢筋支撑或轻钢支撑或薄钢板、截面高度与厚度之比大于10的混凝土剪力墙。【条文说明】2.0.6组合墙包括4种构造类型：轻钢边框混凝土剪力墙，轻钢边框内置钢筋支撑混凝土剪力墙，轻钢边框内置轻钢支撑混凝土剪力墙，轻钢边框内置薄钢板混凝土剪力墙。其中，第1、3、4种组合墙在现行行业标准组合结构设计规范JGJ138-2016中分别称为“型钢混凝土剪力墙”、“带钢斜撑混凝土剪力墙”和“钢板混凝土剪力墙”。参照现行行业标准高层建筑混凝土结构技术规程JGJ3-2010对短肢剪力崎的定义，考虑本标准结构特点，规定了组合墙截面高度与厚度之比大于10。2.0.7短肢组合墙short-limbcompositeshearwall小截面轻型钢管混凝土或钢管或H型钢边框、截面高度与厚度之比不小于5口不大于K）的混凝土剪力墙，或小截面轻型钢管混凝土或钢管或H型钢边框、内置轻钢支撑、截面高度与厚度之比不小于5且不大于10的混凝土剪力墙。【条文说明】2.0.7短肢组合墙包括2种构造类型：轻钢边框混凝土剪力墙，轻钢边框内置轻钢支撑混凝土剪力墙。在现行行业标准组合结构设计规范JGJ138-2016中，分别称为“型钢混凝土剪力墙”和“带钢斜撑混凝土剪力墙参照现行行业标准高层建筑混凝土结构技术规程JGJ32010对短肢剪力墙的定义，考虑本标准结构特点，规定了短肢组合墙的截面高度与厚度之比不小于5且不大于IOo2.0.8轻钢桁架轻混凝土剪力墙板IightWeightsteeltruss-lightweightconcreteshearwall冷弯薄壁型钢桁架与轻集料混凝土制成芯板并复合钢丝网水泥基纤维砂浆内、外叶板构成的结构、围护、保温复合墙板。【条文说明】208轻钢桁架轻混凝土剪力墙板布置在结构平面的周边，其底面与混凝土基础梁或基础连梁或轻钢框架梁螺栓连接，顶面和侧面分别与轻钢框架梁柱螺栓连接，与轻钢框架共同抵抗水平作用。2.0.9轻钢边框混凝土薄板夹芯聚苯剪力墙板IightWeightsteelframe-thinconcreteplatewithsandwichEPSshearwall由轻钢边框、钢丝网混凝土内叶薄板和外叶薄板及内、外叶薄板之间的带燕尾槽聚苯芯板构成的结构、围护、保温复合墙板。【条文说明】2.0.9轻钢边框混凝土薄板夹芯聚苯剪力墙板在结构中的布置及其与其周边构件的连接，与轻钢桁架轻混凝土剪力墙板相同。2.0.10轻钢组合墙结构lightweightsteelcompositeshearwallstructure由轻钢桁架轻混凝土剪力墙板和轻钢边框混凝土薄板夹芯聚苯剪力墙板作为剪力墙的剪力墙结构。2.0.11装配式轻钢框架-轻钢组合墙结构体系prefabricatedlightweightsteelframe-lightweightsteelcompositeshearwallstructuresystem装配式轻钢框架结构和轻钢框架轻钢组合墙结构的总称，简称装配式轻钢框架-组合墙结构体系。轻钢框架-轻钢组合墙结构包括轻钢框架组合墙结构、轻钢框架短肢组合墙结构、轻钢框架轻钢桁架轻混凝土剪力墙板结构和轻钢框架轻钢边框混凝土薄板夹芯聚苯剪力墙板结构。【条文说明】2.0.11轻钢框架-轻钢组合墙结构体系包括5种结构类型，除轻钢框架结构外，其余4种结构类型由轻钢框架和剪力墙板构成，剪力崎板与轻钢框架螺栓连接，轻钢框架承受竖向荷载和水平荷载（作用），剪力墙板抵抗由水平荷载（作用）产生的水平剪力。2.0.12装配式轻钢框架-组合墙结构体系低层住宅low-riseresidentialbuildingsofprefabricatedlightweightsteelframe-lightweightsteelcompositeshearwallstructuresystem以轻钢框架结构、轻钢框架-组合墙结构、轻钢框架-短肢组合墙结构、轻钢框架-轻钢桁架轻混凝土剪力墙板结构、轻钢框架-轻钢边框混凝土薄板夹芯聚苯剪力墙板结构5种结构类型中的一种为结构系统，与外围护系统、内装系统、设备与管线系统一体化设计的装配式低层住宅。【条文说明】2.0.12装配式轻钢框架组合墙结构体系低层住宅是一个系统工程，由结构系统、外围护系统、设备与管线系统、内装系统四大系统组成，与现行行业标准装配式钢结构住宅建筑技术标准JGJ/T469-2016有关装配式钢结构住宅的内涵相同。2.0.13双L形连接件节点doubleL-shapedbeam-columnjointH型钢梁与焊接在轻型钢管混凝土柱或钢管柱上的双L形连接件螺栓连接的节点。2.0.14形连接件节点-shapedbeam-columnjointH型钢梁与焊接在轻型钢管混凝土柱或钢管柱上的形连接件螺栓连接的节点，或H型钢梁、组合墙或短肢组合墙边框柱端板同时与焊接在轻型钢管混凝土柱或钢管柱上的形连接件螺栓连接的节点。【条文说明】2.0.13-2.0.14双L形连接件节点、n形连接件节点是编制组研发的两种螺栓连接节点。编制组进行了系列双L形连接件节点、n形连接件节点抗震性能试验，表明其抗震性能良好。2.0.15水泥基纤维复合保温轻质墙板cement-basedfibercompositeinsulationlightweightwallpanel轻集料混凝土板为芯板、两侧复合钢丝网水泥基纤维砂浆面层，或复合石墨聚苯芯板与钢丝网水泥基纤维砂浆面层构成的围护、保温复合墙板。2.0.16钢丝网架泡沫混凝土夹芯聚苯复合墙板wiremesh-foamconcretesandwichpolystyrenecompositewallpanel带燕尾槽聚苯板为芯板、两侧复合钢丝网泡沫混凝土内、外叶板构成的围护、保温复合墙板。2.0.17钢丝网架珍珠岩复合墙板wiremeshperlitecompositewallpanel聚苯板为芯板、两侧复合珍珠岩板、再复合钢丝网水泥基纤维砂浆面层的围护、保温更合墙板。【条文说明】2.0.152.0.17水泥基纤维复合保温轻质墙板、钢丝网架泡沫混凝土夹芯聚装复合墙板和钢丝网架珍珠岩复合墙板是编制组研发的3种围护、保温复合墙板。编制组进行了受力、耐火、冻融、热工等性能试验，表明其综合性能良好。2.0.18单元墙板Unilwallpanel以整间房屋水平利竖向尺寸为单元的外围护墙板，简称单元墙板。包括单元围护、保温复合墙板和单元结构、围护、保温复合剪力墙板。【条文说明】2.0.18单元墙板便于设置门窗洞口；单元墙板宽度由与其连接装配的框架柱轴线距离确定，单元墙板高度由与其连接装配的上、下梁之间楼层高度确定，单元墙板之间应留有装配缝隙。2.0.19部（构）件components在工厂或现场预制完成，构成建筑结构系统的结构构件、围护构件及其他构件的统称。2.0.20部品parts由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。2.0.21企口tongue-and-groove用于装配式外围护墙板周边和内隔墙板两侧的桦头、样槽及连接缝的总称。【条文说明】2021企口主要用于装配式外围护墙板周边和隔墙板两侧的梯头、梯槽及连接缝，墙板之间采用企口拼接，易于装配，可提高装配的紧密性和精度。3材料3.1 钢材3.1.1 钢材选用应符合下列规定：1装配式轻钢框架、装配式轻钢组合墙的型钢和制备用钢板，宜采用Q235级、Q355级钢材，其质量应符合国家现行标准碳素结构钢GB/T700和低合金高强度结构钢GBZT1591的规定，并应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证，焊接结构应具有碳含量的合格保证；2冷弯薄壁型钢的壁厚不宜小于0.7mm,冷弯薄壁型钢的钢带或钢板的质量应符合国家现行标准连续热镀锌钢板和钢带GB/T2518和连续热镀铝锌合金镀层钢板及钢带GB/T14978的规定,3.1.2 钢材的强度设计值和物理性能指标应按国家现行标准钢结构设计标准GB50017和冷弯薄壁型钢结构技术规范GB50018的规定采用。【条文说明】3.1.13.1.2Q235级、Q355级钢材适宜用作低层住宅装配式轻钢框架、装配式轻钢组合墙的型钢和制备用钢板。考虑冷弯薄壁型钢主要用于轻钢龙骨复合墙体骨架等，规定了冷弯薄壁型钢的壁厚不宜小于07mm的。钢材的性能指标应满足国家现行标准的规定，保证了钢材的受力性能、连接性能和耐久性。3.2 连接材料3.2.1 连接螺栓材料应符合下列规定：1普通螺栓应符合国家现行标准六角头螺栓GB/T5782和六角头螺栓C级GBZT5780的规定，其机械性能应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1的规定；2高强度螺栓应符合国家现行标准钢结构用高强度大六角头螺栓GBZT1228、钢结构用高强度大六角螺母GB1229、钢结构用高强度垫圈GB/T1230.钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/TI231和钢结构用扭剪型高强度螺栓连接副GBZT3632的规定。3.2.2 连接锚栓材料宜采用Q235级、Q355级钢材，其质量应符合国家现行标准碳素结构钢GB/T700和低合金高强度结构钢GB/T1591的规定。3.2.3 螺栓、锚栓连接材料的强度设计值、高强度螺栓的预应力值及高强度螺栓连接的钢材摩擦面抗滑系数应按国家现行标准钢结构设计标准GB50017和冷弯薄壁型钢结构技术规范GB50018的规定采用。【条文说明】3.2.13.2.3为装配式轻钢框架-组合墙结构体系的部品、部（构）件螺栓连接快速、简便、可靠，对普通螺栓、高强度螺栓、连接锚栓等连接件的材质、规格等作了规定。324焊接连接材料应符合下列规定：3.2.4 采用的焊条应符合国家现行标准碳钢焊条GB/T5117和低合金钢焊条GB"5118的规定，选择的焊条型号应与主体金属力学性能相适应；2自动焊接或半自动焊接采用的焊丝和焊剂应符合国家现行标准熔化焊用钢丝GB/T14957、碳钢药芯焊丝GB"10045和低合金钢药芯焊丝GB/T17493的规定，并应与主体金属力学性能相适应；3二氧化碳气体保护焊接采用的焊丝，应符合国家现行标准气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110的规定；4埋弧焊接采用的焊丝和焊剂应符合现行国家标准埋弧焊用热强钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求GB/T12470的规定，并应与主体金属力学性能相适应；5两种不同钢号的材料焊接时，宜采用与强度较低钢号匹配的焊条或焊丝焊剂，并应符合现行国家标准钢结构焊接规范GB50661的规定；6焊缝强度设计值应按国家现行标准钢结构设计标准GB50017和冷弯薄壁型钢结构技术规范GB50018的规定采用。【条文说明】3.2.4为装配式轻钢框架-组合墙结构体系的部品、部（构）件可靠地焊接连接，对手工焊接、自动焊接或半自动焊接、二氧化碳气体保护焊接、埋瓠焊接多种焊接方式的焊接材料及焊缝强度设计值等作了规定；对两种不同钢号的材料焊接时的焊接材料也作了规定。3.2.5 冷弯薄壁型钢构件的安装和连接采用的螺钉应符合国家现行标准十字槽沉头自钻自攻螺钉GB/T15856.2、六角法兰面自钻自攻螺钉GB/T15856.4和六角凸缘自钻自攻螺钉GB/T15856.5的规定。【条文说明】325为保证装配式轻钢框架组合墙结构体系的冷弯薄壁型钢构件的快速安装和可靠连接，对采用的螺钉作了规定。3.3 混凝土331基础用混凝土强度等级不应低于C20；轻钢框架钢管混凝土柱、组合墙、轻钢边框混凝土薄板夹芯聚苯剪力墙板、轻型钢梁-混凝土组合楼盖等的混凝土，粗骨料粒径不宜大于IOmm,混凝土强度等级不应低于C25；混凝土质量应符合国家现行标准混凝土结构设计规范GB50010和再生混凝土结构技术标准JGJ/T443的规定。【条文说明】3.3.1装配式轻钢框架-组合墙结构体系的基础用混凝土的粗骨料粒径要求与普通混凝土一致。由于轻钢框架钢管混凝土柱截面尺寸小，组合墙、短肢组合墙、轻钢边框混凝土薄板夹芯聚苯剪力墙板、轻型钢梁-混凝土组合楼盖的板厚尺寸小，规定采用粗骨料粒径不宜大于IOmm的混凝土。3.3.2板材制备用轻混凝土应符合现行行业标准泡沫混凝土JG/T266和泡沫混凝土应用技术规程JGJ"341的规定，并应符合下列规定：1泡沫混凝土密度等级不宜低于AO8、强度等级不宜低于FC4；2轻集料混凝土密度等级不宜低于Ao4、强度等级不应低于FCk3纤维砂浆干密度不宜低于1500kg/m3、强度等级不宜低于Ml5。【条文说明】3.3.2轻质板材制备用混凝土宜采用轻质混凝土，包括泡沫混凝土和轻集料混凝土，参照国家现行有关标准，综合考虑与轻钢龙骨的组合效应和保温效果，规定了泡沫混凝土的密度等级和强度等级、轻集料混凝土的密度等级和强度等级，并规定了轻质墙板面层水泥基纤维砂浆的干密度和强度。3.4 钢筋3.4.1 钢筋选用应符合下列规定：1独立基础、条形基础、基础连梁、楼板、组合墙混凝土板、轻钢边框混凝土薄板夹芯聚苯剪力墙板的钢筋，宜采用HRB400、HRB500sHRBF400、HRBF500钢筋，也可采用HPB300.RB400钢筋，并应符合现行国家标准混凝土结构设计规范GB50010的规定；2楼板、组合墙混凝土板、轻钢边框混凝土薄板夹芯聚苯剪力墙板的钢筋，其直径不大于6mm时，宜采用CRB550、CRB600H.CRB680H冷轧带肋钢筋，其性能应符合国家现行标准冷轧带肋钢筋GBZT13788和钢筋焊接网混凝土结构技术规程JGJ114的规定。【条文说明】34.1装配式轻钢框架.组合墙结构体系的独立基础、条形基础、基础连梁、楼板、组合墙混凝土板、轻钢边框混凝土薄板夹芯聚苯剪力墙板的钢筋均为普通受力钢筋，国家现行钢筋产品标准中，不再限制钢筋材料的化学成分和制作工艺，而按照性能确定钢筋的牌号和强度级别。根据“四节一环保”要求，提倡应用高强、高性能钢筋，根据混凝土部（构）件尺寸和受力性能要求，规定了各种牌号钢筋的选用原则。342泡沫混凝土板夹芯聚苯复合墙板中配置的钢丝网宜采用镀锌或镀锌铝防腐处理。【条文说明】3.4.2装配式轻钢框架-组合墙结构体系的围护墙板中配置的钢丝网，采用镀锌或镀锌铝防腐处理，可提升耐久性。3.4.3 水泥基纤维砂浆面层的内置钢丝网，宜采用钢丝直径不小于2.0mm、网格尺寸不大于100mmx100mm的非镀锌或非镀锌铝冷拔低碳钢丝焊接网。【条文说明】3.2.3水泥基高性能砂浆中配置非镀锌或非镀锌铝的冷拔低碳钢丝焊接网，可提升钢丝网与水泥基纤维砂浆的黏结性能。3.5 维护材料351非结构构件的围护墙体宜采用性能可靠、技术配套的水泥基轻质复合墙板、泡沫混凝土板夹芯聚苯复合墙板、轻集料混凝土板等轻质材料，轻质材料的制备宜掺加固体废弃物材料。【条文说明】351非结构构件的围护墙体由轻质墙板装配而成，规定装配式轻质墙板宜采用水泥基轻质复合保温墙板、泡沫混凝土板夹芯聚苯复合墙板、轻集料混凝土板等轻质材料，主要考虑其性能可靠且技术配套。粉煤灰、尾矿、再生混凝土等固体废弃物材料用于非承重的部品部（构）件的制备，可满足墙板强度和功能需求。3.6 .2水泥基围护材料应符合下列规定：1水泥基围护材料中掺加的固体废弃物应符合现行国家行业标准轻型钢结构住宅技术规程JGJZT209的规定；2水泥基纤维复合保温轻质板面层采用的玻璃纤维应符合现行国家行业标准耐碱玻璃纤维网格布JcTT841的规定；3外墙材料和屋面材料的抗冻性不应低于D50；4外墙材料和屋面材料的软化系数不应小于0.65。【条文说明】3.5.2参照现行行业标准轻型钢结构住宅技术规程JGJb209第3.2.9条，规定了水泥基围护材料中掺加的其他固体废弃物、水泥基纤维复合保温轻质板面层采用的玻璃纤维增强材料、外墙材料和屋面材料的抗冻性、外墙材料和屋面材料的软化系数的要求。3.5.3墙体材料应符合现行国家标准墙体材料应用统一技术规范GB50574的规定。4基本规定4.0.1本规程装配式低层住宅轻钢组合结构技术规定主要涉及装配式低层住宅轻钢框架.组合墙结构技术规定。4.0.2装配式低层住宅轻钢框架组合墙结构体系建筑设计应符合国家现行标准住宅建筑规范GB50368、住宅设计规范GB50096、装配式钢结构建筑技术标准GB/T51232和装配式住宅建筑设计标准JGJZT398的规定。4.0.3装配式低层住宅轻钢框架-组合墙结构体系建筑应满足国家现行标准建筑抗震设计规范GB50011、建筑设计防火规范GB50016、钢结构设计标准GB50017和装配式钢结构建筑技术标准GB/T51232的规定。【条文说明】4.0.2、403装配式低层住宅轻钢框架-组合墙结构体系建筑，应满足居住建筑的基本功能和性能要求，应符合国家现行有关住宅建筑设计、装配式住宅建筑设计及抗震、抗风、防火、防腐、防水、隔热和隔声等性能的要求。这样，将装配式低层住宅轻钢框架-组合墙结构体系建筑设计与各类住宅建筑设计的共性要求相统一，这是装配式低层住宅轻钢框架-组合墙结构体系建筑标准化设计和建筑安全及功能实现的前提。4.0.4装配式低层住宅轻钢框架-组合墙结构体系建筑中，应将结构系统、外围护系统、设备与管线系统、内装系统采用集成的方法进行一体化设计，应建筑功能完整、结构安全可靠。4.0.5装配式低层住宅轻钢框架-组合墙结构体系建筑设计应标准化、部品部（构）件生产应工厂化、部品部（构）件安装应装配化、施工管理应信息化。【条文说明】4.0.4、4.0.5装配式低层住宅轻钢框架-组合墙结构体系建筑的发展，对推进量大面广的城乡低层住宅建筑工业化发展极为关键。这种新型的建筑生产方式具有工厂化制造、现场装配的基本特点，目的是提高效率、保证质量。将结构系统、外围护系统、设备与管线系统、内装系统采用集成的方法进行一体化设计，是各类装配式建筑设计的统一要求，是保证建筑功能完整和结构性能优良的前提。设计标准化、部品部（构）件生产工厂化、部品部（构）件安装装配化、施工管理信息化，是各类装配式建筑设计与建造的统一要求，装配式低层住宅轻钢框架-组合墙结构体系建筑应符合这一要求。4.0.6装配式低层住宅轻钢框架-组合墙结构体系建筑设计与建造应符合通用化、模数化、标准化的规定，应少规格、多组合，应部品部（构）件系列化。4.0.7装配式低层住宅轻钢框架-组合墙结构体系建筑设计应综合考虑建筑、结构、设备和内装等专业的协调，设计、建造、使用与维护宜采用建筑信息化模型技术，应各专业、全过程信息化管理。【条文说明】40.6、4.0.7装配式低层住宅轻钢框架.组合墙结构体系建筑设计与建造，应立足于建筑工业化，少规格、多组合，采用集成技术，便于工厂批量化生产。各部品、部（构）件通过接口进行连接，在现场进行组装，干法施工。在设计、生产、施工和运维中均采用BlM技术，可以实现全过程的信息化管理。发展住宅建筑产业现代化，要实现建筑全装修，避免毛坯房交房。4.0.8装配式低层住宅轻钢框架组合墙结构体系建筑的外围护系统，应适应所在地区气候条件，并应选用质量可靠、经济适用的材料和部品部（构）件，可按现行行业标准装配式钢结构住宅建筑技术标准JGJ/T469的规定执行。【条文说明】4.0.8装配式低层住宅轻钢框架-组合墙结构体系建筑外围护系统的墙体部品设计与选用是重点和难点之一，既要符合装配化、轻量化、功能性、安全性等需求，也要适应集成化设计、协同设计、装修一体化等要求。要有适用的工厂化生产的建筑外围护墙板系统，其墙板的安装技术应与轻钢框架-组合墙结构体系配套。外围护系统应适应系统化、产业化，其设计深化、生产配套、安全施工、信息管理、服务维护等环节，要形成设计与建造的整体技术解决方案。需要根据不同气候条件、不同要求、施工条件、造价预算等，选择适宜的外围护系统及其解决方案，可采用多系统、多组合墙体集成技术或部品，以满足项目多样性需求。外围护系统应遵循轻量化、干式工法的原则，连接技术应采用高强螺栓连接、卡扣件连接、模块式连接等新技术和新工艺。应以提升装配化及其效率为目标，适应住宅建筑外围护墙体的防火、防水、防腐处理及节能、保温、隔热需求，宜采用结构、保温、围护复合墙体或保温、围护复合墙体，并应采取相应的防护设计和措施。4.0.9装配式低层住宅轻钢框架-组合墙结构体系建筑宜按全寿命期使用与维护的便利性原则进行设计，设备管线与主体结构宜分离，管线更换或装修时不得影响结构的性能。【条文说明】4.0.9装配式低层住宅轻钢框架.组合墙结构体系受力特点是轻钢框架承受重力荷载，轻钢组合墙承受水平作用，外墙系统包括结构、节能、围护复合墙板外墙系统主要功能之一是起围护作用。采用的外围护墙板应耐久，应与主体结构使用寿命相协同。住宅建筑的装修是可改可换的，其外围护系统及内装系统均宜采用干法施工，将其设备管线与主体结构分离，更换管线或二次装修时不应影响墙体的结构性能，便于全寿命期的使用与维护。钢材的耐腐蚀性差，应采取防护措施，防止钢材腐蚀生锈。4.0.10装配式低层住宅轻钢框架组合墙结构体系建筑应按生态、环保和可持续发展的原则进行设计与建造，宜采用绿色建材和性能可靠的部品部（构）件。【条文说明】4.0.10装配式低层住宅轻钢框架组合墙结构体系为轻型建筑体系，特别适宜采用轻质的绿色环保建材制备的部品、部（构）件。外围护墙板和轻质隔墙板宜采用粉煤灰、工业固体废弃物、建筑垃圾废弃混凝土再生骨料等生态环保材料。轻钢框架-组合墙结构体系的混凝土基础、钢管混凝土柱、混凝土楼板、混凝土夹芯聚苯墙板等的混凝土均可以采用再生混凝土，并可采用掺加粉煤灰等措施提高再生混凝土的性能。再生混凝土构件设计应符合现行行业标准再生混凝土结构技术标准JGJ/T443的规定。4.0.11装配式低层住宅轻钢框架-组合墙结构体系建筑设计中的模数协调应符合现行国家标准建筑模数协调标准GB/T50002的规定，应遵循与建筑模数相协调的结构模数网格建立原则，结构构件应按结构模数网格定位。【条文说明】4.0.11装配式低层住宅轻钢框架-组合墙结构体系建筑设计中的模数协调应符合现行国家标准建筑模数协调标准GB/T50002有关规定，模数协调的最小单位为IM=100mm,因下列情况而产生非模数尺寸与空间，可对有关部位进行设计技术处理：1轻钢框架柱网采用中心线定位法时，边跨和边开间的平面尺寸可采用非模数；2采用界面定位法时，轻钢框架柱网中心线为非模数；3轻钢框架柱截面直通高不变；若二、三层轻钢框架柱截面形状或尺寸改变时，底层轻钢框架柱网采用中心线定位的情况下，二、三层轻钢框架柱可采用非模数；4轻钢框架H型钢梁偏离轴线，可采用非模数；5为隐蔽轻钢框架梁、柱，内墙向一侧移动，可采用非模数。4.0.12装配式低层住宅轻钢框架组合墙结构体系建筑平面设计应与结构体系相协调，并应符合下列规定：1房屋平面几何形状宜规则，其凹凸变化及长宽比例应满足结构对质量、刚度均匀的要求，平面刚度中心与质心宜接近；2空间布局应有利于结构抗侧力体系的设计和优化；3房屋平面布置应考虑突出与挑出部分不宜过大，且应满足结构计算要求；4房屋平面布置除应符合建筑功能及结构设计要求，还应符合建筑节能体型系数的要求。【条文说明】4012住宅建筑平面设计在方案阶段应与结构专业配合，便于轻铜框架梁柱布置，充分发挥轻钢框架组合墙结构体系的优势，使结构受力合理、用材经济。规则的房屋平面，易于满足结构质量与刚度均匀、平面刚度中心与质量中心接近的抗震设计要求。合理的空间布局，便于结构抗侧力体系合理设计。4.0.13装配式低层住宅轻钢框架-组合墙结构体系屋面防水，其材料的选用及构造应符合现行国家标准屋面工程质量验收规范GB50207的规定。【条文说明】4.0.13装配式低层住宅轻钢框架-组合墙结构体系屋面防水材料部品选用的设计文件，应注明防水层选用的材料、厚度、规格及主要性能，保温层选用的材料、厚度、阻燃及主要性能，接缝密封防水选用的材料及主要性能等。构造设计、排水设计、防雷设计等应满足国家现行有关标准的规定。4.0.14装配式低层住宅轻钢框架-组合墙结构体系预制外墙板与梁、板、柱相连时，其连结处应采取可靠措施保证墙体保温的连续性。4.0.15装配式低层住宅轻钢框架-组合墙结构体系采用单元墙板时，可采用单元围护、保温复合墙板，也可采用单元结构、围护、保温复合剪力墙板；带有门窗洞口的单元墙板，其门窗洞口与门窗框间的密闭性不应低于门窗的密闭性。4.016装配式低层住宅轻钢框架.组合墙结构体系屋面保温隔热系统应与外墙保温隔热系统密实连接。【条文说明】4.0.14-4.0.16装配式低层住宅轻钢框架组合墙结构体系的外围护墙板与梁、柱螺栓连接部位及与楼板的接触面，门窗洞口与门窗框间的密闭条带，屋面保温隔热系统与外墙保温隔热系统密实衔接区域，均宜采取防止热桥的措施，以提升建筑的热工性能。4.0.17装配式低层住宅轻钢框架-组合墙结构体系外围护墙体的墙板应符合下列规定：1同时作为主体结构抗侧力构件时，宜采用轻钢桁架轻混凝土剪力墙板、混凝土薄板夹芯聚苯剪力墙板等结构、围护、保温复合墙板；2作为非主体结构构件时，宜采用水泥基纤维复合保温轻质墙板、泡沫混凝土夹芯聚苯复合墙板、钢丝网架珍珠岩复合墙板等围护、保温复合墙板；3采用的夹芯聚苯板应符合现行行业标准聚苯模块保温墙体应用技术规程JGJZT420的规定。【条文说明】4.0.17规定了装配式低层住宅轻钢框架.组合墙结构体系外围护墙体的装配墙板设计要求。编制组研究表明：采用轻钢桁架轻混凝土剪力墙板或混凝土薄板夹芯聚苯剪力墙板，其兼具结构、围护、保温功能，性能良好，经济合理；采用水泥基纤维复合保温轻质墙板，墙板规格齐全，便于选用。5结构设计5.1 一般规定5.1.1 装配式低层住宅轻钢框架-组合墙结构体系设计应包括以下主要内容：1结构方案设计，包括结构选型、构件布置；2材料选用及截面选择；3作用及作用效应分析；4结构的极限状态验算；5结构、构件及连接的构造；6结构系统、外围护系统、设备与管线系统及内装系统的一体化设计。【条文说明】5.1.1参照现行国家标准钢结构设计标准GB50017第3.1.1条的规定，考虑装配式住宅建筑需进行结构系统、外围护系统、设备与管线系统及内装系统的一体化设计要求，规定了装配式低层住宅轻钢框架-组合墙结构体系设计的内容。5.1.2 装配式低层住宅轻钢框架组合墙结构体系设计，应采用以概率理论为基础的极限状态设计法，采用分项系数的设计表达式进行计算。5.1.3 装配式低层住宅轻钢框架-组合墙结构体系应按承载能力极限状态和正常使用极限状态进行设计，并应符合下列规定：1承载能力极限状态应包括构件或连接的强度破坏、因过度变形而不适应于继续承载，结构或构件丧失稳定；2正常使用极限状态应包括影响结构、构件、非结构构件正常使用或外观的变形，影响正常使用或局部破坏；3钢构件、冷弯薄壁型钢构件、组合构件、混凝土构件的设计原则和方法可按国家现行标准钢结构设计标准GB50017、冷弯薄壁型钢结构技术规范GB50018、组合结构设计规范JGJ138、混凝土结构设计规范GB50010的规定执行。【条文说明】5.1.2-5.1.3参照国家现行标准钢结构设计标准GB50017第3.1.23.1.3条和组合结构设计规范JGJ138第4.3节的规定，考虑装配式低层住宅轻钢框架-组合墙结构体系设计不需要疲劳设计，规定了应采用以概率理论为基础的极限状态设计法、采用分项系数的设计表达式进行计算、按承载能力极限状态和正常使用极限状态进行设计。装配式低层住宅轻钢框架-组合墙结构体系的轻钢框架梁柱截面尺寸较小，轻钢组合墙混凝土墙板厚度较小，截面构造尺寸不符合国家现行标准相关构造要求，适用条件也不一样，但构件设计的强度、刚度、稳定性的原则和方法是统一的，故规定了钢构件、冷弯薄壁型钢构件、组合构件、混凝土构件的设计可参照国家现行相关标准执行。1.1.4 装配式低层住宅轻钢框架-组合墙结构体系结构的抗震设计，应按现行国家标准建筑抗震设计规范GB50011的规定执行。1.1.5 装配式低层住宅轻钢框架-组合墙结构体系，结构的安全等级应取为二级，设计使用年限应取为50年。【条文说明】5.1.5装配式轻钢框架-组合墙结构体系低层住宅的使用年限规定与其他住宅是统一的，结构的安全等级为二级。5.2 结构体系521装配式低层住宅轻钢框架-组合墙结构体系结构的选用应符合下列规定：5.2.1 筑及工艺要求，并应根据结构合理性、环境条件、节约资源、材料供应、制作安装便利性等因素采用相应的结构；5.2.2 筑层数、设防烈度和受力等因素，采用轻钢框架结构，或轻钢框架-组合墙结构。【条文说
