2022阴极保护参数智能采集与数据处理设备.docx

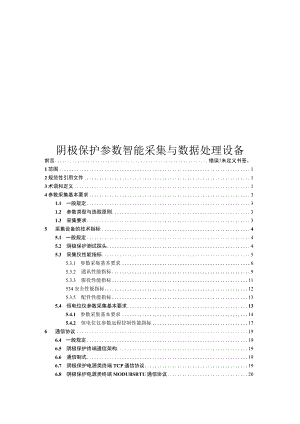

阴极保护参数智能采集与数据处理设备前言错误!未定义书签。1范围12规范性引用文件13术语和定义14参数采集基本要求31.1 一般规定31.2 参数类型与选取原则31.3 采集要求35 采集设备的技术指标45.1 一般规定45.2 阴极保护测试探头45.3 采集仪性能指标55.3.1 参数采集基本要求65.3.2 通讯性能指标95.3.3 服役性能指标11534安全性能指标125.3.5 配件性能指标135.4 恒电位仪参数采集基本要求135.4.1 参数采集基本要求145.4.2 恒电位仪参数远程控制性能指标176 通信协议196.4 一般规定196.5 阴极保护终端通信架构196.6 通信制式196.7 阴极保护电源类终端TCP通信协议196.8 阴极保护电源类终端MODUBSRTU通信协议206.9 阴极保护参数采集类终端TCP通信协议207 数据存储与管理要求207.4 一般规定207.5 数据格式要求218 安装与调试278.4 一般规定278.5 安装要求278.5.1 安装前准备288.5.2 安装程序288.5.3 安装质量检验298.6 设备调试309 采集设备运行维护管理309.4 一般规定309.5 探头维护要求309.6 采集仪维护要求319.7 采集仪故障排查与处理31附录A33附录B41附录C50附录D681范围为规范阴极保护参数智能采集与数据处理设备技术要求，制定本标准。本标准规定了阴极保护参数智能采集，采集设备技术指标，通信协议，数据存储与管理，安装与调试及采集设备运行维护管理的基本要求。阴极保护参数智能采集与数据处理设备除执行本标准外，尚应符合国家现行有关标准规定。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注明时间的引用文件，仅注时间的版本适用于本标准。凡是不注时间的引用文件，其最新版本适用于本标准。GB/T3482电子设备雷击试验方法GB3836爆炸性气体环境中的电力设备GB/T4208外壳防护等级（IP代码）GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T21448埋地钢质管道阴极保护技术规范SY/T0029埋地钢质检查片应用技术规范GB/T21246埋地钢质管道阴极保护参数测量方法GB/T50698埋地钢质管道交流干扰防护技术标准SYrr（X）87.6钢质管道及储罐腐蚀评价标准第6部分：埋地钢质管道交流干扰腐蚀评价GB50991埋地钢质管道直流干扰防护技术标准3术语和定义3.1阴极保护测试探头cathodicprotectiontestingprobe用于对阴极保护及交直流干扰参数进行测量并能将其转换为电信号的器件或装置，一般由测试试片与参比电极组成。3.2试片coupon采用与被调查金属构件理化性质相似,用于阴极保护效果、交直流干扰程度、自然腐蚀电位及腐蚀速率等测定的金属试片，模拟了所安装位置管道上的防腐层破损点。3.3试片通电电位couponon-potential试片与被调查金属构件电连接后测得的试片/电解质电位。3.4试片断电电位couponinstant-offpotential试片与被调查金属构件连接并充分极化后，瞬时断开试片与构件的连接后测得的试片/电解质电位。3.5参比管referencetube底部与环境相通，并填充了电解质的塑料管，通过参比管可将参比电极安放到与测试试片较近的位置，也可实现对参比电极进行定期检查和更换。3.6直流电流密度DCcurrentdensity试片表面单位面积上流过的直流电流，Am2o3.7交流电流密度ACcurrentdensity试片表面单位面积上流过的交流电流，Am2o3.8交流干扰电压ACinterferencevoltage由交流干扰产生的金属构件或试片对电解质交流电压。3.9阴极保护参数智能采集系统cathodicprotectionparameterintelligentcollection(gathering)system基于无线传感器网络技术，具备阴极保护及杂散电流干扰参数终端数据自动采集、无线数据传输和数据应用分析等多功能的智能化数据采集和监控系统。通信协议communicationprotocol双方实体完成通信或服务所必须遵循的规则和约定。3.11终端terminal进行数据采集的设备，在阴极保护参数采集系统中涉及的终端主要包括采集仪和恒电位仪两类。3.12上位机mastercomputer是指可以显示监测阴极保护参数并可直接发出操控命令的计算机。4参数采集基本要求4.1 一般规定阴极保护参数自动采集仪和恒电位仪参数自动采集仪应具备按设定要求进行自动采集、储存、上传的功能，并与系统平台软件开发数据接口，实现交互兼容。4.2 参数类型与选取原则4.2.1 阴极保护参数自动采集仪应采集参数包括通电电位、试片断电电位、交流干扰电压、交流电流密度；宜采集参数包括直流电流密度、自然腐蚀电位等参数。4.2.2 腐蚀速率型阴极保护电位自动采集仪还应具备试片厚度或其它表征腐蚀速率的参数监测、远传功能。4.2.3 恒电位仪参数自动采集仪的应采集参数包括：运行模式、运行状态、控制参数、保护电位、输出电压和输出电流；宜采集参数包括：恒电位仪故障状态。4.3 采集要求4.3.1 日常工作模式4.3.1.1 可根据实际需求远程设置采集时间间隔，每次采集一组数据，应包括：通电电位、断电电位、交流干扰电压；宜包括：交流电流密度、直流电流密度和自然腐蚀电位。腐蚀速率型阴极保护电位自动采集仪应包括试片厚度或其它表征腐蚀速率的参数。采集仪的采集周期应可远程设置调整。4.3.1.2 在测试前宜通过测试确定试片断电电位测试的延迟时间，一般宜大于200mso4.3.2 杂散电流参数监测模式4.3.2.1 宜具备由用户自定义设置或者采集参数超过设定阈值自动触发该模式功能。43.2.2 该模式主要针对电气化铁路交流干扰、城市轨道交通直流干扰或高压直流接地极干扰等特殊情况，调整相关参数采集频次。43.2.3 干扰结束、电位偏移量回到正常范围内时，自动恢复常规模式采集传输数据。5采集设备的技术指标5.1 一般规定5.1.1 采集设备包括阴极保护采集仪和恒电位仪，可实现阴极保护电位、交直流干扰参数、阴极保护设备运行参数等阴极保护相关参数的长期稳定监测，并自动上传到服务器，宜具备远程控制功能。5.1.2 采集设备宜进行模块化设计，阴极保护测试探头、电池、通讯天线、SIM卡等模块可检测与更换。5.1.3 采集设备的常用配件，如智能桩、阴极保护测试探头及其它埋地装置宜进行通用性考虑。5.1.4 采集设备应有抗浪涌组件，具有防雷击能力。5.2 阴极保护测试探头521阴极保护测试探头应包括测试试片与参比电极等基本组件，可采用分体式结构，也可采用一体式极化探头结构。522阴极保护测试探头的分布原则应反映所监测对象整体的阴极保护效果、阴极保护薄弱位置或交直流干扰情况，一般宜优先选择以下位置埋设：强土壤腐蚀性地段、杂散电流干扰区、环境变化频繁、高后果区、阴极保护薄弱位置或其它业主发现的需要特别关注的地段。523测试试片材质及表面状态宜与被测结构物相似，阴极保护水平宜通过测试试片的通电与断电电位或去极化曲线来进行评估。5.2.1 测试试片的裸露面积宜为ICm250c11当交直流杂散电流干扰程度为低时，用于评估阴极保护有效性的测试试片面积可根据防腐层类型进行选取，应符合表1的规定；当对交直流干扰程度进行评估或评价存在交直流杂散电流干扰时的阴极保护有效性的试片面积宜选用Icm2;自腐蚀试片的面积可选取6.5cn?50cm2；试片除裸露表面外，其余部位应作好防腐绝缘；所选试片面积及数量不宜影响阴极保护系统的输出电流。表1防腐层类型试片尺寸3PE1Cm26.5cm2FBE6.5Cm210cm2煤焦油沥青、胶带类防腐层IOem250cm25.2.2 测试试片裸露面形状宜为圆形、长条形或圆柱形，数据分析时宜评估试片形状、面积、土壤电阻率、安装方式、埋设时间等因素对测试结果的影响。5.2.3 同一管道具有相同防腐层管段的检查片材质、裸露面形状、裸露面积、处理方式宜保持一致。5.2.4 对于极化稳定的试片，断电电位读取延迟时间不宜小于100mS,宜取150ms4（X）ms；断电周期不宜大于3s。5.2.5 参比电极的选择及安装宜符合下列规定：在土壤或淡水环境中，宜采用铜-饱和硫酸铜参比电极（以下简称饱和硫酸铜参比电极，缩写为CSE）；在土壤环境中也可采用高纯锌参比电极（纯度不小于99.995%）,该参比电极使用时需要采用75%石膏、20%膨润土及5%硫酸钠回填料包覆，相对于硫酸铜电极-85OmV的电位为：+250mV（25）,使用温度不宜大于60；在海水环境中，宜采用银氯化银参比电极（缩写为SSC）。5.2.6 其余相关要求应符合现行标准埋地钢质检查片腐蚀速率测试方法SY/T0029及埋地钢质管道阴极保护参数测量方法GB/T21246的有关规定。5.3 采集仪性能指标53.1参数采集基本要求5.3.1.1 采样功能a）通电电位采集通电电位采集性能指标见表2。表2项目要求采样范围-5.0VF5.OV,-20.0V-+20.0V和100.0V+100.0V量程自动切换，或按设计要求输入阻抗21OMQ分辨率W量程的0.1%准确度各量程不低于0.1级（误差W1%。）b）断电电位采集断电电位采集性能指标见表3。表3项目要求采样范围5.0V+5.0V输入阻抗210MQ分辨率量程的0.1%准确度不低于0.1级（误差1%0）断电延迟时间150400ms,延迟时间误差±10ms断电时长03s可调最小采样周期lsc）交流电压采集交流电压采集性能指标见表40表4项目要求采样范围0V-10V,OVIoOV量程自动切换，或按设计要求分辨率W量程的0.25%准确度各量程不低于05级（误差W5%o）（1）直流电流采集采集设备应预留直流电流采集的接口，采集性能指标见表5。表5项目要求采样范围-ImA+lmA,-2OmA+20mA,-100mA+100mA量程自动切换分辨率量程的0.1%准确度各量程不低于0.1级（误差W1%。）采样电阻宜为1020。，采样电阻需根据试片的对地电阻来选择，不宜超过试片对地电阻的1/10。试片裸露面积l-50cm2,选择原则参见5.2.4e）交流电流采集采集设备应预留交流电流采集的接口，采集性能指标见表6。表6项目要求采样范围OmA10mA,OmA30mA,OmAIOomA的量程自动切换分辨率W量程的0.5%准确度各量程不高于0.5级（误差W5）采样电阻宜为10Q20Q,采样电阻需根据试片的对地电阻来选择，不宜超过试片对地电阻的l10o试片裸露面积Icm2DER腐蚀速率采集采集设备应预留腐蚀速率监测的接口，具体性能指标见表7o表7项目要求试片厚度100-1000m分辨率W量程的0.5%准确度各量程不高于0.5级（误差5%。）TCR,-2Oc-+60<1ppm0C漂移<1ppm/y5.3.1.2 数据采集a）定期采集采集周期应根据具体需要在IS72h（与厂家确认）范围内进行设定，应支持远程设置，实时数据上传完整率达到100%。b）连续采集支持连续采集，最小采集间隔1s。应具备远程设置采集及上传数据频率的功能。c）触发采集当采集设备采集到管地电位相对于常规保护电位的偏移量超过设定阈值，应能及时自动触发连续采集，将采集、存储及传输频率调整为设定值。干扰结束、电位偏移量回到正常范围内时，自动恢复常规模式采集传输数据。设定阈值宜根据不同的干扰条件来进行设定。d）时钟同步卫星校时后，设备时间与卫星时钟误差小于±10ms。5.3.1.3 远控功能采集设备应能正常接收相应系统下发的控制指令，并按控制指令调整运行状态。5.3.1.4 存储功能采集设备应包含存储功能，容量不小于16MBo5.3.2通讯性能指标5.3.2.1 移动通信网络在移动通信信号覆盖良好的区域，宜采用GPRS>4G等移动网络作为核心通讯链路。移动通信网络的主要技术指标见表8。表8项目要求通讯方式移动网络通讯，通讯协议TCP/IP通讯范围移动网络覆盖区域，且信号强度满足通讯要求通讯天线自带通讯天线，天线增益3db53.2.2自组网通讯在附近节点区域（VIkm）存在稳定的宽带信号或局部有移动通讯信号覆盖条件下，可以考虑自组网通讯，将监测数据传输到邻近路由器，再由宽带或其他通讯方式进行传输。自组网通讯性能指标见表9,相关技术要求遵照附录A的规定。表9项目要求通讯方式ZigBee、Iora等短距离无线通讯，通讯协议TCP/IP通讯范围视距范围内Vlkm,可以通过动态路由方式延长通讯距离通讯天线自带通讯天线，天线增益3db配套设备无线路由器53.2.3卫星通讯对于无法使用移动通讯且难以实现有人值守的地区，如戈壁滩、荒漠等，可采用北斗卫星通讯。北斗卫星的具体指标可参考表IOo表10项目要求接收灵敏度<-127.6dBm噪声系数NF<1.8发射频率37dBm÷ldBm通讯定位成功率>99%首次获取时间>2s重新获取时间<ls传输频度60s,单包字节数76B信号强度>6颗星数据的传输北斗短报文5.3.2.4光纤通讯采用光纤通讯应满足以下指标要求：通讯方式：155Onm、149Onm、131Onm波长单膜光纤单纤双向通讯。一一通讯范围：通过两根光纤，在每2km接入一个采集设备、光纤主干综合衰减小于0.25dbkm条件下，实现两站间距100km以内稳定的数据传输。一一光纤收发模块：发射功率0db,接收灵敏度-38db.一一通讯链路冗余：在使用4根光纤通讯时，具有通讯链路冗余能力。一一通讯信号衰减余量：通讯链路具有一定的光通讯信号衰减余度，在最大通讯距离条件下，通讯链路允许的通讯信号衰减余量不小于10%,即3.8dB.一一光纤尾缆：自带光纤尾缆，内部为G.652D单膜光纤。53.2.5近距离无线通讯通过装载有专用APP设备管理软件的自动终端（手机或者平板电脑）近距离、无接触实现自动电位采集设备的参数设置、设备故障参数查看以及读取数据（实时和存储的）。a）通讯方式：低功耗蓝牙4.0等。b）通讯范围：通讯距离30米。c）通讯天线：自带通讯天线。533服役性能指标5.3.3.1功耗指标待机功率平均值（100UW,通讯功率平均值W2W。5.33.2电源性能a）高能电池高能电池性能指标应满足下表要求。采集设备上传数据应包括电池电压，具备欠压预警功能，宜便于更换，高能电池性能指标见表11。表11项目要求电池容量100Wh环境温度-40C60C电池寿命每天采集一次，连续运行时间23年其他具备高功率承受力，自放电率低，无记忆效应b）外部电源供电外部电源供电输入电压为DC：12V或24V,AC：220Vo外部电源供电系统应有抗浪涌组件，具有防雷击能力。c）风能供电风力发电设备的相应技术参数见表12。表12项目要求额定功率>100W启动风速1.5ms额定风速1lms安全风速45ms输出电压12V/24V工作温度-40C80°Cd）太阳能供电采集设备采用的太阳能供电系统，包括太阳能板、控制器、电池保护板、蓄电池，具体指标如下：太阳能板功率宜210W；太阳能蓄电池容量宜220Wh.5.3.4安全性能指标5.3.4.1绝缘性能采集设备满足参比线与外壳、零位线与外壳的绝缘电阻10M。，且仪器外壳应能承受对机壳AC1500V（有效值）的介电强度试验电压，历时Imin无击穿和闪络现象。53.4.2防爆性能采集设备在站场和阀室的防爆区域内安装时，应采用防爆结构，防爆安装套件的防爆等级应满足GB3836的技术要求。5.3.43防雷性能采集设备应满足GB/T3482中第4级或GB/T17626.5中第4类安装类别的防雷要求。5.3.4.4抗干扰性能采集仪在交流干扰电压V30V时，采集仪测量的通/断电电位准确度满足531.1的要求。53.4.5其它性能指标按照GBT42082017外壳防护等级（IP代码），外壳应进行防尘防水设计，防护等级应达到IP68。5.3.5配件性能指标53.5.1 智能桩基本要求a）测试桩的布设原则： 对于安装地点没有测试桩的需新增测试桩；对于己有测试桩的安装地点,判断测试桩规格与采集设备是否匹配，匹配的可以使用原有测试桩，不匹配的需新增测试桩。b）测试桩的参数指标： 测试桩桩体材料的选择应考虑防腐的要求，应为热镀锌钢质测试桩或其他特殊要求的材质，如玻璃钢材质； 测试桩桩体根据业主要求及测试需求进行制作，测试桩应在合适高度的位置制作可以锁上的门或测试箱，便于在接线面板进行操作，线缆用途应进行明确标识。53.5.2 安装电缆指标依据用途和电流量选择合适的铜芯电缆。试片线、参比线、管道电缆、测试电缆及太阳能供电电缆的截面积应22.5mm2o电缆宜采用双护套电缆，绝缘性能良好。53.5.3 仪参数采集基本要求5.4.1 参数采集基本要求5.4.1.1 采样功能a）恒电位仪运行机号采集对于采用一用一备或多机（多路）输出的恒电位仪，应能采集当前运行的恒电位仪机号。恒电位仪运行机号采集性能指标宜符合表13的要求。表13项目恒电位仪运行机号采集恒电位仪运行机号一用一备：1号或者2号多机（多路）输出：按设计要求要求与当前恒电位仪运行机号一致b）恒电位仪运行状态采集应能采集恒电位仪当前运行状态，包括运行、停止。恒电位仪运行状态采集性能指标宜符合表14的要求。表14项目恒电位仪运行状态采集恒电位仪运行状态运行或停止要求与当前恒电位仪运行状态一致c）电位采集满足抗交流干扰30V。d）恒电位仪通电电位采集。恒电位仪通电电位采集性能宜符合表15的要求。表15项目恒电位仪通电电位采集采样范围-10.0V+10.0V或按设计要求输入阻抗210MQ分辨率W量程的0.1%准确度不低于1.5级e）恒电位仪断电电位采集对于可采集断电电位恒电位仪，断电电位采集性能指标宜符合表16的要求。表16项目恒电位仪断电电位采集采样范围-2.5V+2.5V或按设计要求输入阻抗210MQ分辨率W量程的0.1%准确度不低于1.5级通断周期12s3s>4sls>0.8s0.2s或按设计要求断电延迟时间300999ms或按设计要求f）恒电位仪输出电压采集恒电位仪输出电压采集性能指标宜符合表17的要求。表17项目恒电位仪输出电压采集采样范围按设计要求分辨率0.01V准确度不低于1.5级g）恒电位仪输出电流采集恒电位仪输出电流采集性能指标宜符合表18的要求。表18项目恒电位仪输出电流采集采样范围按设计要求分辨率ImA准确度不低于1.5级h）恒电位仪运行模式采集恒电位仪运行模式采集性能指标宜符合表19的要求。表19项目恒电位仪运行模式采集恒电位仪运行模式恒电位（恒通电电位）恒断电电位恒电流恒电压要求与当前恒电位仪运行模式一致i）恒电位仪预置参数采集恒电位仪预置参数采集性能指标宜符合表20的要求。表20项目恒电位仪运行模式采集恒电位仪预置参数预置通电电位预置断电电位预置输出电压预置输出电流要求与当前恒电位仪预置参数一致j）恒电位仪报警信息采集应能采集恒电位仪当前异常报警信息，根据厂家技术参数或按设计要求。恒电位仪运行状态采集性能指标宜符合表21的要求。表21项目恒电位仪报警信息采集恒电位仪报警信息电位超限报警输出电压超限报警输出电流超限报警温度报警报警开关要求与当前恒电位仪报警信息一致5.4.1.2 数据采集频率采集频率应根据具体需要在IS72h（按设计要求）范围内进行设定，应支持远程设置。5.4.1.3 存储功能采集设备应包含存储功能，容量不小于64MB。在通讯异常时，能够存储半年以上运行数据，保证测试数据不丢失，在通讯恢复时，可以自动上传数据。数据上传完整率达到100%。5.4.2 恒电位仪参数远程控制性能指标5.4.2.1 恒电位仪通讯方式恒电位仪自带数字通讯接口，包括RS-485接口或以太网接口，支持Me）DBUSRTU工业标准通信协议。设备通讯方式应根据安装点通讯信号覆盖情况进行选择。支持GPRS、4G等移动无线通讯、北斗卫星无线通讯、以太网/光纤通讯方式等通讯方式。5.4.2.2 恒电位仪参数远程控制性能恒电位仪宜能正常接收相应系统下发的控制指令，并按控制指令调整运行状态。恒电位仪参数远程控制性能指标见表22。表22项目恒电位仪采集参数状态控制恒电位仪运行机号一用一备：1号或者2号多机（多路）输出：按设计要求按照控制指令设置、读取恒电位仪运行机号恒电位仪运行状态运行或停止按照控制指令设置、读取恒电位仪运行状态恒电位仪运行数据通电电位按照控制指令读取恒电位仪运行参数断电电位输出电压输出电流恒电位仪控制参数预置通电电位按照控制指令设置、读取恒电位仪控制参数预置断电电位预置输出电压预置输出电流怛电位仪工作模式恒电位（恒通电电位）按照控制指令设置、读取恒电位仪工作模式恒断电电位恒电流恒电压输出通断测试6通信协议6.1 一般规定6.1.1 与上位机直接进行通信的终端或与终端配套的网关，其通信协议应符合本章规定；不与上位机直接进行通信的终端，不在本章规定的范围。6.1.2 仅完成部分功能的终端，应具备与其功能相适应的本章规定的指令，上传数据通信报文中，未具备的功能项对应的数据字段应填Oo6.2 阴极保护终端通信架构阴极保护终端通信架构如图1所示，当上位机为服务器时，阴极保护终端或其配套网关的通信协议宜采用TCP；当上位机为PLC时，阴极保护终端或其配套网关的通信协议宜采用MODBUSRTUo上位机上位机（服务器）（PCL）HTCPMODBUSRTU图1阴极保护终端通信架构示意图6.3 通信制式当上位机为服务器时，阴极保护终端通信制式宜采用4G全网通、以太网;当上位机为PLC时，阴极保护终端通信制式宜采用RS-485o6.4 阴极保护电源类终端TCP通信协议本节主要说明阴极保护电源类终端或配套网关TCP通信的报文格式、通讯流程等内容，具体内容参见附录A（规范性附录）阴极保护电源类终端TCP通信协议、附录B(规范性附录)恒电位仪TCP报文其他数据结构。6.5 阴极保护电源类终端MODUBSRTU通信协议本节主要说明阴极保护电源类终端Modubsrtu通信协议，包括功能地址表、校验方式、通信波特率、通信间隔与延时等。6.5.1 MODBUSRTU通讯数据传输模式1.1.1.1 讯传输为异步方式，并以字节(数据帧)为单位。在主机和从机之间传递的每一个数据帧都是10位的串行数据流。1.1.1.2 编码系统：8位(bit)二进制，报文中每个8位字节含有两个4位十六进制字符(09,AF)<>1.1.1.3 数据位:1个起始位；8个数据位，首先发送最低有效位；1个停止位。1.1.1.4 帧校验域：循环冗余校验(CRC)1.1.1.5 通信波特率：2400、4800、9600、1440019200、38400、57600115200o1.1.1.6 通讯间隔：主机发送数据帧间隔大于200mso6.5.2恒电位仪功能地址表，参见附录D恒电位仪MoDBUS功能地址表。6.6阴极保护参数采集类终端TCP通信协议本节主要说明阴极保护参数采集类终端或配套网关TCP通信的报文格式、通讯流程等内容，具体内容参见附录C(规范性附录)阴极保护参数采集类终端TCP通信协议。7数据存储与管理要求7.1 一般规定7.1.1 终端数据应采用非易失性存储介质存储；7.1.2 上位机数据宜采用商用数据库存储；7.1.3 上位机宜对阴极保护参数采集类终端和阴极保护电源类终端数据分类存储;7.L4宜按照用户的数据对齐要求进行管理；7.1.5用户无要求时，长输管道的设备设施宜按照管道里程进行对齐，站场的设备设施宜按照站场功能区进行管理。7.2数据格式要求本节规定了上位机对阴极保护参数采集类终端和阴极保护电源类终端在上位机数据存储的格式要求，包括阴极保护参数采集类终端日常采集数据的格式和连续采集数据的格式、阴极保护电源类终端日常采集数据的格式，以及每种数据格式各数据项的定义，包括字段名称、单位、数据类型、精度、值域/约束。7.2.1 阴极保护参数采集类终端日常采集数据的存储格式宜符合表23的要求。表23序号字段中文名称字段英文名称数据库字段名单位数据类型精度值域备注（约束）1设备通道编号EquipmentpathnumberEquPathNum文本382采样时间SamplingTimeSamplingTimeH期/时间3通电电位ONpotentialOnPotentialV数值(8,3)4断电电位OFFpotentialOffPotentialV数值(8,3)5自然电位NativepotentialNaPotentiaIV数值(8,3)6交流干扰电压ACinterferencevoltageACVbltageV数值(8,3)7交流腐蚀试片交流电ACcurrentofACcouponACCurOfACCouponmA数值(8,3)流8交流腐蚀试片交流电流密度ACcurrentdensityofACcouponACDensityOfACCouponAm2数值(8,3)b9交流腐蚀试片直流电流DCcurrentofACcouponDCOfACCouponmA数值(8,3)10交流腐蚀试片直流电流密度DCcurrentdensityofACcouponDCDensityOfACCouponAm2数值(8,3)b11极化试片交流电流ACcurrentofcathodicprotectioncouponACCurOfCPCouponmA数值(8,3)12极化试片交流电流密度ACcurrentdensityofcathodicprotectioncouponACDensityOfCPCouponAm2数值(8,3)b13极化试片直流电流DCcurrentofcathodicprotectioncouponDCCurOfCPCouponmA数值(8,3)14极化试片直流电流密度DCcurrentdensityofcathodicprotectioncouponDCDensityOfCPCouponAm2数值(8,3)b15极化试片裸露面积BareareaofcathodicprotectioncouponBareAreaOfCPCouponcm2数值(8,3)a16交流腐蚀试片裸露面积BaresurfaceareaofACcouponBareCurAreaOfACCouponcm2数值(8,3)a17试片元件腐蚀速率CorrosionrateofcouponelementCorrRateOfCouponElementmm/a数值(8,3)b18试片元件剩余厚度ResidualthicknessofcouponelementResThickofCouponEIementmm数值(8,3)b19试片元件电阻resistanceofcouponelementResofCouponElementm数值(8,3)20试片元件初始厚度InitialthicknessofcouponelementIniThickofCouponElementmm数值(8,3)a21试片元件初始电阻InitialresistanceofcouponelementIniResofCouponElementm数值(8,3)a22参考元件电阻resistanceofreferenceelementResOfReferenceElementm数值(8,3)23参考元件初始厚度InitialthicknessofreferenceelementIniThinkOfReferenceElementmm数值(8,3)a24参考元件初始电阻InitialresistanceofreferenceelementIniResOfReferenceElementm数值(8,3)a25设备温度DevicetemperatureDeviceTemp数值(8,3)26电池电压BatteryvoltageBatteryvoliageV数值(8,3)a数据来自终端的属性数据；b通过测量值与终端的相关属性数据或相关规定值计算得到。7.2.2 阴极保护参数采集类终端连续采集数据的存储格式宜符合表24的要求。表24序号字段中文名称字段英文名称数据库字段名单位数据类型精度值域备注（约束）1设备通道编号EquipmentpathnumberEquPathNum文本382采样时间SamplingTimeSamplingTime日期/时间3通电电位ONpotentialOnPotentialV数值(8,3)4断电电位OFFpotentialOffPotentialV数值(8,3)5自然电位NativepotentialNaPotentialV数值(8,3)6交流干扰电压ACinterferencevoltageACVoltageV数值(8,3)7交流腐蚀试片交流电流ACcurrentofACcouponACCurOfACCouponmA数值(8,3)8交流腐蚀试片交流电流密度ACcurrentdensityofACcouponACDensityOfACCouponAm2数值(8,3)b9交流腐蚀试片直流DCcurrentofACcouponDCOfACCouponmA数值(8,3)电流10交流腐蚀试片直流电流密度DCcurrentdensityofACcouponDCDensityOfACCouponAm2数值(8,3)b11极化试片交流电流ACcurrentofcathodicprotectioncouponACCurOfCPCouponmA数值(8,3)12极化试片交流电流密度ACcurrentdensityofcathodicprotectioncouponACDensityOfCPCouponAm2数值(8,3)b13极化试片直流电流DCcurrentofcathodicprotectioncouponDCCurOfCPCouponmA数值(8,3)14极化试片直流电流密度DCcurrentdensityofcathodicprotectioncouponDCDensityOfCPCouponAm2数值(8,3)b15极化试片裸露面积BareareaofcathodicprotectioncouponBareAreaOfCPCouponcm2数值(8,3)a16设备温度DevicetemperatureDeviceTempc数值(8,3)17电池电压BatteryvoltageBatteryvoltageV数值(8,3)a数据来自终端的属性数据；b通过测量值与终端的相关属性数据或相关规定值计算得到。
