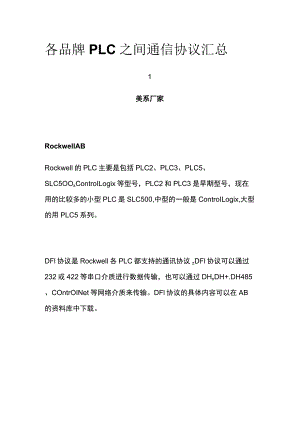

各品牌PLC之间通信协议汇总1美系厂家RockwellABRockwell的PLC主要是包括PLC2、PLC3、PLC5、SLC5OOxControILogix等型号，PLC2和PLC3是早期型号，现在用的比较多的小型PLC是SLC500,中型的一般是ControILogix,大型的用PLC5系列。DFl协议是Rockwell各PLC都支持的通讯协议zDFl协议可以通过232或422等串口介质进行数据传输，也可以通过DHxDH+.DH485、COntrOINet等网络介质来传输。DFl协议的具体内容可以在AB的资料库中下载。AB的PLC也提供了OPC和DDE,其集成的软件中RSLogix中就包含DDE和OPCSERVER,可以通过上述软件来进行数据通讯。AB的中高档的PLC还提供了高级语言编程功能，用户还可以通过编程实现自己的通讯协议。GEGE现在在国内用的比较多的主要是90-70和90-30系列PLC,这两款PLC都支持SNP协议，SNP协议在其PLC手册中有协议的具体内容。现在GE的PLC也可以通过以太网链接，GE的以太网协议内容不对外公开，但GE提供了一个SDK开发包，可以基于该开发包通讯。欧洲系列西门子西门子系列PLC主要包括其早期的S5和现在的S7-200、S7-300、S7-400等各型号PLC,早期的S5PLC支持的是3964R协议，但是因为现在在国内应用较少，除极个别改造项目外，很少有与其进行数据通讯的。S7-200是西门子小型PLC,因为其低廉的价格在国内得到了大规模的应用，支持MPI、PPl和自由通讯口协议。西门子300的plc支持MPI,还可以通过Profibus和工业以太网总线系统和计算机进行通讯。如果要完成点对点通讯，可以使用CP340341oS7400作为西门子的大型PLC,提供了相当完备的通讯功能。可以通过S7标准的MPI进行通讯，同时可以通过C-总线，PROFIBUS和工业以太网进行通讯。如果要使用点对点通讯，S7-400需要通过CP441通讯模块。西门子的通讯协议没有公开，包括紫金桥组态软件在内许多组态软件都支持MPI、PPl等通讯方式,PROFlBUS和工业以太网一般通过西门子的软件进行数据通讯。施耐德（莫迪康）施耐德的PLC型号比较多，在国内应用也比较多。其通讯方式主要是支持MODBUS和MODBUSPLUS两种通讯协议。MODBUS协议在工控行业得到了广泛的应用，已不仅仅是一个PLC的通讯协议，在智能仪表，变频器等许多智能设备都有相当广泛的应用。MODBUS经过进一步发展，现在又有了MODBUSTCP方式，通过以太网方式进行传输，通讯速度更快。MODBUSPLUS相对于MODBUS传送速度更快，距离更远，该通讯方式需要在计算机上安装MODCON提供的SA85卡并需安装该卡的驱动才可以进行通讯。除了上述两种方式之外，莫迪康的PLC还支持如TCP/IP以太网，Unitelway,FIPWAY,FIPIO,AS-I,Interbus-S等多种通讯方式。3日系PLC欧姆龙欧姆龙系列PLC在中国推广的也比较多。在通讯方式上，OMRON现在主要采用两种通讯方式：HostLink协议是基于串口方式进行数据传输的通讯方式。当PLC进入MONITOR方式时，上位机可以和欧姆龙PLC通讯。在和欧姆龙通讯时要注意，两次通讯之间要留一定时间，如果通讯速度过快容易造成PLC通讯异常。ControILink是欧姆龙PLC的一种快速通讯方式。ControlLink通过板卡进行数据通讯，板卡之间有数据交换区，由板卡实现数据的交换从而完成数据采集功能。使用该方式通讯需配置欧姆龙的驱动。三菱三菱PLC的小型PLC在国内的应用非常广泛。三菱的PLC型号也比较多，主要包括FX系列，A系列和Q系列。三菱系列PLC通讯协议是比较多的，各系列都有自己的通讯协议。如FX系列中就包括通过编程口或232BD通讯也可以通过485BD等方式通讯。其A系列和Q系列可以通过以太网通讯。当然，三菱的PLC还可以通过CC-LlNK协议通讯。松下松下PLC和计算机之间可以通过串口和以太网进行通讯。其采用的通讯协议是Mewtocol协议。如大多数日系PLC一样，Mewtocol协议比较简单。包括紫金桥组态软件在内的许多软件都可以从PLC中直接读取数据。
