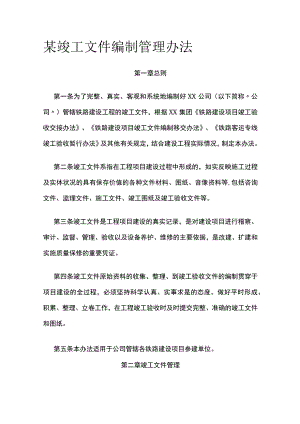

某竣工文件编制管理办法第一章总则第一条为了完整、真实、客观和系统地编制好XX公司（以下简称公司）管辖铁路建设工程的竣工文件，根据XX集团铁路建设项目竣工验收交接办法、铁路建设项目竣工文件编制移交办法、铁路客运专线竣工验收暂行办法及其他有关规定，结合建设工程实际情况，制定本办法。第二条竣工文件系指在工程项目建设过程中形成的，如实反映施工过程及实体状况的具有保存价值的各种文件材料、图纸、音像资料等,包括咨询文件、监理文件、施工文件、竣工图纸及竣工验收文件等。第三条竣工文件是工程项目建设的真实记录，是对建设项目进行稽察、审计、监督、管理、验收以及设备养护、维修的主要依据，是改建、扩建和实施质量保修的重要凭证。第四条竣工文件原始资料的收集、整理、到竣工验收文件的编制贯穿于项目建设的全过程，必须坚持科学认真、实事求是的态度。做好平时形成、积累、整理、立卷工作，在工程竣工验收时及时提交完整、准确的竣工文件和图纸。第五条本办法适用于公司管辖各铁路建设项目参建单位。第二章竣工文件管理第六条竣工文件编制工作由公司负责组织，工程部负责归口管理，监理单位负责督促、检查和审核，施工单位负责编制、整理、组卷和归档。在竣工文件形成过程中，可请接管单位档案部门协助指导。第七条各单位应设专人负责竣工文件的收集、整理、保管、立卷、移交归档工作，并应将此项工作纳入施工技术管理，纳入总工程师的职责范围。同时，要根据竣工文件编制的有关条款规定，制定相应的管理办法。第八条监理单位在施工中要督促、检查施工单位及时整理竣工文件和竣工验收资料，并按规定审核竣工文件的质量和完整性，负责向公司提交监理业务范围内的专项报告。第九条各单位必须按期移交完整齐全的竣工文件，竣工文件不齐全、不完整、不真实，不能验收交接，不能进行末次验工计价。第三章竣工文件的形成积累第十条竣工文件的收集、整理、归档及移交，应做到布置施工任务与布置竣工文件编制、工程施工进度与竣工文件形成积累、工程验收交接与竣工文件交接同步进行。第十一条各单位要按照各专业竣工文件编制内容，随时做好图纸修改、资料收集和积累工作，注意收集施工中采用的新技术、新工艺、新材料、特殊地质、重点难点的科技攻关项目、地下建筑、地下管线、工程质量事故处理方案以及工程隐蔽部位的资料，并应根据变更设计的要求，及时修改施工图，填写工程日志，做到准确、符合实际。第十二条各单项工程的技术负责人，要将施工过程中形成的各种检查证、试验报告、原材料（或设备）出厂合格证及各种施工记录等原始资料，按工程项目和内容分别放在平时立卷盒内，以防文件材料的遗失或损坏。第四章竣工文件的组成与内容第十三条公司管辖铁路建设项目竣工文件由综合部分和专业部分两大类组成。（一）专业部分由线路、路基、桥梁、涵洞、隧道、站场、动车、给水排水、通信、信号、电力、电气化、房建、环境保护与水土保持、铁路用地等专业组成（各专业包含的内容见附件1）。（二）凡各专业未包括或不能包括进去的，可以纳入综合部分。第十四条各项目沿途经过的城市规划区，应按照关于转发城市建设档案归属与流向暂行办法的通知的要求向当地城市建设档案馆报送有关城市建设档案，内容包括：（一）城市规划区范围内的车站、地下管线径路图、E殳（所）等平面布置图，以及竣工验收证书。向城建档案馆报送的归档文件应符合国家标准建设工程文件归档整理规范之规定。（二）城市规划区内的铁路线路、桥梁、隧道总平面布置图、桥梁平面图、立面竣工图，线路、隧道的纵断面图和标准横断面图及有关说明。（三）报送城市建设档案馆的竣工文件均提供复制件，其文整应符合城市建设档案馆提出的要求。第十五条各项目向XX集团档案馆进馆一套与公司收集范围相同的竣工文件，并移交以下竣工图的底图一份，具体内容包括：（一）线路的平面图、纵断面图，平、纵断面缩图，铁路用地总平面图。（二）特大桥和大桥的平面图、立面图、桥址平面图、梁部和墩台结构图（梁图采用标准图时，只在目录中注明标准图号和编制单位。）（三）长隧道（3km及其以上）的横、纵断面图和主要结构图。（四）车站的平面布置图，通信、信号、电力、电气化、给水排水、动车、站房等平面布置图。（五）新型通信信号（我国以前没有的）竣工图。（六）电气化铁路接触网和变配电所平面布置图。（七）昆明南站站房的平面布置图，各种管线布置图，主要车间设备布置及安装图。第十六条征用土地、拆迁补偿等原始凭证的原件，由施工单位单独组卷，归入地亩档案，经公司汇总后，交接管单位永久保存，施工单位保存复印件。铁路用地资料内容包括：国家立项、批准的各种文件；地方国土、林业、水利、环保、规划等部门的各种报批文件；施工中与当地市、县、乡、村民委员会、农民等各级组织和个人协商产生的各种协议、合同、证明;施工中现场制作的地界桩表;统一里程与施工里程对照表、图等。第十七条监理管理文件纳入竣工文件综合部分，由监理单位负责编制，监理文件范围见附件1综合部分。第五章竣工文件的整理与案卷质量标准要求第十八条竣工文件形成后，要按文件材料形成规律和成套性的特点,保持文件之间的有机联系，合理的组成保管单位，竣工文件整理方法和案卷质量要求详见附件4。一般应符合以下要求：（一）在组成保管单位时，应先区分专业，然后按单位工程组成若干个保管单位（即盒），一盒为一个保管单位。（二）一个保管单位一般按施工资料、工程日志、竣工图三部分组成（各专业组成的保管单位的具体要求详见附件3）,并进行科学排序，文字在前，图纸在后。（三）组成保管单位时，要考虑运营维修管辖区段，不是一个维修管辖区段的工程不能组在一起。（四）铁路通信、信号、电力、电气化、给排水、房建、铁路用地等专业的竣工文件，应将站与区间分别编制，正线与联络线也应分开组成保管单位。（五）小桥及涵洞分别按区间组成保管单位。（六）铁路用地资料，按市、州、县（区）为单位编制组卷，一般按国土部门报件类、补偿类、审批类、其他类组卷。第十九条一个建设项目由两个以上单位负责施工时，其竣工文件可各自按施工管辖范围组卷，但要考虑接管单位将文件材料与图纸合并组卷的要求。涉及综合性资料如：建交表、竣工验收报告、施工中来往文电等由各承包单位收集汇总,分别组成保管单位。部分专业的竣工文件按以下规定执行：（一）桥梁工程由各制梁厂和架设单位及时提供有关资料，线下施工单位负责编制竣工文件。制梁厂提供资料为：现场浇筑钢筋混凝土梁各种检验资料及工厂预制梁合格证。架设单位提供资料为铁程检一12、13、32及其它相关附件合格证等，其中铁程检一12由线下单位和架设单位分别检查签字。（二）轨道工程无昨轨道由相应的施工单位提供有关资料，线下施工单位负责编制竣工文件。轨道（铺设无缝线路、道岔及伸缩调节器）由轨道施工单位负责编制竣工文件。（三）铁路用地以线下单位为主编制竣工文件。第二十条竣工文件在组成保管单位时，应分别对施工资料、工程日志进行整理装订，对图纸进行折叠或装订，案卷要编页号，填写案卷封面、卷内目录、备考表（具体要求见附件4）。其案卷质量应达到XX集团办公厅公布的科技档案案卷质量标准的要求。第二十一条竣工文件的质量要求是：（一）齐全完整。应归档的施工资料、图纸全部收齐，印章齐全，具备法律效力。（二）内容准确。所移交的竣工文件内容，真实记述和准确反映工程建设过程和竣工时的客观实际，各项原始记录和技术数据详实可靠；竣工图纸已按变更设计和施工洽商记录进行了修改，做到图物相符，施工里程已更换为竣工后的统一里程。（三）系统配套。一个建设项目内各专业内容，一个单位工程内施工资料、图纸的各项内容应配套完整。（四）整洁美观。竣工文件材料装订整齐、美观，软封面及卷内目录填写清楚，字体工整，文面整洁。不得用圆珠笔、铅笔、双面蓝色复写纸书写和复印文件。图纸图幅标准、线条清晰、字体工整、反差良好、折叠规范统一。第二十二条其他要求（一）竣工文件的所有文字、表格材料统一采用70gA4纸（297mm×210mm）,文字、表格页边距统一采用上下边距23mm、左边距23mm、右边距20mm;如不是A4纸大小的,最后组成时要进行折叠和裱糊成统一的A4纸大小。质量验收记录表各栏字体和字号可参照铁路工程施工质量验收标准应用指南中的文字表格形式，表格内容除验收与检查评定意见及签字外均可采用打印。各种工程用表（检验批，工程检查证，监理、咨询用表，质统表，试验用表）抬头均加上新建xxx×铁路（客运专线）字样。（二毓一采用部颁科技档案盒。成册的图纸按3号图幅尺寸装订，对折后放入盒内，其他图纸散装。（三）开工报告只要上级批复的一页，其余附件不必归档。第六章竣工文件的交接手续和份数第二十三条在办理验收交接前，施工单位应编好已完工程全部竣工文件（包括征地资料）达到档案验收标准,经初验工作组审查确认齐全、完整、准确后移交有关部门，并按有关规定报送XX集团档案部门及省市、军区、武警等部门归档。监理文件由各自收集、积累，整理汇总后向公司移交。公司各段落指挥部在项目竣工后，应将各段落指挥部在施工期间形成的有参考价值的文书、科技、声像等文件材料整理立卷交公司保存。第二十四条竣工文件编制十三份，其中：正本一份，副本十二份。正本是竣工文件主要材料的原始件，各种文件材料只有一份的（不含各种原始记录），应列入正本。所有程检表、检验批、分项、分部工程验收资料只纳入正本和第二副本。其它副本材料除竣工图外，可采用原件复印后加盖相应施工、监理单位公章的形式。正本交公司；第一副本交XX集团档案馆；第二副本交设备维修使用部门。工程日志、混凝土配合比报告、混凝土试件试验结果报告和耐久性指标试验检测报告及砂浆试验结果报告、填土压实各种试验检测报告、地基和桩基检测报告、基桩成孔记录、混凝土浇筑记录、隧道压浆记录、混凝土结构实体检测报告，电气、设备测试报告，原材料、成品、半成品出厂合格证及复试报告，铺轨材料，各项设备出厂合格证、使用说明书和设备图纸等以上原始资料，只需制作T分，纳入第二副本;第三、四副本收集范围与正本相同，交本项目省（区）出资人代表单位；第五、六副本交相关铁路局，这两副本只收集与铁路局相关的线路起止点联络线（或站场的改造部分）的竣工文件，以及与运输指挥调度有关的专业文件和图纸（线路平、纵断面图、站场、区间、信号图等）；第七副本交各大中城市城建档案馆（根据行政管理范围移交）；第八至第十副本交总后、军区、武装警察总部。第十一、十二副本由施工单位备存，部文为公司备存。除第一至第四副本外，其他副本收集范围各有侧重，具体内容见附件2。第二十五条公司在初验时组织有关部门对竣工文件进行预验。正式验收前邀请XX集团或铁路局档案馆对竣工文件的内容是否齐全、完整,文整质量是否达到部颁要求进行专项检查验收。第二十六条文件交接时要按规定格式填写文件清册和目录，一式两份，交接双方各执一份，以备存查。第七章附则第二十七条本办法由公司工程部负责解释。第二十八条本办法自发布之日起施行。附件：1.各专业竣工文件应包含的内容2.竣工文件整理方法和案卷质量要求附件一：各专业竣工文件应包含的内容根据目前铁路工程施工质量验收暂行标准（目前颁布5项，其他相关工程将陆续发布）和原工程检查证仍然有效的实际，本次将这两个体系均纳入到竣工文件中。各类验收记录表、程检表、质统表和监理用表均按公司颁发的为准。其中铁程检表保留铁程检一5铁程检一46,原铁程检一1、2、47分项、分部、单位质量检验评定表改为工程施工质量验收标准的分项、分部、单位工程验收记录表，原铁程检一3、4工程质量检验评定统计表和XX年度全优工程审核表取消。站前、站后检验批、分项、分部、单位工程质量验收记录表均纳入竣工文件内。建交表、铁验表、和决算附表在部颁铁路建设项目竣工验收交接办法修订前，暂按该文件执行，修订后按新表格式样填写。综合部分增加监理竣工文件。路基工程专业部分增加路基相关工程（电缆槽、接触网支柱基础、声屏障基础和预留管线、综合接地）内容。四电系统各专业中列表中未包括的新技术、新材料、新工艺等项目可根据实际情况增加。轨道工程、动车、给排水、通信、信号、电力、电气化、房建等有关归档内容根据以后颁布的验标、设计文件及引进的技术、设备还需要修改补充完善。全部施工设计文件一套，由公司保存备查。全部竣工文件。一、综合凡各专业不能包括进去的，均可收集纳入综合部分内，主要有：1 .整个建设项目的开工报告2 .整个建设项目的竣工验收证书3 .整个建设项目的施工技术总结4 .施工中形成的有关文件、电报、协议、合同、会议纪要以及照片（底片）、录音带、录像带5 .竣工申报表（铁验表-1）6 .初验申报表（铁验表-2）7 .初验专业小组记录表（铁验表-3）8 .正式验收申报表（铁验表-4）9 .竣工验收交接记录表（铁验表-5）10 .概算及决算支出对照表（决算附表一）11 .主要材料及人工消耗统计表（决算附表二）12 .设计与竣工主要工程数量及投资对照表（决算附表三）13 .铁路建设项目剩余工程数量及投资表（决算附表四）14 .工程技术条件表（建交-1）15 .车站表（建交-2）16 .桥梁表（建交-8）17 .旅客天桥、地道表（建交-10）18 .涵洞表（建交-Il）19 .隧道及明洞表（建交-12）20 .公跨铁立交桥表（参照建交-15）21 .房屋总清册（建交-17）22 .消防、环保、安全、医药卫生空调设备表（建交-26）23 .工程质量核验意见（或工程质量评估报告）（由监理部门提供）24 .各单项工程竣工验收交接记录表25 .监理文件（1）监理规划（2）监理实施细则（3）安全质量事故处理资料（4）监理月报（5）监理工作总结（专题阶段和竣工总结报告）（6）会议纪要（7）技术交底记录(8)工程质量检验报告(9)监理指令(10)监理通知单二、线路包括线路综合、无昨轨道工程及线路其他三个部分(一)线路综合包括1 .水准点表(建交-4-1)2 .控制桩表(中线基桩表)(建交-4-2)3 .统一里程与施工里程对照表(建交-5)4 .曲线表5 .坡度表6 .断链表7 .断高表8 .控制测量成果表9 .线路竣工平面图10 .线路竣工纵断面图11 线路竣工平、纵断面缩图12 .详细工程地质图（根据需要全部或重点编制，可与线路竣工平面图合并编制）13 .详细工程地质纵断面图（可与线路竣工纵断面图合并编制）（二）无昨轨道工程1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收表7 .无昨轨道工程数量汇总表8 .正线线路上部建筑铺设材料汇总表（建交-13）9 .铺设整体混凝土道床、轨枕及其他新型轨下基础地段表10 .铺设钢筋混凝土枕、木枕地段表11 .铺设无缝线路地段表（跨区间无缝线路）12 .铺设道岔和钢轨伸缩调节器地段表13 .养路机械设备数量表（建交-25）14 .钢轨及连接配件出厂合格证15 .钢轨焊接接头检验报告、焊轨接头的焊接检查证（或合格证）16 .轨枕（轨道板）合格证17 .现浇混凝土道床、支承层采用材料检验报告及混凝土试件、砂浆试件报告18 .无缝线路基本技术状况登记表19 .工程日志20 .竣工验收交接记录表（三）线路其他包括防护栅栏、护轨、线路信号标志、轨道加强设备等应具备以下内容：2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收记录表7 .工程数量表8 .工程质量检查证9 .工程日志10 .设计单位提供的全部图纸修改后作为竣工图11 .竣工验收交接记录表（四）线路工程检验批.分项.分部验收记录表三、路基包括路基、路基附属和路基相关三个部分（一）路基1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收记录7 .路基土石方数量总表8 .路基填、挖方工程数量表9 .路基地面排水工程数量表10 .路基过渡段工程数量表11 .路基基床表层、护肩工程数量表12 .检查路基基底（铁程检-05、地基处理检验批质量验收记录表）13 .路基填筑压实各种试验检测报告14 .路基、过渡段沉降变形观测记录与评估报告15 .检查铺轨前路基完成情况（铁程检-07、路基面检验批质量验收记录表）16 .路基高度及宽度实测与设计对照表（铁程检-07附）17 .四电、综合维修接口检查记录18 .工程日志19 .路基一般设计竣工横断面图20 .路基个别设计竣工图（平面图、纵断面图、横断面图、建筑物结构详图）21 .竣工验收交接记录表（二）路基附属1 .排水工程包括改河和河床加固、护坡、片石垛、渗水沟、盲沟、排水沟、天沟、截水沟、排水槽、急流槽、侧沟铺砌、吊沟、挡水塘、地下水处理等2 .路基加固（支档结构）及防护工程包括挡墙、护墙、抗滑桩、桩板墙、锚杆档墙、锚杆框架梁。预应力锚索框架梁、搅拌桩、旋喷桩、CFG桩、管桩、预制打入桩、抛填片石、土工格栅、护坡护墙、植物防护等3,排水及路基加固防护工程均应包含以下内容：(2)工程竣工验收报告(3)变更设计通知单(4)会议纪要等相关文件(5)工程施工小结(6)单位工程质量验收记录表(7)改河改沟(渠)表(8)竣工数量表(9)路基加固及防护工程数量表(建交一3)(10)路基地面排水工程数量表(11)混凝土、砂浆试验结果报告单(12)石材试验报告单(13)工程日志(14)路基排水系统竣工图(15)路基环境保护工程竣工图(16)各种加固工程设计图修改为竣工图(17)竣工验收交接记录表(三)路基相关工程包括电缆槽、接触网支柱基础、声屏障基础、预埋管线和综合接地等。内容包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6,单位工程质量验收记录表7 .工程数量表8 .混凝土、砂浆试验结果报告单9 .工程日志10 .电缆槽、预留管线W综合接地平面布置图11 .接触网、声屏障基础图12 .各种相关工程设计图修改为竣工图13 .竣工验收交接记录表（四）路基工程检验批.分项.分部工程验收记录四、桥梁（一）所有桥梁工程其内容包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收记录表7 .桥梁工程竣工数量汇总表9.检查桥梁明挖基础基坑完成情况（铁程检-09、基坑检验批质量验收记录表）9 .检查沉井、沉箱封底前完成情况（铁程检-09、沉井清基、填10 .检查桩基检测情况表11 .桥梁墩台中线、水平、跨度情况（铁程检-11）12 .检查钢筋混凝土桥梁架设前墩台顶帽及梁部尺寸情况（铁程检-12）13 .桥梁沉降变形观测记录与评估报告14 .检查桥梁架设情况（铁程检13、架梁检验批质量验收记录）15 .检查钢筋布置（铁程检-14、钢筋（连接及安装）检验批质量验收记录表）16 .检查建筑物防水层及泄水设备（铁程检-16、防水层及泄水设备检验批质量验收记录表）17 .特大桥及复杂桥梁工程检查证（可参考铁程检24-42）18 .各种原材料出厂合格证或复试报告19 .工程用水水质化验情况20 .混凝土抗压强度、弹性模量、砂浆抗压强度试验结果报告及混凝土耐久性指标检验情况21 .混凝土实体质量核查情况（如表面裂缝宽度、混凝土保护层厚度等）22 .梁场预制钢筋混凝土梁及预应力混凝土梁出厂合格证23 .现场浇筑钢筋或预应力混凝土梁工程检查证及检验资料24 .桥梁围栏、护栏、人行道、遮板、梁部检查设备、防火设备检查证、图纸25 .四电、综合维修接口检查记录26 .工程日志27 .竣工图(1)桥址平面图(2)全桥总布置图(3)桥址工程地质水文、河床断面图(地质复杂的桥附属)(4)桥梁墩台及基础竣工图(5)桥梁特殊结构竣工图(6)桥梁新技术、新结构竣工图(7)导治建筑物及其他附属工程竣工图(8)桥上照明、通信、信号、电力、电气化、综合接地等有关竣工28.竣工验收交接记录（二）桥梁工程检验批.分项.分部工程验收记录五、涵洞（一）涵洞工程包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .竣工数量表（区间内按类型、孔径分别汇总）6 .单位工程质量验收记录7 .工程施工小结8 .检查涵洞基坑完成情况（铁程检-09、基坑检验批质量验收记录表）9 .检查钢筋布置（铁程检-14、钢筋（连接及安装）检验批质量10 .检查涵洞防水层及泄水设备（铁程检16、防水层检验批质量验收记录表）11 .各种原材料出厂合格证或复试报告12 .混凝土、砂浆试验结果报告单及混凝土耐久性指标试验资料13 .涵洞沉降变形观测记录与评估报告14 .工程日志15 .涵洞平、立剖面竣工图16 .进出口改沟图17 .竣工验收交接记录（二）涵洞工程检验批.分项.分部验收记录表六、隧道（一）隧道、明洞内容包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .隧道工程竣工数量汇总表6 .单位工程质量验收记录7 .工程施工小结8 .检查钢筋布置（铁程检-14、衬砌钢筋检验批质量验收记录表和钢架（格栅钢架、型钢钢架）检验批质量验收记录表）9 .检查隧道衬砌厚度、防水层及背后填塞（铁程检16、衬砌混凝土（施工与养护）检验批质量验收记录表、防水层（防水板）防水检验批质量验收记录表）10 .隧道净空测量记录（附衬砌后的测量断面图）11 .各种原材料出厂合格证或复试报告12 .混凝土、砂浆试验结果报告单及混凝土耐久性指标检验资料13 .混凝土实体质量核查情况（如表面裂缝宽度、混凝土保护层厚度等）14 .隧道衬砌质量无损检测资料16 .瓦斯等特殊隧道处理记录17 .重大坍塌等处理记录18 .工程质量事故处理记录19 .四电、综合维修接口检查记录20 .通风机械设备数量表(可填建交一25)21 .工程日志22 .隧道工程沉降变形观测记录与评估报告23 .竣工图(全部施工图纸修改后重新描绘作为竣工图)(1)隧道(含明洞)平面图24 )隧道纵断面图25 )隧道洞身横断面图26 )隧道进出口洞门图27 )地质图(6)辅助导坑、通风、照明图(5)运营通风设施竣工图，包括：风机房、通风机组平面布置图通风机组安装图通风机组及其他设备基础图隧道通风安装图等24 .特殊设计隧道（如洞门、衬砌、支护、防水、排水和新技术新结构等）竣工图25 .改沟、防护等竣工图26 .竣工验收交接记录表（二）隧道工程检验批.分项、分部验收记录表七、站场1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件6 .工程施工小结7 .工程数量汇总表8 .土石方数量汇总表9 .轨道工程数量表10 .站内平（立）交道表（建交一15）11 .站场设备表（包括客运、调车及安全设备等）12 .检查路基基底（铁程检-05）13 .检查铺轨前路基完成情况（铁程检-07）14 .路基高度及宽度实测与设计对照表（铁程检-07附）15 .路基填土压实检验记录16 .站线线路上部建筑铺设材料汇总表（建交一14）17 .站内站台、雨棚、天桥、地道、平过道、检票口、栅栏、围墙、给水台、贮水台、检查坑、进站道路、进站台阶、站名牌等各项工程的施工资料及图18 .四电、综合维修接口检查记录20 .站场平面布置图(包括站房、进站公路)21 .站场纵、横断面图22 .站场排水系统竣工图23 .进出站线路布置和疏解平面布置及纵断面图24 .较长联络线断面图25 .大站车场综合布置图26 .避难线竣工图27 .站区绿化竣工图28 .维修设施总平面布置图29 .各生产车间设备平面布置图30 .室内、外生产管路布置图，包括：31 )平面图32 )剖面图33 )复杂管系的原理图及立体图(4)设备基础图31.竣工验收交接记录表（二）站场工程检验批.分项.分部工程验收记录表八、动车新建动车段应包括以下内容：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .单位工程质量验收记录6 .工程施工小结7 .竣工工程数量表8 .设备开箱检查证（铁程检-43）9 .设备安装检查证（铁程检-44）10 .设备基础隐蔽工程检查证（铁程检-45）11 .动车运转准备设备表（参考建交一18）12 .燃料设备表（建交一24）13 .标准、非标准机械设备表（建交一25）14 .各种机械出厂合格证、图纸、说明书（交使用单位）15 .工程日志16 .动车段（所）总平面布置图（包括房屋、轨道、建筑物、给水、排水系统等）17 .各车间设备平面布置图18 .其他生产辅助房屋及办公室平面布置图19 .室内、外生产管路竣工图20 .室外管线综合布置图21 .专用设备图22 .机械设备基础竣工图23 车站与动车段关系示意图24 .油库及管路平面布置图25 .竣工验收交接记录表（二）动车段工程检验批.分项、分部验收记录表九、给水排水（一）给水排水工程包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收记录表7 .给水排水工程数量汇总表8 .给水排水设备数量汇总表（建交-19）9 .检查水源井（铁程检-14）10 .水源水质化验单11 .既有污水水质化验单12 .检查水管路安装及水压试验情况（铁程检-08）.检查钢筋布置（铁程检-14）.检查房屋或其他建筑物工程地基.水资源开采许可证及与地方有关部门签订的协议.混凝土、砂浆试验结果报告单.管路成品出厂合格证.设备开箱检查证.设备安装检查证.设备基础隐蔽工程检查证.各种机械设备出厂合格证、图纸、说明书（交使用单位）.准许污水排放的有关资料.工程日志.给水站给水、排水总平面图.给水站给水、排水管网系统图.扬水、导水、排水管道平面图、纵断面图131415161718192021222324252627.水源地平面布置图及地质图28 .地表水取水设备纵断面图29 .管井结构图30 .山上给水池平面图、剖面图31 .给水所、给水处理、污水处理、污水抽升泵站、油库、消防等平、剖面图及机械、设备安装图32 .沿线生活供水站、给水排水竣工图33 .竣工验收交接记录表(二)给排水工程检验批.分项、分部验收记录表十、通信(一)通信工程包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件6 .单位工程质量验收记录表7 .通信、信号、电力工程竣工数量表（建交一16）8 .通信设备、仪器、仪表配备表9 .利用原有设备、器材一览表10 .各种电话装设一览表11 .检查地下电缆埋设情况（铁程检-18）12 .检查通信电线露回线测定（铁程检-19）13 .检查地线埋设情况（铁程检-20）14 .检查通信电缆电气特征（铁程检21）15 .长途电信路（含电缆）规划批准图及文件16 .各种电气、设备测试记录（交接管单位的维修部门）17 .工程日志18 .通信网图19 .电话交换网图21 .数据通信网图22 .各种管理信息系统图23 .同步网图24 .电信管理网图25 .SIM系统2Mbsj以上通道分配图26时隙分配图27.干线通信线路竣工图包括：(1)电缆回线运用图(2)光、电缆线路竣工图(3)光、电缆基本形式及分歧接续图(4)光再生中继断划分、充气维护及监测系统图28.通信站竣工图包括：(1)通信设备运用图、平面布置图(2)沟、槽、管、洞平面布置图(3)走线架、槽道平面布置图(4)引入架塞孔、试验架塞孔分配图(5)中间配线柜(架)端子板分配图(6)音频配线架端子分配图(7)通信、各种管理信息回线径路图(8)备用话路径路图(9)传输室配线图(10)数字配线架端字板分配图(11)电话交换机中继方式图(12)总配线架端子板分配图(13)电话交换室配线竣工图(14)光、电缆引用室引入装置结构安装图(15)光、电缆成端及气路分配图(16)电源系统图(17)电源配线竣工图(19)接地系统及配线竣工图(20)备用发电机房设备平面布置及沟、槽、管、洞竣工图等29,地区及站场地(区段站及以上大站)通信竣工图包括：(1)通信网图(2)通信线路径路图(3)电缆芯线分配图(4)光、电缆系统图(5)光、电缆管道平纵断面图(6)电缆充气维护系统图(7)重要房屋(调度所、通信及会议机械室、站调楼、信号楼、运转室等)通信竣工图包括：平面布置图回线径路图引入架、试验架塞孔分配图中间配线柜(架)端子板分配图配线(含电源)图(8)电话集中机盘面布置图(9)扩音设备系统图(10)共用天线电视、闭路电视监视系统图(11)大型房屋室内通信系统图(12)大型房屋室内通信设备布置、配线及沟、槽、管、洞图(13)各种管理信息系统设备平面布置及配线图(14)铁路专用通信回线径路图(15)光、电数字系统回线径路图(16)音频配线架端子板分配图30.无线通信竣工图包括：(1)无线列调组织系统图(2)无线列调车站设备平面布置图(3)无线列调车站设备配线图(5)无线列调机车设备平面布置图(6)无线列调机车设备配线图(7)无线列调机车设备安装图(8)无线列调中继器、区间设备平面布置图(9)无线六调车站电台场强覆盖示意图(10)漏泄电缆、中继器、功分器接续及安装图(11)站场无线通信组织系统图(12)站场无线通信设备平面布置及安装图(13)站场无线痛惜固定天线安装图(14)无线检修所设备平面布置及沟、槽、管、洞图(15)重要房屋、无线设备安装及配线图(16)集群通信组织系统图(17)机群通信设备平面布置及配线图(18)微波传输系统图(20)微波通信设备平面布置图(21)微波铁塔位置图(22)卫星通信系统图(23)卫星通信设置平面布置及配线图(24)各天线布置、安装、防雷及接地装置图31.车站客运管理信息系统竣工图包括：(1)列车到发通告系统图(2)客运广播系统图(3)旅客引导显示系统图(4)旅客问讯系统图(5)终合显示屏系统图(6)电视监测系统图(7)电子客票(软票)售票机预定系统图(8)自动识别检票系统图(10)到达行包查询管理系统图(11)中转行包管理系统图(12)计划、统计信息系统图(13)人事、劳资信息系统图(14)财务管理信息系统图(15)车站综合管理信息系统图(16)其它业务管理信息系统图(17)N×N层客运管理信息系统沟、槽、管、洞图(18)N×N层客运管理信息系统平面布置图(19)N区N层通信管线图(20)N×N层火灾自动报警监视系统(21)通信设备管线图(22)高架候车厅客运管理信息沟、槽、管、洞图(23)高架候车厅客运管理信息平面布置图(25)高架火灾自动报警监视系统及通信设备管线图(26)车站配合工程通信管线图(27)各系统配线图32 .各种机械、电缆、设备出厂合格证、图纸、说明书(交使用单位)33 .竣工验收交接记录表(二)通信工程检验批.分项.分部验收记录表十一、信号(一)信号工程包括：1 .开工报告及批复文件2 .工程竣工验收报告3 .变更设计通知单4 .会议纪要等相关文件5 .工程施工小结6 .单位工程质量验收记录表7 .通信、信号、电力工程竣工数量表（建交-16）8 .信号设备数量表9 .联锁表10 .继电集中联锁组合排列表和零散组合类型表11 .计算机联锁接口电路组合排列表及零散组合类型表12 .检查地下电缆埋设情况（铁程检-18）13 .检查地线埋设情况（铁程检-20）14 .信集闭设备基础检查证（铁程检46）15 .各种电气、设备测试记录（只交接管单位的设备维修部门）16 .工程日志17 .电锁器联锁竣工图包括：18 ）信号设备平面布置图及联锁图19 ）信号室内设备布置示意图20 ）控制台盘面小意图（4）电路图(5)室内配线图21 )室外配线图22 )非标准设备安装图23 .电气集中连锁竣工图包括：24 )信号设备平面布置图25 )室内信号设备布置示意图26 )双线轨道电路图27 )电缆网路图28 )室外电缆布置及防护示意图29 )室内配线图30 )室外配线图31 )信号显示关系图(9)非标准设备安装图(10)继电集中连锁还应附加控制台、表示盘及其他盘面布置图，组合连接图，电路图继电集中与各种设备结合人电路图(11)计算机连锁竣工图还应附加控制台、表示盘(或CRT)及其它盘面布置图计算机连锁系统设备配置示意图输入、输出接口电路图计算机连锁系统防雷设备示意图计算机连锁电源系统配置示意图19.区间信号竣工图包括：(1)区间信号平面布置图(2)区间电缆径路及防护示意图(3)电路图(4)配线图(5)非标准设备安装图20.调度集中或调度监督竣工图包括：(1)调度集中或调度监督竣工图包括(2)调度所室内设备布置示意图(3)调度区段按序列排站形图(4)调度所表示盘面与操纵箱盘面布置图(5)编码图(6)分机与电气集中(或计算机连锁)结合电路图(7)自动闭塞检测系统图(8)非标准电路图(9)配线图(10)非标准设备安装图21.其他信号设备竣工图(1)道口信号设备布置图(2)隧道防护信号设备布置图(3)信号检修、测试设备室内布置示意图(4)机车信号检修、测试设备室内布置示
