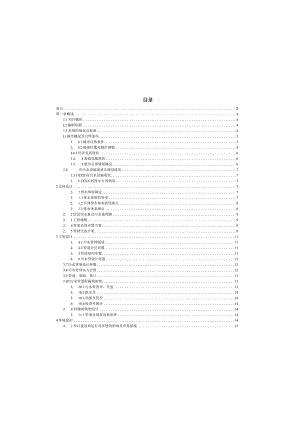

    某小康村建设项目污水管网排水设计方案.docx

    目录前言3第一章概述41.1项目概况4L2编制依据41.3采用的规范及标准4Ll城市概况及自然条件51. 4.1城市自然条件52. 4.2地理位置及城市规模5L4.3经济发展现状61.4. 4基础设施现状61.5. 5城市总体规划概况61.6. 市污水设施现状及规划情况71.5.1XXX村污水设施现状71. 5.2XXX村排水专项规划72总体设计72. 1排水体制确定73. 1.l排水体制的种类72. 1.2不同排水体制的优缺点82. 1.3排水体系确定82. 2居民用水量及污水量预测92. 3工程规模92. 4管道总体布置方案92. 5管材比选方案93工程设计113. 4.1污水管网现状114. 4.2管道分区布置115. 5管道竖向布置116. 6污水管设计流量123.7污水管道设计参数123.8污水管网水力计算123.9管道、基础、接口133.IO污水管道附属构筑物133. 10.1污水检杳井、井盖134. 10.2跌水井145. 10.3预留至管井146. 10.4检查并踏步143. U特殊构筑物设计143. 11.1管道过现状沟渠处理144环境保护144. 2项目建设和运行对环境的影响及环保措施15某小康村建设项目污水管网排水设计方案编制:审核:审批:20xx年2月编制日期4.2.1工程建设对环境的影响154.2.2建设中环境影响的缓解措施154.2.3项目建成后的环境影响及对策164.2.4项目运营过程产生的污染物对环境的影响及环保措施164.3环境影响评价结论165劳动安全165.1 劳动保护与安全生产165.2 职业卫生保健176消防177节能177.1 节能的原则和要求177.2 节能措施177.3 节能效果分析188管理机构及项目实施计划188.1 进度计划确定的原则188.2 项目进度计划188.3 项目建设管理188.3 .1项目特点188.4 .2项目管理任务188.5 .3项巨投资管理198.6 .4工程质量管理198.7 .5工程进度管理198.8 .6建设合同管理198.9 .7项目协调管理198.10 8建设安全管理208.11 9建设资金管理208.12 10运营管理209水土保持2010土地利用、征地与拆迁2011投资概算及资金筹措2011.1编制依据2011.2主要费率确定及其他说明20II.3投资概算21IL4资金筹措2112存在问Sg及建议2112.1 需存在问题2112.2 建议21共21页前言XXX市XXX县,按照市委、市政府和区委的总体工作部署,锁定全域城市化发展目标,以统筹城乡发展综合配套改革示范区建设为主线,以建设幸福XXX为根本,坚持“环境立区、产业强区、创新兴区”发展战略,乘势而上,奋发有为。XXX县着力重点建设基础设施薄弱的村庄。分别为“一是壮大产业,建设实力新XXX”、“二是创新体制,建设活力新XXX”、“三是扩展优势,建设文化新XXX”、“四是提升环境,建设美丽新XXX”、“五是改善民生,建设幸福新XXX”,其中“壮大产业,建设实力新XXX”优化提升整个XXX的生态环境,为旅游经济提供基本推动力。本项目是污水收集处理项目,项IR的建设时机,符合规划和实际情况,符合国家及省委、省政府的相关文件,对促进地方经济的持续发展有重耍作用。项目建成后,由于基础设施配套完善,将带动影响区内相关产业的快速发展。项目建成能够提供更多的就业机会,能够增加地区人民的收入;项目的建设改善了城市的投资环境,创业环境和生活环境,更能直接改善人民群众生活质量,促进国民经济发展和社会事业的全面进步。在本初步设计文件的编制过程中,得到了XXX县人民政府及相关单位的大力支持和帮助,在此深表谢意(4)XXX区国民经济和社会发展第十三个五年规划纲要;(5)国家现行的市政公用工程相关规范、标港:(6)国家和省部颁发的有关政策性、法规性文件:(7)建设管理单位提出的建议和要求。(8)XXX村带状地形图;其他相关政策文件。1.3采用的规范及标准市政公用工程设计文件编制深度规定(2013年版)工程建设标准强制性条文(城市建设部分)(建标2000202号);室外排水设计规范(GB50014-2006)(2016版)污水排入城市下水道水质标准(CJ343-2010)给水排水工程管道结构设计规范(GB50332-20xx)城镇给水排水技术规范GB50788-2012城市污水处理工程项目建设标准(修订)2001城市排水工程规划规范GB50318-2000地表水环境质量标准GB3838-20xx给水排水制图标准GB/T50106-2010工程建筑标准强制性条文(城市建设部份)(建标2000202号)建筑工程抗震设防分类标准(CB50223-2008)建筑结构荷载规范(GB50009-2012)给水排水工程构筑物结构设计规范(GB50069-20xx)混凝土结构设计规范(GB50010-2010)建筑抗震设计规范(GB50011-2010)建筑地基基础设计规范(GB50007-2011)建筑结构可能度设计统一标准(GB50068-2001)室外给水排水和燃气热力工程抗宸设计规范GB50032-2003建筑地基处理技术规范(JGJ79-2012)第一章概述1.l项目概况1.1.1项目名称XXX小康村建设项目1.1 2建设单位XXX市XXX县人民政府1.1.3 建设地点XXX区XXX市XXX县一XXX村1.1.4 建设性质新建项目1.L5建设内容本项目为XXX市XXX县XXX小康村建设项目-排污及处理工程,主要设计XXX村污水管网工程,XXX村新建污水d315管网高密度聚乙烯双壁波纹管1939m。1.1.6项目投资本项目概算投资为956.86万元,其中:第一部分工程费用为700.72万元,占总投资的73.23%第二部分工程建设其他费用为78.26万元,占总投资的&18%基本预备费为27.28万元,占总投资的2.85%设备购置及安装费用150万元,占总投资的15.68%。本项目资金来源全部由国家投资。1.2编制依据受XXX市XXX县人民政府委托,我公司对本工程进行初步设计文本的编制,主要编制依据如下:(1)中华人民共和国土地管理法;(2)中华人民共和国城市规划法:(3)中华人民共和国环境保护法;共21页给水排水工程管道结构设计规范(GB50332-20xx)1.4城市概况及自然条件1.4.1城市自然条件XXX县地处西藏东部、XXX江中游、XXX山与XXX山之间。西部与XXX、北部与XXX县、西北部与XXX县相毗邻,南部与XXX县相连。位于北纬28°39'29°50',东经93°07'-95012,之间。XXX县东西狭长,西高东低,多宽谷,相对高度相差较小,全县平均海拔3700米,呈山河谷地形。境内主要山脉有XXX山脉和XXX山脉。县界上的最高峰南迹巴瓦峰7782米与海拔7294米的加拉白垒峰隔江相望。XXX境内河流众多,XXX江从西向东横贯全境,境内河段长250公里。全县有5条较大的支流,河流总长1077公里,水利资源和淡水渔业资源丰富。XXX县屈高原温带半湿润季风气候区,年平均气温8.2C,降水量641毫升,85%的雨水集中在69月份,无霜期为170天。印度洋与孟加拉湾暖流通过XXX江通道,形成亚热带、温带、寒带并存的特殊气候。年无霜期为170天。年降水量600空米。主耍自然灾害有地震、泥石流、春早、冰位和病虫害等。1.4. 2地理位置及城市规模XXX县地处XXX区东南部,XXX市西南部,XXX江中下游,XXX山脉与XXX山脉之间,东南部与墨脱县相连,西部与XXX相接,北部与XXX县、西北部与XXX县毗邻,南部与XXX县相连。总面积为9471平方公里,其中耕地面积4.4万亩,森林面积480万亩。总人口2.3万,辖3镇5乡(其中一个民族乡),100个村民委员会。县政府驻地东多村,距自治区首府XXX市480公里,距XXX市行人民政府所在地巴宜区72公里,隶属XXX市,是XXX县政治、经济、文化、交通的中心。地势西高东低,平均海拔370()米。属高原温带半湿润性季风气候,年均气温8.2C,年降水量641亳米,日照充足。珞巴族文化入选第三批国家级非物质文化遗产名录。放,成为世界知名的旅游目的地。全地区2030年旅游人次达到710万人次,旅游收入占国内生产总值50%o(2)产业发展西藏XXX城市总体规划(2012-2030)确定城市主导产业为旅游业。城市产业体系的构建,围绕国际旅游城市的发展目标大力发展特色农产品加工业、藏药产业、积极发展商务办公服务业。以绿色、生态、无公害为标准,扩大藏鸡藏猪养殖、奶牛养殖、无公害蔬菜、优质水果基地、核桃、花椒、辣椒种植、林下资源采集加工等特色产业规模,扶持鼓励农牧民开展花卉种植,培育若干个有效益、有竞争力的特色产业企业。依托丰富的藏药材资源,逐步延伸加工和销售下游产业。利用XXX地区气候宜人,生态环境好,海拔低等特点,大力发展商务办公服务业,建设大型企业管理运行基地,带动中心城区现代服务业发展,努力建设XXX为青藏高原生态宜居地区(3)城市规模人口规模:2020年6-8万人,2030年为10-12万人。用地规模:2020年1L7平方公里,2030年18.82平方公里。(4)城市空间布局城市发展方向:适度向南对接南部区域交通枢纽一一XXX火车站。布局结构:以“集中、集约、紧凑、高效”为原则,城市空间”沿尼洋河两岸组团布局”。其中:觉木组团:以文化教育产业为核心,发展面向XXX区的教育培训、科技研发和文化创意产业发展基地。老城及新区组团:兼顾区域中心城市与旅游服务双重功能,是XXX成为我国具有雪域高原风情旅游城市的主要载体。永久及结麦组团:作为XXX城区尚未开发的处女地,是新XXX城市示范区,是XXX迈向国际旅游城市的核心载体,发展会议、展示、休闲、度假等主要职能。仲果及孜热组团:配合“拉林”铁路XXX火车站建设,形成生物科技等新型产业型园区,并承担藏东南交通枢纽及物流中心职能。<5)近期建设近期建设(2012-2015年):依据XXX地区“十二五”发展规划要求;“充分发挥城镇辐射功能,带动农牧区经济较快发展。统筹城乡基础设施建设、城乡特色产业发展、城乡社会事业发展,着力推进产业和人口适度集聚”。壮大XXX城市功能,加快城市基础设施建设,大力发展旅游和旅游服务业。建设重点主要集中于对新区组团功能的完善和永久1.4.3经济发展现状XXX县经济属农林区。现有电站、木材加工、粮食加工等批基础工业,其余为民族手工业。截止2012年,全县完成生产总值8.42亿元,同比增长16.2%:财政收入实现4343万元,同比增长17.9%:农牧民人均纯收入达到8747元,同比增长15.8%,其中:现金收入达到6895元,同比增长19.8%。全年完成固定资产投资8.17亿元,同比增长47.86机社会消费品零售总额达到1.05亿元,同比增长15.l%o1.4.4基础设施现状公路运输XXX县公路通车里程达490公里,境内有一条省道林邛公路,主要公路干线有林邛线、岗扎线、岗派线三条。全县行政通车率达86乐乡(镇)通车率达100铁路运输川藏铁路拉林段(拉林铁路)从这里经过,在XXX县设有XXX站,届时对外交通将得到极大的改观空运运输国家投资亿元修建的XXXXXX机场距XXX县城12公里,72公里机场路从XXX修至XXX县城,并向南伊沟延伸2公里。XXXXXX机场于2003年10月开工建设,由国家发改委和民航总局共同投资7.8亿元,系XXX区重点工程之一,设计年运送旅客量12万人次,定位为支线旅游机场,XXX机场飞行区等级为4C级,跑道长度3公里,宽(含道肩)60米,最大起降机型为波音757,停机坪可同时停放两架该型飞机。1.45城市总体规划概况XXX城市总体规划(2012-2030)(1)城市性质与职能XXX城市性质:2030年建设XXX“高原森林生态国际旅游城市”城市职能:XXX地区中心城市;西藏水电开发管理运行中心;藏东南综合交通抠纽和藏东南物流中心三方面。城市功能的推进:城市功能采用分阶段目标指引,即:2020年建成我国高原森林生态旅游城市,建设生态宜居中心城市。地区旅游接待人数达到470万人次,旅游收入达占国内生产总值45乐2030年建成高原森林生态国际旅游城市,全面建成拥有世界旅游品牌的旅游景区,国际客源市场全面开直排式合流制排水系统示意图(2)截流式合流制这种系统是在沿河的岸边铺设条截流干管,同时在截流干管上设置溢流井,并在下游设置污水处理厂。当混合污水的流量截流干管的输水能力,部分混合污水通过溢流井直接排入水体。特点:比直排式有了较大的改进,但在雨天时,仍有部分混合污水未经处理而直接排放,成为水体的污染源而使水体遭受污染。适用于对老城市的旧合流制的改造截留式合流制排水系统示意图(3)完全合流制将污水和雨水合流于一条管渠,全部送往污水处理厂进行处理,采用者不多。特点:卫生条件较好,在街道下,管道综合也比较方便,但工程量较大,初期投资大,污水厂的运行管理不便。本项目为XXX市XXX县XXX小康村建设项目,符合XXX市总体规划(20122030)。1.5. 市污水设施现状及规划情况1.6. IXXX村污水设施现状XXX村目前大部分污水为自然散排,局部污水经过化粪池处理过后排放,目前主干道及周边村道没有现状污水干管,本次设计将XXX村新村污水集中收集后排至新建污水处理系统处理后再排放。本次设计考虑地形地貌并参照设计规范严格设计。1.5.2XXX村排水专项规划目前XXX村没有专项规划,本次设计均通过对现场的地形进行勘察定点后,参考XXX市其他边境小康村建设项目,通过多次方案对比。最终确定出从经济以及安全及合理性角度综合考虑制定出最佳线路,详设计图纸。2总体设计2.1 排水体制确定2.1.1 排水体制的种类排水系统的体制是一个地区内收集和输送废水的方式,有合流制和分流制两种基本方式。1、合流制合流制是用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式。根据污水汇集后的处置方式不同,合流制分为下列三种情况:(I)直流式合流制排水系统管道系统的布置就近坡向水体,分若干排出口,混合的污水未经处理直接排入水体,特点:对水体污染严重,系统简单。这种直排式合流制系统目前不宜采用。该排水体制管道系统的布置就近坡向水体,分若干排出口,混合的污水未经处理直接排入受纳水体。优点:系统简单,造价低,排水顺畅,管理方便,与地下建筑物、构筑物的矛盾小。缺点:受纳水体受到严重污染。不完全分流制排水系统示意图3、混合制既有分流制,又有合流制。2.1.2 不同排水体制的优缺点(1)从环境保护方面分析从上述各种排水体制的特点分析可以看出,直排式合流制不符合卫生要求,新建的城镇和小区已不再采用:完全合流制排水系统卫生条件较好,但工程量大,初期投资大,污水厂的运行管理不便,特别是在我国经济实力还不雄厚的城镇和地区,更是无法采用;在老城市的改造中,常采用截流式合流制,充分利用原有的排水设施,与直排式相比,减小了对环境的危害,但仍有部分混合污水通过溢流井直接排入水体。分流制排水系统的管线多,但卫生条件好,有利于环境保护,虽然初降雨水对水体有污染,但它比较灵活,比较容易适应社会发展的需要,符合城镇卫生的要求,是城镇排水系统体制发展的方向。(2)从投资方面分析分流制比合流制高,合流制只敷设一条管渠,其管渠断面尺寸与分流制的雨水管渠相差不大,管道总投资较分流制低20%40%,但合流制的泵站和污水厂却比分流制的造价要高。由于管道工程的投资占给排水工程总投资的70%80%,所以总的投资分流制比合流制高。(3)从排水系统的管理上分析合流制管道系统在晴天时只是部分流,流速较低,容易产生沉淀,流入污水厂的水量变化较大,污水厂运行管理复杂。分流制管道系统可以保证管内的流速,不致发生沉淀,同时,污水厂的运行管理也易于控制。4)我国室外排水设计规范规定:在新建地区排水系统一般应采用分流制,但在附近有水量充沛的河流或近海,发展又受到限制的小城镇地区;在街道较窄地下设施较多,修建污水和雨水两条管线有困难的地区;或在雨水稀少,废水全部处理的地区等,采用合流制排水系统有时可能是有利和合理的。2.1.3排水体系确定根据以上分析,综合考虑XXX市XXX县XXX村位置条件、生态敏感程度、对下游水环境的影响范围和程度、区域规模、社会经济和区域的发展状况和趋势、水环境功能分区等因素,综合考虑确定XXX完全合流制排水系统示意图2、分流制分流制是用不同管渠分别收集和输送生活污水、工业废水和雨水的排水方式。排除生活污水、工业废水的系统为污水排水系统,排除雨水的系统为雨水排水系统。根据雨水的排除方式不同,分流制又分为两种情况:(1)完全分流制既有污水管道系统,又有雨水管渠系统。特点:比较符合环境保护的要求,但对城市管渠的一次性投资较大,适用于新建城市。优点:卫生条件好,受纳水体在晴天不受污染,雨天污染较小,运行管理方便。缺点:造价高,初雨径流及冲洗路面污水污染受纳水体。完全分流制排水系统示意图(2)不完全分流制这种体制只有污水排水系统,没有完整的雨水排水系统。各种污水通过污水排水系统送至污水厂,经过处理后排入水体:雨水沿道路边沟,地面明渠和小河,然后进入较大的水体。优点:同完全分流制排水系统,且建设投资少,见效快,利于城市的发展。缺点:初雨水污染水体,卫生条件差。在进行定线时,在充分掌握资料的前提下综合考虑各种因素,使拟定的路线能因地制宜地利用有利条件而避免不利条件。地形是影响管道定线的主要因素,定线时应充分利用地形,在整个排水区域较低的地方,如集水线或河岸低处敷设主干管及干管,便于支管的污水自流接入。2.5管材比选方案2.5.1 管材选择条件在污水工程中,管道工程投资在工程总投资中占有很大的比例,而管道工程总投资中,管材费用约占50%左右。污水管道属于城市地下永久性隐蔽工程设施,要求具有很高的安全可靠性。因此,合理选择管材非常重要。污水管道的管材应满足以下要求:1、在保证正常的排水功能的前提下,排水管渠必须具有足够的强度,以承受外部的荷载和内部的水压。2、排水管集必须能抵抗污水中杂质冲刷和磨损的作用,也应有抗腐蚀的性能,特别对某些有腐蚀性的工业废水。3、排水管渠必须不透水,以防止污水渗出而污染地下水或腐蚀其它管线和建筑物基础,或因地下水渗入污水管道,而增大了污水泵站及污水处理厂的负荷。4、排水管渠的内壁应整齐光滑,使水流阻力尽量减小。5、排水管渠应尽量就地取材,并考虑到预制管件及快速施工的可能,减少运输和施工费用。6、施工机具配套及安装方便,维修工作量少;7、输水能力能长期保持相同条件下,综合造价合理,适用年限长。2.5.2 常用管材比较及选择目前,常用的排水管材有以下几种:1.钢筋混凝土管(PCP)钢筋混凝土管适用于排除雨水、污水等。当管道埋深较大或敷设在土质条件不良的地段,以及穿越铁路、河流、谷地时都可采用钢筋混凝土管。此管道具有制作方便、造价低的优点,目前在排水管道中应用最广。但缺点是抗渗性能差、管节短、接口多和搬运不便等。钢筋混凝上管的长度在2m左右。其接口形式有承插式、企口式和平口式。市XXX县XXX村的排水体制为雨、污分流制。根据村庄存在的实际情况本次只考虑污水管道设计。2.2 居民用水量及污水量预测XXX村供水量预测,其用水量预测仍然采用以人口规模为计算基数的预测方法。XXX村人均用水指标根据农村给水设计规范及考虑当地牲畜等特殊情况,结合当地经济社会发展的实际情况及业主提供的相应资料:由于XXX村人口增加较少,近远期用水量相差不大,以远期用水量预测考虑。最终确定XXX村人均用水量170L/(人d)2.3 工程规模本项目为XXX小康村建设项目-排水收集及处理工程,新建d315高密度聚乙烯双壁波纹管及污水处理设施,XXX村污水管道长度2593m。2.4 管道总体布置方案本工程设计根据现状地势情况及规划道路平面及竖向设计,污水管道采用重力流管道。根据室外排水设计规范管渠平面位置和高程,应根据地形、土质、地下水位、道路情况、原有的和规划的地下设施、施工条件以及养护管理方便等因素综合考虑确定。污水干管应布置在排水区域内地势较低或便于污水汇集的地带。在进行XXX村污水管道的设计时,先要在总平面图上进行管道系统平面布置,主要内容有:确定排水区界,划分排水流域:拟定污水干管及主干管的路线。平面布置得正确合理,可为设计阶段奠定良好基础,并使整个排水系统的投资节省。1、划分排水区域排水区界是排水系统规划的界限,在排水区界内应根据地形和城市的竖向规划,划分排水流域。一般地,流域边界应与分水线相符合,使干管在最大埋深的情况下,让绝大部分污水自流排出。每一个排水流域应有一根或一根以上的干管,根据流域高程情况,就能确定干管水流方向和需要污水提升的地区。2、管网布置及定线通过干管布置,将各排水流域的污水收集并输送到新建污水处理设备中。污水干管应根据地形条件,可采用平行式或正交式布置形式。a、内壁光滑,粗糙系数低,n=0.0080.009之间,低于钢管的0.012和钢筒混凝土管的0.013,管路水头损失小:b、重量轻,管壁材料比重约为1.51.9,便于运输吊装:c、耐腐蚀性强,无需增加单独的防腐层费用:入管道接口分为约束连接和无约束连接两种。约束连接包括粘接连接和法兰连接,属于刚性连接。无约束连接就是采用承插式或套筒式橡胶圈密封的连接方式,为柔性接头,允许有一定角度的偏移,为玻璃钢夹砂管的主要连接方式。玻璃钢夹砂管的承插接口亦可以采用双橡胶圈密封形式,接管后及时用小型人工试压的方法检验接口的密封性。e、刚度较小,管道基础要求较严格,必要时需作砂垫层;八管件制造随意性大,质量难以控制;当管道出现破裂维修时,通常采用玻璃钢粘补,且必须在干燥环境下作业。g不太适合顶管施工。5.塑料管如在给水管道中的应用一样,由于塑料管具有表面光滑、水力性能好、水头损失小、耐腐蚀、不易结垢、重量轻、加工和接口方便、漏水率低等优点,在排水管道建设中也正在逐步得到应用和普及。塑料排水管的制造材料亦主要是聚丙烯Itfi一丁二烯一苯乙烯(ABS)、聚乙烯(PE)、高密度聚乙烯(HDPE).聚丙烯(PP)、硬聚氯乙烯(UPVC)等,其中PE、HDPE和钢带增强聚乙烯(PE)螺旋波纹管的应用较广,缺点是价格较高,在排水管道工程设计中,需要根据工程要求和技术经济比较进行选择和应用。目前国内使用较为广泛的几种排水管材的比较见下表:表5-2管材技术比较表序号管材性能钢管球墨铸铁管IIDPE排水管钢筋混凝土管玻璃钢夹砂管1阻力系数小较小小大小2强度性能强度高强度高刚度较低强度高强度高3防腐性能需做防腐不需防腐不需防腐需做防腐不需防腐2 .钢管钢管是一种在各行业广泛应用管材,具有长久的应用历史,丰富的使用经验。城市供水用钢管通常选用Q235(中国普通碳素钢标准号)钢板制作,它的强度高,具有良好的韧性,管材及管件易加工。钢管按焊缝的形式分为直缝焊接钢管和螺旋缝焊接钢管。其中直缝焊接钢管产品规格DN1502200mm,也有更大口径的产品,往往大口径钢管应增加刚性环,以减少管壁厚度。直缝钢管多采用现场生产,单管长度较短,管长受钢板尺寸的限制:螺旋缝焊接钢管(SY/T5037)生产设备复杂,自动化程度高,都是工厂生产。产品规格D2192420m,单管长度812m。SP管的主要特点如下:a、可设计性强。因钢管环向强度、弹性模量较高,可根据承受的内水压力和管顶外荷条件,通过对钢管的刚度、强度和稳定计算,确定管径、管型和管壁厚度。b、管道内、外壁需做除锈和防腐处理,长距离输水管线还应辅以电化学保护,以延长其使用寿命。c、能适应各种地质条件,一般情况下不需做管道基础处理,适用性强。d、接口采用焊接,焊接质量达到规范要求情况下,不会发生渗漏。e、管道配件可按实际需要进行设计和制作。、除锈和防腐层的质量好坏,对使用年限有较大影响,因此,必须按国家规范要求作除锈和防腐层。g、内壁可采用不同材料,当采用水泥砂浆衬里层时,其水力计算粗糙系数n值一般取0.013(曼宁公式)。h、在我国大型长距离污水工程中,钢管采用较少。3 .球墨铸铁管球墨铸铁管具有强度高、抗濠性能好、内壁光滑、抗压、抗震性强且管节长,接头少。管道的防腐采用水泥砂浆内衬,施工方便,但价格较高,适用于污水压力管道。4 .玻璃钢夹砂管玻璃钢夹砂管又名玻璃纤维增强塑料夹砂管(RPMP),是欧美等发达国家应用相当广泛的工业管材之一,并制定了完善的管道产品标准和工程设计、安全规范。近十年来,我国从欧美引进来多条玻璃钢管生产线,并形成批量生产,各厂家产品多执行AWWA标准。近年我国制定了建材行业标准JC552、JC/T838和城镇建设行业标准CJ/T3079标准。玻璃钢夹砂管的主要特点如下:3. 3排水管网方案道路作为各种管线的主要载体,应充分利用有限的道路资源,对各专业管线予以合理的布置和安排。(1)管线布局应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下,使线路短捷。(2)应充分利用现状工程管线。当现状工程管线不能满足需要时,经综合经济、技术比较后,可废弃或抽换。(3)当工程管线竖向位置发生矛盾时,宜按下列规定处理:压力管线让重力自流管线:可弯曲管线让不易弯曲管线:分支管线让主干管线:小管径管线让大管径管线。3.4污水管网平面布置3.4.1 污水管网现状XXX村只有部分污水是经过化粪池处理后排放的,其他大部分均是自然散排。3.4 .2管道分区布置根据XXX村地形特点及收纳水体等实际情况,考虑近、远期结合、经济合理、统筹兼顾等原则进行污水管网工程设计,以最小的工程量来收集最大范围内的污水,使得产生的生活污水与生产废水能够顺利的接入本次新建污水管网,并通过新建污水处理设施后排放。污水支管遵照就近原则及结合自然标高,现状情况等因素排入新建排污干管中。3.5 管道竖向布置1、管道坡向和坡度主要根据道路坡向和坡度确定。管道最小流速不小于06ms,最大流速不大于5m/s;相应的最小坡度一般不小于0.003,最大坡度一般不大于0.05。为减轻管道淤积,便于养护管理,尽量不采用最小坡度,并合理设置井距。2、充分考虑现状污水排出点及今后可能产生的污水排出点的接入在实施中还应顾及与其他管线和各种障碍物的竖向交叉。3、本工程排水管道控制点除遵循上述两条外还应满足周边市政排水管的接口点的要求,并在4白重性自重较大自重较大白重轻白重大单管重量轻5安全性安全性高安全性高安全性低安全性能低安全性能低6施工难易安装方便施工复杂安装方便施工复杂安装方便7造价价格较高价格适中价格较高价格低价格适中8环境适应IT抗地质沉降能力差抗地质沉降能力强抗地质沉降能力强抗地质沉降能)送有一定的抗沉降性综上所述,HDpE双壁波纹管材主要具有自俄小,运输方便;主要用于无压重力管道。结合当地地质条件和工程施工难度、工程进度因素,污水管材推荐采用价格较低廉的HDPE双壁波纹管,HDPE双壁波纹管埋地使用良好的情况下使用年限可达到50年。3工程设计3.1污水管网设计原则本项目污水管道以XXX市XXX县总体布局规划发展要求为基础,遵循以下原则:(I)以城镇总体规划为依据,与供水、环保规划相协调。(2)远、近期相结合、集中与分散相结合、建设与管理相结合,适当留有发展余地。(3)污水按重力流方式排放。(4)尽量保留现状排水管道,管道流向和坡度尽量与道路一致,以减小埋深:污水管线过耕地时应适当加深埋深,坡度尽量与地面一致,节约投资。(5)确保现状污水支管出路畅通。(6)处理好污水管道的敷设与其他地下管线的矛盾,利于管线综合。(7)污水过街或公路时应加铺套管保护。3.2 排污工程方案污水排放标准按污水排入城市下水道水质标准及污水处理厂要求确定。污水排放指标不满足污水排放标准要求时,由排放单位另行处理达标后排入。管道坡度基本和地面坡度,致,尽量减少管道埋深。布管上不能因为照顾个别控制点而增加整个管道系统的埋深。4、污水利用自流方式进入下游管网,避免提升,以节省运行管理费用。5、本工程排污管道的敷设基本都沿着现状地形或规划道路进行埋设。管道在进行清扫时为避免管道内的污水肆意造成污染,要求采用相关机具对放空的污水进行回收。管道连接采用平接、跌水连接的方式。3.6 污水管设计流量污水管按非满流设计,设计充满度按照室外排水设计规范(GB50014-2006)oa.污水管径根据接入人口数量确定排水量。根据城市排水工程规划规范(GB50318-2000),城市污水的排放系数取值范围为0.70-0.80,城市综合生活污水的排放系数取值范围为0.80-0.90,新村安置点的污水主要为生活污水,由于XXX村地下水较丰富,渗透量较大,故本初步设计的污水排放系数均取0.90。结合当地实际情况及业主提供的调查资料:XXX村人口近远期增加不大,本次按着远期预留设计,人均用水量采用170L/人计算。其用水量预测采用以人口规模为计算基数的预测方法。村委会设计人居民生活用水平均日居民生活用水量污水排放系数居民生活污水量本段设计流量总变化系数设计流量单位人L*dm7dm7dL/S1.3-2.3L/SXXX村36317061.70.955.60.652.201.503.7 污水管道设计参数1污水管道设计充满度水管道按不满流设计最大设计充满度:最大设计充满度表管径或渠道(nun)最大设计充满度200-3000.55300-4500.65500-9000.70>10000.752排水管道最大设计流速a.金属管道为10.Om/s;b.非金属管道为5.0mso3排水管道最小设计流速污水管道最小设计流速按设计充满度下0.6ms控制。4管径污水管流量按Q=AV计算,相关参数按室外排水设计规范(GB50014-2006)2016年版确定。市政污水管道最小管径根据当地运行经验、经济发展水平及市政管网维护水平综合考虑确定。本初步设计确定最小污水管径d315.3.8 污水管网水力计算水力计算相关参数确定及计算步骤如下:1确定管段平均日平均时流量Q每一设计管段的合计平均流量Q=本段流量5(qOF)+转输流量式中,F一一计算管段接纳污水的街区面积,ha。2确定总变化系数Kz场镇污水量总变化系数值可通过如下公式求得::2.7KX-QcUl式中,Q平均日平均时流量(Ls).当QV5L/s时,KZ取2.3;Q>1000L/s时,KZ取1.3。3水力计算步骤(1)从管道地形图上量出每一设计管段长度、各检查井地面标高、计算每一设计管段的地面坡度,作为确定管道坡度时参考。(2)确定管段的管径及设计流速、设计坡度、设计充满度。管道设计充满度、最小坡度按室外排水工程规范确定。主干管最小管径为d300,相应于(1300管径的最小设计坡度为0.003。钱献精椀步华“小层联麻,球鼻里帆 mn1>9¾75ftX舞白拿BlfWX队桂旗柄IwH糕层的JW实事效 > 爆分WM42«.,星有麦有m内呆月中用摩豺m教,政夫H吴;蝴首道基础及回澳土要求管径为d315时,D取400,a值取150;310污水管道附属构筑物3.10.1污水检查井、井盖检查井是排水管道系统上为检查和清理管道而设立的窖井。同时还起连接管段和管道系统的通风作用。相邻两井之间管段应在一条直线上,因此,在管道断面改变处、坡度改变处、交汇处、高程改变处都需设置检查井,在过长的直线管段上也需分段设置检查井。本次设计采用砖块砌筑排水检查井。考虑管材长度等因素,每不超过40m设个检查井。按实际情况设置污水预留管道,污水设置IoOonUn砖砌圆形污水检查井。井盖荷载等级按检查井盅GB23858-2009标准执行,车行道采用D100,其他采用B125.车行道、人行道及绿化均采用防盗、防噪、防沉降球墨铸铁井盖座,检查井位于绿化及农田的检杳井井盖应高出地面30cm,按照最新规范要求,为避免在检杳井盖损坏或缺失时发生行人坠落检查井的事故,流速计算采用曼宁公式:n式中:V流速,so管道在设计充满度下的最小流速20.60ms;最大设计流速为5m/s;n一一管道粗糙系数,高密度聚乙烯双壁波纹管取值0.009;R水力半径,m:I一一水力坡度。3.9 管道、基础、接口(1)根据管道的敷设方式,本工程涉及到的管材为明挖高密度聚乙烯双壁波纹管排水管。开挖段高密度聚乙烯双壁波纹管管材应满足埋地塑料排水管道工程技术规程要求,接头应采用弹性密封橡胶圈连接的承插式接口;橡胶圈做法详06MS201-lp23,橡胶圈性能指标应满足06MS201Tp40要求,并与管材配套提供。(2)管道基础采用180度砂石基础,管道基础及基槽回填方式作法见下图:规定污水检查井应安装防坠落装置。防坠落装置应牢固可靠,具有一定的承重能力(2100kg)。排水检查井井口处一律设防坠安全网,满足GB50014-2006(2016年版)4.4.7A条要求,作法详设计图。在管道转弯、变径、变坡及管道交汇处均设置检查井,按照管道管径及管道埋深确定检查井规格。检查井(口)最大间距原则上按下表控制。污水管在检查并交汇处有跌水时,跌水高度小于等于2.Om者不设跌水井。有跌水但未设跌水井时或坡度大于千分之四十时,应在井内用C30混凝土垫厚015m,图中所注的井内底高程为混凝土垫层上表面的高程。检查并最大间距表污水管道管径(mm)最大间距(m)200"4004050070060800-100080管顶覆土厚度小于6m的检查并可选用标准图集。
