栏杆设计安装规范 标准版.docx

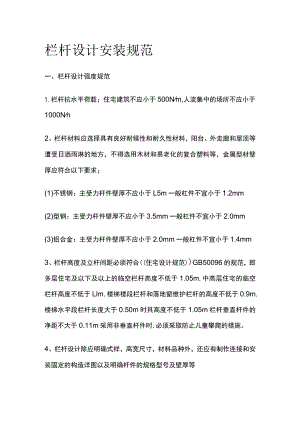

栏杆设计安装规范一、栏杆设计强度规范1.栏杆抗水平荷载；住宅建筑不应小于500Nm,人流集中的场所不应小于1000Nn2、栏杆材料应选择具有良好耐候性和耐久性材料，阳台、外走廊和屋顶等遭受日洒雨淋的地方，不得选用木材和易老化的复合塑料等，金属型材壁厚应符合以下要求；(1)不锈钢：主受力杆件壁厚不应小于L5m一般杠件不宜小于1.2mm(2)型钢：主受力杆件壁厚不应小于3.5mm一般杠件不宜小于2.0mm(3)铝合金：主受力杆件壁厚不应小于2.0mm一般杠件不宜小于1.4mm3、栏杆高度及立杆间距必须符合(住宅设计规范)GB50096的规范，即多层住宅及以下及以上的临空栏杆高度不低于1.05m,中高层住宅的临空栏杆高度不低于Llm,楼梯楼段栏杆和落地窗维护栏杆的高度不低于0.9m,楼梯水平段栏杆长度大于0.50m时其高度不低于1.05m栏杆垂直杆件的净距不大于0.11m采用非垂直杆件时,必须采取防止儿童攀爬的措施。4、栏杆设计除应明确式样，高宽尺寸，材料品种外，还应有制作连接和安装固定的构造详图以及明确杆件的规格型号及壁厚等D栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位，应从可踏部位顶面起计算。2）栏杆离楼面或屋面0.10m高度内不宜留空；住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于0.11mo3）文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所，当采用垂直杆件做栏杆时，其杆件净距也不应大于0.11mo二、预埋件或后置埋件的规格型号、制作和安装方式除应符合设计要求外，还应符合以下要求：1）主要受力杆件的预埋件钢板厚度不应小于4mm,宽度不应小于80mm,锚筋直径不应小于6mm,每块预埋件不应小于4根锚筋，埋入混凝土的锚筋长度不小于60mm,锚筋端部为180度弯钩。当预埋件安放在砌体上时,应制作成边长不小于100mm混凝土预制块上，混凝土强度等级不小于C20,将埋件浇筑在混凝土预制块上，随墙体砌块一同砌筑，不得留洞后塞。2）主要受力杆件的后置埋件钢板厚度不应小于4mm,宽度不应小于60mm,主柱埋件不应少于两颗螺栓，并前后布置，其两颗螺栓的连线应垂直相邻立柱间的连线，膨胀螺栓的直径不宜小于IOmm;后置埋件必须直接安装在混凝土结构或构件上，已装饰部位应先清除装饰装修材料（含混凝土和水泥砂浆找平层）后才能安装后置埋件。三、护栏设计标准1 .室内外平台、楼梯、坡道护栏设计标准1.1 平台护栏高度（扶手上平面距地面）：900mm-1200mm;1.2 护栏立柱垂直间距1200mm,玻璃护栏立柱垂直间距100Omm;1.3 .护栏立杆垂直间距IlOmm;1.4 扶手与上横杆平衡间距IIOmm下横杆与地面平衡间距IIOmm;1.5 管壁的要求：扶手、立柱L4mm;横杆1.2mm;立杆LOmm;1.6 型材饰面：采用阿克苏室外粉高温静电粉末喷涂或氧化电泳的着色生产工艺，颜色按工程设计；1.7 生产工艺：采用古典插扣快速组合生产工艺，无需焊接、丝接和角码连接；1.8 玻璃护栏技术要求：采用钢化夹胶安全玻璃，厚度12mm,嵌入深度12mm,玻璃四边采用三元乙丙胶条镶嵌；1.9 施工安装技术要求：扶手与墙立面采用铝压铸件内膨胀栓固定，立柱与地面采用铝质连接件内膨胀栓固定。1.10 护栏整体均布荷载1000Nm;1.11 管材常用规格扶手：100mm×50mm×1.2mmx95mm×45mm×1.4mm、80mm×50mm×1.2mmx80mm×40.5mm×2.0mm、70mm×46.9mm×1.2mmx70mm×46.9mm×1.4mmx80mm×46.9mm×1.4mm、69mm×46.9mm×1.2mmx70mm×40mm×1.2mm;立柱：56.5mm×56.5mm×1.2mm、60mm×56.5mm×1.2mm、56.5mm×45mm×1.2mmx49.5mm×49.5mm×1.5mm、44mm×37.5mm×1.5mm;横杆：44mm×37.5mm×1.5mm、30mm×26.9mm×1.2mm;立杆:25mm×24mm×1.0mm、24mm×20mm×1.0mm.o
