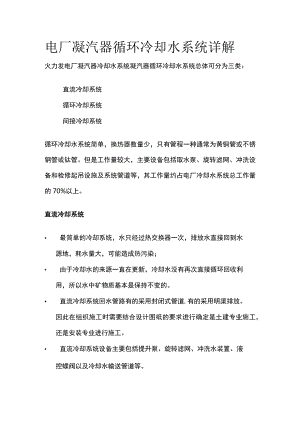

电厂凝汽器循环冷却水系统详解火力发电厂凝汽器冷却水系统凝汽器循环冷却水系统总体可分为三类：直流冷却系统循环冷却系统间接冷却系统循环冷却水系统简单，换热器数量少，只有管程一种通常为黄铜管或不锈钢管或钛管。但是工作量较大，主要设备包括取水泵、旋转滤网、冲洗设备和检修起吊设施及系统管道等，其工作量约占电厂冷却水系统总工作量的70%以上。直流冷却系统 最简单的冷却系统，水只经过热交换器一次，排放水直接回到水源地，耗水量大，可能造成热污染； 由于冷却水的来源一直在更新，冷却水没有再次直接循环回收利用，所以水中矿物质基本是保持不变的。 直流冷却系统回水管路有的采用封闭式管道,有的采用明渠排放。因此在组织施工时需要结合设计图纸的要求进行确定是土建专业施工，还是安装专业进行施工。 直流冷却系统设备主要包括提升泵、旋转滤网、冲洗水装置、液控蝶阀以及冷却水输送管道等。 直流冷却系统一般需要布置较长的冷却水管线，由布置在海洋、江河或湖泊中供水泵房的水泵直接将冷却水提升输送到冷却设备，这一段的管线较大，一般情况下，300MW机组冷却水管线工程通径为DN1800mm,600MW机组冷却水管线为DN2200mm,现场施工时土方开挖工作量大，占用场地较大，对现场整体组织施工影响较大，因此需要在项目组织实施过程中提前策划，避免对后续项目的施工带来不利影响。 这些管道的一般需要在现场直接卷制，需要配备龙门吊、卷板机和较大的组合场地。管道焊接可采用内外口双面焊接，此外还需要喷砂和防腐专业的配合。 直流冷却水系统管线较大，一般不需要进行冲洗，但需要在管道施工过程中进行清理，并办理隐蔽签证。循环冷却水系统 在冷却水系统中,冷却水经过循环水泵送入凝汽器,进行热交换，被加热的冷却水经冷却塔冷却后，流入冷却塔底部水池，再由循环水泵送入凝汽器循环使用,此循环再利用的冷却水则称循环冷却水。这种冷却形式主要是最原始传统的冷却方式，系统比较简单，设备主要包括循环水泵、旋转滤网、起重设备、冲洗设备、液控蝶阀、隔断蝶阀、胶球清洗装置以及输送管线等，此外有些设计还包括配套的水处理设备和机力风机设备等。 循环冷却水系统工作量很大，占用施工工期长，对现场总体组织施工影响较大。间冷塔循环冷却水系统 间冷塔循环冷却水系统是用固定的冷却水量来冷却介质，采用密闭式循环，而且冷却水不暴露在大气，没有水被蒸发和风吹损失。 间冷塔循环冷却水技术近几年发展很快，主要适用于富煤贫水地区，这种冷却形式介于直接空冷机组和湿冷机组之间。 间冷塔循环冷却水技术设备主要包括循环水泵、补水箱、补水泵、换热元件、液控蝶阀及循环冷却水管道等。 间冷塔周边不宜建生活区。除盐水管道 除盐水系统使用的设备包括原水预处理系统、海水淡化系统、除盐水处理系统、凝补水系统。 除盐水通常设计是将合格的除盐水直接补到凝补水箱，然后通过凝补水泵再补到凝汽器、除氧器、主给水管道系统、闭冷水膨胀水箱等。此外给水调节加药系统的补水一般也采用除盐水。除盐水管道材料多采用衬塑管道和不锈钢管道。
