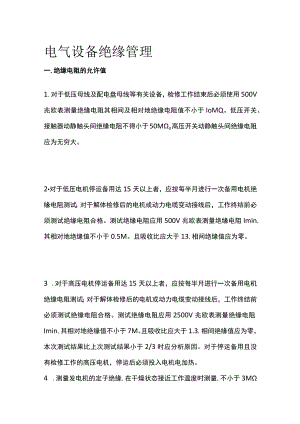

电气设备绝缘管理一,绝缘电阻的允许值1.对于低压母线及配电盘母线等有关设备，检修工作结束后必须使用500V兆欧表测量绝缘电阻其相间及相对地绝缘电阻值不小于IoMQ。低压开关、接触器动静触头间绝缘电阻不得小于50Mo高压开关动静触头间绝缘电阻应为无穷大。2对于低压电机停运备用达15天以上者，应按每半月进行一次备用电机绝缘电阻测试；对于解体检修后的电机或动力电缆变动接线后，工作终结前必须测试绝缘电阻合格。测试绝缘电阻应用500V兆欧表测量绝缘电阻Imin,其相对地绝缘值不小于0.5M。且吸收比应大于13,相间绝缘值应为零。3 .对于高压电机停运备用达15天以上者，应按每半月进行一次备用电机绝缘电阻测试；对于解体检修后的电机或动力电缆变动接线后，工作终结前必须测试绝缘电阻合格。测试绝缘电阻应用2500V兆欧表测量绝缘电阻Imin,其相对地绝缘值不小于7M。且吸收比应大于1.3,相间绝缘值应为零，本次测试结果比上次测试结果小于2/3时应分析原因。对于停运备用且没有检修工作的高压电机，停运后必须投入电机电加热。4 .测量发电机的定子绝缘,在干燥状态接近工作温度时测量,不小于3M（用2500V兆欧表测量）,通水状态大于0.2Mo转子绕组用500V兆欧表测量，室温下（20°C）测量不小于1Mo5 ,变压器的绝缘电阻测试，应进行高对低及地：（一次绕组对二次绕组和外壳）高压绕组对低压绕组及外壳的绝缘电阻；低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；绝缘电阻合格值的标准是：（1）这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相I:蹄交,这次数值比上次数值不得降低30%;（2）吸收比R60R15（遥测中60秒与15秒时绝缘电阻的比值），在1030。C时应为1.3被及以上。二、绝缘电阻的测量规定1.在从事电机解体检修（包括电源线拆装）的任何工作（机械、电气、检查）结束后，都必须测量绝缘。2 .新投入、检修后的电机，启动前，应测量绝缘电阻合格。3 .在周围条件恶劣的情况下（如环境粉尘大、潮湿、有腐蚀性气体等），应缩短备用电机绝缘电阻测试周期，电动机停止运行一周以上，启动前应测量电机绝缘。4 .运行中保护动作跳闸或动力保险熔断的电动机，应测量绝缘。5 .运行人员发现有冒烟、冒火、严重焦臭味现象,应停止电动机的运行，测量绝缘。6 .长期备用的电动机应定期测量绝缘，周期为15天，如本周期内电动机启动过可不再测量，但应做好记录。7 .电动机绝缘电阻不合格，一般不允许启动。在特殊情况下，如天气变化、环境潮湿等，但电动机停用时间未超过2天，且无明显绝缘损伤的情况下，虽然绝缘低于规定值，多为电动机表面受潮所致，经安技部专业和公司领导同意后，可以启动。8 .在电气一、二次回路新敷设线路、更改线路和长期停运线路送电前,都必须测量绝缘。9 .在雨天或空气湿度大时，电机停运一周以上，投运前应测量绝缘。10 .在低压动力电缆需停电处理的任何工作（拆装电缆端头，中间头,大幅度移位等）结束后，投运前必须测量绝缘。11 .发变组启动前必须测试绝缘电阻，并与停运前的测试值进行对比。12 .变压器修后，投运前必须测试其高、低压侧绝缘电阻合格后方可充电运行。13 .对于停运机组，停运列备用的各低压油泵应按10天为周期进行定期启动运转23小时，防止重大油泵电机绝缘受潮。三、测量管理1.低压备用电机投运前，由运行人员必须测量绝缘电阻合格后方可投入运行。2 ,低压电机检修后投运前，由运行人员测量绝缘绝缘电阻合格后方可投入运行。3 .高压备用电机投运前，由运行人员必须测量绝缘电阻合格后方可投入运行。4 .高压电机检修工作票结束，送电前由运行人员测量绝缘绝缘电阻合格后，方可终结工作票、送电试转。5 .变压器检修工作结束后，由设备维修部配合，运行人员对变压器高、低压侧测量绝缘电阻合格后，方可终结工作票、并对变压器充电。6 .母线检修清扫工作结束后，由设备维修部配合，运行人员对检修母线测量绝缘电阻合格后，方可终结工作票、并对检修母线充电。7 .发变组停运后，启动前必须各自测试一次绝缘电阻合格。
