钢箱梁防腐涂装专项施工方案.docx

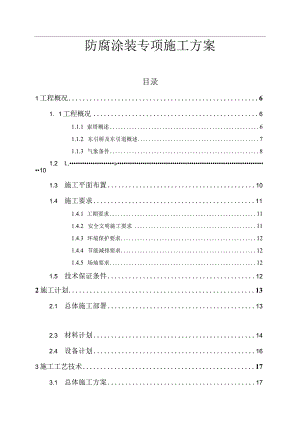

防腐涂装专项施工方案目录1工程概况61. 1工程概况61.1.1 索塔概述61.1.2 东引桥及东引道概述71.1.3 气象条件81.2 I.»101.3 施工平面布置101.4 施工要求111.4.1 工期要求111.4.2 安全文明施工要求111.4.3 环境保护要求121.4.4 节能减排要求121.4.5 场地要求121.5 技术保证条件122施工计划132.1 总体施工部署132.3 材料计划142.4 设备计划163施工工艺技术173.1 总体施工方案173.2 主要设备选型173.2.1 主要设备技术参数173.2.2 施工设备的防护213.4 工艺流程233.5 施工方法233.5.1 涂装体系要求233.5.2 东引桥及东引道箱梁、盖梁、墩柱的涂装工装措施244.3.2主桥索塔及桥墩工装措施274质量管理措施434.1 质量管理组织机构434»2E日.34.3 质量保证措施444.3.1 涂装质量目标444.3.2 质量控制机构444.3.3 工程材料质量的控制454.3.4 施工过程的质量控制454.3.5 人力因素的质量控制454.3.6 涂装过程的质量控制464.3.7 涂装完成后验收标准474.3.8 施工设备和检查设备的质量控制484.3.9 文件记录的质量控制495施工危险源辨识及安全保证措施505.1施工安目标505.2安全生产组织机构及职责505.4安全生产教育与培训制度5255z.»535.6.1 主要职能范围535.6.2 吊篮安全管理545.6.3 吊篮拆除575.6.4 高空作业车575.7危险源识别及技术处理措施655.7.1 能量危险源655.7.2 状态危险源655.7.3 易发生事故655.7.4 施工作业风险评估665.7.5 LEC评估方法665.7.6 危险因素评估675.7.7 技术处理措施695.7.8 文明、环保施工保证措施766施工管理及作业人员配备和分工796.1.1 组织体系框图796.2主要成员及职能分工796.2.1 主要成员及职能796.2.2 专职安全生产管理人员806.2.3 特种设备作业人员806.2.4 特种作业人员807验收要求817.1验收程序817.1.1检验批验收817.2 验收内容817.3 验收人员827.4 设备程3收与检查837.4.1 检查方法837.4.2 安全检查及验收要求847.4.3 定期与不定期检查857.4.4 检查小组人员安排857.4.5 检查记录868应急处置措施888.2 应急救援预案的实施程序888.3 安全事故应急救援程序898.4 施工安全事故应急处理原则908.4.1 迅速报告原则908.4.2 主动抢险原则908.4.3 生命第一的原则908.4.4 科学施救，控制危险源，防止事故扩大的原则908.4.5 保护和抢救公司财产，确保重要设施安全的原则908.4.6 保护现场，收集证据的原则908.5 应急措施918.5.1 触电事故应急措施918.5.2 机械伤害应急措施918.5.3 起重机械事故应急措施928.5.4 高空坠落事故应急措施928.5.5 物体打击事故应急措施938.5.6 重大交通事故应急措施938.5.7 火灾爆炸事故应急措施948.5.8 中暑事故专项应急措施948.5.9 中毒和窒息应急措施959绿色及文明施工969.1绿色及文明施工组织机构969.2.1 维护自然生态平衡979.2.2 合理规划施工用地979.2.3 临时工程环境保护979.2.4 生活区的环境保护979.2.5 施工中的环境保护989.2.6 工程完工后的环境恢复989.3jX'*1.J'989.3.1 文明施工目标989.3.2 文明施工措施989.3.3 施工现场管理999.3.4 现场机械管理999.3.5 现场物资管理10010计算书及相关施工图纸10210.1吊篮安全计算分析1021工程概况1.1 工程概况1.1.1 索塔概述索塔全高236m,其中下塔柱高54.2m,上塔柱高181.8m。上塔柱（索区）采用C55钢纤维混凝土，下塔柱后浇部分采用C40混凝土，下塔柱+182.248m至+201.25Om高程间内仓采用C20混凝土填充，高度19m,塔柱其余部分与横梁均采用C55混凝土。索塔结构见图2.1.2-l0图2.1.2-1索塔一般构造图（单位：Cm）1.L2东引桥及东引道概述东引桥桥跨布置为（38+40）m、（40+40）m、（40+40）m三联预应力混凝土连续梁桥。白居寺长江大桥东引道（K2+635K3+500）起于白居寺长江大桥东引桥桥台东侧，上跨巴南纵一路，下穿内环快速路后，止于龙江大道，长865m,主线为双向8车道，按照城市快速路60kmh标准进行设计，主要工程为组合式枢纽立交1座（简家槽-太阳岗组合立交），公轨共建（明挖隧道）部分198.583米。白居寺长江大桥东引道施工范围见图2.图2.L3T东引道（简家槽-太阳岗组合立交）施工范围1.1.3气象条件1.131气候概况重庆市快速路五横线白居寺长江大桥及引道工程位于重庆市大渡口区、巴南区，属亚热带季风性湿润气候，区内的气象特征具有空气湿润，春早夏长、冬暖多雾、秋雨连绵的特点，年无霜期349天左右。1.1.3.2气象要素特征值气温多年平均气温18.3°C,月平均最高气温是8月为28.1,月平均最低气温在1月为5.7,日最高气温43.0°C（2006年8月15B）,日最低气温-1.8°C（1955年1月11B）O降水年最大降雨量1544.8mm,年最小降雨量740.Inlnb降雨多集中在59月，约占全年降雨量的70%,且强度较大，暴雨时有发生；日最大降雨量266.5mm（2007.7.17）,日降雨量大于25m以上的大暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.1mm；多年平均蒸发量1138.6mm0（3）风全年主导风向以北风为主，频率13%左右，夏季主导风向为北西，频率10%左右，年平均风速为1.3ms左右，最大风速为26.7ms0（4）湿度多年平均相对湿度79%左右，绝对湿度17.7hPa左右，最热月份相对湿度70%左右，最冷月份相对湿度81%左右。湿度全年平均雾天日数3040天，最大年雾天日数148天。表2.1.4-1主桥混凝土涂装设备措旅及环境特点分析表涂装部位设备措施作业环境特点主塔236米，作业面有索区1.5米吊篮施工异形、复杂，无法按产品说明书要求安装无索区8.5米吊篮施工的高处作业吊篮工程塔顶圆弧面壁厚不适合打预埋件，不适合主塔（P7/P8塔顶圆弧蜘蛛人吊篮施工，采用蜘蛛墩）装饰区人的形式施工，在4.3.2.4里增加了措施方法作业而异形、复杂，无法按产品说明书要横梁底面8.5米吊篮施工求安装的高处作业吊篮工程现场测量离地面最高东引桥P16/P15/P14/P13混高空作业车、吊篮36米，地面平整后凝土箱梁底部、侧面及墩身采用高空车施工或采用吊篮施工东引桥P12/P11/P10/P9混高空作业车、吊篮或采用箱梁由于地面不平整，采凝土箱梁底部、侧面及墩身支模的脚手架施工用挂篮施工由于匝道桥现场情况不明确，部分设备进场之前才能提供合格匝道桥高空作业车、吊篮证，后期施工前再报审匝道桥具体施工措施1.2工程特点序号重、难点分析应对措施1索塔总高度达236m,施工技术要求高，安全风险大1、做好安全防护，禁止高空抛物，塔上作业人员需规范佩戴安全防护用品。2、严格按方案施工，并做好安全技术交底，加强过程管控。3、做好涂装过程防护，防止涂料等飘落影响现场施To2东引桥、东引道涂装施工，应防止高空坠物1、用登高车施工，做好安全防护，禁止高空抛物，塔上作业人员需规范佩戴安全防护用品O2、严格按方案施工，并做好安全技术交底，加强过程管控。3、提前对场区结合现场实际情况进行规划，对登高车站位摆放等实行工序许可制，站位需经过总包单位验收合格后进行登高作业。1.3施工平面布置结合本项目工程特点，将项目驻地设置于大渡口侧，距桥轴线约Ikm,在大渡口侧设置钢筋集中加工配送中心、钢桁梁堆场，巴南侧设置一个项目分部。项目总驻地位于重庆大渡口区滨江路，距离白居寺长江大桥P7#主墩约IOoom,占地面积约6亩，总驻地内设会议室1幢、办公楼1幢、宿舍楼4幢、食堂1幢、浴室、厕所1幢，其他附属结构若干。项目分部驻地位于重庆巴南区滨江路附近，距离白居寺长江大桥主线约600mo办公区租用的商业门面，共六间房，可供22人办公；生活住宿区租用的商品房，共5套房，可供30人住宿，项目分部办公生活区为东主桥、东引桥及东引道提供办公生活环境。钢筋加工场位于重庆大渡口区滨江路，距离白居寺长江大桥P7#主墩约IoOom,占地面积约3.6亩，钢筋加工场内设原材料堆放区，加工区，成品（半成品）堆放区等。图2.3/项目总体平面布置图1.4施工要求1.4.1 工期要求白居寺长江大桥防腐涂装于2020年11月IO日施工，于2021年9月30日完工,持续共计320天。质量要求施工质量要求：达到国家、行业、重庆市现行施工质量验收规范（标准）要求，并达到合格标准。质量指标：合同履约率100%；工程（产品）合格率100%；隐蔽工程质量合格率100%；单位工程合格率100%,分部工程合格率100%,分项（工序）工程合格率100%,工序一次验收合格率298%；杜绝一般及以上工程质量事故。1.4.2 安全文明施工要求做到施工全过程中无重大安全责任事故；所有进场施工人员安全教育考核率达100%,特殊岗位操作人员持证上岗率达100%；各种防护用品、设施合格率达100%,施工安全技术交底率达100%。在易发伤亡事故（或危险）处设置明显的、符合国家标准要求的安全警示标志牌；现场材料、构件、机具等堆放时，悬挂有名称、品种、规格等标牌，易燃、易爆和有毒有害物品分类存放。1.4.3 环境保护要求严格执行项目建设管理办法关于环境保护的规定，要建立健全环保水保管理体系，加强各项环境保护工程措施。合理规划建设过程中各类生产场地的位置、规模，确保工程所处的环境不受污染，并顺利通过验收。144节能减排要求(1)提高机械设备的使用率和满载率；加强机械设备的维修保养，及时检修，减少设备的故障率。(2)同时加强施工现场和生活区用电管理。1.4.5 场地要求现场具备三通一平的施工条件：施工现场临时用电、临时用水已接入，基本满足现场施工需求，施工便道已引入，施工场地平整基本完成，现场材料分区堆放。1. 5技术保证条件开工前充分做好施工队伍的布置、建点和安置工作；组织相关人员对施工现场进行详细调查；积极与监理、设计单位联系，保证工程进度的完成。施工进度计划实施前，根据每月、周、日任务进度文件的要求层层交底落实，使有关人员明确各项计划的目标、任务、实施方案、预控措施、开始结束日期、有关保证条件、协作配合要，使项目管理层和作业层协调一致工作，从而保证施工生产计划有步躲、连续、均匀。2施工计划1.1 总体施工部署根据主体工程施工进度按顺序施工东引桥涂装一主桥涂装一东引道涂装。2. 2施工进度计划(1)进度计划分3次进场，具体内容详见表3.21。表3.2J施工计划表任务名称工期开始时间完成时间备注主桥涂装90天2021.3.12021.5.30待主塔其余设备拆除完成后进行局部修补东引桥涂装60天2020.11.102021.1.10根据拆除情况完成剩余涂装东引道涂装90天2021.6.302021.9.30过程对跨内环立交进行涂装(2)功效分析东引桥涂装工程量为16562.Mn?。总工期为90天，平均工效约184m7天。主塔涂装工程量为41443.6311A总工期90天，平均工效约4614/天。表3.2-2东引桥涂装施工工效表序号工序名称施工时间(d)劳动力数量备注1施工平台搭设106操作平台搭设2表面处理306打磨修补等3封闭底漆施工1264腻子找平1065中间漆施工1366面漆施工156合计90含试验段表3.2-3主塔涂装施工工效表序号工序名称施工时间(d)劳动力数量备注1施工平台搭设1016操作平台搭设2表面处理2016打磨修补等3封闭底漆施工10164腻子找平11165中间漆施工14166面漆施工1516合计90(3)施工工期保证措施(1)统一领导、统一管理，编制详细的施工进度计划，报请总包审批后，逐级落实到位。(2)项目部每周召开一次施工例会，总结上一周工程施工落实情况的同时布置下周施工计划，并及时解决施工中出现的问题。(3)在工程项目实地施工前，对选定的工作人员进行岗前再培训，并根据具体情况分组，优化组合。确保施工人员对仪器、机械的操作和施工工序熟练掌握。(4)进行详细的施工技术、工艺交底，使所有施工人员心中有底有数。(5)将开工前的各种准备工作与开工后的实际施工衔接好，做到设备使用无故障、每个人清楚每天应该完成的工作内容及工作量和如何完成。(6)关注天气预报，当天气出现异常现象时，及时调整计划，尽量减少气候对工期的影响。(7)施工班组与主要施工机械的数量应搭配合理，使用充分，并留出检修余量。(8)对施工用料进行分阶段的计划管理，保证工程施工现场材料供应及时、充分。(9)完善现场管理，不断改善施工作业环境，保障施工人员人身健康和安全，充分调动工作积极性，提高施工效率。2.3材料计划根据白居寺长江大桥防腐涂装工程施工现场情况，本项目所用的原材料根据每个阶段的施工计划提前1个月到达现场，安置在库房，涂料到达现场后立即报请总包、监理及第三方检测单位进场抽样送检，检测合格后方可使用。3.3-1油漆材料常规检测指标表序号检验项目指标试验方法环氧封闭底漆1漆膜颜色透明，漆膜平整2干燥时间/h表干实干4243附着力/级Wl4耐冲击性/cm250二环氧厚浆漆1漆膜颜色2干燥时间/h表干实干4243附着力/级W24耐冲击性/cm250三丙烯酸聚氨酯面漆1漆膜颜色符合设计标准样板或色卡及色差范围，漆膜平整目测2固体含量/%255GB/T17253干燥时间/h表干实干224GB/T17284细度/Um35GBZT17245柔韧性mm1GB/T17316附着力(拉开法)/MPa26GB/T52107耐冲击/cm50GB/T17328耐磨性（Ikg.50Or）/g0.05GB/T17689耐酸性,10%H2SO4h240h漆膜无异常GB/T927410耐碱性，10%NaOHzh11可溶物氨含量/%-12耐老化试验(100Oh)漆膜不起泡、不剥落、不粉化。白色和浅色漆膜允许变色1级，失光1级；其他颜色漆膜允许变色2级，失光2级GB/T1865名称具体情况备注油漆库房集装箱1个6米集装箱或9米集装箱放置地点东引桥16号墩附近面积14-21平方米涂料存放在专用库房内分类堆放，且要求通风，不通电，库房防止漏水，有安全、灭火设施；设置灭火器材，库房区域配备防火、防泄漏的干砂，严禁烟火；进入油漆存放处人员禁止穿化纤工作服；同时执行涂料生产厂家建议的任何附加的储存限制要求。在生产厂家建议的贮存期内或从生产日期起12个月内(按时间较短者)，没有使用的涂料应予废弃，不得用于永久性工程。油漆仓库管理规定1、存储油料、油漆及化学品的库房必须设置在干燥、阴凉、通风的地方。2、在储存油漆、油料及化学品的库房必须悬挂消防及明火管理制度，并在明显地方张贴“严禁吸烟”、“严禁火种”等标志牌。3、库房内必须配备充足的并与各种油料、油漆及化学品相适应的消防器材。4、油漆应分类堆放，化学性质或防护、灭火方法相互抵触的化学品，不得在同一库房内存放。5、油漆垛高不得超过2m,油漆的商标要一律向外。6、油漆应根据施工或试验需求，随用随购，尽量减少库存。7、对能分解、发热、自燃的化学品要设置专门的储存库，并定期检查。8、油漆应定期检查并翻转堆放，以免储存日久，沉淀接块，影响使用。9、浸有涂料、稀释剂的破布、纱团、手套和工作服等应及时清理，不能随意堆放，防止因化学反应而生热、发生自燃。10、当日没有用完的油漆应及时收入库房，严禁随意乱丢。11、库房地面必须防潮、防渗，库房内必须保持清洁。12、领取油料、油漆及化学品时，领取人必须填写油料、油漆及化学品发放登记表。13、油漆装卸时，必须轻拿轻放，严禁碰撞或在地上滚动。14、油漆在装卸过程中，必须检查封闭是否良好，发现问题及时采取补救措施。2.4设备计划(1)按照现场施工情况、检测设备迅速组织动员，按要求组织进场，保证在招标人规定的开工日期前全部到场。(2)本合同段的机械设备处于保养状态，按要求即可通过汽车运输的办法将设备分批运至施工驻地现场，按照规定位置摆放。(3)本合同段所用吊篮设备均从专业制作厂家租赁，由厂家提供产品合格证及相关资料。3施工工艺技术3.1 总体施工方案对混凝土表面进行处理包含清除表面污染物及附生物、钢筋头处理、预埋件处理、刮刮腻子处理，后采用辐涂工艺对混凝土封闭底漆的涂装。3.2主要设备选型3.2.1 主要设备技术参数(1) ZLP630吊篮、ZLP500吊篮高处作业吊篮主要由悬挂机构、工作平台、提升机、安全锁、电器控制系统、工作钢丝绳、安全钢丝绳等组成.表3.2.1-1常规标准电动吊篮实图(2)悬挂机构由于桥梁结构的特殊性，吊篮悬挂机构不能使用吊篮厂家的制式悬挂机构，施工时利用现场条件悬挂于牢固可靠部位上(具体见各部位涂装示意图)。(3)悬吊平台悬吊平台由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材，吊篮机构根据施工需要最长可拼装成不超过IOm的工作平台。表3.2.1-2悬吊平台（4）提升装置每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。ZLP型吊篮提升装置见表3.2.13、表3.2.1-4o表3.2.1-3吊篮提升装置i'绳一“S"J已IK施工ti力与L"表3.2.1-4"S”形压盘式提升机(5)安全装置包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把安全锁和安全钢丝绳，安全钢丝绳材质及型号同工作钢丝绳。当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。安全锁见表3.2.1-50表3.2.1-5安全锁(6)电气系统电气系统包括电缆、限位器、漏电保护器及其它控制开关。表3.2.1-6电气控制系统(7)高处作业吊篮主要技术参数表3.2.1-7高处作业吊篮主要技术参数名称吊篮型号及主要参数ZLP800ZLP800AZLP630ZLP500ZLP250额定载重量800Kg630Kg500Kg250Kg升降速度8IomZmin9Ilmzmin悬吊平台尺寸(长X宽)(2.5m×3)×0.76m(2m×3)×0.76m(2.5mX2)X0.76m1.2×0.65m钢丝绳结构：6X19W+1WS-8.3最小破断拉力：65kN结构：6X31W+FC-9.1最小破断拉力：63kN结构：4X131SW+NF-8.3最小破断拉力：53kN提升机型号LTD80LTD80AED63ED50卷绳机构形式“S”行“a”行额定提升力8kN6.3kN5kN电动机型号YEJ100L1-4YE90LB-4YE90L-4YEJ90S-4功率2.2KW1.8KW1.5KW1.1KW电压AC380V制动力矩15.2Nm安全锁类型摆臂式防倾斜离心触发式型号LSF30LSF30ALSF30LSF20悬数量二套一套挂机构调节高度1.151.75m前梁伸出长度l.l1.7m（1.5m及1.5m以上时必须相应减少载重量，见附表1）质量悬吊平台（含提升机、安全锁、电器控制箱）580Kg（钢）450Kg（铝）535Kg（钢）380Kg（铝）480Kg（钢）340Kg（铝）4I0K（钢）290K（铝）200K（钢）I40K（铝）悬挂机构2×175Kg175Kg配重100OKg900Kg750Kg35OKg整机（不含钢丝绳）2000Kg（钢）1840Kg（铝）1925K（钢）1750K（铝）1790Kg（钢）1650Kg（铝）1570（钢）1450（铝）735K（钢）675K（铝）吊篮正常工作环境环境温度-20C+40°C环境相对湿度90%（25C）电源电压偏离额定值±5%工作处阵风风力W8.3ms（相当于5级风力）电劲吊篮构件图1、灰柒2,栏杆3、提升机4、控制箱5、安全锁6,隔位开关7、工作纲丝绳8、安全辆丝绳9、限位块10、量建ZLP630高占作业马黛主要中悬弓平台、悬挂机构只）、提升机Q台:、安全钺C2只）、工作蜕淙纯、安全室注通、电气箱和电气控制系统组成表3.2.1-8吊篮结构简图3.2.2 施工设备的防护（1）由于不可抗拒的原因停工期间，应对施工机械、各种仪器进行检修保养；认真检查搭建的操作设施是否完好和牢固；对存料库仔细检查及时修补。（2）对施工区域内的井、坑、洞、孔等用木板盖严、堵死或设护栏。（3）机电设备必须加防水罩，以免漏水而损坏电器，作好保护接地以防漏电伤人，雨后使用时要先对设备进行检查、试转。（4）很表面处理施工中可搭建防雨设施进行施工。3. 3施工准备（1）进场前准备1）根据合同要求，组成白居寺长江大桥防腐涂装施工项目部。2）制定本工程管理人员的工作范围、职责、权利和义务，建立健全各项工程管理制度。3）对现场进行实地踏勘，编制实施性施工方案，组织安全技术交底及培训。4）安排人员进行现场临时设施制作、外购施工材料的初步准备。（2）进场后准备1）根据投标承诺，我们及时组织生产的涂料进场，提交生产单位（关西睥）产品合格证给总包方，在此基础上进行涂料抽样、送检（通知监理旁站），并由业主方委托的第三方单位进行抽检复验，并索取其原件扫描件，组织施工材料的验收入库，设置消防、保卫设施。2）对全体施工人员进行安全技术交底及防疫防控知识培训。3）做好施工、质量、安全控制方面的填报资料的准备。（3）安全准备1）施工前应提前编制详细的主塔防腐涂装施工安全专项方案。2）所有进场施工人员配备足相应的个人防护用品，高空作业人员必须每人配备全身式安全带、安全帽、防护眼镜、防毒口罩；3）所有施工机具进场后都必须进行检查和试运转，保证使用状态的良好。4）根据工程需要，设置施工区、生活区、办公区，合理布置物料仓库等放置地点。3.4工艺流程白居寺长江大桥防腐涂装总体施工流程详见图4.4-Io图4.4-1白居寺长江大桥防腐施工工艺流程3.5施工方法3.5.1涂装体系要求（1）涂装体系设计要求表3.5.1-1涂装体系设计要求（大气区）部位涂层涂料类型最小干膜膜厚（Um）备注白居寺大桥大气区碎表面底层环氧树脂封闭底漆50腻子层填补型环氧腻子（点补）中间层环氧云铁中间漆140面层丙烯酸聚氨酯面漆80两度，每度40m表3.5.1-2桥墩（塔）混凝土外表面防护涂装技术要求（水位变动区）部位涂层涂料类型膜厚（m）备注水位变动区和溅浪区底层环氧封闭漆50腻子层填补型环氧腻子（点补）中间层环氧云铁中间漆250两道，每道125m面层丙烯酸类聚氨酯面漆90两度，每度45Um表3.5.1-3桥墩（塔）混凝土外表面防护涂装技术要求（水下区）部位涂层涂料类型膜厚（m）备注水下区底层环氧封闭漆50腻子层填补型环氧腻子（点补）-面层环氧树脂漆350两度，每度175m表3.5.1-4面漆颜色部位面漆颜色色号备注主塔索塔纯白色RAL国际色卡9010根据业主行文规定主桥辅助墩、过渡墩、东引桥及东引道立交灰色RAL国际色卡7047表3.5.1-5涂料涂装间隔表涂层类型5CIO4C201C30C环氧树脂封闭底漆最小涂装间隔20hrs-IOhrs8hrs最大涂装间隔-环氧云铁中间漆最小涂装间隔48hrs36hrs24hrs16hrs最大涂装间隔7days7days7days7days丙烯酸聚氨酯面漆最小涂装间隔24hrs20hrs16hrs12hrs最大涂装间隔-涂漆后养护一定要达到重涂间隔最少时间且需在重涂间隔期内可进行下一道涂装工序。依据涂料供应商提供的资料及产品说明书的要求严格执行涂料重涂间隔的要求进行施工。每道涂层之间的间隔时间不得超过最大重涂间隔，当超过最大重涂间隔期时严格按规定进行拉毛处理并经监理工程师和涂料供应商认可后再进行下道涂装工序。352东引桥及东引道箱梁、盖梁、墩柱的涂装工装措施352.1东引桥的基本数据和状况（1）东引桥总长度238m,分为PIO、PllPI2、PI3、PI4、Pl5、P16桥墩。（2）主桥桥面宽度1.5m（检修道）+17.909-21.814（机动车道）÷lm中分带+18.645-24.508m（机动车道）+1.5m（检修道）=40.558-50.324m0（3）桥墩处高程数据表3.5.2-1桥墩高程数据表桥墩号PlOPllP12P13P14P15P16设计高程239.438239.465240.034241.170242.638244.118245.598地面高程198.533198.601206.384205.523212.933217.428227.9263.522东引桥涂装高空措施待场地平整后，主要采用28米、38米高空车进行涂装作业，高空车可以覆盖主梁、盖梁、桥墩部位，桥墩低空部位可以采用移动式门式脚手平台施工，部分地面不好停靠高空车，采用吊篮施工，根据现场实际情况而定。(1)防撞墙为侧面的涂装。具体施工时采用高空车施工，工作中各安全限制点必须固定保险。示意图如下452-2：部分地面不好停靠高空车，采用吊篮施工。表3.5.2-2防撞墙外侧混凝土涂装示意图防撞墙底部、梁底、下部桥墩的涂装。总体采用高空车作业，施工人员站在自行式直臂高作业车升降台上进行涂装施工，施工人员在施工升降台上控制操作自行式直臂高空作业车进行升降和移位。表3.5.2-3高空车4.3.2主桥索塔及桥墩工装措施白居寺长江大桥主墩（P7、P8墩）索塔采用水滴形混凝土结构，主要由2个塔柱和上、中、下3道横梁组成,两墩索塔结构相同,索塔总高度为236m,下塔柱高度为54.2m,上塔柱高度为181.8m。a.桥面索塔混凝土防腐蚀涂装吊篮基本布置根据索塔塔柱截面尺寸，塔柱顺向侧面设置2台8.5m吊篮，由于横桥向侧面有斜拉索，所以横桥向侧面在拉索两边设置2台1.5m副篮。由于塔柱倾斜，需要从上往下顺着设置两个613的钢丝绳作为吊篮导向绳，使外侧吊篮能够靠近塔壁，以便施工，内侧吊篮上下可能存在与塔壁摩擦的情况，对已完成的成品或半成品造成破坏，为避免内侧吊篮与塔壁直接接触，在吊篮上设置导轮，方便吊篮上下移动。b.主塔吊篮预埋点、吊点布置吊篮吊点利用塔顶现有预埋件焊接型钢作为悬挂结构作为锚固点，导向绳利用塔柱预埋件或膨胀螺栓进行锚固。（见附件吊篮预埋图纸）c.吊篮安全计算分析（详见第11章）d.索塔表面防腐蚀涂装施工的吊篮形式通过两个吊篮完成索塔表面的防腐蚀涂装工作，外侧型吊篮还负责提供桥面下部塔身外侧和局部其它吊篮无法完成的施工部位。具体吊篮实物形式见下索塔的施工图片：表3.5.2-4索塔吊篮施工图索塔内侧表面的涂装施工，关键是吊篮能靠拢所有应施工的表面，并且能充分保证施工安全。索塔内侧表面涂装吊篮安装控制技术是安装吊篮行走导轨以保证吊篮能够到达索塔所有的内表面。导轨材料使用的是钢丝绳，实际应用案例:表3.5.2-5索塔施工实用案例导轨通过固定在吊篮上的定滑轮给吊篮一个向索塔内侧靠的力，通过下部第二个固定点上安装的葫芦的松与紧来控制吊篮导轨的松紧使吊篮能到达任何索塔的内侧表面。e.塔座侧面导轨钢丝绳的布置形式表3.5.2-6导轨钢丝绳的布置由于塔柱存在一定倾斜角度，在侧面施工的吊篮不能靠近施工作业面，需要在塔柱每个面的两侧从顶部向底部布置两根613的钢丝绳，采用膨胀螺丝固定在外侧混凝土面并且拉紧。通过调节吊篮与导向绳之间的活结扣长度，让吊篮始终保持与施工作业面的合理距离。圆弧造型区修饰中横梁区修饰下塔柱区修饰承台有索区加上横梁修饰无索区标准段修饰各部位修饰图一览1:100表3.5.2-7各部位修饰图一览Illj无*区+依平面圈*弊以下小陈下面阳说明：小必悬挂系维用吊修厂*取有挂*1.表3.5.2-8吊篮平面图352.3塔顶圆弧造型区施工方案及措施塔顶装饰圆弧区施工，用优质锦纶三层16mm的编织绳作为主绳，固定在塔顶顶部锚固点上，绳子多栓几圈，同时在另一个锚固点固定一根安全绳，把两根绳放置到圆弧区外侧，反复负重试验做到万无一失。将所有绳子搭角、搭棱、搭檐的地方用橡胶垫底，以防摩擦。将吊绳在坐式吊板上的U型蟹扣里打好一个特殊的结,在板边拴上吊桶，里面装少半桶油漆。工作人员带上施工工具，戴上安全帽、安全带，把安全带系在安全绳上，施工人员通过塔顶装饰圆弧区内部的爬梯上板开始施工，因为特殊的系扣方法,所以在工作中，吊顶不会往下滑。圆弧区装饰图1125表3.5.2-9圆弧区装饰图3.524有索区加上横梁修饰上塔柱（有索区）混凝土修补及防腐涂装按塔柱构造分为4个侧面进行，横桥向侧面挂设4台1.5米单人吊篮，顺桥向外侧面挂设2台8.5米吊篮，顺桥向内侧面挂设2台8.5米吊篮。图4.370上塔柱（有索区）挂设吊篮示意图表3.5.2-10上塔柱（有索区）吊篮钢丝绳示意图352.5无索区标准阶段修饰上塔柱（无索区）混凝土修补及防腐涂装按塔柱构造分为4个侧面进行，顺桥向外侧面挂设2台8.5米吊篮，顺桥向内侧面挂设2台8.5米吊篮，左、右塔肢横桥向侧面各布置2台8.5米吊篮。表3.5.2-11上塔柱（无索区）挂设吊篮示意表3.5.2-12上塔柱（无索区）吊篮钢丝绳示意图塔柱内侧面吊篮钢丝绳布置图I:100表3.5.2-13塔柱顺桥向内侧面钢丝绳示意图表3.5.2-14顺桥向吊篮钢丝绳示意图安全绳锚图点安全的纹绳偷固点导向钢纥绳位于吊篮后的工作制l纯安全钢线继安金纯安全的的绳L作钢线纯一向一%维8.5m吊篮导向钢丝绳锚固点承台表3.5.2-15塔柱顺桥向外侧面吊篮钢丝绳示意图3.
