植筋系统试验通用要求、抗震性能试验方法与评估.docx

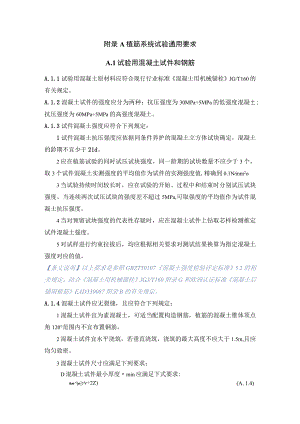

附录A植筋系统试验通用要求A.1试验用混凝土试件和钢筋A.1.1试验用混凝土原材料应符合现行行业标准混凝土用机械锚栓JG/T160的有关规定。A.1.2混凝土试件的强度应分为两种：抗压强度为30MPa÷5MPa的低强度混凝±抗压强度为60MPa÷5MPa的高强度混凝土。A.1.3试件混凝土强度应符合下列规定：1试件混凝土抗压强度应依据同条件养护的混凝土立方体试块确定，混凝土的龄期不宜少于21d。2应在植筋试验的同时试压试块强度，同一龄期的试块数量不应少于3个，取3个试件混凝土实测强度的平均值作为试件的实测强度值,精确到0.1Nmm2o3当试验持续时间较长时，应在试验的开始、过程中和结束时分别试压试块强度。当连续两次试压试块的强度差不超过5MPa,可取强度的平均值作为试件混凝土抗压强度。4当对预留试块强度的代表性存疑时，应在混凝土试件上钻取芯样检测推定试件混凝土强度。5对试样进行约束拉拔后，均应根据相关要求对测试结果换算为指定混凝土强度对应的值。【条文说明】以上要求是参照GBZT50107混凝土强度检验评定标准5.2的相关规定。结合混凝土用机械锚栓JGJ/T160附录G和欧洲认证标准混凝土后锚固植筋EAD330087附录B的有关规定。A.1.4混凝土试件应无裂缝，且应符合下列规定：1混凝土试件宜为素混凝土，可适当配置构造钢筋，植筋的混凝土锥体顶点角120°范围内不宜布置钢筋。2混凝土试件宜水平浇筑，若垂直浇筑，浇筑的最大高度不应大于1.5m,且应均匀致密。3混凝土试件尺寸应满足下列要求：D混凝土试件最小厚度min应满足下式要求:(A. 1.4)hm'nv÷2Z)式中：九min试件混凝土最小厚度（mm）,取植筋方向的最小尺寸；Iv用于植筋性能测试的植筋锚固长度（mm）；D钻孔直径（mm）o2）若混凝土试件是用来植入单一测试钢筋，则试件尺寸应保证植筋距试件边缘距离不宜小于K且不应小于100mm。若混凝土试件中配置了构造钢筋，应保证钢筋不影响测试结果。3）若混凝土试件是用来植入多根测试用钢筋，则试件尺寸除了符合上述要求外，还应保证任何相邻植筋的钢筋间距不应小于3.53若混凝土试件中配置了构造钢筋，还应保证构造钢筋不影响测试结果。A.1.5测试用钢筋宜采用HRB600,钢筋相对肋面积木应在0.050.10之间；测试用钢筋也可采用HRB500,应保证该牌号钢筋的钢筋相对肋面积尔与HRB600相同。A.2钻头和钻孔A.2.1试验用钻头应使用生产商产品说明书规定的钻头；当未规定钻头时，可选用符合现行行业标准混凝土用机械锚栓JG/T160中规定的4直径范围内的通用钻头；对于使用水钻钻孔的产品，应根据生产商的产品说明书钻孔，并按照试验要求进行干燥或湿润处理。A.2.2钻孔直径宜根据对应的钢筋或螺杆直径，应按本规程5.0.2的规定取用。A.2.3植筋钻孔孔径允许偏差、钻孔深度、垂直度和位置允许偏差应符合本规程第6.3.8条的规定。A.3试验用仪器设备A.3.1植筋抗拉锚固性能试验应采用约束抗拉试验。可采用图A.3.1的试验装置。1一球锐；2压力传感器；3一千斤顶；4一位移传感器；5一支撑；6转接头；7一约束 钢板；8混凝土试件；9一植筋杆件：图A.3.1抗拉试验装置示意A.3.2非约束抗拉试验应符合下列规定：1植筋与加载设备支撑点净距不应小于26ef。2位移测量参考点与植筋净距不应小于1.5efo3荷载应通过校接传递给植筋杆件。4在不受边距和间距影响的单钢筋试验中，中心距和中心到自由边缘的距离应足够大，以允许在混凝土中形成顶角为120°的不受限制的破坏锥体。A.3.3约束抗拉试验应符合下列规定：1应在反力架支撑脚下设置约束钢板，约束钢板应具有足够的刚度；2约束钢板中心孔直径应为植筋杆件直径的1.5倍2.0倍；3钢板下的混凝土压应力应小于混凝土抗压强度的0.7倍。4荷载应通过校接传递给植筋杆件。A.3.4试验装置及设备应能连续平稳加载，加载速度可控，荷载施加设备应避免荷载突然增加。A.3.5抗震性能等专项试验宜采用电液伺服加载设备。A.3.6力值测量设备的系统误差不应大于±1.0%F.S,分辨率宜为O.lkN。A.3.7位移应连续记录，位移测量设备的系统误差不应大于±O.5%F.S,分辨率宜为0.02mmOA.3.8扭矩扳手的准确度宜优于±5%F.S°A.4植筋安装A.4.1植筋应安装在混凝土试件的模板支撑，保证混凝土试件测试面平整光洁。A.4.2除有特殊要求的试验外，应采用植筋产品生产商产品说明书规定的安装工具，应按生产商产品说明书规定的方法对混凝土试件进行钻孔、清孔、注入胶粘材料，并应在允许安装温度对应的允许操作时间内植入钢筋。当生产商产品说明书未规定安装操作时间时，应在5min内植入钢筋。A.4.3混凝土上钻孔应垂直于混凝土试件表面，孔壁应整齐，孔径应准确。A.4.4试验用锤击钻钻头钻孔时的钻头直径应符合表A.4.4试验用钻头中等直径dm的相关要求，每完成10个钻孔应检查钻头直径是否符合要求，不符合时应更换钻头。表A.4.试验用钻头直径、偏差范围钻头公称直径偏差范围dm(mm)1010.2510.351212.2512.351414.2514.351616.2516.351818.2518.352020.3020.402222.3022.402424.3024.402525.3025.402828.3028.403030.3030.403232.3532.50【条文说明】A.4.4表502规定了植筋规格对应的钻孔直径。钻孔直径应通过采用相同直径的钻头实现。本条规定了钻头直径的允许偏差。A.4.5当植筋产品生产商在其产品说明书中同时允许采用电锤钻孔和水钻钻孔方式时，在试验时可只采用水钻钻孔或分别采用电锤钻孔和水钻钻孔方式，并应按照生产商说明书的要求进行孔洞干燥、打毛等处理。A.4.6除对养护温度和时间有特殊要求的试验外，植筋安装后应在常温下养护。养护时间不应少于生产商产品说明书规定的对应养护温度下胶粘材料的最短固化时间。A.4.7粘结材料在达到试验要求的固化时间前，应有防护措施保证植入的钢筋不受扰动。A.5植筋系统试验内容A.5.1植筋系统试验应采用约束拉拔，约束钢板开孔直径宜为混凝土植筋孔洞直径的2倍。A.5.2植筋基准试验项目应符合表A.5.2的规定。表A52植筋基准试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量荷载-位移性能可作为其它相关测试的基准参数C2512、18>25Iod5C6025Id5A.5.3干燥混凝土清孔敏感性试验项目应符合表A.5.3的规定。A.5.3植筋干燥混凝土清孔敏感性试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量检验植筋系统在干燥混凝土条件下清孔质量对植筋系统承载力的影响C2512、18、25IOd5A.5.4潮湿混凝土清孔敏感性试验项目应符合表A.5.4的规定。表A.5.4植筋潮湿混凝土清孔敏感性试验项目测试目的混凝土钢筋直径d植筋长度Zv测试强度等级(mm)(mm)数量检验植筋系统在潮湿混凝土条件下清孔质量对植筋系统承载力的影响C2512、18、25Iod5A.5.5垂直向上安装试验项目应符合表A.5.5的规定。表A55植筋垂直向上安装试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验垂直向上安装条件对植筋系统承载力的影响C2525IOJ5A.5.6水平方向安装试验项目应符合表A.5.6的规定。表A.5.6水平方向安装试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验水平方向安装条件对植筋系统承载力的影响C2525IOd5A.5.7常温下长期荷载性能试验项目应符合表A.5.7的规定。表A57常温下长期荷载性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度IV(mm)测试数量检验植筋系统在常温条件下长期持续荷载下的徐变性能C2512IOJ5A.5.8最高长期使用温度下长期荷载性能试验项目应符合表A.5.8的规定。表A.5.8最高长期使用温度下长期荷载性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量检验植筋系统在最高长期使用温度条件下长期持续荷载下的徐变性能C2512IOd5A.5.9植筋抗震性能试验项目应符合表A.5.9的规定。表A.5.9植筋抗震性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验、评估植筋系统承受地震作C2012、18、25Id5用时的锚固性能C60Id5A.5.10最高使用温度试验项目应符合表A.5.10的规定。表A510最高使用温度试验项目测试目的混凝土强度等级钢筋直径(mm)植筋长度v(mm)测试数量检验植筋系统生产商规定的使用环境温度条件对植筋系统抗拉承载力的影响C2512IOd5A.5.11植筋系统各项试验中，植筋长度可适当折减，以避免发生钢筋屈服或拉断破坏，但在每一项试验所有的测试中应采用统一的折减系数。A.5.12植筋系统试验的养护条件应为空气温度(23±2)°C,相对湿度(50±5)%。附录B植筋基准试验方法及评估B.1基准试验流程B.1.1基准试验试样混凝土在完成养护后，应按本规程附录A进行植筋安装；当生产商允许采用任意钻孔方式安装植筋，则可只进行水钻钻孔条件下的试验，可不另外采用其它方式钻孔安装。【条文说明】BlJ本规程允许植筋钻孔采用不同的钻孔方式,对于直径较大的钻孔,相对深度也会较深,采用传统锤击钻钻孔效率较低,这时可以考虑水钻钻孔。但是水钻钻孔通常孔壁光滑,这可能会对植筋的粘结强度有影响。因此,当生产商允许使用水钻钻孔时,应对其进行匹配的承载力测试。水钻钻孔可以被认为是最不利钻孔方式因为其孔壁较其它方式钻孔孔壁更光滑。这时可以只进行水钻钻孔条件下的植筋粘结强度测试,当然也可以根据不同的钻孔方式分别评估植筋的粘结强度。B.1.2基准植筋试样应进行约束拉拔试验，试验应符合下列规定：1约束拉拔的试验装置可按本规程附录A采用。2荷载方向应与植筋保持同轴，加载应当连续平稳，加载时间（从开始加载至荷载到达最大值，直到破坏的时间）宜为l3min0应连续记录荷载和位移，荷载和位移数据记录频率宜为3Hz5Hz03加载方式可采用位移控制或力值控制。采用位移控制方式时，在荷载到达最大值后，还应继续测试直到荷载-位移曲线至少达到最大荷载值的75%。4植筋相对于混凝土表面的位移可采用1个位移计来记录钢筋端部的位移，也可采用2个位移计，从钢筋两侧距离钢筋不小于1.5/v的地方同时记录钢筋位移，并以它们的平均值作为钢筋的位移代表值。5约束拉拔测试结束以后，应绘制荷载-位移曲线，记录破坏形式、裂缝宽度等。B.2试验数据处理与评估I基准试验变异系数对应的折减系数8.2.1 基准试验变异系数对应折减系数的计算可按表B.2.1执行，计算流程应符合下列规定：1根据C25、C60基准试验条件下的极限荷载测试值，分别计算其变异系数vr,c25,dl2'v>,c25,dl8'%25,d25和Vr,c60,d25；2按本规程第B.2.2条计算每组基准试验变异系数对应的折减系数Scv,r,c25,dl2、Scv,r,c25,dl8、Scv,r,c25,d25、Scv,r,c60,d25 ；3按本规程第B.2.3条计算基准试验变异系数对应的折减系数瓦工表B.2.1基准试验变异系数对应折减系数的计算混凝土强度钢筋直径d(mm)极限荷载测试值对应的变异系数每组基准试验变异系数对应的折减系数C2512M.r.iest.c25,dl2-1/Vu.r.iest.c25,dl2-5vr,c25,dl2cvtr,c25tdl218N,r,tcst,c25,d18-1Nu.r.tcst>c25.d18-5vr,c25,dl8cv,r,c25,dl325M.r,test,c25,d25-lNu,r,tcst,c25,d25-5vr,c25,d25cv,r,c25,d25C6025M,rjcst.c60.d25-lNu,r,tcst,c60,d25-5vr,c60,d25cv,r,c6Q,d258.2.2 变异系数对应的折减系数夕cu,r,c25,dl2、cv,r,c25,dl8xcv,r,c25,d25、cv,r,c60,d25t应符合下列规定。1当变异系数不大于15%时，对应折减系数Ss,w*dj应取为1.0：2当变异系数大于15%且不大于20%,对应折减系数应按下式计算:Scv,r,ci,dj=1+o.o3(cv-15)10(B.2.2)式中：i混凝土标号，分别为25、60；j钢筋直径，分别为12mm、18mm、25mm。8.2.3 基准试验变异系数对应的折减系数Ss应按下式计算：(B.2.3)6cv,r=mi几Scv,r,c25,dl2、夕cv,r,c2S,dl8、Scv,r,c25,d25'Scv,r,c6O,d2511基准测试极限粘结强度平均值8.2.4 基准试验极限粘结强度平均值的计算可按表B.2.4执行，计算流程应符合下列规定：1根据C25、C60基准试验条件下的极限荷载测试值，可按照本规程第B.2.5条计算混凝土强度归一化处理后的极限荷载值，并计算各组的平均值；2按本规程第B.2.6条计算各组按钢筋相对肋面积归一化处理后的极限粘结强度；3按本规程第B.2.7条规定计算C25、C60条件下基准测试的极限粘结强度平均值。表B.2.4基准试验极限粘结强度平均值计算混凝土强度钢筋,K'd(mm)极限荷载测试值按混凝土强度归一化处理后的极限荷载值左侧荷载的平均值按钢筋相对肋面积归一化处理后的极限粘结强度极限粘结强度平均值bnr,c25或AmqC60C2512Niimtcst,c25,dl2-lM.r.test.c25,dl2-5NUj,c25d12-1Mr.c25,dl2-5M.r.c25,dl2,m,r,c25,d!2关m.c2518NUqtest.c25.dl8-lNu.r.iesLc25.dl8-5M,r,c25,dl8-INu.r,c25.dl8-5M,r.c25dl8.m九r.c25dl825M,r.test.c25.d25-1M.r.iesLc25.d25-5M,rc25,d25-lM.r,c25.d25-5Nu,r.c25.d25.mAr.c25.d25C6025Nuj,est.c6O,d25-1Nu,r,cst,c6O,d25-5M,r.c6O,d25-lM,r,c60,d25-5Nu,r.c6O.d25,mAr.c60.d25Jom,r,c60B.2.5根据基准试验的极限荷载测试值，可按下式计算混凝土强度归一化处理后的极限荷载值yVu.r.c25,dj-k和2Vu.r.c6O,d25-k:式中:Mj,r,c25,dj-k = M,r,test,c25,dj-ku,r,c60,d25-k = urr,test,c60,d25-kcu,k,60cu,k,test,c60(B.2.5-1)(B.2.5-2)k 极限荷载测试值编号15；/Vurc25fdj.k按混凝土强度归一化处理后的C25混凝土基准测试的极限荷载值（N）；NUmC60,d25-k-按混凝土强度归一化处理后的C60混凝土基准测试的极限荷载值（N）；/Vurtestc25dj.kC25混凝土基准测试的单个极限荷载测试值（N）；u,r.test,c60,d25-kC60混凝土基准测试的单个极限荷载测试值（N）；cu,kest,c25本次测试批次C25混凝土样品的实测强度(Nmm2)；cu,Ktestc60本次测试批次C60混凝土样品的实测强度(Nmm2)；cu,k,25C25混凝土的抗压强度标准值，取25Nm11cufk,6oC60混凝土的抗压强度标准值，取60NmnB.2.6根据按混凝土强度归一化处理后的各组极限荷载平均值，由三种植筋直径12,18,25的相对肋面积，可按下式计算对应的按钢筋相对肋面积归一化处理后的极限粘结强度值:urc25dl2=(B.2.6-1)/U,r,c25,dl2,d,lvfR>dl2)urc25dl8=4(B.2.6-2)7u.r,c25,dl8.d.lvfRdl8)uc25425=¾三-(zX)B26-3)f"M5=”霁(黑)(B.2.6-4)式中：urcid.混凝土等级Ci及钢筋直径4条件下，按钢筋相对肋面积归一化处理后的极限粘结强度值(Nm?)；JVurcidjm混凝土等级Ci及钢筋直径4条件下，按混凝土强度归一化处理后的极限荷载值的平均值(N)；ZRdj测试钢筋直径为4时的相对肋面积，可参考现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋GB"1499.2的规定。B.2.7可按下式计算C25、C60条件基准试验的极限粘结强度平均值在mm25或力m,r.c60:f_Af,r,c2s,d12+fU,r,c25,d18+fu,r,C25,d22(B271)bm,r,c60=fu,r,c60,d25(B.2.7-2)式中：bm,r,c25混凝土强度等级C25基准试验的极限粘结强度平均值(Nmm2)；九m,r,c60混凝土强度等级C60基准试验的极限粘结强度平均值(Nmm2)Om粘结失效位移平均值B.2.8粘结失效位移平均值的计算流程应符合下列规定:1应按团体标准混凝土用胶粘型锚栓T/CECS10148-2021附录S.1求出C25条件下直径12mm植筋的粘结失效荷载实测值dh.tes<.c25,di2-k,并记录对应的粘结失效位移5r.aclh,test,c25,d12-k；2按下式计算该粘结失效位移的平均值配adh,m:C_k=lsr,adh,test,c2S,dl2-k3oQadh,m-(b.Z.b)式中：S1,adh,m基准试验粘结失效位移平均值(mm);adhest,c25,di2-kC25条件下直径12mm植筋的粘结失效荷载实测值对应的粘结失效位移,k=-5.IV指定位移的粘结强度平均值B.2.9指定位移的粘结强度平均值的计算可按表B.2.9执行，计算流程应符合下列规定：1依据本规程第B.2.10条，确定C25条件下直径12mm植筋的指定位移的荷载测试值NrateSI,c25,d12-k；2依据本规程第B.2.11条计算混凝土强度归一化处理后的对应荷载值，并计算其平均值；3依据本规程第B.2.12条计算按钢筋相对肋面积归一化处理后的指定位移的粘结强度平均值。表B29指定位移的粘结强度平均值计算混凝土强度钢筋直径d(mm)指定位移的荷载测试值按混凝土强度归一化处理后的荷载值左侧荷载值的平均值按钢筋相对肋面积归一化处理后的指定位移的粘结强度平均值C2512M,6,test,c25,dl2-1.;Nr,8,test,c25,dl2-2；M,6,test,c25,dl2-3；M,6,test,c25,dl2-4；M,6,test,c25,dl2-5；M,6,c25,dl2-1；Nr,6,c25,dl2-2；M,6,c25,dl2-3；r,c25,dl2-4>Nr,6,c25,dl2-5；r,c25,dl2,mbm,c25B.2.10C25条件下直径12mm植筋的指定位移的荷载测试值test,c25,di2-k,应符合下列规定。1约束拉拔基准试验的位移荷载曲线中，当极限荷载值对应的位移不大于1.5mm时，则指定位移的荷载测试值取该极限荷载值；2当极限荷载值对应的位移大于1.5mm时，指定位移的荷载测试值取位移为1.5mm时的荷载值。8.2.11 混凝土强度归一化处理后的对应荷载值应按下式计算:cu,k,test,c25.r,c25,dl2-k=rf,test,c25,dl2-k式中：MM25,dl2-k按混凝土强度归一化处理后的指定位移荷载值(N)；r,test,c25,dl2-k指定位移的荷载测试值（N）;cu,k,test,c25该批次C25混凝土样品实测强度（MPa）;8.2.12 按钢筋相对肋面积归一化处理后的指定位移的粘结强度平均值AmbC25应按下式计算：m,c25 =Nr,8,c25,dl2,m .式中：r,c25,di2,m一C25混凝土基准试验（直径12mm植筋）归一化处理后指定位移荷载值的平均值（N）；bm,c25以上指定位移对应的粘结强度平均值（Nm11?）;/r测试钢筋的相对肋面积，可参考现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1499.2的规定。B213植筋系统的基准试验得到指定位移的粘结强度平均值应满足bm,c25*00附录C干燥混凝土清孔敏感性试验方法与评估C.1干燥混凝土清孔敏感性试验流程C.1.1试样应按照下列流程制作和安装：1按植筋孔径对应的直径dm钻头在混凝土上钻孔，钻孔深度宜为钢筋直径的10倍;2钻孔完成后，应按照生产商产品说明书要求的清孔次数的一半进行清孔,折减后的次数应向下修约到整数。当生产商产品说明书要求的清孔次数为4次吹孔2次刷孔，应按照2次吹孔1次刷孔进行清孔；当生产商产品说明书要求的清孔次数为3次吹孔2次刷孔，应按照1次吹孔1次刷孔进行清孔；当生产商产品说明书要求的清孔次数为2次吹孔1次刷孔，则应只进行1次吹孔不刷孔；当生产商的产品说明书要求使用真空吸尘钻头，钻孔和清孔操作同时完成，应将真空压力设定为指定压力范围的最小值；钻孔过程中不进行排尘操作，即不进行将钻头移出钻孔将灰尘排出的操作。3按照生产商产品说明书的要求注入胶粘剂并完成植筋安装，养护时间不应小于生产商产品说明书要求的胶粘材料常温下最短固化时间。C.L2试验环境应为空气温度（23±2）,相对湿度（50±5）%。应分别对三种直径的植筋试样进行约束拉拔试验，记录其极限荷载测试值。C.2干燥混凝土清孔敏感性植筋性能评估C.2.1干燥混凝土清孔敏感性试验粘结强度平均值的计算可按表C.2.1执行，归一化计算方法可按本规程附录B执行。表C.2.1干燥混凝土清孔敏感性试验粘结强度平均值计算混凝±强度钢筋直径d（mm）极限荷载测试值按混凝土强度归一化处理后的荷载值左侧荷载值的平均值按钢筋相对肋面积归一化处理后的粘结强度平均值干燥混凝土清孔敏感性试验的粘结强度平均值C2512u,dryrtest,dl2-l*Mi,dry,test,dl2-5；*u,dry,dl2-l>Zu,dry,dl2-5；Nu,dry,dl2,rrbm,dry,dl2bm,dry18u,dryrtest,dl8-l*u,dry,dl8-l>Nu,dry,dl8,nbm,dry,dl8Mi,dry,test,dl8-5；Nu,dry,dl8-5；25M,dry,test,d25-1；Nu,dry,test,d25-5；Mi,dry,d25-1；'u,dry,d25-5；u,dry,d25,nbm,dry,d25C.2.2应根据三种钢筋直径对应的清孔条件下极限承载力测试值M,d%eSuH0=12、18、25；=l、2、34、5),分别求得其变异系数Vdry,dl2、Vdry,dl8、Vdry,d25。C.2.3三种钢筋直径变异系数对应的折减系数0cv,dy,dl2'0cv,dry,dl8,Scv,dry,d25计算应符合下列规定。1当变异系数不大于20%时，对应折减系数及也We£©可取为1.0;2当变异系数大于20%且不大于30%时，对应折减系数应按下式计算。凡v,dry,dj=1+0,03(vdry,dr20)10(C.2.3)式中：Ocvdrydj一不同钢筋直径干燥清孔敏感性试验承载力变异系数对应的折减系数，j分别对应12mm、18mm和25mm。C.2.4干燥混凝土清孔敏感性试验承载力变异系数对应的折减系数应按下式计算:SCV,dry=Tni11.?cv,dry,dl2/cv,dry,dl8cv,dry,d2s(C.2.4)式中：反v,dry一干燥混凝土清孔敏感性试验承载力变异系数对应的折减系数。C.2.5干燥混凝土清孔敏感性试验的承载力折减系数应按下式计算：fbm,dryadry=j21.0(C.2.5)JU.式中:dry干燥混凝土清孔敏感性试验的承载力折减系数;ijm,dry干燥混凝土清孔敏感性试验的粘结强度(Nm?)。附录D潮湿混凝土清孔敏感性试验方法与评估D.1潮湿混凝土清孔敏感性试验流程D.1.1试样应按照下列流程制作和安装：1用05dm的钻头在试验位置钻取辅助孔，钻孔深度为钢筋直径的IO倍；2在辅助孔内注满清水，并保持孔内满水状态8天，直到水已经渗透到距离孔中心1.52dm的范围内；3安装植筋前，将辅助孔内的水吸干；4用直径dm的钻头将辅助孔扩孔成为试验用孔，钻孔深度宜为钢筋直径的10倍;5钻孔完成后，应按照本规程附录C的C.1.1第2条的规定进行清孔；6按照生产商产品说明书的要求注入胶粘剂并完成植筋安装，养护时间应不小于生产商产品说明书要求的胶粘材料常温下最短固化时间。D.L2试验环境应为空气温度(23±2),相对湿度(50±5)%。应分别对三种直径的植筋试样进行约束拉拔试验，记录其极限荷载测试值。D.2潮湿混凝土清孔敏感性试验植筋性能评估D.2.1潮湿混凝土清孔敏感性试验粘结强度平均值的计算可按表D.2.1执行，归一化计算方法可按本规程附录B执行。表D.2.1潮湿混凝土清孔敏感性试验粘结强度平均值计算凝强度混土度钢筋直径d(mm)极限荷载测试值按混凝土强度归一化处理后的荷载值左侧荷载值的平均值按钢筋相对肋面积归一化处理后的粘结强度平均值潮湿混凝土清孔敏感性试验的粘结强度平均值C2512u,wet,test,d12-1；u,wet,test,d12-5»u,wet,dl2-l>u,wet,dl2-5>u,wet,dl2,mfbm,dwetdl2fbmrwet,18u,wet,test,dl8-l>u,wet,test,dl8-5>u,wet,dl3,mfbm,wet,dl825u,wet,test,d25-l>r"u,wet,test,d25-5>u,wet,d25-l>"u,wet,d25-5u,wet,d25,mfbm,wet,d25D.2.2应根据三种钢筋直径对应的潮湿孔洞下极限承载力测试值/Vu,t,w,test,dj-k(/=12、18、25；k=s2、3、4、5),分别求得其变异系数VWet,dl2、VWet,dl8、wet,d250D.2.3二种钢筋直径变异系数对应的折减系数ScVwet,dl2、cv,wet,dl8ycv,wet,d25的计算应符合下列规定。1当变异系数不大于20%时，对应折减系数0”,wet,dj可取为1。2当变异系数大于20%且不大于30%时，对应折减系数应按下式计算。cv,wet,dj=+0.03（Vweed厂20）（D.2.3）式中：cv,dryfdj-不同钢筋直径潮湿混凝土清孔敏感性试验承载力变异系数对应的折减系数，）分别对应12mm、18mm和25mm。D.2.4潮湿混凝土清孔敏感性试验承载力变异系数对应的折减系数应按下式计算:cv,wet=cv,wet,dl2>cv,wet,dl8>,cv,wet,d2s（D.2.4）式中：cv,wet一潮湿混凝土清孔敏感性试验承载力变异系数对应的折减系数。D.2.5潮湿混凝土清孔敏感性试验的承载力折减系数应按下式计算：fbm,wetawt=2f110（D25）式。卬区一潮湿混凝土清孔敏感性试验的承载力折减系数；中:fbm,wet潮湿混凝土清孔敏感性试验的粘结强度（Nmn）。附录E垂直向上安装试验方法与评估E.1垂直向上安装试验流程E.1.1试样应按照下列流程制作和安装：1按植筋尺寸对应的钻头直径在混凝土上钻孔，钻孔深度宜为钢筋直径的10倍；2钻孔完成后，应按照生产商产品说明书的要求进行清孔；3采取垂直向上注胶的方式，按产品说明书要求向钻孔中注入胶粘剂并完成植筋安装；4按照生产商产品说明书的要求进行养护，养护时间应不小于生产商产品说明书要求的胶粘材料常温下最短固化时间。E.1.2试验环境为空气温度(23±2),相对湿度(50±5)%。应对植筋试样进行约束拉拔试验，记录其极限承载力测试值。E.2垂直向上安装植筋性能评估E.2.1垂直向上安装试验的粘结强度的计算可参见表E.2.1,归一化计算方法可参考附录B。表E21垂直向上安装试验粘结强度平均值计算混凝土强度钢筋直径d(mm)极限荷载测试值按混凝土强度归一化处理后的荷载值左侧荷载值的平均值按钢筋相对肋面积归一化处理后的粘结强度平均值垂直向上安装植筋试验的粘结强度C2525u,up,test,d25-lu,up,test,d2S-5；u,up,d25-lN“,p,d2s-5；u,up,d25,mfbn,uptd25fbm,up=fbm,up,d25E.2.2应根据垂直向上安装试验极限承载力测试值p,test,d25.k(=l>2、3、4、5),求得其变异系数V卬。E.2.3变异系数对应的折减系数凡也印的计算应符合下列规定。1当变异系数不大于20%时，对应折减系数Ss,即可取为1.0；2当变异系数大于20%且不大于30%时，对应折减系数应按下式计算。cvuv=；1.0(E.2.3)rcv>uPl+0.03(vup-20)'7式中：cv,up-垂直向上安装试验的承载力变异系数对应的折减系数。E.2.4垂直向上安装试验承载力的折减系数即P应按下式计算：fbm,upup=1.0(E.2.4)式印-垂直向上安装试验的承载力折减系数；中：fbm,up一垂直向上安装试验的粘结强度(N/mm?)。附录F水平方向安装试验方法与评估El水平方向安装试验流程F.1.1试样应按照下列流程制作和安装：1按植筋孔径对应的直径dm钻头在混凝土上钻孔，钻孔深度宜为钢筋直径的10倍;2钻孔完成后，应按照生产商产品说明书的要求进行清孔；3采取水平方向注胶的方式，按产品说明书要求向钻孔中注入胶粘剂并完成植筋安装；4按照生产商产品说明书的要求进行养护，养护时间应不小于生产商产品说明书要求的胶粘材料常温下最短固化时间。F.1.2试验环境应为空气温度（23±2）,相对湿度（50±5）%。应对植筋试样进行约束拉拔试验，记录其极限承载力测试值。F.2水平方向安装植筋性能评估F.2.1水平方向安装试验粘结强度的计算可参见表F.2.1,归一化计算方法可参考附录B。表F.2.1水平方向安装试验粘结强度平均值计算混凝土强度钢筋直径d（mm）极限荷载测试值按混凝土强度归一化处理后的荷载值左侧荷载值的平均值按钢筋相对肋面积归一化处理后的粘结强度平均值垂直向上安装植筋试验的粘结强度C2525u,hor,test,d25-l>u.hor,test,d25-5>Nu,hor,d25-T；Nu,hor,d2S-5>u,hor,d25,mfbm,hor,d25fbm,hor=fbm,hor,d25F.2.2应根据水平方向试验极限承载力测试值M1horxd25-kO=l2、3、4、5）,求得其变异系数F.2.3变异系数对应的折减系数4Rlor的计算应符合下列规定。1当变异系数不大于20%时，对应折减系数Sezlor宜取为1.0；2当变异系数大于20%且不大于30%时，对应折减系数应按下式计算。cv'hor=l+0.03(vhor-20)10(F.2.3)式中：cv,hor-水平方向安装试验的承载力变异系数对应的折减系数。F.2.4水平方向安装试验承载力的折减系数曲。r应按下式计算：fbm,hor斯”=211.0(F24)式中：ahor-水平方向安装条件试验的承载力折减系数；fbm,hor-水平方向安装条件试验的粘结强度(Nmm2)。附录G常温长期荷载性能试验方法与评估G.1常温长期荷载试验流程G.1.1试样应与基准试验同时进行植筋安装，养护时间不小于植筋系统生产商要求的胶粘材料常温下最短固化时间。G.1.2常温下长期荷载试验应符合下列规定：1在常温条件下，对植筋施加恒定拉伸荷载M.,可按照下式计算：Nsust=0.55Wc25Wd°3（G.1.2）fcu,k,25/式中：NSUSt-长期荷载试验要求的恒定拉伸荷载（N）；fbm,tc25一C25混凝土基准测试指定位移荷载对应的粘结强度平均值（Nm），/i>m,6,c25Sl°Nmm2;fcu,k,test-该批次混凝土试样的实测强度（NZmm2）；2在与基准试验相同的环境条件下，应保持恒定拉伸
