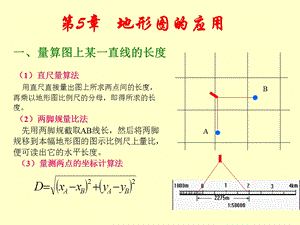

第5章 地形图的应用,一、量算图上某一直线的长度（1）直尺量算法 用直尺直接量出图上所求两点间的长度，再乘以地形图比例尺的分母，即得所求的长 度。（2）两脚规量比法 先用两脚规截取AB线长，然后将两脚 规移到本幅地形图的图示比例尺上量比，便可读出它的水平长度。（3）量测两点的坐标计算法,A,B,二、求图上某点的坐标,1：500,100,200,150,200,250,300,a,b,c,d,p,f,k,202.8,204.3,204,203,202.8,平距与高差,205.6,204.3,205.5,三、求图上某点的高程,203,202,204,205,203,204,p,q,a,b,四、确定图上某一直线的坡度,地面两点间的高差（h）与其水平距离（D）的比值，称为坡度（i）。它常以百 分率或千分率表示，即 式中d为两点在图上的长度（以米为单位），M为 地形图的比例尺分母。,五、求图上某一直线的坐标方位角,（1）图解法（2）解析法,A,B,六、图形面积的量算,1、规则图形面积的量算（1）量距计算法（2）坐标计算法注：顶点的编号，按顺时针方向进行；,X,Y,a,b,1,2,3,4,y1,y2,y4,y3,x1,x2,x3,x4,O,2、不规则图形面积的量算,（1）平行线法（2）方格网法,3、任意图形面积的量算 求积仪法,七、地形图在各专业上的应用1、按限制的坡度选定最短线路 按坡度和比例尺计算相邻等高线间的最小平距d，有：D=h/i，再按此距离画弧。若相邻等高线距离大于d，说明地面坡度小于规定坡度，按最短路线连线。2、确定汇水面积计算由山脊线围成的面积。3、绘制地形纵断面图（1）沿指定方向连接需绘制的起始点，找出其与等高线的交点，进行编号；（2）在一张空白纸上绘制执教坐标系，横轴表示水平距离，纵轴表示高程，量取两相邻等高线间的平距，用一定比例标在横坐标轴上，再按各点的高程以一定比例标在纵坐标轴上；（3）纵坐标高程比例一般比水平比例大510倍，在横轴上标出起始点，通过作垂线标出在纵轴上位置。（4）把相邻点用光滑曲线连接起来，便得到地面制定方向的地形断面图。,5.8数字地图与电子地图及其应用一、数字地图及其应用1、定义：以数字形式描述地图要素的属性、定位及关系信息的数据集合。2、特点：（1）成图周期短、更新速度快、现势性强；（2）显现形式多样化；（3）存储的信息种类多，便于传输；（4）使用灵活、便捷、精度高；（5）具有可选择性；（6）具有动态性。3、应用：（1）借助可视化技术将数字地图变成印刷地图、电子地图、虚拟环境；（2）数字地图直接应用，即通过某一数学模型运算处理并获得结果。二、电子地图及其应用1、定义：是数字地图符号化处理后的数据集合。2、特点：（1）信息丰富；（2）信息易共享；（3）具备基本的空间分析和查询功能；（4）具有交互性；（5）超媒体集成性，信息的组织采用了非线性结构，可以通过键方式方便地对分散在不同信息块间的信息进行存储、检索、浏览。3、应用：（1）电视天气预报；（2）汽车导航；（3）军事指挥。,
