第13章 应用层协议与应用.PPT

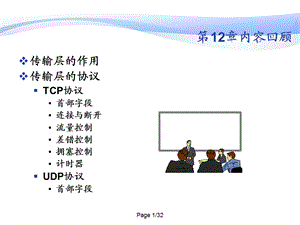

Page 1/32,第12章内容回顾,传输层的作用传输层的协议TCP协议首部字段连接与断开流量控制差错控制拥塞控制计时器UDP协议首部字段,应用层协议与应用,第13章,Page 3/32,本章目标,掌握Telnet远程管理Cisco设备的方法 理解Telnet的工作原理 掌握使用TFTP工具上传和下载Cisco设备的IOS与配置文件理解FTP与TFTP的工作原理 理解DNS、SMTP、POP3、HTTP的工作原理,Page 4/32,本章结构,应用层协议,DNS的名字空间,DNS的工作原理,静态网页与动态网页,HTTP的工作原理,电子邮件的传输过程,上传和下载Cisco设备的IOS与配置文件,Telnet的工作原理,FTP与TFTP的工作原理,Telnet方式管理Cisco设备,DNS,HTTP,SMTP,Telnet,FTP与TFTP,Page 5/32,应用层的功能,和应用程序协同工作，利用基础网络交换应用程序专用的数据,应用程序,应用层协议,传输层协议,下三层协议,下三层协议,传输层协议,应用层协议,应用程序,SMTP,POP3,TCP端口号：25,TCP端口号：110,Page 6/32,常用的应用层协议,DNS SMTP与POP3 HTTP与HTTPS Telnet FTP与TFTP,Page 7/32,DNS的功能,DNSDomain Name System 域名系统用来完成域名与IP地址之间的映射端口号为TCP或UDP的53,Page 8/32,DNS客户端的配置,主机去查找的DNS服务器,Page 9/32,DNS名字空间,arpa int com edu gov mil org net cn us,sun,eng,yale,cs eng,ai linda,robot,acm ieee,通用域,国家域,反向域,顶级域,二级域,com edu,pku,用于IP地址到名字转换的特殊域,树型结构，便于快速查询,Page 10/32,通用域,Page 11/32,DNS工作原理,Local DNS srv,Root DNS srv,.com DNS srv,DNS srv,查询的IP地址,Page 12/32,DNS工作原理,Local DNS srv,Root DNS srv,查询：的IP地址是？,查询：负责.com的DNS 服务器地址是？,响应：负责.com的DNS 服务器是x.x.x.x,查询：负责的DNS服务器是？,响应：负责的DNS服务器是x.x.x.x,.com DNS srv,DNS srv,查询：的IP地址是？,响应：的IP地址是x.x.x.x,响应：的IP地址是x.x.x.x,迭代解析,递归解析,高速缓存,将存放在高速缓存中,查询的IP地址,Page 13/32,SMTP与POP3,SMTPSimple Mail Transfer Protocol简单邮件传输协议用于发送和接收邮件端口号25POP3Post Office Protocol v3邮局协议版本3用于客户端接收邮件端口号110,Page 14/32,电子邮件的传输过程,用户代理MUA,邮件传输代理MTA,用户代理MUA,邮件传输代理MTA,用户代理MUA,例如：Outlook ExpressFoxmail,例如：ExchangeSendmail,SMTP,SMTP,POP3,Page 15/32,HTTP,HTTPHypertext Transfer Protocol超文本传输协议用于传输Internet浏览器使用的普通文本、超文本、音频和视频等数据端口号为TCP的80,Page 16/32,HTTP的工作原理,http:/,请求,响应,URL包含：协议名:http页面所在机器的DNS名：页面的文件名：index.html,http:/,客户端软件如：Internet Explorer,服务器端软件如：IISApache,Page 17/32,静态网页与动态网页,程序,数据库,.html,.asp.php,静态,动态,Page 18/32,HTTPS,安全超文本传输协议 基于HTTP开发 提供加密，可以确保消息的私有性和完整性端口号为443,Page 19/32,Telnet,TelnetTerminal Network用于文本方式远程管理计算机或路由器等网络设备端口号为TCP的23,Page 20/32,Telnet的工作原理,分时的环境支持多个用户用户通过终端与计算机实现交互注册提供用户账号和口令,伪终端驱动程序,终端驱动程序,终端驱动程序,没有处理能力的终端,分时处理来自各终端的输入,Page 21/32,Telnet的操作,20.1.1.1,10.1.1.1,主机与路由器网络连通,Page 22/32,Telnet的操作,在路由器上配置VTY口令 Router(config)#line vty 0 4 Router(config-line)#login Router(config-line)#password cisco 配置enable的口令 Router(config)#enable password 123,路由器可以同时接入5个Telnet的终端用户，可以分别配置不同的密码,如果不配置enable口令，只能进入到用户模式,Page 23/32,Telnet的操作,在主机上操作 开始运行cmd telnet 10.1.1.1 端口号,用于Telnet服务器，例如，telnet 192.168.1.1 25，telnet到邮件服务器上,Telnet管理路由器,Page 24/32,FTP与TFTP,FTPFile Transfer Protocol-文件传输协议用于传输文件端口号为TCP的21和20TFTPSimple File Transfer Protocol简单文件传输协议用于文件传输端口号为UDP的69,Page 25/32,FTP的工作原理,控制进程,数据传输进程,控制进程,数据传输进程,用户接口,TCP:1505,TCP:21,TCP:20,TCP:1511,客户端使用随机端口连接服务器的21端口，用于传输控制信息，通过验证则打开20端口,用于传输数据,客户端软件如：CuteFTP,服务器端软件如：Server-U,Page 26/32,TFTP工作原理,数据传输是在连接建立和终止之间发生的文件划分成若干个数据块，每一块为512个字节，最后一块必须在0511之间TFTP需要自己创建流控和差错控制机制来保证文件的传输,Page 27/32,TFTP在Cisco设备上的应用,使用TFTP上传和下载Cisco设备的IOS和配置文件,FastEthernet 192.168.1.2,FastEthernet 192.168.1.1,Page 28/32,TFTP在Cisco设备上的应用,打开Cisco TFTP Serverviewoptions,文件在计算机中存储的位置,Page 29/32,TFTP在Cisco设备上的应用,下载路由器上的IOS Router#copy flash tftp上传IOS到路由器 Router#copy tftp flash 下载路由器上配置文件 Router#copy nvram tftp 上传配置文件到路由器 Router#copy tftp:startup-config nvram,路由器IOS与配置文件的上传与下载,Page 30/32,本章总结,应用层协议,DNS的名字空间,DNS的工作原理,静态网页与动态网页,HTTP的工作原理,电子邮件的传输过程,上传和下载Cisco设备的IOS与配置文件,Telnet的工作原理,FTP与TFTP的工作原理,Telnet方式管理Cisco设备,DNS,HTTP,SMTP,Telnet,FTP与TFTP,实现域名与IP地址之间的映射端口号为TCP或UDP的53,用于发送和接收邮件使用TCP，端口号为25,用于传输Internet浏览器使用的文本、超文本、图像、视频等数据使用TCP，端口号为80,用于远程管理使用TCP，端口号23可以用来通过网络远程管理路由器、交换机等网络设备,用于传输文件，FTP使用TCP，端口号为20和21；TFTP使用UDP，端口号为69；可以用来上传和下载路由器的IOS和配置文件,Page 31/32,实验,任务1：使用Telnet远程管理路由器 任务2：使用Cisco tftp server上传和下载Cisco路由器的IOS和配置文件,Page 32/32,完成标准,任务1 能够Telnet到路由器上，实现远程配置管理 任务2 能够上传下载路由器的IOS和配置文件,
