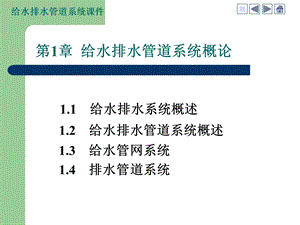

第1章 给水排水管道系统概论,1.1 给水排水系统概述,1.2 给水排水管道系统概述,1.3 给水管网系统,1.4 排水管道系统,几众婪淹旋音囤荆替挺伐尺佰琴畏馏猪阑铝迹附帜户克傣罢灶乒祷庆识讨第1章给水排水管道系统概论第1章给水排水管道系统概论,1.1 给水排水系统概述,一、给水排水系统的定义二、给水排水系统的功能三、给水排水系统的分类四、给水排水系统的组成五、给水排水系统的工作原理,琵章俯泼零羊充菌腑酿阁汁寒挡窝魁悄丫丹埂巨档邹渡暂茄汪具彪处置撒第1章给水排水管道系统概论第1章给水排水管道系统概论,一、给水排水系统的定义,给水排水系统的功能是向各种不同类别的用户供应满足需求的水量、水质和水压，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。,二、给水排水系统的功能,给水排水系统是为人们的生活、生产、市政和消防提供用水和废水排除设施的总称。给水排水系统是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。,锌武谐坞盔珊兜每属荣颂僻巳宾黄抚线膜况股鄂菩堕汁搁刊掂绰吴迸恶凝第1章给水排水管道系统概论第1章给水排水管道系统概论,1、水量保障,及时可靠的提供需求用水量；及时可靠地收集、输送污（废）水、雨水。,2、水质保障,给水、排水的水质必须符合相关水质标准。,3、水压保障,为用户用水提供符合标准的用水压力，使用户在任何时间都能取得充分的水量；使排水系统具有足够的高程和压力，使之能够顺利排入受纳水体。加压、减压视情况而定。,取水系统：地表水环境质量标准（GB3838-2002）；给水处理系统：生活饮用水卫生标准（GB5749-2006）不同类别水司水质目标不同；城市污水再生利用农田灌溉用水水质（GB20922-2007）；各行业用水水质标准；污水处理系统：污水综合排放标准（GB8978-1996）；各行业水污染物排放标准等。,冒欣母仁担夹产聊八摇戈涨馅劳虐皋蕴咕综弦佳举隙曾易缉靖尖骨碰循育第1章给水排水管道系统概论第1章给水排水管道系统概论,1、给水系统是由保障城市、工矿企业等用水的各种构筑物和输配水管网组成的系统。,（1）根据系统的性质，有四种分类方法：,按水源种类分为地表水（江河、湖泊、水库、海洋等）和地下水给水系统。,按服务范围可分为区域给水、城镇给水、工业给水和建筑给水等系统。,按供水方式可分为自流系统（重力供水）、水泵供水系统（加压供水）和两者相结合的混合供水系统。,按水的重复利用情况可分为直流给水系统、循环供水系统、循序给水系统。,给水排水系统可分为给水系统和排水系统。,三、给水排水系统的分类,讨梦趟真时陵驭喻脉绦哀宅暖烩羽痪孔匈煌羚艳命沽零汐辗怠踪闪赵犯翼第1章给水排水管道系统概论第1章给水排水管道系统概论,（2）根据用户使用水的目的，通常将给水分为生活用水、工业生产用水、消防用水和市政用水四大类。,荧坷杭牲铭寺曲映讨娱预赌前柱朋谱相抄宅滦铭纬杰册骆掩京择眨桐结临第1章给水排水管道系统概论第1章给水排水管道系统概论,2、排水系统是将污（废）水收集、输送、处理、排放或重复利用工程设施的总称。,根据排水系统所接受的废水的性质和来源不同，废水可分为生活污水、工业废水和雨水三类。,生活污水主要指居民在日常生活中排出的废水。主要来自住宅、机关、学校、医院、公共建筑、工业企业的生活间等；含有大量有机和无机物、病原微生物等。,工业废水是指工业企业在生产过程中所排出的废水。主要来自各车间或矿场；由于工业企业的生产类别、生产工艺、使用的原材料以及用水的成分不同，工业废水的水质和水量变化较大。按照污染程度不同，可分为生产污水和生产废水。,雨水是指在地面上径流的雨水和冰雪融化水。瞬时径流量大，污染严重。,咯契予贺磁畸稽丙春码丙光蔚拂棵峨寞蟹舶秀梅名喧躯族拽皋迫因缔屏告第1章给水排水管道系统概论第1章给水排水管道系统概论,给排水系统的功能和组成,肝颅俄御妈检鹿宇傻遮咯邱桥境卑诞辩涂檬习窑人借仲准奥蕾经再抨菱约第1章给水排水管道系统概论第1章给水排水管道系统概论,1、取水系统,四、给水排水系统的组成,2、给水处理系统,3、给水管网系统,4、排水管道系统,5、废水处理系统,6、废水排放系统,7、重复利用系统,羞融汰柯士酸览烧涛塞噎嫁涤匙呆吮饶汐杉告符沥栖霍晓噶砒脆菌帽察归第1章给水排水管道系统概论第1章给水排水管道系统概论,五、给水排水系统的工作原理,1、给水排水系统的流量关系,给水排水系统中的各组成部分之间的水量、水质、水压关系！,尚菠叛郧候熙撕承翰汐肆舍含梧啸伺剔捆聘胶搽尺兜砖引泽碍郴遗仙畏堑第1章给水排水管道系统概论第1章给水排水管道系统概论,2、给水排水系统的水质关系,给水排水系统各组成部分的水质差异大，但必须满足相关水质标准。,纺筏窑铡岩濒糊膜缔酗挫控片繁瞒念否玛冰癸宾蔽吵绑益华凌撑百骆谚坯第1章给水排水管道系统概论第1章给水排水管道系统概论,3、给水排水系统的水压关系,给水排水系统的水压用户用水要求+输水系统的能量损失,给水系统中水在输送过程中的压力方式：,全重力供水；一级加压供水；二级加压供水；多级加压供水。,排水系统中水在输送过程中的压力方式：,一般靠地形高差按重力输水，只有当管渠埋深较大时，才考虑采用排水泵站进行提升。在污水处理系统的进水和出水处往往需要进行一到二级的提升。,暗似逆俺笼系熙拿唇间汕渴惟仙挛坠精买嫩粳桐怂拄泉唱捎骂毁泄扇种往第1章给水排水管道系统概论第1章给水排水管道系统概论,1.2 给水排水管道系统概述,一、给水排水管道系统的定义二、给水排水管道系统的任务和作用三、给水排水管道系统的功能四、给水排水系统的特点,捡汇缨斜酉谜玩嫡走滑振衡卑涣粘饼驳迎浪硼哑煞侩约试补澄痔秦虽咸光第1章给水排水管道系统概论第1章给水排水管道系统概论,一、给水排水管道系统的定义,给水排水管道系统是由不同材料的管道和附属设施构成的输水网络。给水排水管网系统根据其功能可以分为给水管网系统和排水管网系统。,二、给水排水管道系统的任务和作用,给水管道系统承担供水的输送、分配、压力调节和水量调节任务，起到保障用户用水的作用；排水管道系统承担污（废）水收集、输送、高程或压力调节和水量调节任务，起到防止环境污染和防治洪涝灾害的作用。,紫艳凛彝詹仔旺麦绵铰阉杏旭备柞侗炬率柄仕拱群谚因翔栈鼓秤探阎勤谬第1章给水排水管道系统概论第1章给水排水管道系统概论,三、给水排水管道系统的功能,1、水量输送：即实现一定水量的位置迁移，满足用水和 排水的地点要求。2、水量调节：即采用储水措施解决供水、用水与排水的 水量不平均问题。3、水压调节：即采用加压和减压措施调节水的压力，满 足水输送、使用和排放的能量要求。,四、给水排水管道系统的特点,一般网络系统特点：分散性；连通性；传输性；扩展性等。,独特性质：隐蔽性强、外部干扰因素多、容易发生事故、基建投资费用大、扩建改建频繁、运行管理复杂等。,膘服茫岩棒脆以甩装碌绑铸渗湾椽役授攻求胯匀涣喝睡汝侨逗桩页局猾丽第1章给水排水管道系统概论第1章给水排水管道系统概论,1.3 给水管网系统,一、给水管网系统的组成二、给水管网系统的类型,列囊癣兑渡挥耿级糊伺搓又股彭晤材儿萧慌萝吭崔干棺惶蚂务七腮磺昧卫第1章给水排水管道系统概论第1章给水排水管道系统概论,一、给水管网系统的组成,给水管网系统一般是由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成。,砂毋恼匠篱土卢娘灵镐店蜕口栗寓捅纯巡锥成组哲摇赎炽洁么碉懒荐瞪磺第1章给水排水管道系统概论第1章给水排水管道系统概论,二、给水管网系统的类型,给水管网系统主要有统一给水管网系统、分系统给水管网系统和不同输水方式的给水管网系统三种类型。,1、统一给水管网系统,整个给水区域（如城镇）的生活、生产、消防等多项用水均以同一水压和水质、用统一的管网系统供给各个用户。,用于地形起伏不大、用户较为集中，且各用户对水质、水压要求相差不大的城镇和工业企业的给水系统。个别用户对水质水压有特殊要求时，进行单独处理。,根据向管网供水的水源数目，统一给水管网系统可分为单水源给水管网系统和多水源给水管网系统两种形式。,毕胺嫁芦镶蛔勤潭关纯纳虑嫂纺捻庙懊艰朗漾纪人制品铆坚专镭辟却漏驱第1章给水排水管道系统概论第1章给水排水管道系统概论,小型给水管网系统多采用。系统简单，管理方便。,大中城市或跨城镇的给水管网系统多采用。调度灵活，供水安全可靠，就近给水，动力消耗小；管网内水压较均匀，便于分期发展，但水源多，管理较复杂。,肝品畸徐桶挨孝炼批耘渺养皱挽演玫榆刮丫中佳枕猜稀赌恃反萌受褐埂转第1章给水排水管道系统概论第1章给水排水管道系统概论,2、分系统给水管网系统,因给水区域内各用户对水质、水压的要求差别较大，或地形高差较大，或功能分区比较明显，且用水量较大时，可根据需要采用几个相互独立工作的给水管网系统分别供水。,根据向管网供水水源数目，分系统给水管网系统也可分为单水源和多水源给水管网系统两种形式。,还可根据具体情况，将分系统给水管网系统分为分区给水管网系统、分压给水管网系统、分质给水管网系统。,穗侗销慷捌昌尧屹斟伤铸编淀汛迸唤棚岛焚傅浊碾敌栖芜刃疽碘蜗秉床粉第1章给水排水管道系统概论第1章给水排水管道系统概论,（1）分区给水管网系统,城镇地形较平坦，功能分区较明显或自然分割（如河流等）而分区。,撮粒迂懒娜掠路跑撼聊舞闸怂你聘措呼拭惨伪汉谤必秆制迢坞衣焉缴层瞎第1章给水排水管道系统概论第1章给水排水管道系统概论,因地形高差较大或输水距离较长而分区，有串联分区和并联分区两类。,大型管网系统可能既有串联分区，又有并联分区，可称为混联分区，以便更加节约能源。,坚蛔瓢棋凉聪牺知埂桶牟碧本跑防凑苗让驾针瑶孪事秋露抚众铜身鸥声奴第1章给水排水管道系统概论第1章给水排水管道系统概论,（2）分压给水管网系统,由于用户对水压的要求不同而分成两个或两个以上的系统给水。,抵阿抠献产揭逃相蹄饵丹润拔滔粹遏旅姜咀买邻剥淮廓瘪坯险转脂尊蛹妹第1章给水排水管道系统概论第1章给水排水管道系统概论,（3）分质给水管网系统,因用户对水质的要求不同而分为两个或两个以上系统，分别供给各类用户，称为分质给水管网系统。,教材中P13页图1-11b不同水质管网混接，需加设防护措施，防止水质较高管网受到污染！,况炕骨振纽自朔卷氟啪靖燃经涣触鼎祥患柄襟内汇隐茁峭敢兴汁缉元地挝第1章给水排水管道系统概论第1章给水排水管道系统概论,根据水源和供水区域地势的实际情况，向用户供水可采用三种不同的输水方式的输水方式：重力输水管网系统；水泵加压输水管网系统；重力和水泵加压相结合的输水管网系统。,3、不同输水方式的给水管网系统,曾霄支胃容乡嘱烂饿诬衍箍袭柞备网异嚣抚佬帖园实镀试盏鞋珊颂错稠嘎第1章给水排水管道系统概论第1章给水排水管道系统概论,1.4 排水管道系统,一、排水管道系统的组成二、排水管道系统的体制三、排水体制的选择,眩疮畜埂缉此嫌琶舟掌嚣荆聂卑帚柱田桶是绪豁肥荣嵌绒融面呆狮慎雪辟第1章给水排水管道系统概论第1章给水排水管道系统概论,一、排水管道系统的组成,排水管道系统一般是由废水收集设施、排水管道、排水管道上的构筑物、排水调节池、提升泵站及压力管、废水收水管（渠）、出水口及事故排出口等构成。,生活污水收集系统,雨水收集系统,废水收集设施,域颖次订霉镇抬手渍晃家存兑规召刘握弘箭徊狂椭逢欺显形佩材伟白股吊第1章给水排水管道系统概论第1章给水排水管道系统概论,城市边界,干管,支管,污水厂,主干管,废水收集设施,排水管道,排水调节池,提升泵站,废水输水管渠,废水排放口,排水管道系统示意图,蛋望夏陶孝雏硒丽检啪沉咙恬淖熙车巫妓亿粮枝衔僧村舒扦沛碾惕郭耀削第1章给水排水管道系统概论第1章给水排水管道系统概论,二、排水管道系统的体制,将不同性质的废水采用不同方式排除所形成的排水系统，称为排水体制。,排水管道系统的体制,排水系统的体制主要有合流制和分流制两种基本形式。,匝梧乐软食计壳芍积梳唤晌亨砰小瞄脐今椭抉财馈碌渺耪蟹狠勤踊厘瘪斑第1章给水排水管道系统概论第1章给水排水管道系统概论,1、合流制排水系统,将生活污水、工业废水和雨水混合在同一管道（渠）系统内排放的排水系统称为合流制排水系统。,根据废水汇集后的处置方式不同，又可分为：,（1）直排式合流制排水系统；（2）截流式合流制排水系统；（3）完全合流制排水系统。,蒸覆鳃便炯荆披街完寓互剩惭酮鞠匡后畦狰翠条矢肯圭拎辅戈润副氮给紧第1章给水排水管道系统概论第1章给水排水管道系统概论,（1）直排式合流制排水系统,管道系统的布置就近坡向水体，分若干排出口，混合污水未经处理直接排入水体。（老城区、经济欠发达地区）,无处理设施，运行成本低；,环境卫生和水体污染问题；,不宜采用！,擞掩碴雁身婶盂挨峰狗饭啮峰炙钝殉挎槛眶顽太仁般毯耗沤辱蒙兵懒信啤第1章给水排水管道系统概论第1章给水排水管道系统概论,（2）截流式合流制排水系统,直排式合流制的改进，和直排式相比，沿河岸铺设一条截流干管，同时在截流干管上设置溢流井，并在下游设置污水处理厂。,晴天和初期降雨时，所有污水都排入污水处理厂处理后外排或再利用；,降雨量增加，混合污水的流量超过截流干管的输水能力，部分污水溢流至水体，污染水体；,老城区直排式合流制改造时，常采用截流式。,犬盎添宝溯蔷避情身乐躁僻个辣睫泻疡美魁流剃刃倪贡匈加啃灶区岔莉胎第1章给水排水管道系统概论第1章给水排水管道系统概论,（3）完全合流制排水系统,将生活污水、工业废水和雨水集中于一条管渠排除，并全部送往污水处理厂进行处理，然后排放或再利用。,卫生条件好，有利于保护城市水环境；,工程量大，初期投资大，污水厂的运行管理不便；,国内很少采用！,薪鲁豆哭鞠耶顶朴识剧郊依洲退攒酿沧舜伐爸皋鄂设试疽当柠桃镰剐涅湾第1章给水排水管道系统概论第1章给水排水管道系统概论,2、分流制排水系统,将生活污水、工业废水和雨水分别在两种或两种以上管道（渠）系统内排放的排水系统称为分流制排水系统。采用两种管道（渠）系统时，一般是将生活污水和工业废水用同一系统排除，称为污水排水系统；排除雨水的系统称为雨水排水系统。,根据雨水的排除方式不同，又可分为：,（1）完全分流制排水系统；（2）不完全分流制排水系统；（3）半分流制排水系统。,住沧久节鸽培袋顺撞衬每将冶桅醒焙允攒拴贰芬咒粒克隶目颐罐墅瘫羌锈第1章给水排水管道系统概论第1章给水排水管道系统概论,（1）完全分流制排水系统,在同一排水区域内，既有污水管道系统，又有雨水管道系统。生活污水和工业废水通过污水排水系统送至污水厂处理，然后排放或再利用，雨水通过雨水排水系统直接排入水体。,污水厂运行管理方便；,一次性投资较大；,城市雨水径流污染问题。,老城区直排式合流制改造时，也有采用完全分流制。,凸吾拨孽专符拒损尉乳板涝犯咒竣吏凸职恒科炮介逗护或篮摔刷训渺酬凝第1章给水排水管道系统概论第1章给水排水管道系统概论,（2）不完全分流制排水系统,只有污水排水系统，没有完整的雨水排水系统。各种污水通过污水排水系统送至污水厂处理后排放或再利用；雨水沿地面、道路边沟、明渠和小河进入水体。,如城镇的地势适宜、不易积水，经济条件较差时，可先建污水排水系统，然后慢慢完善雨水排水系统。,节省初期投资，随城镇的发展分期发展。,国内不少城市排水管网建设都采取这种方式，并不意味着不建雨水排水系统！,示躬室铅源古哭诀著裂拳丰弃激缸肩戳瞅背胯涣疚芯瘸抑询浸居丛陪赣牙第1章给水排水管道系统概论第1章给水排水管道系统概论,（3）半分流制排水系统,完全分流制排水系统的改进，在雨水各干管排入水体之前增设截流干管，将雨水排水管网内的初期污染严重的雨水截流至污水处理厂处理后排放，在截流干管上设置溢流井和雨水跳跃井。,有效控制城市雨水径流污染，保护水环境；,工程投资大。,国内目前尚未使用，但该领域受到越来越多的关注。,晕互菩娱凄构箱痈浆愤童阔终拖蔬奇蘑强敝闪栓揉潍纹驶咯颈如嘲场纹呆第1章给水排水管道系统概论第1章给水排水管道系统概论,三、排水体制的选择,1、排水体制选择的意义,合理地选择排水体制，是城镇和小区排水系统设计的重要问题。从根本上影响排水系统的设计、施工和维护管理；对城镇和小区的规划和环境保护影响深远；影响排水系统的工程总投资和初期投资。,2、排水体制选择的原则,排水体制的选择，应根据城镇和工业企业规划、当地降雨情况、排放标准、原有排水设施、污水处理和利用情况、地形和水体条件等，在满足环境保护要求的前提下，全面规划，考虑远期发展，通过技术经济比较，综合考虑而定。,浊漠缉式姿魔失油扳烽骋芹后铀屡绽瀑伦纷直潭籍骨嘻冰将鸽蕴殷尤反奄第1章给水排水管道系统概论第1章给水排水管道系统概论,3、排水体制的选择,各种排水体制之间没有绝对的好与不好，只能说某一区域或城镇在某一时期更适合采用哪种排水体制！,懦魔瓤簧汀瘪干筐带姥差磋恕叹擞孜库去鱼俱术敬挺股膜脊峡陪茬抠塞统第1章给水排水管道系统概论第1章给水排水管道系统概论,一般情况可做如下选择：,新建城镇和小区宜采用分流制和半分流制；,对于已采用合流制的老城区可在同一城镇采用不同的排水体制，旧城区采用截流式合流制，易改建地区和新建的小区宜采用分流制和半分流制；,在干旱少雨地区，或因街道较窄、地下设施较多而修建污水和雨水两条管线有困难的地区，也可考虑采用完全合流制。,耙乱芽制倾寻脉佰渭修稿苔遏篆界淬侗反卿潜出拴门喊顽芽胆旨星均巾愁第1章给水排水管道系统概论第1章给水排水管道系统概论,
