一级建造师历年考点总结《建筑电气工程施工技术》.docx

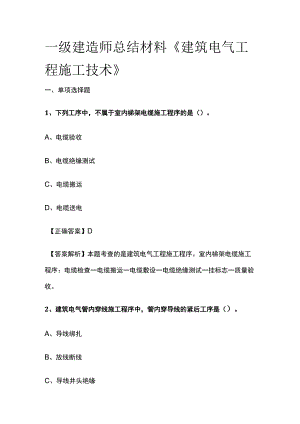

一级建造师总结材料建筑电气工程施工技术一、单项选择题1、下列工序中，不属于室内梯架电缆施工程序的是（）。A、电缆验收B、电缆绝缘测试C、电缆搬运D、电缆送电【正确答案】D【答案解析】本题考查的是建筑电气工程施工程序。室内梯架电缆施工程序：电缆检查一电缆搬运一电缆敷设一电缆绝缘测试一挂标志一质量验收。2、建筑电气管内穿线施工程序中，管内穿导线的紧后工序是（）。A、导线绑扎B、放线断线C、导线并头绝缘D、线路检查【正确答案】C【答案解析】本题考查的是建筑电气工程施工程序。管内穿线施工程序：选择导线一管内穿引线一导线与引线的绑扎一放护圈（金属导管敷设时）-穿导线一导线并头绝缘一线路检查一绝缘测试。3、防雷接地装置施工程序正确的是（）。A、接地干线施工一接地体施工一引下线敷设一均压环施工B、接地干线施工一引下线敷设一接闪带施工-均压环施工C、接地干线施工一均压环施工一引下线敷设一接闪带施工D、接地干线施工一引下线敷设一均压环施工一接闪带施工【正确答案】D【答案解析】本题考查的是建筑电气工程施工程序。防雷接地装置的施工程序：接地体施工一接地干线施工一引下线敷设一均压环施工一接闪带（接闪杆、接闪网）施工。4.母线槽通电前检查内容不包括（）。A、测绝缘电阻值B、接地电阻检查C、分接单元接地触头检查D、接线相序检查【正确答案】B【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。母线槽通电前检查的要求：(1)母线槽通电运行前应进行检验或试验，高压母线交流工频耐压试验应符合交接试验规定；低压母线绝缘电阻值不应小于0.5M。(2)检查分接单元插入时，接地触头应先于相线触头接触,且触头连接紧密,退出时才妾地触头应后于相线触头脱开。(3)检查母线槽与配电柜、电气设备的接线相序应一致。5、钢带铠装的单芯塑料绝缘电缆的最小弯曲半径不小于电缆外径的()。A、10倍B、12倍U15倍D、20倍【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。钢带铠装的单芯塑料绝缘电缆的最小弯曲半径为15D（电缆外径）。6、金属导管连接的说法，不正确的是（）。A、钢导管不得采用对口熔焊连接B、镀锌钢导管不得采用套管熔焊连接C、壁厚3mm的钢导管，不得采用套管熔焊连接D、金属柔性导管不得熔焊连接【正确答案】C【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。金属导管施工要求：（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。（2）镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。（3）暗配导管的表面埋设深度与建筑物、构筑物表面的距离不应小于15mmo当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于MlO的水泥砂浆抹面保护。（4）导管穿越密闭或防护密闭隔墙时，应设置预埋套管，预埋套管的制作和安装应符合设计要求，导管两端伸出墙面的长度宜为3050mm,导管穿越密闭穿墙套管的两侧应设置过线盒，并应做好封堵。7 .导管弯曲半径不符合规定的是（）。A、明配时，弯曲半径不宜小于管外径的6倍B、埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍Cs当导管埋设于地下，其弯曲半径不宜小于管外径的10倍D、当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的6倍【正确答案】D【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。8 .关于非镀锌钢导管采用螺纹连接时的做法，错误的是（）。A、连接处的两端应焊接保护连接导体B、熔焊焊接的保护连接导体宜为圆钢C、圆钢直径不超过6mmD、焊接搭接长度应为圆钢直径的6倍【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护连接导体；熔焊焊接的保护连接导体宜为圆钢，直径不应小于6mm,其搭接长度应为圆钢直径的6倍。9、镀锌钢导管.可弯曲金属导管和金属柔性导管连接处的两端宜采用()固定保护连接导体。A、螺纹连接B、专用接地卡C、熔焊连接D、螺栓连接【正确答案】B【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护连接导体。10、专用接地卡固定的保护连接导体应为铜芯软导线，截面()。A、不小于4mm2B、不大于4mm2C、不小于6mm2D、不大于4mm2【正确答案】A【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。专用接地卡固定的保护连接导体应为铜芯软导线截面不应小于4mm2o11.可弯曲金属导管及柔性导管敷设要求包括（）。A、可弯曲金属导管与电气设备、器具间的连接应采用熔焊连接B、柔性导管的长度在动力工程中不大于0.8mCs柔性导管的长度在照明工程中不大于1.5mD、可弯曲金属导管和金属柔性导管可作为保护导体的接续导体【正确答案】B【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。可弯曲金属导管及柔性导管敷设要求包括：（1）刚性导管经柔性导管与电气设备、器具连接时柔性导管的长度在动力工程中不宜大于0.8m,在照明工程中不宜大于L2m;（2）可弯曲金属导管或柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头；（3）当可弯曲金属导管有可能受重物压力或明显机械撞击时，应采取保护措施；（4）明配金属、非金属柔性导管固定点间距应均匀，不应大于Im,管卡与设备、器具、弯头中点、管端等边缘的距离应小于0.3m;（5）可弯曲金属导管和金属柔性导管不应作为保护导体的接续导体。12、35kv电缆支架层间净距不应小于2倍电缆外径加（）。AxIOmmB、20mmC、30mmD、50mm【正确答案】D【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。当设计无要求时，电缆支架层间最小距离不应小于规范的规定，层间净距不应小于2倍电缆外径加IOmmz35kV电缆不应小于2倍电缆外径加50mmo13、关于导管内穿线的要求，正确的是（）。A、绝缘导线穿入金属导管后应装设护线口B、绝缘导线接头可以设置在槽盒内C、同一回路的导线可穿于不同金属导管内D、不同回路绝缘导线不应穿于同一导管内【正确答案】D【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。导管内穿线要求：（1）绝缘导线穿管前，应清除管内杂物和积水，绝缘导线穿入金属导管的管口在穿线前应装设护线口。（2）绝缘导线接头应设置在专用接线盒（箱）或器具内，不得设置在导管和槽盒内。（3）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内。（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。14、灯具的接线要求不包括（）。A、引向单个灯具的铜芯导线截面积是Imm2B、软线吊灯的软线两端做保护扣并搪锡C、相线接于螺口灯头的螺纹端子上D、柔性导管与灯具壳体用专用接头连接【正确答案】C【答案解析】本题考查的是电气照明装置施工技术要求。选项C错误,当采用螺口灯头时，相线应接于螺口灯头中间的端子上。15、下列专用灯具安装，不符合要求的是（）。A、投光灯的枢轴沿需要的光轴方向拧紧固定B、导轨灯载荷应与导轨最大允许载荷相适配C、落地式景观照明灯具距地面的高度为3mD、航空障碍标志灯的电源电压选用交流36V【正确答案】D【答案解析】本题考查的是电气照明装置施工技术要求。有关”专用灯具安装要求”未要求选项D的表述。16、接地装置的搭接要求不包括（）。A、扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊B、圆钢与角钢搭接不应小于圆钢直径的6倍，且应双面施焊C、圆钢与扁钢搭接不应小于扁钢宽度的2倍，且应双面施焊D、扁钢与角钢焊接，应紧贴角钢外侧两面【正确答案】C【答案解析】本题考查的是建筑防雷与接地施工技术要求。选项C,圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊。二、多项选择题1.以下属于建筑电气分项工程的是（）。A、变压器安装B、封闭母线安装C、室外电气安装D、电气动力工程安装E、照明配电箱安装【正确答案】ABE【答案解析】本题考查的是建筑电气工程的划分。选项C和选项D属于子分部工程。2、下列电气设备中，属于变配电设备的有（）。A、高压开关柜B、三相电力变压器C、动力控制柜D、柴油发电机组E、EPS设备【正确答案】AB【答案解析】本题考查的是建筑电气工程的划分。变配电室包括：变压器、成套配电柜、控制柜安装，裸母线、封闭母线、插接式母线安装，电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装等。3、防雷及接地安装的分项工程包括（）。A、接闪器安装B、接地电阻测试C、接线连接D、接地装置安装E、建筑物等电位联结【正确答案】ADE【答案解析】本题考查的是建筑电气工程的划分。防雷及接地安装包括：接闪器（接闪杆、接闪带、接闪线、接闪网、均压环）、引下线、接地装置（接地体、接地干线）、避雷装置安装，建筑物等电位联结等。4 .母线槽支架安装要求包括（）。A、母线槽支架安装应牢固、无明显扭曲B、采用非金属吊架固定时，应设有防晃支架C、室内照明母线槽的圆钢吊架直径不得小于8mmD、每节不得少于2个支架E、在母线槽的连接处不应有固定点【正确答案】AE【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。母线槽支架安装要求：母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架。室内配电母线槽的圆钢吊架直径不得小于8mm,室内照明母线槽的圆钢吊架直径不得小于6mmo水平或垂直敷设的母线槽，每节不得少于一个支架，其间距应符合产品技术文件的要求，距拐弯040.6m处应设置支架，固定点位置不应设置在母线槽的连接处或分接单元处。5 .母线槽的安装的偏差要求包括（）。A、配电母线槽水平度偏差不大于L5%。B、照明母线槽水平偏差全长不应大于15mmC、配电母线槽水平偏差全长不应大于IOmmD、照明母线槽垂直偏差全长不应大于IOmmE、母线与外壳同心，允许偏差应为±5mm【正确答案】ADE【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。母线槽安装连接要求：母线槽直线段安装应平直，配电母线槽水平度与垂直度偏差不宜大于L5%。，全长最大偏差不宜大于20mm;照明母线槽水平偏差全长不应大于5mm,垂直偏差不应大于IOmmo母线应与外壳同心，允许偏差应为±5mm。6、母线槽安装及连接要求包括（）。A、母线槽直线敷设长度超过60m应设置伸缩节B、母线槽穿越楼板或墙体时的连接口应做好防潮密封C、母线连接的接触电阻应小于0QD、母线槽全长与保护导体可靠连接不应少于2处E、母线槽的金属外壳外露可导电部分应与保护导体可靠连接【正确答案】CDE【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。选项A错误，母线槽直线敷设长度超过80m,每50760m宜设置伸缩节。选项B错误,母线槽段与段的连接口不应设置在穿越楼板或墙体处,并应采取防火封堵措施。7 .金属梯架、托盘和槽盒的接地跨接要求包括（）。A、全长不大于30m时，不少于2处与保护导体可靠连接B、全长大于30m时，每20m增加一个接地连接点C、起始端和终点端可靠接地D、非镀锌金属梯架连接的两端应跨接保护连接导体E、镀锌金属梯架不跨接保护连接导体时，连接板每端不应少于2个连接固定螺栓【正确答案】ACDE【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。选项B错误,全长大于30m时每隔20730m应增加一个接地连接点，起始端和终点端均应可靠地接地。8 .建筑电气工程中，槽盒内的敷线要求有（）。A、同一槽盒内不宜同时敷设控制和信号线路B、同一路径无抗干扰要求的线路可敷设于同一槽盒内C、槽盒内的绝缘导线总截面不应超过槽盒内截面的40%D、槽盒内的绝缘导线的根数不宜超过30根E、绝缘导线所有回路一起绑扎【正确答案】BCD【答案解析】本题考查的是供电干线及室内配电线路施工技术要求。同一槽盒内不宜同时敷设绝缘导线和电缆。同一路径无抗干扰要求的线路，可敷设于同一槽盒内；槽盒内的绝缘导线总截面（包括外护层）不应超过槽盒内截面的40%,且载流导体不宜超过30根。控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面不应超过槽盒内截面的50%o分支接头处绝缘导线的总截面（包括外护层）不应大于该点盒（箱）内截面的75%。9、照明配电箱安装技术要求包括（）。A、箱内分别设置中性导体（N）和保护接地导体（PE）汇流排B、垂直度允许偏差不应大于1.5%。C、同一电器器件端子上的导线连接不应多于2根D、不同回路的N线连接在同一端子上E、SPD接地导线的位置宜靠近出线位置【正确答案】ABC【答案解析】本题考查的是电气照明装置施工技术要求。选项D错误，汇流排上同一端子不应连接不同回路的N线或PE线。选项E错误zSPD的接线形式应符合设计要求，接地导线的位置不宜靠近出线位置。10、在灯具现场检查中，符合要求的是（）。A、I类灯具外露可导电部分应具有专用的PE端子B、灯具内部接线采用铜芯绝缘导线C、灯具内导线截面积为0.5mm2D、灯具绝缘电阻值是IMOE、灯具内绝缘导线绝缘层厚度为0.5mm【正确答案】ABC【答案解析】本题考查的是电气照明装置施工技术要求。选项D和选项E错误，灯具的绝缘电阻值不应小于2M,灯具内绝缘导线的绝缘层厚度不应小于0.6mm。11.下列照明灯具的安装固定，正确的有（）。A、在混凝土楼板结构上使用塑料塞固定灯具B、100kg灯具的悬吊装置按灯具重量的3倍做强度试验C、灯具预埋吊钩的直径不小于灯具挂销直径D、混凝土墙面上用2个固定螺钉安装灯具E、墙面上安装的灯具紧贴饰面【正确答案】CDE【答案解析】本题考查的是电气照明装置施工技术要求。灯具固定要求：（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木模、尼龙塞或塑料塞固定；检查时按每检验批的灯具数量抽查5%,且不得少于1套。（2）质量大于IOkg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少15mino施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。（3）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。12、关于照明系统的测试和通电试运行的说法，正确的有（）。A、导线绝缘电阻测试应在导线接续前完成B、灯具的绝缘电阻测试应在器具就位前完成Cs照明配电箱绝缘电阻测试应在接线后完成D、照明回路剩余电流动作保护器应检测合格E、应急照明电源有载自动投切试验应在空载自动投切试验前进行【正确答案】ABD【答案解析】本题考查的是电气照明装置施工技术要求。选项C,照明配电箱、灯具、开关和插座的绝缘电阻测试应在器具就位前或接线前完成；选项E,备用照明电源或应急照明电源做空载自动投切试验前,应卸除负荷，有载自动投切试验应在空载自动投切试验合格后进行。13、插座的接线要求包括（）。A、单相三孔插座，面对插座的右孔应与相线连接B、相线与中性导体可利用插座本体的接线端子转接供电C、插座的保护接地导体端子与中性导体端子连接D、同一场所的三相插座，其接线的相序应一致E、保护接地导体在插座之间不得串联连接【正确答案】ADE【答案解析】本题考查的是电气照明装置施工技术要求。插座的接线：（1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔应与中性导体连接。（2）单相三孔插座，面对插座的右孔应与相线连接，左孔应与中性导体（N）连接，上孔应与保护接地导体（PE）连接。（3）三相四孔及三相五孔插座的保护接地导体（PE）应接在上孔；插座的保护接地导体端子不得与中性导体端子连接；同一场所的三相插座,其接线的相序应一致。（4）保护接地导体（PE）在插座之间不得串联连接。（5）相线与中性导体（N）不应利用插座本体的接线端子转接供电。14、建筑物等电位联结可采用的连接方式是（）。A、焊接B、螺栓连接C、螺纹连接D、压接E、专用接地卡【正确答案】AB【答案解析】本题考查的是建筑防雷与接地施工技术要求。等电位联结的外露可导电部分或外界可导电部分的连接应可靠。1）采用焊接时，应符合焊接搭接长度的规定。2）采用螺栓连接时，其螺栓、垫圈、螺母等应为热镀锌制品，且应连接牢固。15、建筑电气工程中，接闪带的安装要求有（）oA、接闪带的固定支架高度不宜小于15OmmB、每个固定支架应能承受49N的垂直拉力C、扁钢接闪带的连接应采用螺栓搭接D、接闪带在变形缝处的跨接应有补偿措施E、接闪带与防雷引下线必须采用焊接连接【正确答案】ABD【答案解析】本题考查的是建筑防雷与接地施工技术要求。接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。16、防雷引下线与接地装置连接方式为（）。A、焊接连接B、螺栓连接U卡夹器连接D、螺丝扣连接E、压接【正确答案】AB【答案解析】本题考查的是建筑防雷与接地施工技术要求。接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。
