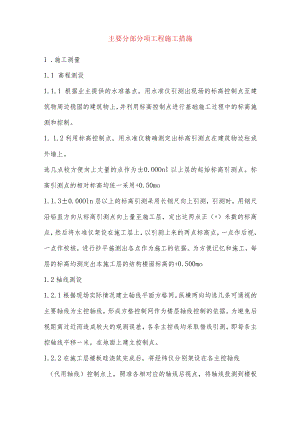

主要分部分项工程施工措施.docx

主要分部分项工程施工措施1 .施工测量1.1 高程测设1.1.1 根据业主提供的水准基点，用水准仪引测出现场的标高控制点至建筑物周边稳固的建筑物上，并利用标高控制点进行基础施工过程中的标高施测和控制。1. 1.2利用标高控制点，用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为±0.OOOnl以上层的起始标高引测点。标高引测点的相对标高均统一采用+0.50mo1.1.3±0.00Oln层以上的标高引测采用长钢尺向上引测，引测时，用钢尺沿铅直方向从标高引测点向上量至施工层，定出这两点正（+）米数的标高点，然后将水准仪架设在施工层上，以引测上来的两点标高点，一点作后视，一点作校核，进行抄平施测出各点作为施工的依据。为方便记忆和施工，每层的标高均测定出本施工层的结构楼面标高的+0.500mo1.2轴线测设1.2.1根据现场实际情况建立轴线平面方格网。纵横两向均选几条可通视的主要轴线为主控轴线，形成方格控制网作为楼层轴线控制的依据。为避免后视距离过近而造成较大的观测误差，各条主控线均采取借线引测，即每条主控轴线平移一米，在地面上建立控制点。1.2.2在施工层楼板硅浇筑完成后，将经纬仪分别架设在各主控轴线（代用轴线）控制点上，照准各相对应的轴线后视点，将轴线投测到楼板边缘或柱顶上。同法倒镜再标出一点，前后正、倒镜两点位置一致，若误差在允许范围内时，则取其中点。当纵横主轴线均投测到施工层面上后，再将经纬仪架设在楼面上，用正倒镜法，将投测在楼板或柱顶的各轴线的对应点连成一线，并在楼板面上弹墨线，以此作为基线。其余轴线以此为基准，根据设计上的标注尺寸，用钢尺量出来。1.2.3 竖向测量本工程选用激光铅垂仪作为建筑物的竖向变形观测工具。先在首层上作好平面控制，选择四个较合适的位置作控制点，在浇筑上升的各层楼面时，在相应的位置预留20OnImX20Omnl与首层层面控制点相对应的小孔，保证能使激光束垂直向上穿过预留孔。在首层控制点上架设激光铅垂仪，调整仪器对中整平后启动电源，使激光铅垂仪发射出可见的红色光束，投射到上层预留孔的接收靶上,查看红色光斑点离靶心最小之点，此点即为第二层上的一个控制点。其余的控制点用同样的方法作向上传递。1.2.4 施工测量一般应选在无风、无高温的情况下进行，温和的阴天早晚，是施测的最好时机。2.地基与基础工程本地基与基础工程主要包括：基础土方开挖、冲孔灌注桩施工、地下室工程及土方回填。地基与基础工程施工顺序：桩基定位测量f冲孔桩施工f基坑测量放线f基坑大开挖f桩基复核测量f冲孔桩验收f承台、地梁测量放线f承台、地梁基槽挖土浇筑垫层f承台、地梁砖模砌筑f砖模外侧填土，地下室底板垫层f地下室底板卷材防水施工f地下室底板卷材防水保护层一地梁钢筋绑扎f地下室底板及边墙钢筋绑扎及水、电专业预埋施工f隐蔽工程检查验收f地梁、地下室底板舲浇筑（地下室外墙浇筑高度0.5m）一地下室侧壁及顶板施工f地下室侧壁防水施工f土方回填。2.1基础土方开挖土方开挖采用反铲挖掘机开挖，部分人工开挖，机械削坡，人工修坡，人工平整基底面。2.1.1工艺流程准备工作f场地清理f测量放线f土方开挖一修坡f基底平整f验槽2.1.2准备工作开工前应做好如下几个方面的准备工作：a.做好机械设备的保养工作,以保证设备进场后能有效的运行；b.组织好设备、人员的进场计划；c.熟悉施工图纸；d.准备好测量仪器和抽水设备。2.1.3场地清理进行开挖前，首先应对建筑物场地内的杂物、杂草等进行清理，以及地面管线、线路的搬迁，以便于施工放样工作。2.1.4测量放线场地清理后，由测量人员进行施工放样工作。首先在平面上将基坑底部边线测放出来，并洒上石灰。然后根据1：0.5放坡，将放坡边线测放出来，并洒上石灰。2. 1.5土方开挖基坑开挖采取机械大开挖，由挖掘机挖土,自卸汽车配合运土。基坑开挖时及时作好边坡的放坡处理，以保证开挖过程中边坡的稳定。基坑在开挖过程中，测量人员应根据开挖的进展情况，随时对基坑的开挖深度进行测设，为进一步开挖提供可靠的数据，以防止超挖和欠挖。基坑挖好后，在基坑边线四周设置临时排水沟，并设置集水井。同时，配备足够完好的抽水设备，以防雨水淹没基坑。(6)修坡基坑开挖好后，对边坡未达到要求的，应组织人员进行人工修坡。修坡完成后，尚应在基坑边坡顶面四周做截水沟，并做好周边的硬化,以防止地表水流入基坑。(7)验槽地下室底板垫层施工前，以书面的形式要求建设单位、现场监理工程师和设计代表进行基坑验收，并做好验收记录，验收合格后，方可进入下一道工序施工。2.2 地下室施工本工程设一层地下室，地下室层高4.5m,地下室底板碎厚0.4m。外墙於厚0.3m,地下室防水级别为11级，采用自防水与柔性防水相结合的防水设计。地下室防水校设计等级为S6及S8,柔性外防水材料采用改性沥青防水卷材。根据地质报告，本工程地下水位相对较高，因而地下室防水性能格外重要，特别是结构硅自防水性能应是防水的关键。如何确保於防水性能满足要求，施工中必须引起特别重视。2.3 .1地下室主体结构施工本工程地下室底板厚度为40Omnb地基梁高为800mm,施工时地基梁与地下室底板同时浇筑。地基梁侧面采用240mm厚实心砖模。2. 3.1.1流水施工分区分区按设计的后浇带位置进行分区，整个地下室结构将分割成为四大部份，施工时，可在这四个自然分区间组织流水作业。2.3. 1.2地下室结构施工缝设置与处理：(1)垂直施工健地下室结构的垂直施工缝指“后浇带”。这是地下室结构中的唯一一种垂直施工缝，除此之外，地下室结构的任何部位，均不考虑设其它垂直施工缝。底板后浇带的位置按设计，剪力墙后浇带位置设在底板后浇带与剪力墙相交处(设计要求剪力墙后浇带30m留设一道)。各流水分区的梁板、墙体遇后浇带时，均设遇水彭胀止水条，交接面模板上留设止水条小槽；后浇带采用微膨胀防水於，强度等级按设计提高一级；(2)墙水平施工缝地下室外墙全高设2道水平施工缝，将结构分成地下室底板、剪力墙及地下室顶板。外墙第一道水平施工缝设在底板面以上500mm高度位置，第二道水平施工缝设在顶板暗梁以下250mm处。为确保施工缝的施工质量，在外墙水平施工缝埋设3mm厚、宽30OnInl的钢板止水片，接头采用焊接连接。止水片埋入舲145mm,伸出145mmo二次浇捣碎前应对施工缝表面进行凿毛处理，清除浮粒、杂物，用水冲洗并保持湿润，铺上一层2025CnI厚的水泥砂浆，其材料和水比应与役相同，捣压密实后再继续浇筑硅。钢板止水片如下图所示，施工时要注意止水片周围的碎浇捣密实，保证质量。钢板止水片示意图(3)施工缝处理将已硬化的於施工缝表面凿毛，剔除浮浆和疏松颗粒，使聆粗骨料均匀显露。新浇碎之前，用高压水将已凿毛处理的老於面彻底冲洗干净,趁湿润状态新浇碎。首层舲应加强振捣，保证新老舲结合良好。2.2.1.3砖胎模砌筑(1)砖胎模砌筑采用一顺一丁或梅花丁砌筑，砌筑操作采用“三一砌筑法”，底层和顶层砖应砌成丁砖。（2）砌筑时应先盘角，并及时吊靠，确保大角垂直度满足要求，盘角后挂线砌筑；（3）砌筑过程中，应认真自检，及时纠正偏差，严禁事后砸墙。混合砂浆必须在4小时内用完，不得使用过夜砂浆；2.2.1.4地下室於底板地下室舲底板因为防水要求，底板的於要连续浇筑（各后浇带分区间）。（1）基础模板：基础模板采用组合竹胶模，用钢管架支模牢固。（2）基础钢筋：严格按施工图和施工规范的要求进行钢筋加工、布置。为保证底板上层钢筋的正确位置，用三角叉钢筋固定上层钢筋。施工缝处的止水钢板也用钢筋头支撑牢固。（3）底板浇税：底板采用掺防水剂的聆进行浇筑，舲采用商品混凝士、用税泵机直接将舲泵送入模。用插入式振动器和平板式振动器进行振捣，底板舲一次连续浇捣完成，不再留横向施工缝。2.2.1.5地下室柱、舲墙和顶部梁、板施工地下室柱、舲墙和顶部梁、板施工均采用竹胶模，用钢管围楝作肋，直径14圆筋作拉筋，钢管支模。由于於墙、顶部梁、板处埋件和预留孔洞较多，在钢筋布置的同时要安放好埋件、木盒，封模前逐件检查。用预制的砂浆块绑扎在面筋与模板之间，保证钢筋的保护层厚度。固定边1围护结构4一大龙骨墙模板的铁丝不得穿过防水舲墙，用对拉螺栓固2一模板5一螺栓定模板时，在对拉螺栓中部要加焊止水环，止水3一小龙骨6一止水环环与螺栓必须满焊严密，拆模后要沿於结构边缘将螺栓割断。螺栓加焊止水环做法如右图。地下螺栓加焊止水环室柱、墙板和顶部梁、板的硅浇捣应一次完成，不得间歇。舲浇筑完成后及时养护。1一围护结构4大龙骨2模板5螺栓3一小龙骨6止水环螺栓加焊止水环2.2.2地下室卷材防水施工2.2.2.1施工工艺流程底面於垫层f永久保护墙施工一临时保护墙施工f底板垫层及保护墙找平层一底板及永久保护墙卷材铺贴-底板、永久及临时保护墙保护层的施工一侧壁找平层施工（地下室外墙浇筑完成后）一侧壁卷材铺贴一侧壁砖砌保护层施工2.2.2.2地下室防水施工要点：（1）防水材料、制品及配件必须满足规范规定及设计要求，符合相应技术标准。（2）施工中加强薄弱环节的施工管理，如细部构造部位、局部坑槽、预留口等，确保防水层的整体连续性。(3)施工期间，必须采取有效的排水措施，随时降低基坑内的地下水位，防止地表水流入基坑，保持地下水位低于施工面不小于500mm。(4)基层表面必须坚实、平整、不得有尖锐突出物，空鼓、松动、起砂和大于0.5mm的裂纹缺陷。防水层施工过程中和完成后均应分别采取保护措施。(5)防水工程必须由专业队伍施工，严禁非专业人员做防水施工。(6)地下管道、地漏、出入口、窗井等部位应有防倒灌措施。2. 2.2.3提高卷材防水质量的技术措施(1)当结构层因种种原因产生变形裂缝时，要求卷材有一定的延伸率来适应这种变菜，采用点粘、条粘、空铺的措施可以充分发挥卷材的延伸性能，有效的减少卷材被拉裂的可能性。(2)增加卷材附加层对变形较大、易遭破坏或易老化的部位，如变形缝、转角、三面角以及穿墙管道周围、地下出入口通道等处，均应铺设卷材附加层。(3)为使卷材防水层增强适应变形的能力，提高防水层的整体质量，在分格缝、穿墙管道周围、卷材搭接缝以及收头部位应做密封处理。2.3土方回填2.3.1回填土必须确保土质能满足质量要求，同时回填时应控制回填土的粒径和含水率，对含水率偏高的可采用翻松、晾晒或均匀掺入干土等措施，对于含水率偏低的可采用预先洒水湿润等措施。2.3.2每层虚铺土厚250mm,用打夯机夯实，达设计要求后，再铺第二层土。回填土每层至少夯打三遍，打夯应一夯压半夯，夯夯相连,纵横交叉，并且严禁采用水浇使土下沉的所谓“水夯”法。
