低压成套开关设备确认检验记录.docx

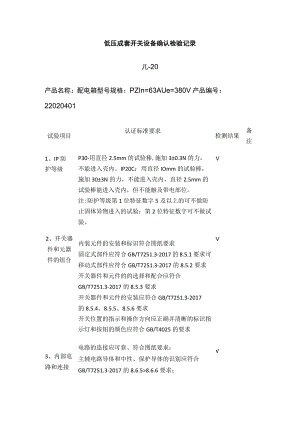

低压成套开关设备确认检验记录儿-20产品名称：配电箱型号规格：PZIn=63AUe=380V产品编号：22020401试验项目认证标准要求检测结果备注1、IP防护等级P30-用直径2.5mm的试验棒,施加3±0.3N的力，不能进入壳内。IP20C：用直径IOmm的试验棒，施加30±3N的力，不能进入壳内，直径2.5mm的试验棒能进入壳内，但不能触及带电部位。注:防护等级第1位特征数字5及以上的可不做防止固体异物进入的试验；第2位特征数字可不做试验。V2、开关器件和元器件的组合内装元件的安装和标识符合图纸要求固定式部件应符合GB/T7251.3-2017的8.5.1要求可移动式部件应符合GB/T7251.3-2017的8.5.2要求开关器件和元件的的选择和配合应符合GB/T7251.3-2017的8.5.3要求开关器件和元件的安装应符合GB/T7251.3-2017的8.5.4、8.5.5、8.5.6要求开关位置的指示和操作方向应正确并清晰的标识指示灯和按钮的颜色应符合GB/T4025的要求V3、内部电路和连接电路的连接应可靠、符合图纸要求；主辅电路导体和中性、保护导体的识别应符合GB/T7251.3-2017的8.6.5>8.6.6要求；主电路和辅助电路的设计、安装和导体选择应符合GB/T7251.3-2017的8.6.1-8.6.4要求和图纸的要求4、外接端子的数量、类型、标志、允许外接铜导线的截V导线端面积应符合图纸和GB/T7251.3-2017的8.8要求。子5、布线，铭牌应与型式试验报告内容一致操作性能和功各个电路和器件易于识别；标签应清晰耐用；如jQzlmZ能有随机文件,应符合GB/T7251.3-2017的6.2要求检查布线是否正确；必要时，通电操作试验，按设备的电气原理图要求进行模拟动作试验，试验结果应符合设计要求。V6、一致产品结构、参数、关键件等应符合证书及型式试V性验要求7、电气电气间隙5.5mm11间隙和爬电距爬电距离6.3mm13.5离8、绝缘电路与裸露导电部件之间每条电路对地标称电压1500M电阻验的绝缘电阻1000QVM证9、介电主电路的所有带电部分连接在一起与外露可P强度试导电部分施加电压：1890V±3%时间S.验主电路不同电位的每个带电部件和不同电位其他带电部分与连接在一起的外露可导电部分之间施加电压：1890V±3%时间S.P用金属箔包裹的整个绝缘手柄表面与带电部P分之间施加电压：2835V±3%时间时间S在外壳的外面包复一层能覆盖所有开孔和接P缝的金属箔，试验电压施加于这层金属箔和外壳内靠近开孔和接缝的相互连接的带电总件以及裸导电部件之间施加电压：2835V±3%,时间时间S10、机械1、对机械操作部件、连锁和锁，应无卡阻、有效；P操作试2、在成套设备安装好之后，操作循环50次。验结果判定合格注：L2,3、4、5、6、项合格划”,不合格划，7、8、项记录实际数据9.10通过则写P，未通过划X，综合结果一栏中合格划式，不合格划"X测试人：日期：
