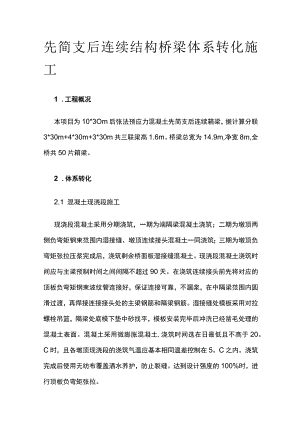

先简支后连续结构桥梁体系转化施工.docx

先简支后连续结构桥梁体系转化施工1 .工程概况本项目为10*3Om后张法预应力混凝土先简支后连续箱梁，据计算分联3*30m+4*30m+3*30m共三联梁高1.6m。桥梁总宽为14.9m,净宽8m,全桥共50片箱梁。2 .体系转化2.1 混凝土现浇段施工现浇段混凝土采用分期浇筑，一期为端隔梁混凝土浇筑；二期为墩顶两侧负弯矩钢束范围内湿接缝、墩顶连续接头混凝土一同浇筑；三期为墩顶负弯矩张拉压浆完成后，浇筑剩余桥面板湿接缝混凝土。现浇段混凝土浇筑时间应与主梁预制时间之间间隔不超过90天。在浇筑连续接头前先将对应的顶板负弯矩钢束波纹管连接好，保证连接可靠，不漏浆，在中隔梁范围内圆滑过渡，再焊接连接接头处的主梁钢筋和隔梁钢筋。湿接缝处模板采用对拉螺栓吊篮，隔梁处底模下垫中砂找平，模板安装完毕后冲洗已经凿毛处理的混凝土表面。混凝土采用微膨胀混凝土,浇筑时间选在日最低且不高于20。C时，且各墩顶现浇段的浇筑气温应基本相同温差控制在5。C之内。浇筑完成后使用无纺布覆盖洒水养护，防止裂缝。达到设计强度的100%时，进行顶板负弯矩张拉。2.2 顶板负弯矩预应力张拉在此工序中需要重点控制的主要是预制梁端顶板负弯矩预应力波纹管的预埋及顶板负弯矩固定端的钢束锚固。为保证连续接头处波纹管连接的顺直完好，预制梁顶板波纹管使用U型卡固定于钢筋骨架上，保证波纹管横、纵向位置不偏移；波纹管梁端预留长度不小于20cm,并及时保护起来，防止预留波纹管折断、破损、锈蚀，影响与临跨波纹管的连接。保护措施一般采用：首先用彩条布包裹起来，防止锈蚀，再将预留段波纹管与梁端预留钢筋绑在一起，防止在外力作用下波纹管折断、变形。当发生预留波纹管紧靠梁端面折断时，必须在梁端面凿进不小于5cm,将凿出的波纹管进行连接。顶板负弯矩固定端锚具采用BMI5-3、BMI5-4扁形锚具，在固定端槽口内先安装锚区螺旋筋，再在锚板外安装挤压头将钢束固定，最后安装排气管并保证波纹管通畅，满足压浆要求。预应力钢束的张拉采用双控一次两端同时、同步对称张拉。张拉时对预应力束中的每根预应力筋逐根张拉，同一墩顶预应力钢束张拉顺序按照由边梁向中梁对称、均匀张拉。张拉时必须保证千斤顶与工作锚的垂直,若张拉端槽口过浅需凿至工作深度，以防锚口损失过大甚至钢束断裂的发生。压浆完成后，校正张拉端槽口普通钢筋，采用相同直径钢筋电焊连接，连接完成后进行槽口混凝土浇筑。在对顶板负弯矩张拉后的箱梁上拱值进行观测后，发现变化很小(-0.10.2mm),基本上可以判断顶板负弯矩张拉对箱梁上拱值影响不大。2.3 支座拆除完成体系转化负弯矩钢束全部张拉完成、压浆、封锚后，由跨中向支点浇筑剩余部分的湿接缝，待强度达到设计要求后进行即可落梁，进行体系转换。支座拆除的核心是要保证梁体均匀、同步下降，支座共同受力。由一联两边跨开始对称向中跨落梁，对每个墩两侧对称进行，下落方法是打开砂箱外侧钢管预留螺栓，砂箱内干砂在梁重作用下自动流出，解除临时支座，完成体系转换。
