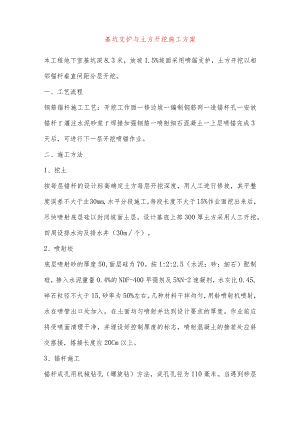

基坑支护与土方开挖施工方案.docx

基坑支护与土方开挖施工方案本工程地下室基坑深8.3米，放坡1.5%坡面采用喷锚支护，土方开挖以相邻锚杆垂直间距分层开挖。一、工艺流程钢筋锚杆施工工艺：开挖工作面一修边坡一编制钢筋网一造锚杆孔一安放锚杆f灌注水泥砂浆f焊接加强钢筋一喷射细石混凝土一上层喷锚完成3天后，可进行下一层开挖喷锚作业。二、施工方法1、挖土按每层锚杆的设计标高确定土方每层开挖深度，用人工进行修坡，其平整度误差不大于±30mm,水平分段施工，每段长度不大于15%作业面挖出来后，尽快喷射底层硅以封闭坡面土层。设计基底上部300厚土方采用人工开挖，四周设排水沟及排水井（30m个）。2、喷射校底层喷射砂的厚度50,面层硅为70。按1:2:2.5（水泥：砂：细石）配制硅，掺入水泥重量0.4%的NDF-400早强剂及5%N-2速凝剂，水灰比0.45,碎石粒径不大于15,砂率为50%左右。几种材料干拌均匀，用舲喷射机喷射，水在喷管出口处加入，在土面均匀喷射并达到设计要求的厚度。作业前应将受喷面清理干净，并埋设好控制厚度的标志，喷射混凝土的接茬处应斜交搭接，搭接长度应20Cm以上。3、锚杆施工锚杆成孔用机械钻孔（螺旋钻）方法，成孔孔径为110毫米。当遇到砂层容易坍孔时，采用泥浆护壁的方法成孔。按要求直径及长度制作锚杆，安装锚杆前，应用水冲洗至孔口流出清水为止。锚杆要按设计要求安设定位器，以确保其保护层厚度。用425#普硅水泥过筛调制浆液，注浆材料为1:1水泥砂浆，水灰比0.40.5,掺入0.4%的早强剂。灌浆采用底部注浆和安放排气管相结合的办法，用压浆泵将水泥浆经高压胶管压入拉杆管内注入锚孔，管端保持离底250500毫米，注浆压力0.4MPa,待浆液流出孔口，用水泥袋堵塞洞口，再用湿粘土封堵，注浆持压补灌，使锚孔内浆液充盈饱满。预应力锚杆张拉前先施加13KN锚拉力，使各部紧固伏贴和杆件完全平直，锚固体与台座混凝土强度均大于15Mpa时方可进行张拉，张拉至150KN时，保持15min,然后卸荷载至锁定荷载进行锁定作业。4、钢筋网施工按设计配筋分层制作面网及加强筋。要求钢筋网搭接2250毫米，在上层编网时要用打入法或弯折法预伸上下搭接钢筋。而加强筋的搭接和与锚头应用电焊联结。喷锚支护的底部可用加插垂直筋，锚入基底下不少于1m,钢筋上部与钢筋连接，喷细石於可直达基坑底下0.5m,以保持护壁底部土体稳定。5、基坑监测与边坡维护为保证基坑在开挖暴露期间的安全，保证邻近建筑物和周边管线的正常使用，根据我司的施工经验，结合XX地区一般的做法，本工程基坑支护监测内容有基坑坡顶水平位移和坡顶沉降，周围建筑物外观记录、周围管线观察等。通过监测取得数据，指导基坑工程施工安全。定期观察喷锚网碑是否有裂缝，锚头是否位移变形。A坡顶水平位移和坡顶沉降沿基坑坡顶，每隔10米设置观测点，固定后依次编号。分别用精密经纬仪和精密水准仪进行监测。测量频度：施工中每天测两次；若边坡不稳定，则应每隔2h测一次，其它时候每3天测一次。以第一天的测量数为原始数据，以后的读数与前读数之差，即为该次测读的位移值或沉降值，将各次测读值绘制时间位移曲线边坡稳定标准:每当支护一层后6-IOh边坡顶部位移和沉降不再增加，则边坡是稳定的。否则就是不稳定的，应立即增加支护或采取其他措施。边坡顶部容许水平位移25mm,容许沉降为50mmoB、周围建筑物外观记录开工前，请建设单位组织，监理单位与项目部参加，对附近建筑物作访问了解，看原建筑是否存有旧裂缝，如果发现应逐一记录，对裂缝取点用石膏饼法等封蔽观测，并拍照留底。还在建筑物的外角记上平水标志，定时进行访问和观测，记录可能发生的各种情况。施工期间，如果确有必要，将在周围建筑物建立沉降观测点，定时监测建筑物的沉降，并以此为依据计算沉降差和倾斜。C周围管线观察结合地面沉降观测密切注意管线和地面沉降的关系和变化情况。D数据分析当坡顶位移和沉降值，超出容许值时，说明基坑变形不正常，则应引起警觉，及时分析变形过大的原因及采取应对措施，如偏差值有加大趋势时，应及时提出抢险措施，从技术、人员、管理、物资等方面为抢险提供保证。邻近建筑物发现新裂缝，或旧裂缝有发展应加强观察,也应及时进行分析及采取果断的措施。E边坡维护当基坑支护及基坑土方开挖完成后，根据标书之要求，在保修期内进行维护，维护费用已包括在投标造价内。边坡维护结合信息化施工和抢险措施进行安排。加强对坡面坡脚排水沟集水井的清理维修工作，保持排水畅通，避免大量的地面水流入基坑内。
