某教学楼工程施工现场平面布置.docx

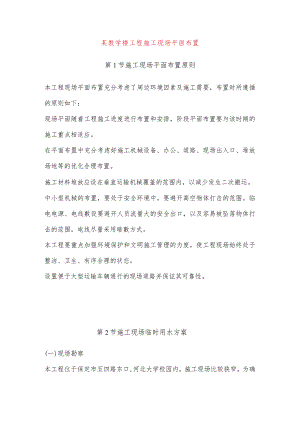

某教学楼工程施工现场平面布置第1节施工现场平面布置原则本工程现场平面布置充分考虑了周边环境因素及施工需要，布置时所遵循的原则如下：现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。在平面布置中充分考虑好施工机械设备、办公、道路、现场出入口、堆放场地等的优化合理布置。施工材料堆放应设在垂直运输机械覆盖的范围内，以减少发生二次搬运。中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。临电电源、电线敷设要避开人员流量大的安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。本工程要重点加强环境保护和文明施工管理的力度，使工程现场始终处于整洁、卫生、有序合理的状态。设置便于大型运输车辆通行的现场道路并保证其可靠性。第2节施工现场临时用水方案(一)现场勘察本工程位于保定市五四路东口,河北大学校园内，施工现场比较狭窄。为确保工程顺利进行，临时供水线路在布置上力求完善，以满足工程施工阶段用水量。本工程临时上水水源采用城市自来水。经潜水泵抽至水箱，通过加压泵送至管网至基本用水点。潜水泵功率为2.2kW,加压泵IIkW,水箱4X3X1.5m,底为8mm,立面6mm,顶为4三,里边为18根3m长，60角钢作筋，进水管070mm钢管，出水管为0100mm钢管，出水管上设置闸阀、止回阀和压力表。(二)施工现场基本用水点布置如下现场施工沿建筑物东西两侧和中间设三个供水点，搅拌站设1个、钢筋加工厂设1个、木材加工厂设1个、食堂设1个、同时为满足消防要求，木材加工厂、仓库共设3个消火栓。(三)水力计算给水管的管径，应根据设计秒流量临时管网能保证的水压和最不利处的配水点或消火栓所需的水压计算确定。现场临时用水布置：。施工现场临时供水计算O用水量计算D现场施工用水量计算ql=klQlNl/TlfK2/(8×3600)”一施工用水量L/s4/一未预计的施工用水系数(1.05L15)。/一每天砌筑量(以事物量单位33表示)200m/d7一施工用水定额(17002400)L/m7/一天数dt-每天工作班数施用水不均衡系数(1.05)据公式有q=L05X200×1700÷(3×1.05)÷(8×3600)=3.94(L/s)2)施工机械用水量计算q2=KlQ2N2V(8×3600)。"同一种机械台数(5台)心机械台班用水定额婚一机械用水不均衡系数(1.05)据上式有：q2=.05×5×1500×1.05÷(8×3600)=0.29(Ls)3)施工现场生活用水量计算q3=PlN3K4(t×X3600)/7一施工高峰昼夜人数(1000)回施工现场生活用水定额(2060L/人)段一施工现场生活用水不均衡系数(1.051.15)1.每天工作班数(取3班)据现场情况,3=1000×40×1.05÷(3×8×3600)=0.49(Ls)ql+q2+q3>.94+0.29+0.49=4.72(Ls),根据建筑施工规范要求，消防用水量为10Ls.应以消防用水量计算。最大配水管径计算d=QFlOOO。一耗水量(Ls)公配水管径管网中流速(1.2ms)据以上计算6L4×10÷(3.14×1,2×1000)4×10÷(14.3×2.1×1OOO)=O,1(m)所以取最大配水管径为DNlOO。根据工程最大用水量计算，现场设置DNlOO的入户管能满足用水量要求，可以按消防要求设置主要给水干管。沿现场布置DNlOO的管线，埋地敷设，沿施工现场设消火栓口，并配齐水龙带，做好明显标志。施工临时用水从DNlOO的管线上接出DN32的管线，分给到搅拌机、钢筋加工厂、木材加工厂等。(四)管道布置和敷设1 .为了不影响建筑期间供水，应从室外管网不同侧设两条引管。2 .给水管道的敷设不得妨碍生产操作，交通运输和建筑物的使用。给水埋地管道应避免布置在可能受重物压坏处，管道不得穿越生产设备基础。3 .工地排水沟与小区内排水系统相结合，为防止暴雨季节其他地面水涌入现场，在工地四周设置了排水沟。4 .临时水管铺设，有安装和明装。暗装埋地管道不得小于50OnInI,明管在冬季用6二50mm岩棉管壳保温，外缠玻璃布。5 .、管路布置详见临建平面布置图。三、施工现场临时用电方案D根据工程实际情况，所有主要电气设备如下：一路二路1 .吊塔47kW2台1.混凝土输送泵75kW1台2 .对焊机100kVA1台2.混凝土搅拌机24kW2台3 .小冷拉7.5kW1台3.卷扬机4.5kW2台4,弯曲机4.5kW2台4.电梯22kW2台5 .切断机4.5kW2台5.电焊机48kVA2台6 .电焊机45kVA2台电焊机32.5kVA2台电焊机32.5kVA2台6.水泵27kW1台7 .电锯4.5kW1台7.砂浆机5.5kW1台8 .照明15kW8.照明15kW9 .其他IOkW9.其他IOkW2）本工程电源取自建设单位配电室内，工地配电室设在现场西北面,采用树干-放射式供电方式，现场分两路供电，一路主供吊塔和钢筋加工厂等，二路主供搅拌站和电梯等，总分配电箱位置及线路走向见临电施工平面图。3）负荷计算及导线截面选择一路，所供用电设备有功计算负荷PjSl=225.IkW所供用电设备无功计算负荷EQJS/=270.12kW混合系数考虑为0.65PJS2225.l×0.65=146.3kWQz路27012X065=175.6kWSJS=PjsQJs2222÷=228.56kVA2IjS=SjS/3Ve=347A导线穿金属管查表得导线选择120mm的塑铜线,电压损耗校验。片PR+)x=172.038010)1.03=9.26V9(Ve3.146(×6.17506.0××1.0+××%5%44.210038026.9/%p=×=VeVV因此所选导线满足电压损耗要求。二路,所供用电设备有功计算负荷PJS1=229. 57kW所供用电设备无功计算负荷EQjSI=M5. 4kW混合系数考虑为0.65/7除229.5×0.65=149.12kWQj除275.4×0.65=179kVARSJS=PJSQJS2222÷=233kVA2IjS=SJS/3Ve=354A导线穿金属管查表得导线选择120mm的塑铜线，电压损耗校验：(Z7?+9x)(2.149×172.0×14.0+179×06.0×14.0)XIO3=13.6VVe3806.13K%=V/Ve100=%58.3P%5380因此所选导线满足电压损耗要求。4)技术措施(1)本工程严格采用三级配电两级保护，自配电室引至各分配电箱内设漏电保护器,分配电箱至用电设备做到一机一箱一闸一漏电。(2)导线采用塑铜线穿钢管和流体管埋地敷设，管线规格型号和各配电箱位置见临电施工平面图。(3)所有供电线路采用三相五线制和单相三线制，各配电箱和用电设备要有可靠的接地。(4)工作零线，保护零线引自配电室接地装置，在配电室和线路末端做重复接地，要求接地电阻实测WlOQ。(5)现场所有机械设备和电气设备安装及线路敷设必须符合建设工程施工现场供电安全规范。5)安全措施(1)凡电工人员进入现场必须穿绝缘鞋,戴安全帽，持证上岗，学员、实习人员须在持证电工监护指导下进行操作。(2)电工操作人员严格遵守临电有关安全法规，规程和制度，不得违章作业(3)供电负责人要认真做好临电巡视定期检查和隐患整改工作，及时准确地填写工作记录和规定的表格,并做好安全用电宣传工作。(4)架设临时线路和进行有危险作业时应完备审批手续，否则应拒绝施工，电气人员有权制止违章作业和违章指挥，确保把安全用电落到实处。6.电气防火措施（1）施工现场应注意防火,使用明火应打动火报告，并经有关人员同意方能动火,并有专人看护。（2）配电室需设置防火装置如干粉灭火器，不得放置易燃物品。（3）易燃物品需远离配电箱，严禁使用裸导线和有破漏的电线。（4）线路架设和照明器具安装距顶和易燃物要满足规定距离。（5）使用低压照明线路及电焊五次要使用绝缘导线，防止导线短接或其他导线物连接产生火花。（6）现场严禁使用碘鸨灯和电炉等取暖。四、施工现场临建设施布置（详见施工平面布置图）1 .现场办公室在施工现场的北侧设现场临时办公室。2 .警卫室在施工现场北侧设大门口一个，门口设警卫室。3 .厕所在施工现场南侧设置厕所，每天按时进行清扫，保证施工现场的文明施工。4 .现场道路、料场现场施工主要道路为环行硬化道路，路宽5m,为满足施工过程中大型运输车行驶的需要，铺100mln厚C20混凝土路面。由中间向两边放坡，料场地面铺石子。每天对道路进行洒水湿润，避免尘土飞扬。
