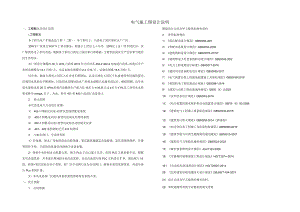

    电气施工图设计说明一、工程概况及设计范围I.工程概况本工程为水厂扩能改造工程(二期),本工程位于,白涛化工园区现有水厂厂区。建峰水厂原系为“816”军工项目服务,始建于上世纪七十年代。建峰化工总厂停军转民后,水厂陆续经过了多次改造,现服务于重庆白涛化工园区和白涛场镇,主要供给园区生产用水和当地居民生活用水。水厂原设计规模约30万m3d,上阶段2012年已针对其402-2.402-4水池进行改造,改造后生产水制水规模为13.1万吨/天,生活水制水规模为2.4万吨/天。总制水规模15.5万吨/天。近年来,随着白涛化工园区入住企业不断增加,以及白涛化工园区千亿新材料科技城的提出,区域用水需求也不断增加。目前用水高峰时段水厂的制水规模已近满负荷运行。根据预测,近年内需水量将达到20万nP/d,而现有设施的生产能力仅15.5万d,缺口达4.5万n?/d,且工业用水水质要求降至IomgzL以下。为此,特对401和402-1池进行改造设计。2 .设计范围本次改造电气专业设计范围:1) 402-1网格反应池+斜管沉淀池供配电系统2) 402-1网格反应池+斜管沉淀池室外照明系统3) 402-1网格反应池+斜管沉淀池自动控制及仪表4) 401、402池控制柜迁至410加药间。3 .与相关部门、专业的界面1)经复核,原水厂变电所供电负荷等级、变压器容量满足改造要求,高压系统的保护、计量等保持不变,只需修改原备用回路相关设备参数。2)现状中央控制室已配置完善,相关PLC子站已建立完毕,但因PLC主机容量不足,根据本次改造需求,并考虑后期4023池改造需要,本次改造需对原PLC主机进行扩容,增加端口10组,新增套沉淀池自控子系统,原厂区手动阀门改为自动阀门,随着未来的发展需求,再逐步进行PLe系统扩建。3)本次改造原厂区通讯及监控系统保持原有系统不变。二、设计依据1 .合同依据根据设计合同及甲方提供的相关资料2 .采用标准规范1)低压配电设计规范GB50054-20I12)供配电系统设计规范GB50052-20093)建筑物防雷设计规范GB5OO57-2O1O4)建筑物电子信息系统防宙设计规范GB50343-20I25)电力工程电缆设计标准GB50217-20186)通用用电设备配电设计规范GB50055-20117)电气装置安装工程接地装置施工及验收规范GB50169-20168)建筑机电工程抗震设计规范GB50981-20149)建筑与市政工程抗震通用规范GB55(X)2-202110)室外给水设计规范GB500I3-201811)电力装置的继电保护和自动装置设计规范GBT5(X)62-200812)建筑电气工程施工质量验收规范GB5O3O3-2O1513)建筑设计防火规范GB500I6-2014(2018版)14)自动化仪表工程施工及质量验收规范GB50093-201315)建筑节能与可再生能源利用通用规范GB55015-202116)建筑电气与智能化通用规范GB55024-202217)城市夜景照明设计规范JGJ/T163-200818)可编程控制器系统工程设计规范HG207-201419)自动化仪表选型设计规范HG/T20507-201420)民用建筑电线电缆防火设计规范DBJ50/T-164-202121)设计合同及甲方提供的相关资料。22)本院道路等其他专业提供的相关资料3 .上阶段审查意见及执行情况2022年8月29日下午,在惠源水务公司四楼会议室召开了水厂扩能改造工程(二期)可研内部评审会,各参会人员针对水厂扩能改造工程(二期)可研进行了认真评审并提出了在本次改造的网格反应池+斜管沉淀池增设台配电箱I-APl,为两台吸泥机供电,吸泥机自带控制箱(厂家配套)。本工程低压配电系统采用TN-S系统。低压线路:电缆选用交联聚乙烯绝缘电力电缆YJV-0.6lkV,线路穿金属管敷设时明敷于潮湿场所或埋地敷设时最小不得小于2.0mm,干燥场所最小不得小于1.5mm。平面图中所有回路均按回路单独穿管,不同支路不应共管敷设。各回路N、PE线均从箱内引出。5 .电能计置现状已在变电所低压柜设置多功能仪表进行计量,本次设计不再单独设置计量系统。6 .室外配电及弱电管线敷设路由改造现状斜管沉淀池东侧有大量强、弱电管线架空敷设,管线混乱影响观感,本次改造原402-k402-3池上方架空敷设的电缆、控制线,给网格反应池+斜管沉淀池使用线路改为沿池侧壁强、弱电桥架敷设,其余管线沿新建电缆沟敷设。室外桥架采用不锈钢产品。6.防雷及接地1)防雷根据建筑物防雷设计规范的要求,重庆地区的平均雷暴日为36da,经计算本建筑的年预计雷击次数为0.0356次a,小于0.05次a,达不到第三类防雷建筑物要求,无需作防雷接闪。2)接地网格反应池+斜管沉淀池利用现状接地系统,接地装置利用桩基、承台及地梁内钢筋网可靠焊接连通形成基础接地网。低压配电接地型式采用TN-S系统。本工程防宙接地与安全电接地共用接地体,并作总等电位联结,在入户进线箱处设置总等电位联结箱,由于为联合接地系统,要求接地电阻不大于1欧姆,实测不满足要求增设人工接地极。进出建筑物的金属管道采用40x4不锈钢(304)扁钢与接地网相连。设置总等电位联结,要求建筑物内所有电气设备不带电金属外壳,各种金属支架,进出建筑物的各种金属总管,PE干线、强、弱电井接地干线,建筑物金属构件等应进行总等电位联结。总等电位联结线采用BV电线或热镀锌扁钢,等电位联结应通过等电位卡子、接线鼻子或抱箍,不允许在金属管道上焊接。审查意见,电气专业意见及执行情况如下:I)同意设PLC独立工程站,位置建议放置在402-3池进口阀门井内。回熨:据审查意见修改,将PLCl柜移至402-3池进口阀门井内。2)照明是否还有其他更优化的方案?15米高照明灯杆,后续维修如何考虑?回熨:因沉淀池高于道路4米左右,原灯杆因高度低导致照明效果差,本次设计采用15米灯杆,能很好改善照明质量,且能改善蚊虫问题。后期的检维修、更换可考虑采用15m液压升降检修梯。3)所有电动阀、电磁阀和搅拌器用电单独从市电中取,并请设计方仔细核对电动阀、电磁阀和搅拌器启动时的启动电流,并以此更改对应空开的规格。回复:据审查意见修改,电动阀、电磁阀单独从就近配电箱配电并按启动电流校核选择断路器规格,按工艺核实,本次设计取消设置搅拌器。4)UPS的工作方式为并联在电路中,并且满足连接的用电设备在无市电情况下工作时间延长。回复:已设置UPS电源,用电设备在无市电情况下工作时间延长30分钟:UPS电源无法与主回路并联,切换时间不满足供电要求。5)控制柜中继电器选择小型插拔式中间继电器。回复:据审查意见修改,在材料表中明确中间维电器选择小型插拔式中间继电器。三、网格反应池+斜管沉淀池供配电系统1 .供电电源及负荷分级根据相关设计规范,水厂用电定为二级负荷,原水厂变电所采用两回高压电源供电,满足供电负荷等级要求。2 .负荷计算本次改造在网格反应池+斜管沉淀池增设两台吸泥机,每台功率25kW,吸泥机总功率50kW;新增照明及插座负荷6kW,控制系统及阀门用电负荷14kW,总计用电安装功率70kW°3 .变电所经复核,原水厂变电所供电负荷等级、变压器容量满足改造要求,高压系统的保护、计量等保持不变,只需将原备用回路3AT5出线开关整定值改为125A,电流互感器规格改为150/5A,出线电缆改为YJV4x70+lx35.4 .配电2)本工程设置专用PE线,采用熔断器作接地故障保护,为提高末端单相接地故障电流,满足熔断器灵敏度校验,PE线采用与相、零线同截面的铜芯线,且同管敷设。另外,为防止故障电压沿专用PE线串接,设重复接地:沿灯杆全线通长敷设一根40x4热镀锌接地扁钢为灯具、灯杆作保护接地。采用12热镀锌圆钢将灯杆埋地螺栓与热镀锌扁钢可靠焊接。接地扁钢除在线路首端、末端、分支点处设重复接地极外,还要求每隔100J50m再设重复接地,接地极采用L50X5热镀锌角钢,2.5m长,埋深不小于0.8m。接地极要求靠近灯杆设置,灯杆基础钢筋、扁钢、灯杆、基座等金属体均应与PE线可靠连接。要求接地电阻不大于4欧,不满足要求时则增加人工接地极,在特殊地段配合加降阻剂,具体做法详国标图集I4D5O417页。3)电气装理的下列金属部分,均应与PE线可靠电气连接。变压器、配电柜(箱、盘)等的金属底座或外壳。室内外配电装置的金属构架及靠近带电部位的金属遮栏和金属门;电力电缆的金属护套、接线盒和保护管:路灯的金属杆塔;其它因绝缘破坏可能使其带电的外露导体。4 .接触电压的控制与保护1)在每个照明出线回路设置断路器对回路故障予以隔离:在每个单灯回路相线设置单相熔断器对单灯故障予以隔离。2)为提高末端单相接地故障电流,满足熔断器灵敏度校验,相线与零线等截面配置。5 .末端短路电流的控制与保护设计采用与相线等截面的铜芯电缆作为接地PE线,以提高回路末端发生单相短路接地故障电流,其保护器灵敏度校验均满足要求。6 .电缆分支方式的选择与要求灯具分支线与供电干线的接线方式采用绝缘防水穿刺线夹分线方式。7 .结构安全措施与要求路面灯杆基础应置于原状土上,低杆路灯地基承载力大于120kPa,中杆灯地基承载力大于150kPa高杆灯地基承载力大于200kPa,如遇不良地质上层应进行地基处理。路灯基础周围采用素土夯实,密实度要求不低于95%。8 .其它安全措施水平敷设的金属电缆桥架及其支架,除各段桥架间采用4mn的编织铜线相连外,均采用25x4热镀锌扁钢作接地干线沿支架与桥架平行敷设,该接地干线全长不少于两处接地,并与总等电位端子箱相连。桥架全长不大于30m时,不少于两处与接地干线连接;全长大于30m时,每隔20m增加一个连接点,且始端、终端均可靠连接。所有连接均通过螺栓连接(平面图上不再一一表示)。所有保护线(PE)严禁断开,若必须断开时,则应采用压接或焊接方式进行连接。不间断电源输出端的中性线,必须与由接地装置直接引入的接地干线连接,做重复接地。四、网格反应池+斜管沉淀池室外照明系统1 .照明设计根据现场要求,现状402-2池西侧5部单臂灯杆改为双臂灯杆,电源及控制就近接自原402-4池路灯。照明采用截光型LED灯具,灯具功率因数达0.9以上,灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54。光源采用LED,要求显示指数大于等于60,色温35OOK。色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012。在标称工作状态下,灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%o灯具效能120lmW,配套相应高导热系数的散热主题等附件,灯具采用分体式。外观颜色应采用建设方指定的颜色。道路照明供电干线采用YJV0.6lkV交联聚乙烯绝缘、聚氯乙烯护套铜芯单芯电缆,由供电干线引上至灯具的分支线采用BVV-3X2.5的绝缘护套导线。为平衡三相负荷,灯具接线采用LI、L2、L3、Ll、L2、L3三相跳跃式接线。灯具分支线与供电干线的接线方式采用线夹分线方式。每灯杆及管线过街处设置检查井,所有的电缆连接必须在检查井内完成,保护管内不得有电缆接头。在每一检查井内的电缆应留有05米长的余量。2 .防雷及过电压保护措施与要求本工程照明电源配电箱在低压开关进线侧设置过电压保护装置,以防止大气过电压对电气设备的损害。3 .接地型式的选择与要求1)低压配电系统采用TN-S接地型式,N线与PE线在箱变中性点接地后完全分开。1)总体要求为了及时准确地掌握进出水质及其变化过程,监测和控制水厂处理流程的各个生产环节,改善操作环境,提高管理水平,全厂仪表设计和选型遵循以下原则:能准确、全面的反映水厂厂水质参数和水量情况。能准确、全面的反映水厂厂的处理效果。检测参与控制的各种水质参数和物理参数。户外传感器和变送器要符合防护等级的要求IP68至IP65,变送器要安装在现场保护箱内,保护箱要带有显示窗口,户外保护箱的保护等级为IP65。采用技术先进的数显式电动仪表,水质分析仪表具有探头自清洗装置。满足检测和控制系统的要求,检测仪表要有过压保护装置。传感器与变送器之间信号连续,变送器输出420mA标准信号,并且隔离,并提供继电器触点用于控制。输出的接点容量23A。模拟量输出与测量范围成线性比例。所有变送器应有公制计量单位的刻度和LED数字显示,可与传感器体式或分体安装。仪表设计应提供维修和校验的方便,所有部件应有通用性和互换性。所选用的仪表必须是成套配备,包括仪表本身及所有安装所需的各种附件以及连接线。2)安装位置仪表安装位置应能实时准确的反应采样点状况,避免采样数据有较大的滞后,要便于观测和维护。仪表的检测信号和供电电源按集中安装的位置归属于相应的PLC控制站。仪表的采样水尽量利用原有水力水头,采用PE管沿墙或池壁敷设引接,避免使用采样泵,减少故障环节。采样泵信号采集应送至PLC。4 .设备控制要求在PLC监控系统设计中采用两种控制方式,即现场PLC控制和PLC自动控制。现场控制是在单元PLC操作显示终端键控操作(如泵倜一步化开停.自动控制是自控系统根据各种工艺参数检测值和状态,按照预定控制程序自动完成特定功能的控制方式(如单格滤池控制)。两种控制方式可在各控制分站操作显示终端上转换,以满足实际工作中调试、检修和自动正常运行的需要。1)本工程所有非碎中钢质材料均需采用热镀锌产品,所有金属焊接部位均应进行防腐处理。2)灯具防护等级不应低于IP65,灯具电气腔的防护等级不应低于IP43。五、自动控制及仪表1 .设计原则为确保各生产环节的合理运行,保证出水水质,提高供水安全可靠性,降低能耗,降低药耗,降低生产成本,提高水厂的整体管理水平,本次改造本着“简捷、安全、实用、可靠”的原则,建立一套由PLC和工业级上位计算机组成的具有开放性、实时多任务的集散型监控及数据采集系统,同时增设必要的仪器仪表,新增自控系统具备连锁报警功能。其中PLC主耍完成数据的采集和设备的控制功能,上位计算机主要完成数据通信、网络管理、人机界面和数据处理的功能,从而实现分级控制。第级为各处理构筑物运行的自动控制,第二级为全厂性的运转调度和检测监控。同时,充分考虑今后水厂内整个自动控制系统作为建峰总厂企业信息管理系统的部分与其它系统的衔接,预留第三级控制接口。2 .自控系统结构和功能现状水厂自动化监控系统由取水自控子系统、加氯加药白控子系统、预沉池沉淀池自控子系统、滤池反冲洗自控子系统、加压泵房自控子系统和水厂中心控制室等子系统组成。现状中央控制室已配置完善,相关PLC子站已建立完毕,但因PLC主机容量不足,根据本次改造需求,并考虑后期402-3池改造需要,本次改造需对原PLC主机进行扩容,增加端口10组,新增一套沉淀池自控子系统,原厂区手动阀门改为自动阀门,随着未来的发展需求,再逐步进行PLC系统扩建。沉淀子系统:沉淀子系统包括沉淀池和反应池的排泥。所有水力排泥阀均采用电磁二位二通阀控制启闭阀门。排泥系统设PLC套(ECU402-1),交流稳压源1台,手/自动控制柜套,24V直流稳压电源一台,放置于410加药间。排泥系统可分为现场控制和远程控制。现场控制时,由操作人员在现场根据手/自动控制柜上的开关进行人工手动开闭排泥阀门。远程控制时,为手动控制方式,由中控制室操作人员在监控计算机模拟图上通过点击鼠标来手动控制排泥阀门开闭(开/闭/开启时间间隔设定)。在中控室监控机上可以看到各设定值,并可以在线人为修改设定值。3 .仪表的设计与选型7.数据通信网络形式及类型根据甲方要求,将现状401、402池控制柜迁至410加药间内,控制设备及仪表以现场实际为准,控制电缆重新布线,安装好之后需自控厂家重新调试,满足相关控制要求。六、设备选择配电箱选型参见系统图。水泵控制箱及其配电、控制线路由设备的中标厂家配套提供。室外的照明配电箱、动力配电箱、控制箱、隔离开关箱,防护等级为IP65O电动机、交流接触器和照明产品的能效水平应高于能效限定值或能效等线3级的要求。水泵采取节能自动控制措施。七、导体的选型及敷设低压线路:电缆选用交联聚乙烯绝缘电力电缆YJV-0.6lkV.控制电缆:KVVP22-500铠装全塑屏蔽电缆。模拟信号用电缆选用DJYPV22型铠装对绞屏蔽电缆。线路穿金属管敷设时,采用SC管保护,金属管内、外壁均需做防腐处理。线路穿管敷设当线路较长或有弯时,应设过路盒(箱),两个拉线点之间的距离应符合以下要求:a、无弯的管路,不超过30m;b、两个拉线点之间有一个转弯时,不超过20m:c、两个拉线点之间有两个转弯时,不超过15m:d、两个拉线点之间有三个转弯时,不超过8m。明敷管线,必须经角钢支架用管卡固定敷设,支架间距见下表(米)管径(mm)15-2025-3240-507(MoOSC管1.52.02.53.5JDG管1.01.52.0PVC-U1.01.52.02.0电线穿管管径除图一注明者外,按下表选择管径:电线截面二三根四根五根六根七八根SCJDGPVC-USCJDGPVC-USCJDGPVC-USCJDGPVC-USCJDGPVC-U1.01515161516162016162020202520201.51515162020202020202020202525252.5152020202020202525252525252532自动化系统的高效、安全运行离不开可靠、完善的电源系统。现场控制站的设备由高质量的在线式不间断电源(UPS)提供。5 .数据通信网络形式及类型本工程网络体系拟采用主干传输网千兆单模光纤以太网。网络拓扑结构为环形,支持1EEE802.3规约和标准的TCP/IP协议。具备划分VLAN(虚拟局域网)功能,将不同的应用进行隔离;拥有流量控制等功能,确保工业数据的实时性和安全性。厂内的各种控制设备通过工业级以太网络进行无缝连接,实现数据的高速传输和实时控制。现场的PLC控制信号通过PLC的以太网模块端口与现场的工业以太网交换机相接,控制方式采用“全开放全分布”方式。拓扑形式以便于系统今后的扩展。现场控制站和远程I/O站的控制系统之间通过高确定性、高实时性、开放的现场总线相连。现场总线是用于现场设备与控制室控制系统之间的一种全数字化、双向、多站的串行通信的数据总线。开放的、统一的全数字网络通信技术实现了现场设备的互联,将控制站、可通信智能现场设备接入自控通讯网络,是自动化技术发展的必然趋势。数字化的现场级通讯网络节省了传统接线所需的大量控制电缆,开放的网络系统便于系统扩展。控制系统网络介质采用单模铠装光纤电缆,网络光纤通信电缆可不受电缆间距限制敷设于电缆沟或电缆桥架中,以避免通信电缆受到电力电缆的电磁干扰和防止雷电波沿通信电缆窜入损坏自控系统。6 .自控系统防雷接地系统防雷通过在设备电源和仪表信号处设置避雷器并通过接地系统的等电位连接,以达到最佳的防雷效果。本工程采取防直击雷和防感应雷的措施:1)在由AC220V电源供电的检测仪表,每套PLC及中控室UPS的电源端加装电源避雷器,以抑制出现在电力网络中的暂态浪涌电压和吸收暂态浪涌电压能量,在保障供电连续的条件下,使仪表、PLC终端及中控室主机等主要设备免受过电压的干扰和侵害。2)在检测仪表420mADC信号的输出端和PLC终端机的模拟量输入端加装信号避雷器,以抑制信号回路的雷电干扰。现场站之间及与中控室之间的计算机采用光缆传输信号,雷电信号不会窜入,不用采取避雷措施。3)所有仪表与计算机系统设备的外壳均要安全接地,接地电阻Wl仪表信号电缆(双绞解蔽电缆)的屏蔽层应在PLC终端机侧可靠接地。九、抗震设计本工程所处地区的抗震设防烈度为6度,按规范要求机电工程应进行抗震设计。建筑机电工程设施抗震设计应以建筑结构设计为基准,对与建筑结构的连接件应采取措施进行设防。对垂力不大于1.8kN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道,可不进行设防。需进行抗震设防的大于1.8kN的电气设备包含以下内容:1)悬吊管道中重力大于1.8kN的设备;2)对于内径大于等于60mm的电气配管及重力大于等于150Nm的电缆梯架、电缆槽盒、母线槽。1.设备安装蓄电池、电力电容器的安装设计要求:1)蓄电池应安装在抗震架上:2)蓄电池间连线应采用柔性导体连接,端电池采用电缆作为引出线;3)蓄电池安装重心较高时,应采取防止倾倒措施;4)电力电容器应固定在支架上,其引线采用软导体。当采用硬母线连接时,应装设伸缩节装置。配电箱(柜)、通信设备的安装设计符合下列规定:1)配电箱(柜)、通信设备的安装螺栓或焊接强度满足抗震要求:2)靠墙安装的配电柜、通信设备机柜底部安装牢固。当底部安装螺栓或焊接强度不够时,将顶部与墙壁进行连接:3)当配电柜、通信设备柜等非靠墙落地安装时,根部采用金属膨张螺栓或焊接的固定方式。当8度或9度时,可将几个柜在重心位置以上连成整体:4)壁式安装的配电箱与墙壁之间采用金属膨胀螺栓连接;5)配电箱(柜)、通信设备机柜内的元器件考虑与支撑结构间的相互作用,元器件之间采用软连接,接线处做防震处理:6)配电箱(柜)面上的仪表与柜体组装牢固。配电导体要求:1)本项目配电导体采用电缆、电线;2)当硬母线直线段长度大于80In时,应每50m设置伸缩节;I420I20I20120I25I25252532253225323232梯架、托盘、槽盒水平安装时,除注明者外,底距地原则上不低于2.5m,支架间距不大于1.5m;垂直敷设时,支架间距不大于2m。平面图中所注安装高度为最低高度,安装时需根据现场情况,若上部无设备应尽量往上抬,但应满足安装电缆所需空间。在吊顶内安装时,槽盒底距吊顶龙骨应大于50mm。梯架、托盘、槽盒需经制造厂实地踏勘后,方可进行订货和安装。固定用的支、吊架,通过金属膨胀螺栓进行安装。施工时,应注意与其他专业的配合。所有敷设型式的线路在穿越伸缩缝、沉降缝时,均应按国家、地方标准图集中有关做法施工。平面图中所有回路均按回路单独穿管,不同支路不应共管敷设。各回路N、PE线均从箱内引出。电缆线芯、电线颜色的选择:相线(LI、L2、L3三相)分别采用黄、绿、红色,中性线N采用淡蓝色,保护线PE采用黄绿相间色。八、节能设计1 .光源、电器的选择:灯具效能标准及选择照明光源采用光效高、寿命长、功耗低、超宽环境适应温度的LED路灯。2 .配光曲线的选择与要求灯具光学器件采用宽配光(提供配光曲线图),配光曲线平滑,光线在地面分布均匀,不得有明暗区别。3 .照明管理和控制措施道路照明灯具采用智能照明控制方式,所有灯具均可根据时钟和照度自动调节亮度,下半夜关闭半夜灯节能运行。4 .无功补偿变电所低压侧设置集中无功补偿装置,使IOkV侧功率因数在0.95以上。照明采用LED灯具,功率因数不应小于0.9。5 .电气设备电动机、交流接触谣和照明产品的能效水平应高于能效限定值或能效等级3级的要求。6 .导体选择线路尽可能减少导线长度,尽量选用电阻率P较小的导线,如铜芯导线。在满足载流量,热稳定,保护配合及电压降要求的前提下,按经济电流选择电缆截面。必须具备3C认证:必须满足与产品相关的国家标准;消防产品应具有入网许可证。为方便设计,所选设备型号仅供参考,招标所确定的设备规格、性能等技术指标,不应低于设计图纸的耍求,并报设计审核。所有设备确定厂家后均需建设、施工、设计、监理四方进行技术交底。施工时请与土建密切配合,当多根管线集中埋于墙内引上,或穿梁时,需经结构专业设计人员确认。根据国务院颁发的建设工程质量管理条例,建设方、施工单位应做到:本设计文件需报县级以上人民政府建设行政主管部门或其他有关部门、施工图审图部门审查批准后,方可使用。建设方应提供电源等市政原始资料,原始资料必须真实、准确、齐全。由各单位采购的设备、材料,应保证符合设计文件及合同的要求。施工单位必须按照工程设计图纸和施工技术标准施工,不能自行修改工程设计。施工单位在施工过程中发现设计文件和图纸有差错的,应当及时提出意见和建议。建设工程竣工验收时,必须具备设计单位签署的质量合格文件。本项目相关的国家建筑标准设计图集:12D101-511OkV及以下电缆敷设15D202-3UPS与EPS电源装置的设计与安装;D500-D502防雷与接地上册(2016年合订本)、D5O3-D5O5防雷与接地下册(2016年合订本)D800-1-7民用建筑电气设计与施工(2008年合订本)D702-13常用低压配电设备及灯具安装(2004年合订本)16D3O3-3常用水泵控制电路图线路敷设方式敷设方式标注符号敷设方式标注符号沿墙暗敷WC沿电缆沟敷设TC沿墙明敷WE直接埋设DB沿墙面敷设WS热浸镀锌厚壁焊接钢管SC沿楼顶板暗敷CC无增塑刚性塑料管PVC沿楼顶板明敷CE套接素定式钢管JDG3)在电缆桥架、电缆槽盒内敷设的缆线在引进、引出和转弯处,应在长度上留有余量;4)接地线应采取防止地震时被切断的措施。引入建筑物的电气管路敷设要求:1)当进户井贴邻建筑物设置时,缆线应在井中留有余量;2)进户套管与引入管之间的间隙应采用柔性防腐、防水材料密封。电气管路穿越抗震缝时采取下列抗薇措施:1)金属导管、刚性塑料导管应在抗震缝两侧各设置一个柔性管接头;2)电缆梯架、电缆槽盒、母线槽在抗震缝两侧应设置伸缩节:3)抗震健的两端应设置抗震支撑节点并与结构可靠连接。电气管路敷设要求:1)当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时,应使用刚性托架或支架固定。特殊情况下必须使用吊架时,应安装横向防晃吊架:2)当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时,其缝隙采用柔性防火封堵材料封堵,并在贯穿部位附近设置抗震支撑;3)金属导管、刚性塑料导管的直线段部分每隔30m应设置伸缩节。配电装置至用电设备间连线要求:1)采用软导体:2)当采用穿金属导管、刚性塑料导管敷设时,进口处转为挠性线管过渡:3)当采用电缆梯架或电缆槽盒敷设时,进口处转为挠性线管过渡。电气各系统的抗震设防设计由业主选择专业公司负责,深化方案报设计院审核。2.地下管道设计要求,1)地下或半地下砌体结构,砖砌体强度等线不应低于MUIO,块石砌体强度等级不应低于MU20;砌筑砂浆应采用水泥砂浆,强度等级不应低于M7.5。2)地下管道的混凝土强度等级不应低于C25;构造柱、芯柱、圈梁及其他各类构建的混凝土强度等级不应低于C25十、其他凡与施工有关而本说明未及之处,参见国家、地方标准图集及现行国家标准建筑电气工程施工质量验收规范GB5O3O3进行或与设计院协商解决。本项田所选设备、材料必须具有国家级检测中心的检测合格证书;需经强制性认证的,10低压铜芯电线ZR-BV-3X2.5米60低压铜芯电线ZR-BV-3X4米15U室外壁灯,lx40W,IP65矗12室外防激开关,IP65个一PLC控制1PLC站扩容点位组1021x4芯单模室外光缆米4003PLC现场控制箱(带IKVA30tnin以上UPS)套14电磁阀箱台4防护等级1P655浊度仪,带电源、信号防雷及过电压保护器台1防护等级IP656流量计,DN40,LOMpa,电压AC220V,功率20W,带信号防雷及过电压保护器台4防护等级IP657电动媒阀控制新台8防护等级IP65,厂家配套8交换机8电U,工业级,24Y供电,导轨安装台19光纤收发器电/光,100MbPS,工业级,24V供电,导轨安装,1光1电对1新建10控制电缆KVVP22-450750V-3xl.5米4700控制电缆KVVP22-450750V-5xl.5米1240控制电缆KVVP22-450750V-7xl.5米220控制电缆KVVP22-150750V-8xl.5米124011控制电缆DJYVP22-1x2x1.5米466012保护管(热镀锌钢管)SC25米900原PLC控制箱回路迁改13控制电缆KVVP22-450750V-2xl.0米10000控制电缆KVVP22450/750V10x1.0米380014控制电缆DJYVp222x1.0米4660控制电缆DJYVP22-Ixl.0米1300控制电缆DJYVp2210x1.0米315015保护管(热镀锌钢管)SC25米203516原PLC控制箱迁改套2三室外照明1能臂路灯(IP65),高度H=8m+6m,灯林lm+lm,仰角10度,15OW+15OWLED套51P65,带节能电器附件、单灯控制器2手孔井,400x400个53路灯基础,1000x1000x2000个54低压钢芯电缆YJV-O.6lKV-3x6米1305低压绝缘护套线BVV-3x2.5米75用于灯具引上线,电缆各相线、中性线和沿地面暗敷FC低压流体输送用焊接钢管SS沿地面明敷FE沿槽盒敷设CT十一、电气工程量表序号工程或费用名称单位工程数S备注配电1新建室外电缆沟600x800三米2602新建手孔井800x800xlOOOmm个113热镀锌扁钢70x4米5204电力套管CPVCI67米965吸泥机控制箱(厂家配套)套2防护等级IP656室外不锈钢桥架-200x100米700740x40x4角钢支架300Mb热镀锌个6758N50X50X5热镀锌角钢,长25m套109热镀锌钢管SC50米12010热镀锌钢管SC25米50011热镀锌钢管SClOO米2012低压铜芯电缆YJV-0.6lKV-4x70+lx35米38013低压铜芯电缆YJV-O.6lKV-4x25+lx6米20014低压铜芯铠装电缆YJV22-0.6lKV-3x4米153015拆除现状电杆根716热镀锌扁钠-25x4米70017室外壁灯,lx40W,IP65相18室外防溅开关,IP65皤一工程站房1配电箱套1防护等级IP302双管LED灯,AC220V,2xl8W,>2x1800Im盏43双联开关,AC220V.IOA个14插座,AC220V,IOA个25柜式空调插座,AC220V,16A个16总等电位端子箱个17热镀锌扁钢-40x4米208室内电缆沟600x800mm米3.69热镀锌钢管SC150米40热镀锌钢管SC25米15热镀锌钢管SC20米60保护线颜色应加以区分6PVC-U电力管UPVC5O米3908热镀锌扁钢70x4米130用作重复接地水平连接体9重熨接地装置N5OX5OX5热镀锌角钢,长2.5m套3用作垂直接地极10室外壁灯,lx40W.1P65蠡5H室外防激开关,IP65个512低压铜芯电线ZR-BV-3X6米20013热镀锌钢管SC32米6014挖方方方200土石比暂定2:8,按实计量15填方立方米120按实计量16C25混凝上包封及蛰层立方米50按实计量注:L本工程量表仅作为工程预算参考,实际发生量以施工现场核实为准。
