消失模铸造缺陷产生的原因及解决措施.docx

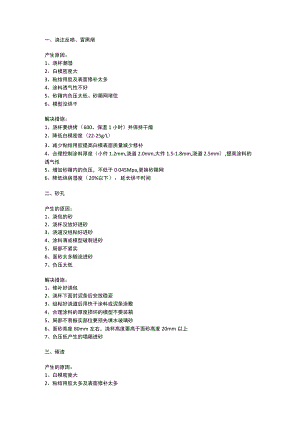

一、浇注反喷、冒黑烟产生原因：1、浇杯潮湿2、白模密度大3、粘结用胶及表面修补太多4、涂料透气性不好5、砂箱内负压太低、砂箱网堵住6、模型没烘干解决措施：1、浇杯要烘烤（600。保温1小时）并保持干燥2、降低白模密度（22-25gL）3、减少粘结用胶提高白模表面质量减少修补4、合理控制涂料厚度（小件1.2mm,浇道2.0mm,大件1.5-1.8mm,浇道2.5mm）,提高涂料的透气性5、增加砂箱内的负压，不低于0045Mpa,更换砂箱网6、降低烘房湿度（20%以下），延长烘干时间二、砂孔产生的原因：1、浇包的砂2、浇杯没放好进砂3、浇道没组粘好进砂4、涂料薄或模型破裂进砂5、局部不紧实6、面砂太多随流进砂7、负压太低解决措施：1、修补好浇包2、浇杯下面封泥条后安放稳妥3、组粘好浇道后用快干涂料或泥条涂敷4、合理涂料的厚度损坏的模型不要装箱5、局部不易振实部位要预先填水玻璃砂6、面砂高度80mm左右，浇杯高度要高于面砂高度20mm以上7、负压低产生的塌箱进砂三、碳渣产生的原因：1、白模密度大2、粘结用胶太多及表面修补太多3、砂箱内负压低抽气率低4、浇注温度低5、涂料透气性差6、成分或球化孕育不当7、浇注速度没控制好8、白模气化后残渣多9、工艺不合理解决措施：1、降低白模密度2、提高白模表面质量减少修补量及粘结胶量3、增加砂箱内负压提高抽气率反喷会产生碳渣4、提高浇注温度，减少浇注过程温度损失5、合理化碳含量控制铸钢表面增碳6、合理涂料的透气性7、合理控制铸件成分及提高球化孕育效果8、合理浇注速度使其快速充型9、模型按要求烘干10、选用共聚料IL合理工艺尽量采取顶注方式，铸钢先烧后浇四、涂料产生的缺陷：1、涂料孔洞2、强度不够3、涂料不干4、涂料易返潮5、涂料透气性6、耐火度7、涂料厚度8、涂料变质解决措施：2、提高涂料1、局部不易振实部位及尖角部位涂料脱落造成的涂料孔（一般伴随有砂孔）的常温高温强度防止变形粘砂等缺陷3、确保涂料干燥4、涂料配制合理注意返潮5、合理涂料透气性6、耐火度高涂料不剥壳低了易粘砂7、根据铸件情况确定涂料厚度8、加防腐剂等措施防止变质五、粘砂产生的原因：1、涂料强度差不够2、涂料的骨料粉粗或者砂子粗引起机械粘砂粘涂料3、高温粘砂4、涂料厚度不够5、局部振实不好粘砂6、负压与温度与涂料的技术参数不对粘砂7、模型不干解决措施：1、合理涂料配方提高涂料强度2、合理选用骨料及型砂（批量换新砂时要注意）3、根据铸件壁厚情况选择合理的浇注温度，根据模型选择涂料厚度4、不易振实部位预填砂5、根据负压涂料厚度温度合理选择参数6、确保模型干燥六、渣孔产生的原因：1、炉渣2、拦渣不好3、炉辅料4、化学反应渣5、燃烧残渣6、随流产生的渣解决措施：1、出炉前炉内浇包内除渣2、浇注时茶壶包防渣或包咀硅酸铝纤维板拦渣3、用干净无锈蚀的原料4、球化孕育后要扒渣5、白模粘结修补尽量少6、浇包咀勤修，浇注工艺合理减少冲刷等七、塌箱产生的原因：1、负压太低2、浇注速度慢3、涂料厚度不够4、没有振实到位5、工艺设计不合理6、浇注温度解决措施：1、提高负压2、合理浇注速度3、增加涂料厚度4、不易振实部位预填砂，提高振实度5、合理设计浇注系统（避免大的水平面）6、根据铸件情况选择浇注温度八、铁豆、多肉、橘皮产生的原因：1、涂料产生气泡，露白产生铁豆2、朝下平面涂料剥离产生多肉3、局部振实不良产生粘砂多肉4、靠近模型的砂子中有杂物产生多肉5、浇温低薄壁件浇道附近橘皮解决措施：1、合理搅拌涂料，涂挂防止露白，露白的要补涂2、涂料朝下平面要注意涂料凸出剥离3、不易振实部位预填振实一定要紧实4、砂子除杂等5、薄壁件提高浇注温度
