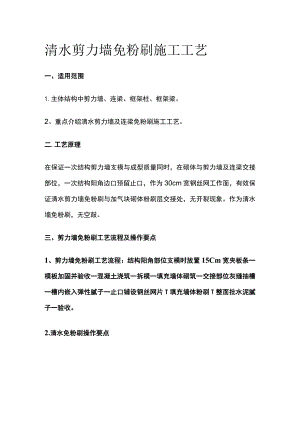

清水剪力墙免粉刷施工工艺.docx

清水剪力墙免粉刷施工工艺一、适用范围1.主体结构中剪力墙、连梁、框架柱、框架梁。2、重点介绍清水剪力墙及连梁免粉刷施工工艺。二.工艺原理在保证一次结构剪力墙支模与成型质量同时，在砌体与剪力墙及连梁交接部位，一次结构阳角边口预留止口，作为30cm宽钢丝网工作面，有效保证清水剪力墙免粉刷与加气块砌体粉刷层交接处，无开裂现象。作为清水墙免粉刷，无空鼓。三、剪力墙免粉刷工艺流程及操作要点1、剪力墙免粉刷工艺流程：结构阳角部位支模时放置15Cm宽夹板条一模板加固并验收一混凝土浇筑一拆模一填充墙体砌筑一交接部位灰缝抽槽一槽内嵌入弹性腻子一止口铺设钢丝网片T填充墙体粉刷T整面批水泥腻子一验收。2.清水免粉刷操作要点1）结构阳角放置板条：在剪力墙、连梁模板配模预拼时，在模板内侧，其结构成型阳角部位增设竖向和水平向夹板条，板条宽为15Cm,夹板条厚度为12mmo2）模板加固并验收：剪力墙、连梁模板加固完成后，由班组全数自检合格后，由项目部质检员进行专职验收。对于专检发现不合格点翔实记录，经整改复查通过，方可下道工序施工。3）混凝土浇筑、拆模：浇筑完成，竖向剪力墙板及连梁侧面砂达到一定强度后拆模，下图是拆模后结构阳角形成止口：4）砌体与结构交接处抽槽：对于20cm厚填充墙体采用17Cm宽加气块居中砌筑，砌体两侧各留置15mm作为粉刷层用。在砌筑时,与主体结构已交接部位的砂浆灰缝用圆钢预抽凹槽，宽15mm深15mm。5）凹槽嵌缝：灰缝预抽凹槽部位，在加贴钢丝网片前，用专用弹性腻子，将凹槽填嵌密实。6）止口铺设钢丝网：在粉刷前，在预留止口部位与砌体墙交接处，铺设抗裂钢丝网片，各基体间的搭接宽度为15Omm,如下图所示:7）填充墙体粉刷：完成铺网，对砌块墙面喷浆后，进行砌体墙面粉刷，抹灰层厚度为15mmo剪力墙为清水免粉刷,填充墙面粉刷至结构剪力墙、连梁预留止口结束。8）整面批腻子：先针对清水剪力墙或连梁进行细部处理：局部凹陷采用粉刷石膏补平，局部凸出采用研磨或剔凿。经找角之后进行大面腻子施工，分两遍成活（含砌体墙面粉刷层）。
