电机驱动轮整改技术方案 A3版-20190103.docx

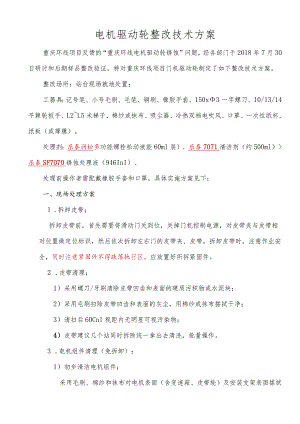

电机驱动轮整改技术方案重庆环线项目反馈的“重庆环线电机驱动轮锈蚀”问题，经各部门于2018年7月30日研讨和后期样品整改验证，特对重庆环线项目门机驱动轮制定了如下整改技术方案。整改场所：站台现场就地处置；工器具：记号笔、小号毛刷、毛笔、铜刷、橡胶手套、150x3一字螺刀、10/13/14平棘轮扳手、L2L5米梯子、棉纱或抹布、吸尘器、冷热双档电吹风、口罩、一次性纸杯、纸板（或薄膜）。处理剂：乐泰润松多功能螺栓松动液能60ml装）、乐泰7071清洁剂（约500ml）>乐泰SF7070锈蚀处理液（946InI）、处理前操作者需配戴橡胶手套和口罩，具体实施方案见下：一、现场处理方案1 .拆卸皮带；拆卸皮带前，首先需要将滑动门关到位，关掉门机控制电源，对皮带夹与皮带相对位置做定位标识，然后依次拆卸左右门的皮带夹、皮带。拆卸皮带时，注意作业安全，同时注意紧固件不得跌落轨行区，应放置好所拆紧固件。2 .皮带清理；1）采用螺刀/牙刷清除皮带凹齿和表面的硬质污积物或水泥块；2）采用毛刷扫除皮带凹齿和表面的灰尘，用棉纱或抹布搽拭干净；3）清扫后60Cnl视距内无明显可视污染物；4）皮带建议几个站同时拆除统一拿出去清洗，批量操作。3 .电机组件清理（免拆卸）：1）初步清洁电机组件；采用毛刷、棉纱和抹布对电机表面（含变速箱、皮带轮）及安装支架表面搽拭清理干净。完成初步清洁后，对电机变速箱、电机箱体部位及周边20OnlnI范围内的设备或电缆进行隔离保护（薄膜或纸板）。2）驱动轮（皮带轮）深入清洗（喷涂乐泰润松多功能螺栓松）:a、采用乐塞遇松多功能螺栓松动液对驱动轮（皮带轮）上有锈蚀或污物的位置均匀喷涂（具体见灌身使用说明或附件1）,切忌漏喷，可边喷边旋转驱动轮；b、喷涂喷洗剂约2分钟后用铜刷对污积物进行反复刷拭或用螺刀剔除凹角锈块，目测松动液晾干后再进行下步施工（为加快晾干时间，可借用电吹风冷风档对积液处进行吹干）;3）清洁处理（喷涂清洁剂乐泰7070）；a、按照清洁剂（7070）的使用说明或附件2的要求对锈蚀部位进行均匀喷涂，防止漏喷，可边喷边旋转驱动轮；b、待清洁剂（7070）彻底晾干后方可进行下步施工（晾干时间约10分钟，若超过10分钟仍未干时，可借用电吹风冷风档对积液处进行吹干）；4）防锈处理（刷涂乐泰SF754）；a、采用一次性纸杯根据实际用量倒出SF754产品少许；b、用毛笔蘸取倒出的SF754溶液均匀涂刷且完全覆盖于经过深入处理的驱动轮锈蚀部位，边涂刷边旋转驱动轮且防止有积液产生。在无积液位置的涂层会在60秒内产生紫色，继而变成黑色。c、对于锈蚀较严重位置需进行二次涂刷作业，第二次涂层应当在第一次作业后15至30分钟后进行涂施（相关注意事项或说明参见附件3）。5）合格评判标准a、电机组件特别是驱动轮表面上无灰尘或者堆积物；b、原锈蚀部位呈黑色；c、表面防锈剂涂覆均匀，无可见堆积溶液。4 .清扫顶箱；采用毛刷对顶箱（特别是导轨）上的灰尘进行清扫，清洁从动轮、电子锁及其他驱动部件表面灰尘（也可采用吸尘器）。5 .按定位标识安装皮带及皮带附件，调整皮带松紧度；6 .滑动门体，检查开关门状态，锁紧所有螺栓并做锁紧标识；7 .复装合格评判标准a、顶箱内部无明显残留物或灰尘；b、滑动门开关正常。-、厂内产品的处理方案1 .建议皮带和电机组件单独发施工现场，待安装条件适宜时再进行组装,具体事宜由项目部确认。:、后续工作：2 .对已实施整改合格的门机驱动轮由项目部或维保部定期跟踪检查并作相关记录；3 .后期项目中应提高驱动轮的防腐等级，修订表面处理的技术要求为Fe/Zn8C,盐雾试验296h;对产品装配、包装、转运、存储及成品的防护根据项目情况进行专项要求。以上整改技术方案请工程部相关项目部组织实施，质保部负责监督检查。附件1.附件1：mlk©GTrrE以0/e技术参数MaiIItailITM润滑、除湿、防锈剂维护、修理与作业1998年12月产品说明乐泰,MaintainE产品是一种轻质、半干油类喷剂.该产品具有澹透、润滑、除海、防锈以及清洁作用.产品优点渗入剂-能够漆透锈蚀，使锈蚀的螺帽和螺栓松开.外气粘观味度比闪重点清澄液体溶剂流动性与SAElO号机油相似0.8容器尺寸规格16 oz.净重气第剂除湿剂-MHintain®产品的低表面张力特性（23.4dynes/Cm）能够使该该产品在漆入水下，在湿气与金属表面之间形成隔离屏障。润滑剂-Maintain®产品的高质量油剂能够提供优质润滑作用（包括极端压力情况）一起到抗磨损作用.防锈剂-保护钢铁表面的熔盐腐蚀及高湿条件下发生的锈蚀作用（在相对湿度为100%的条件下为85天）清洁剂一对板材、夹盘、（电）线材以及机加工或者磨光金属表面的轻度脏污进行清洁及脱脂。 不会伤及橡胶、塑料或者油漆表面. 无色透明. 不包含对环境有害的含氯叙是物质。典型应用电动机、电气接触、通信装配、工具、钢模、紧固件、点火装置、五金器具、较链、弹簧、机械、热处理部件、焊缝、机加工表面、仪器、焊条、焊丝、竹材、饴件、套管、轴杆、传动装置、传送带以及起重机使用说明1 .使用前，摇动容器罐。2 .在作业部件进行适量喷涂.3 .如果需要，可进行重更作业.除湿：对作业部件、电线、火花塞、纹圈或者配电罂触点进行喷涂.洵滑：适量的涂施作业，可以确保部件间受到保护，无摩擦产生。对锈蚀部件进行除锈处理：对部件进行适量喷涂，轻轻敲击装配件可以加速产品的渗透速度.未固化材料特性典型值化学类型干洗溶剂注意事项本产品不宜在纯纨与（或）富鬣环境中使用，不能做为氯气或其它强限化性物质的密封材料使用.有关本产品的安全注意事项，请查阅乐泰的材料安全数据资料（MSDS）订货信息部件编号81204贮存条件产品最好贮存在未开封的原包装容器内，存放于阴凉干燥处。除另有标识说明外,本产品的理想贮存条件是存放在8C-28C（46F-82F）温度范围内。圾佳贮存温度为4C-14C.不要将已从容器中取出的产品放回容器，以免污染尚未使用的产品.如需更多关于贮存有效期信息，请与当地的乐泰公司技术服务中心联系。数据范围本表所含数据可以作为典型数据和或典型数据范围予以报告。数据值基于实际试验所得数据并且应当进行定期验证核实.说明本文中所含的各种数据仅供参考，并被认为是可靠的。对于任何人采用我们无法控制的方法得到的结果，我们恕不负责.自行决定把本产品用在本文中提及的生产方法上，及采取本文中提及的措谑来防止产品在贮存和使用过程中可能发生的损失和人身伤害都是用户自己的责仟。鉴于此，乐泰公司明确声明对所有因销售乐泰产品或特定场合下使用乐泰产品而出现的所有问题，包括针对某一特殊用途的可商品化和适用性的问题，不承担责任。乐泰公司明确声明对任何必然的或意外根失包括利润方面的损失都不承担责任。本文中所论述的各种生产工艺或化学成分都不能被理解为这些专利可以被其他人随便使用和拥有或被理解为得到了包括这些生产工艺和化学成分的乐泰公司的专利许可证。建议用户每次在正式使用前都要根据木文提供的数据先做实验。本产船受美国、外国专利或专利应用的保护.汉高乐泰欧洲÷49.89.9268.04©77相©技术参数产品70701998年10月产品简介乐泰产品7070是一种非水溶型，碳氢化合物型，不含CFC溶剂型表面除油清洁剂.该产品主要用于乐泰胶使用前的处理。它可以作为LLl三氯乙烷的替代物用于通用工业。典型用途用于装配前的处理，除去油脂、润滑液、金属切削沫，为胶粘结做准备。本产品可以在室温或加热下用喷或浸的方法使用。注：本产品不适合作为溶剂清洗点胶设备上的乐泰胶，或者清洗PCB及其电路。液态性能典型值范围化学类型是类混合溶剂*外观无色液体比重250C0.75粘度250C,mPa.s(cP)CanonFenskeNo.1501.51-2闪点，（TCC）,0C54沸点范围154-210电阻M-cm,ASTMD43081.3芳香物含量,<1蒸气压力,mmHg:25<5.0KaUri.丁醇值(KB):31ASTMDl133-61自燃温度。CASTME659-78398烧类混合溶剂，脂肪醇，甲缩酸屈于环境友好类溶剂，对臭氧1层无害。符合德国WGK类别0。注：NC=没有变化;VT=非常黏;C=破碎;S=膨胀;SS=轻微膨胀70701,1,1三氯乙烷室温下30分钟室温下30分钟重量变化外观通量变化外观ABS+0.05NC-2.65VT丙烯酸+0.11NC+0.19NCDelrine+0.02NC+0.02NC环氧树脂G-IO+0.01NC+0.01NC尼龙101+0.14NC+0.07NC尼龙66+0.04NC+0.04NCPC+0.07NC-6.79C酚醛+0.21NC+0.13NC聚乙烯（高密）+0.05NC+0.06NC聚乙烯（低密）+0.11NC+0.27NC聚丙烯+0.06NC+0.05NC聚苯乙烯（高冲击）-K).13NC-15.9VT聚苯乙烯+0.13NC-18.7VT聚砚+0.05NC+0.17NCPVC+0.03NC+0.02NC特氟龙”+0.02NC+0.01NCUltem*+0.09NC+0.12NCValOX*420+0.05NC+0.02NC相容性催化剂7070和金属、多种塑料、弹性体相容。下表列出7070和1.1.1三氯乙烯对于多数塑料的相容性。由于相容性随不同材料变化，建议在使用前做部件、设备垫片、密封、O形圈的相容性测试.7070和塑料的相容性*（ASTMD543-87）“所有样品在从溶剂中取出后过30分钟称近。并非产品就格以下所含技术资料仅供弁用清与LOc门TE公司技术部门联系，以便疆得该产品短格方面的支抻与建议.Company塑料7070IJ三氯乙烷38。C下30分钟38oCT30分钟重量变化外观重量变化外观ABS0NC-2.90VT丙烯酸+0.04NC-0.56NCDelrin®+0.01NC+0.03NC环氧树脂GU）+0.01NC+0.01NC尼龙101+0.05NC+0.05NC尼龙66+0.02NC+0.01NCPC+0.03NC+120C酚醛+0.13NC+0.17NC聚乙烯（高密）+0.10NC+0.25NC聚乙烯（低密）+0.39NC+1.40NC聚丙烯+0.10NC+0.47NC聚苯乙烯（高冲击）+0.28NC-19.3VT聚苯乙烯+0.03NC-22.8VT聚飒+0.03NC+0.01NCPVC+0.03NCS13NC特氟龙.+0.01NC+0.02NCUltem*+2.7NC+0.02NCValox420+0.04NC0NC7070和弹性体的相容性（ASTMD543-87）*所有样品在从溶剂中取出后30分钟称重。注：NC=没有变化;VT=非常黏;C=破损;S=膨胀;SS=轻微膨胀弹性体70701,1,1-三氯乙烷室温下30分钟室温下30分钟理盘变化外观重量变化外观丁纳橡胶N10.9SS+12.4S丁纳橡胶S+0.48SS+7.28S丁基+5.33S+12.1SEPDM+5.23S+11.1S氯丁橡皎+1.08SS+11.8SPU+0.07SS+1.72S硅胶+10.8S+11.3SViton*+1.08SS+1.73S7070IJJ-三氯乙烷38°C下30分钟38°C下30分钟重量变化外观重量变化外观丁纳橡胶N+2.5S+23.8S丁纳橡胶S+1.1SS+11.9S丁基+8.2S+19.9SEPDM+12.0S+23.2S氯丁橡胶+2.3S+14.7SPU+0.07SS+3.30S硅胶+13.8S+17.7SViton*0SS+3.10S干燥速度25。C下干燥时间材料分钟不擦5-20后擦（干布）12环境信息7070不含臭辄破坏成分，不同于1.L1三氯乙烷.本产品不在1990干净空气行动法案或蒙特利尔条约之列，不会收到控制而取缔。本产品不含SARA11I,313章中成分。TSCA用于美国，DSL用于加拿大。通用信息关于本产品的安全操作事项，请查阅乐泰的材料安全数据资料（MSDS）。注意：本产品不可以用于气相沸腾除油系统。空气温度应当控制在溶剂的闪点以下。为了避免溶剂夹在连接处，在粘结之前一定要让溶剂挥发干净。aenr£1.octiteIndustrial乐泰仲国）有限公司中国上海市延安东路618号东海商业中心二期3F邮编I200001电话t86.21,53534595LoCtite®乐泰&是美国乐泰公司注册商标传真:86.21.53854259使用指南1 .在处理表面大量喷涂。2 .趁湿用净布除去表面污染物。如有必要，再次喷涂，表面竖宜放置，使清洗剂流下来。3 .放置使溶剂充分挥发变干。避免溶剂夹在粘接处。4 .尽早涂胶并装配。贮存条件本产品的理想贮存条件是在8°C28°C（46°FX2°F）温度范围内的阴凉，干燥处，于包装内存放。如果本产品存放于80C-180C的条件下将会更理想。为了避免污染未用胶，不能将任何多余胶液倒回原包装瓶内。若想获得更具体的贮存寿命信息，请与当地的乐泰公司技术服务部联系。这种清洗剂被列为易燃品（OSHA规定），因此必须遵守相关的规章制度，用恰当的方式贮存。切勿贮存在氧化剂或易燃品附近。喷涂罐不是压力罐包装，不用按照压力罐储存.说明本文中所含的各种数据仅供参考，并确信是可靠的.对于任何人采用我们无法控制的方法得到的结果，我们恕不负责.决定把本产品用在用户的哪一种生产方法上，及采取哪一种措施来防止产品在贮存和使用过程中可能发生的损失和人身伤害都是用户自己的责任。鉴于此，乐泰公司明确声明不担保因销售乐泰产品或特定场合下使用乐泰产品而出现的问题。乐泰公司明确声明对任何间接或意外损失包括利润方面的损失都不承担责任。本文中所论述的各种生产工艺或化学成分都不能被理解为这些专利可以被其他人随便使用和拥有或被理解为得到了包括这些生产工艺和化学成分的乐泰公司的专利许可证。建议用户每次在正式使用前都要根据本文提供的数据先做实验。本产品受美国、外国专利或专利应用的保护。&©SnT£1.octiteIndustrial乐泰（中国）有限公司中国上海市延安东路618号东海商业中心二期3F邮编t200001电话：86.21.53534595传真：86.21.538542591©ETR乃牛技术参数EXteiId®锈处理产品维护、修理与作业1998年12月合成乳胶树脂 乳状液体 轻微1.20流动性类似SAE40 机油 非水性介质产品说明乐泰双Xlend哪处理产品是一种应用于锈蚀金国的快T、乳白色胶状涂层，可以防止锈蚀，保护表面并且作为最终涂层的底基.典型应用 管道、阀门、精炼厂配件、罐车、发电厂、民用以及商用供热/制冷厂 卡车、拖车以及储油罐 围栏、护轨、传送带，支架 桥式超重机、起重臂、地板格栅、管道系统 户外广告标语支撑物/架子、市政及高架路路标及框架. 防水壁、顶耗、甲板、舱蛊以及船舶上的烟囱（外涂层在船厂进行过适当处理） 农机设备、收割机、犁具、盘式压碎机、拖拉机、玉米摘穗机等。 高架维修场中的除雪设备 造纸厂、化工厂、钢J、公用事业部门的管道、油箱、钢制支持物以及阀门的维修作业 最终机加工前的侨造与冲压作业未固化材料特性化学类型外观气味比重粘性.闪点,TCC抗（加热）老化，能够在200F温度条件下持续抗老化。在250F温度条件下的短暂条件下，能够保持产品特性.典型耐环境性能在般环境下，乐泰Ixtend锈处理产品不需要进行外涂保护层，就能够在室外曝置的情况下，取得满意效果,建议最多进行2次涂层作业.建议干像及固化时间为7至14天.对于恶劣环境，需要进行适当的外涂保护层作业.应用作业表面预处理1 .I日钢必须清除松动或者“易剥落”的锈片。只有粘接牢固的铁锈才会产生坚固的保护层.必须清除油脂、旧漆、氧化皮、氧化物，从而使乐泰*Extcn（锈处理产品能够与铁锈发生反应.最好使用钢丝刷用力将松动的锈片、氧化皮以及油漆清除，之后用水将粉末以及可溶物冲洗清除。也可以使用用手刷、铲雷、刮擦尤其还可以使用旋锤作业。在清理松动锈片之前，应当先清除油脂、滑模油以及指纹。理想的作业去面应当可以看到淡淡的铁锈以及裸露的金属去面.2 .铁锈转换时间与外观建议进行二次乐泰TEXtend'锈处埋涂层作业。对于（经过钢丝刷处理的）淡淡的铁锈表面，第一次涂层会在60秒内产生紫色。这一颜色外观将成为灯黑色。第二次涂层应当干燥至灯黑色.对于（经过钢丝刷处理的）厚厚的铁锈农面，第一次涂层会在数秒内产生紫黑色。第二次涂层应当干燥至黑色，可以是无光泽的黑色以及带光泽的灯黑色。第二次涂层应当在第一次涂层作业后的15至30分钟后进行涂施。使用说明1 .使用前进行彻底混合.2 .清除表面油脂、污物.用钢丝刷清除易剥落的锈片以及松动的氧化皮。必须保留一些表面锈层.3 .将产品倒入干净的容器内以方便操作，可进行刷子涂施或者进行表面直接涂施.4 .建议使用手套进行作业C5 .应当进行适量地涂刷及擦拭.也可以使用真空喷雾器进行涂施作业.6 .可在5分钟内看到黑色涂层的形成。如果颜色不均匀，这说明需要进行额外涂层才能达到岐大的保护效果.重新涂层的时间为15分钟至30分钟后。在最终涂层前，应当至少有24小时的干燥时间.7 .绝大多数的最终涂层不需要任何额外的底漆。但是，对于淡色乳胶以及掺金属油漆出需要在乐泰®EXtend礴处理产品涂层上进行溶剂底基作业.8 .使用后，钢丝刷、滚筒以及其它工具应当立即使用清洁剂与水进行清洗使用后，喷涂装置也应当使用消洁剂马水进行冲洗.干燥后，乐泰®EXIend®锈处理产品很难消除.使用提示与预防措施1 .表面预处理-清除松动或者易剥落的铁锈、油脂、污物、剥离的油漆、水溶性硫酸盐、氯化物、清除油渣.2 .如果进行喷砂处理，应当涂施足够的材料来有效地覆盖作业表面.3 .建议进行2次厚度为4mil的干膜涂层，这样可以达到最大的耐用性能。4 .在完全固化之前，如果与水进行过长时间的接触，则涂层会变白。在重新干燥之后，会再次出现黑色.应用作业条件乐泰"Xtend型锈处理产品的作业温度范围是,表面及空气温度为30F-90F.在温度较低的条件下，反应速度较慢.如果温度过高，则涂膜会干燥起泡,高湿度环境对作业有益。高湿度虽然会延缓干爆时间，但有助于铁锈转换.不应当在冷凝湿度的条件下（雾、露）、结冰、下雨的天气以及海浪（重盐）飞溅的环境中使用乐泰Extend®锈处理产品.钢制表面可以有一点潮海，但不能湿度过大（即持继可见的水膜）.不要在阳光直射表面的情况下，进行乐泰®EXtend®锈处理产品的涂施作业。应用设备及操作方法乐泰国EXtend麻处理产品可以使用刷涂、滚筒涂施或者啧雾作业.对于小范围区域作业，可以使用使用刷涂或者滚筒涂施。每次涂质面积保持在一平方码，涂睡时保持湿润以避免出现下陷或者起皱现象。用滚筒作业时，从在已涂施过的区域开始拉出滚筒进行涂施，然后再反向拉回.不要将已从容器中取出的产品放回容器，或者将刷子浸入原来的容禁止向乐泰®EXtend®锈处理产品中添加任何溶剂。对于大范国区域作业，建议使用喷雾作业C真空喷雾设备作业速度更快，而且由于表面渗透效率的提高，可以进行更为有效的转换。可以使用常规的气动喷雾器，但是乐泰此XECnd崂处理产品的正常喷雾作业，还需要用水进行10%的稀释。防潮性/耐溶剂性/耐化学性对于很多应用作业，应对乐泰BEXten曲锈处理产品进行外涂层保护作业。如果乐泰BEXtendR锈处理产品一直曝露在水、溶剂或者化学品情况下，这将导致乳胶膜产生白化、起泡或者剥落现象.不要在水下环境或者液体浸泡环境中使用乐泰EXCen<1®锈处理产品。应当使用耐相关环境特性的产品对乐泰gExtend®锈处理产品进行外涂层作业.如果不采用合适的隔离涂层，建议不耍进行乳胶外涂层作业.选择外涂层主要是基于涂层所处的环境.可以运用以下指导方法.外涂层按照相对功能次序排列。 潮气/盐雾一厚浆环氧树脂涂层、煤焦油环氧树脂、催化尿烷、乙烯基、氯化橡胶涂层 耐溶剂性一催化尿烷、厚浆环氧树脂涂层、煤焦油环辄树脂、乙傩基涂层 耐酸性一催化尿烷、乙烯基、煤焦油环氧树脂、厚浆环氧树脂涂层 耐碱性一催化尿烷、煤焦油环辄树脂、厚浆环氧树脂涂层、氯化橡胶涂层 抗氧化剂一乙烯基、催化尿烷涂层 抗磨损一环氧树脂、尿烷、醉液树脂涂层如果应用作业处可能出现涂膜缺陷、凹痕或者是大型加厚表面,在进行二次乐泰Exlend麻处理产品的涂施作业时，应当使用原浆底基或者具有足够密耳厚度的外涂层，以防止出现细微的腐蚀现象.建议对所有的涂料系统进行小瓶围片块区域测试.知名的涂料商或者涂料代表会在这方面提供帮助信息.不应当在乐泰®EXtend麻处理产品上直接使用以下底基： 锌粉（富含锌粉底基） 铜榜（防污涂料） 在通常情况下，包含珞酸盐的工业用底基与乐泰眈XtCnd嘛处理产品是相容的，但是应当进行小范阳片块区域测试，以确保产品性能.清理作业当乐器MXtCnd麻处理产品干燥后，就会很难进行清除.因此，在作业过程中，一看见产品溅落，就应当进行清除。在应用作业后.应当使用冷水以及去污剂对受污染的涂刷、滚筒、托盘等进行立即清洗.应当使用中性去污剂以及水对喷雾设备进行冲洗，然后再用清水漂清.在每次使用后，应当封闭容器，以防止产品出现剥皮现象。如果乐泰研Xtend嘛处理产品溅到衣物上，则应当立即招衣物浸泡在冷水中，并在产品干燥之前进行清洗。不要使用氨水、强碱去污剂或者热水进行清洗.应当使用指甲刷、肥皂及水清洗手与指甲。由如果乐泰-Xtend礴处理产品铁索污染而形成的黑色污点可以用以下混合液体进行清洗，即家用漂白剂：自来水=1:4（体枳比），之后，再用肥皂与水进行清洗。对于滁到的乐泰兆Xtend喷处理产品，则应当使用大量的冷水进行冲洗.清除作业特产品干燥后，可以使用强溶剂，如除漆剂来消除设备或者衣物上的乐泰啤Xtend咐处理产品。在必要情况下，可以使用机械打磨方法进行消除。注意事项本产品不宜在纯氧与（或）富氯环境中使用，不能做为氯气或其它强氯化性物质的密封材料使用。有关本产品的安全注意事项，请查阅乐泰的材料安全数据资料（MSDS）。粘接作业前，当使用水洗系统进行表面清洁时，应当注意检查清洗溶剂与胶粘剂的相容性。在某些情况下，这些水洗剂会影响胶粘剂的固化与胶粘剂性能.本产品不适用于塑料产品（尤其是会导致应力断裂的热塑性材料）.建议在使用前确保产品与基片相容.订货信息部件编号容器尺寸规格3053910.25oz净重气雾剂75430Iqt.瓶装75448IgaL瓶装754655gal.桶装贮存条件产品应当贮存在原包装容内,心存温度为8C-28C(46F-82F)应当防止产品出现冰冻现象.在上述条件下进行贮存，可以保证一年的布效期.不要将已从容器中取出的产品放回容器，以免污柒尚未使用的产品。贮存时，谓保持容器慧处于紧闭状态.数据范围本表所含数据可以作为典型数据和或典型数据范围予以报告.数据他基于实际试验所得数据并且应当进行定期验证核实.说明本文中所含的各种数据仅供参考，并被认为是可靠的.对于任何人采用我们无法控制的方法得到的结果，我们恕不负贡.自行决定把本产品用在本文中提及的生产方法上，及采取本文中提及的措施来防止产品在贮存和使用过程中可能发生的损失和人身伤古都是用户自己的责任鉴于此，乐泰公司明确声明对所有因销售乐泰产品或特定场合下使用乐泰产品而出现的所有问题，包括针对某一特殊用途的可商品化和适用性的问题，不承担资任。乐泰公司明确声明对任何必然的或意外损失包括利润方面的损失都不承担费任.本文中所论述的各种生产工艺或化学成分都不能被理酬为这些专利可以被其他人随便使用和加仃或被理解为得到了包括这些生产工艺和化学成分的乐泰公司的专利许可证”建议用户每次在正式使用前都要根据本文提供的数据先做实.本产品受美国、外国专利或专利应用的保护.汉高乐泰美国 860.571.5100汉高乐泰亚太+852.2233.0000汉高乐泰欧洲49.89.9268.0需当地侑售与技术支持可以访问下列网址：重庆川仪速达机电有限公司结构开发部2019年1月
