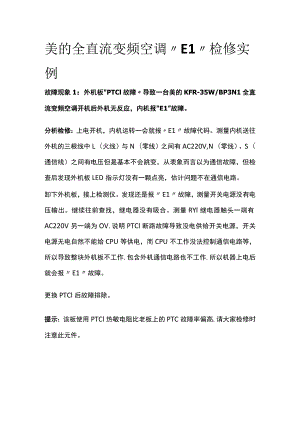

美的全直流变频空调.docx

美的全直流变频空调E1检修实例故障现象1：外机板"PTCl故障导致一台美的KFR-35W/BP3N1全直流变频空调开机后外机无反应，内机报"E1”故障。分析检修：上电开机，内机运转一会就报E1故障代码。测量内机送往外机的三根线中L（火线）与N（零线）之间有AC220V,N（零线）、S（通信线）之间有电压但是基本不会跳变，从表象而言以为通信故障，但检查后发现外机板LED指示灯没有一颗点亮，估计问题不在通信电路。卸下外机板，接上检测仪。发现还是报E1故障，测量开关电源没有电压输出。继续往前查找，继电器没有吸合。测量RYl继电器触头一端有AC220V另一端为OV,说明PTCl断路故障导致没电供给开关电源，开关电源无电自然不能给CPU等供电，而CPU不工作没法控制通信电路等，所以导致整块外机板不工作,包含外机通信电路也不工作,所以机器上电后就会报E1故障。更换PTCl后故障排除。提示：该板使用PTCl热敏电阻比老板上的PTC故障率偏高,请大家检修时注意此元件。故障现象2:外机板“6A161H模块损环”导致一台美的KFR-35W/BP3N1全直流变频空调开机后外机无反应，内机报故障。分析检修:外机板子接上检测仪后上电,模拟运行发现外机指示灯不亮,马上报E1故障代码外机不工作。细听发现外机板发出吱吱声,以为是外机变压器发出，细查后居然是电源模块。测量外机各路均无电压输出，断电后测量开关模块外围器件均正常，开关变压器及负载也没有短路、漏电的现象，初步怀疑是该电源模块内部严重过载导致保护发出的噪声。更换6A161H电源管理模块后故障排除。故障现象3:外机板上电阻R601炸坏后导致一台美的KFR-35W/BP3N1全直流变频空调开机后外机无反应，内机报故障。分析检修：空调上电内机显示E1故障，开始以为通信故障，通过测量内机没问题，而卸下外机电控板发现外机板直流母线回路的电阻R601(0.01Q)已经炸坏，周围一片黑。如图所示。从炸坏的情况看机器肯定经历过严重短路，必须查清原因才能更换R601o发生大电流短路最有可能的器件是PFC功率管和压缩棚区动模块，通过测量确属PFC功率管短路导致直流母线的大电流从+直接流入-极，从而使电阻R601流过瞬间大电流损坏，导致外机开关电源没有形成供电回路所以会报"E故障代码。细查整流桥BRl和压缩棚区动模块正常。更换功率管RCTH60和001/5W电阻后故障排除。提示：遇到类似这种大电流短路导致器件损坏的故障切记要细查，不要只对烧坏器件一换了之，以避免因故障原因查找不全可能导致更大的故障。故障现象4:外机板开关电源中E401电容容量减少,导致一台美的KFR-35W/BP3N1全直流变频空调有时正常,有时外机不启动并报分析检修：上门检修，据用户反映该机有时使用正常，有时不制冷(热)外机不会启动，并且在内机显示板报E1故障代码。排除通信电路导致的。外机板指示灯不亮，外机继电器不会吸合。测量电源管理模块6A161H的、脚与热地之间有+332V,看来电源输入电路应该正常。估计问题在开关电源。初步检查电路板没有虚焊，当使用烙铁对电容E401引脚加热后上电居然又能正常启动，怀疑E401电容漏电导致容量不足或性能老化而出现有时使用正常有时难启动的现象。更换E401(47F50V)电容后试机，故障排除。提示：怀疑E401电容可以先测量电源管理模块6A161H的脚电压,正常为17.5V左右，如果电压过低有可能该电容漏电导致容量衰减，存储电荷能力变差也会使其电压变低。
