轴承的代号的命名方法.docx

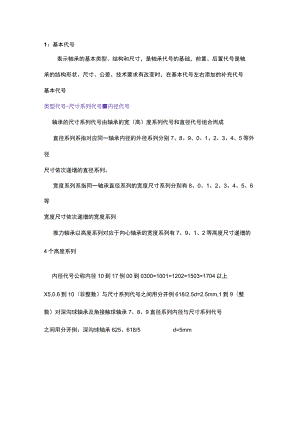

1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号-尺寸系列代号内径代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列内径代号公称内径10到17例00到0300=1001=1202=1503=1704以上X5,0.6到10（非整数）与尺寸系列代号之间用分开例618/2.5d=2.5mm,1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用分开例：深沟球轴承625、618/5d=5mm««邦图孙役轴承形式圆柱滚子轴承N外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP外圈单挡边，平当圈NNU内圈无档边双列圆柱滚子轴承NU内圈无挡边NJ内圈单挡边NA外圈带双锁圈的滚针轴承NUJ内圈无挡边,带斜挡圈NH内圈单挡边，带斜挡圈NUP内圈单挡边，平挡圈RNU无内圈RN无外圈前置代号的含义F凸缘外圈的向心球轴承（紧使用d10mm）1.可分离轴承的可分离内圈或外圈R不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS推力圆柱滚子轴承轴圈GS推力圆柱滚子轴承座圈KOW无轴圈推力轴承KIW无座圈推力轴承1.R带可分离内圈或外圈与滚动体组件轴承K滚子无保持架组件例：6203ZZC36指深沟球轴承2直径系列203内径17mmZZ双防尘盖C3径向游隙7220ADBC37指角接触球轴承2直径系列20内径100mmA指角度为30度DB背对背组合1206K+H206X1指调心球轴承2直径系列06内径为30mmK推度1:12H206X指紧定套32318H=N318MCMN指圆柱滚子轴承3直径系列18内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207JHR高负荷轴承3圆锥滚子轴承0宽度系列2直径系列07内径35mmJ指外圈滚动道直径、角度、宽度与ISo制FAG代号前置代号R不带可分离内圈或外圈轴承GS.推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS.推力圆柱滚子轴承轴圈K.81112后置代号1：内部结构ABCDEC:15。接触角B:40。接触角E:25。接触角实体保持架TV:玻璃纤维增强聚酰胺实体保持架，钢球引导。TVH:玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。TVP:玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。TVP2:玻璃纤维增强聚酰胺实体保持架，滚子引导。TVPB:玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）TVPBl:玻璃纤维增强聚酰胺窗式实体保持架，轴引导（推力滚子轴承）通用配对型轴承，可任意（串联，面对面或背靠背）配对安装，后置代号为UA、UO.UL.UA在轴承面对面或背靠背安装时有小的轴向游隙。.UO在轴承面对面或背靠背安装时无游隙。.UL在轴承面对面或背靠背安装时有轻度预过盈。无保持架V:满装滚动体轴承。例：NU207VVT:带隔离球或滚子的满装滚动体轴承。例：51120VT特殊技术材料F.连续编号的制造技术条件。例:F80轴承内、外径公差及径向游隙压缩。K.连续编号的检查技术条件。例:K5轴承内、外径公差压缩。,ZB2滚针两端的凸度大于一般的技术要求。.ZB直径大于80mm以上的带凸度的圆柱滚子。密封于防尘RSR轴承一面带防尘圈,2RSR轴承两面带防尘圈ZR轴承一面带防尘盖,2ZR轴承两面带防尘盖ZRN轴承一面带防尘盖,另一面外圈上带止动槽,2ZRN轴承两面带防尘盖,外圈上带止动槽NSK前置代号F:凸缘外圈的深沟轴承适用于d<IOmmF605HR:告负在圆锥滚子轴承HR30207JMF:特定尺寸突缘外圆深沟球轴承d<IOmmMF52MR:特定尺寸的深沟球轴承d<IOmmMR31E4:外圈带油槽油孔后置代号A: 角接触球轴承,接触角30o7202AER：低噪音CM:电机适用、噪音低A5:角接触球轴承接触角25°B: 角接触球轴承,接触角40。C: 角接触球轴承,接触角15°C: 圆锥滚子轴承接触角20°D: 圆锥滚子轴承,接触角28°E: 高负荷圆柱滚子轴承H:高负荷推力调心滚子轴承C.CA.CD高负荷调心滚子轴承CA带黄铜实体保持架CD带冲压保持架&CA（带黄铜实体保持架）、CD（带冲压保持架）都属于高负载调心滚子轴承材料M铜合金实体保持架例:NU230EMM后置铜合金LlGlG2T合成树脂保持架（TY）例:NU206ETW冲压保持架（钢）H不锈钢V无保持架密封圈、防尘盖ZZS一面带钢板的防尘盖ZZZZS两面带钢板的防尘盖DDU一面带接触式橡胶密封圈DDDDU两面带接触式橡胶密封圈V一面带非接触式橡胶密封圈VV两面带非接触式橡胶密封圈N外圈带止动槽Z单面防尘盖（铁）RS单面密封圈，黑色胶盖E4外圈带油槽、油孔E套圈上有切口或油口特殊规格：Sll调心滚子轴承，使用温度限制在200。以下X29使用温度限制在250。以下X28使用温度限制在200。以下X26使用温度限制在150。以下NTN前置代号补充代号TK高速轴承TS进行过尺寸稳定化处理的高温轴承M表面镀层轴承F不锈钢轴承H高速钢轴承N特殊材料轴承TM特殊热处理的长寿命轴承EC膨胀补偿轴承ETET圆锥滚子轴承B标准保持架（钢）1.l表示保持架为铜Dl外圈带油槽油孔密封于防尘NTN1.LB带合成橡胶密封圈（非接触形）1.LU带合成橡胶密封圈（接触形）ZZ带钢板防尘盖ZZA带非紧固式钢板防尘盖套圈形状D带油孔K内径1:12圆锥轴承K30内径1:30圆锥轴承N带坏形槽NR带止动环DB背靠背成对安装DF面对面成对安装DT串联成对安装D2两个同型号轴承成对安装G自由成对安装轴承游隙，预载荷代号C2比标准游隙小。CN轴承的标准游隙。C3比标准游隙大。C4比C3游隙大。CM电动机用径向游隙。NA非互换性游隙。（放在游隙符号之后）/GL轻预载荷/GN标准预载荷/GM中预载荷/GH重预载荷KOYO轴承补充代号前置代号例：C00210C圆柱滚子轴承附件45C成对安装圆锥滚子轴承，面对面安装例：45C3021046C成对安装圆锥滚子轴承，背对背安装例：46C302104CRI4列圆柱滚子轴承内圈例:4CRI4560F4CR04列圆柱滚子轴承外圈例:4CRO660AFE磁电机球轴承，外径公差为正公差例：ElOEN磁电机球轴承，外径公差为负公差例：ENlOIR 滚针轴承内圈（英制）例：IR1212IRA滚针轴承内圈，比IR系列宽（英制）例:IRA20IRM滚针轴承内圈例：IRM710M最大载荷容量型球轴承例：M6311OR 滚针轴承，只有外圈例:ORlo876U推力球轴承调心圈封圈F深沟球轴承带凸缘例：F603TR尺寸非标准的单列圆推滚子轴承例：TR060702W 宽型，深沟球轴承例：W602ZZX内部结构代号保持架引导代号R:加强型深沟轴承（圆柱滚子轴承、滚针轴承、圆锥滚子轴承）G:套圈两侧加工成相同平面差的角接触球轴承（采用C2游隙）GST:采用标准（CN）角接触球轴承J：外圈小端直径、接触角和外圈宽度符合ISO标准的圆柱滚子轴承调心滚子轴承的内部规格R：非对称球面滚子，带切制保持架RH:对称球面滚子、带冲压保持架RHA:对称球面滚子、带整体型、切制保持架SR:对称球面滚子带合成树脂成型保持架KOYO轴承密封于防尘OR球轴承带0型密封圈例：6201+ORPK单面、双唇接触式，合成橡胶密封2PK双面双唇接触式合成橡胶密封RS单面接触式合成橡胶密封2RS双面接触式合成橡胶密封接触式密封圈U一面带接触式合成橡胶密封的滚针轴承UU两面带接触式合成橡胶密封的滚针轴承RU单面、非接触式合成橡胶密封2RU双面非接触式合成橡胶密封非接触式密封圈ZU单侧面密封圈2ZU双侧面密封圈Z单面钢制防尘盖ZL单面，L型内径的钢制防尘盖ZZ双面钢制防尘盖ZX单面，止动环压紧的钢制防尘盖防尘盖ZXL由止动环压紧L型内径单面钢制防尘盖ZZL钢制防尘盖，双面，L型内径ZZX钢制防尘盖，双面、由止动环压紧ZZXL钢制防尘盖，双面，由止动环压紧，L型内径超径接触式密封圈RD:单侧面密封圈2RD:双侧面密封圈E:F:渗碳钢H:Y:ST:不锈钢无表示的是高碳铝轴承钢SH:特殊热处理SO:<150°Sl:200oS2:250oSKF前置代号GS推力圆柱滚子轴承、推力滚针轴承座圈K推力滚子和保持架的组合件1.分离型轴承的单一内圈或外圈R除去单一内圈或外圈的分离型轴承WS推力圆柱滚子,推力滚针轴承轴圈后置代号ACD接触角度为25°B接触角度为40°CC接触角度为12。单列角接触球轴承BE接触角度为40。的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架为标准保持架CD接触角度为15。A外径W9mm轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架为标准双列角接触球轴承E轴承一侧有装球缺口，可装较多钢球，因此具有较高的径向及轴向承载能力。调心滚子轴承CAC、ECAsECAC.CA这些设计用于大尺寸的轴承，滚子成对称型。内圈两侧具有固定挡边，活动中挡圈以内圈引导。保持架为整体黄铜或钢制实体架。CAC及ECAC型轴承珍子和滚道表面优化加工，有助于滚子引导，并可减少摩擦。ECAC型有加强滚子，以提高负荷能力。CCxC、EC这类滚子呈对称型，内圈无挡边。每列滚子带有冲压钢板保持架。活动中挡圈由内圈引导。EC型轴承采用加强滚子，以提高负荷能力。CC型轴承滚子和滚道表面经优化加工，有助于滚子引导，并可减少摩擦。圆柱滚子轴承CA、CB、CC通用配对型单列角接触轴承，可任意（串联、面对面或背靠背）配对安装。背对背或面对面排列时，轴向安装前内部间隙与正常值之比：小（CA）正常（CB）较大（CA）2F:外球面球轴承两侧带甩档圈。2FF:外球面球轴承两侧带组合甩尘档圈。1.S:轴承一面具有接触式密封，内圈无密封凹槽。2LS轴承两面具有LS密封。N:轴承外圈上又止动槽。保持架MA:黄铜机制保持架，外圈引导。保持架后置代号客家数字，表示不同的设计或材料F:钢或特殊铸铁制实体保持架。J：钢板冲压成形保持架。M:轻合金实体保持架。MP:黄铜实体保持架。P：玻璃纤维增强尼龙6.6模注保持架。TN:工程塑料模注保持架。Y：铜板冲压成形保持架。V:满滚子轴承（无保持架）VH:由分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）润滑剂的补充/W不能补充润滑油（无润滑油槽及油孔）/W20-轴承外圈有3个润滑油孔/W33-轴承外圈有润滑油槽及3个油孔/W33X-轴承外圈有润滑油槽及6个油孔DKF前置代号（德国，国营莱比锡球轴承厂）90年11月并入FAGA角接触球轴承保持架，外圈引导B角接触球轴承保持架，内圈引导R圆柱滚子或圆锥滚子轴承的一个套圈与保持架和滚动体的组合件DKF后置代号A、B、C、D、E、P轴承内部结构改变B接触角为40度的角接触球轴承C1-C5各种不同游隙组，游隙数值可从样品中查到Cg特地噪音级F钢制实体保持架FA钢制实体保持架，外圈引导FB钢制实体保持架，内圈引导J钢板冲压保持架K圆推孔轴承推度1：12WB角接触球轴承，背靠背成对双联WF角接触球轴承，面对面成对双联WT角接触球轴承，串联成双联Z一面带防尘盖ZN一面带防尘盖，另一面带止动槽ZNB防尘盖和止动槽在轴承同一面ZZ双面带防尘盖TA酚醛层压布管保持架，外圈引导TB酚醛层压布管保持架，内圈引导TN实体塑料（聚酰胺）保持架，滚体引导T酚醛层压布管保持架，滚动体引导TNH塑料（聚酰胺）自锁兜孔型保持架，滚动体引导V无保持架，满滚动体
