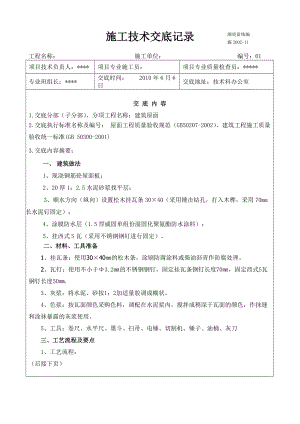

湘质监统编施2002-11施工技术交底记录工程名称： 施工单位： 编号：01项目技术负责人：*项目专业施工员：项目专业质量检查员：*专业班组长：*交底时间： 2010年6月6日交底地址：技术科办公室交 底 内 容1.交底分部（子分部）、分项工程名称：建筑屋面2.交底执行标准名称及编号： 屋面工程质量验收规范（GB50207-2002）、建筑工程施工质量验收统一标准(GB 50300-2001)3.交底内容摘要：   一、 建筑做法1、现浇钢筋砼屋面板；2、20厚1：2.5水泥砂浆找平层；3、顺水方向（纵向）设置松木挂瓦条30×40（采用锤击钻孔，打入木榫，采用70mm长水泥钉固定）；4、涂膜防水层（1.5厚威固单组份湿固化聚氨酯防水涂料）；5、挂西式S瓦（采用不锈钢钢钉进行固定）。二、材料、工具准备1、挂瓦条：使用30×40的松木条，涂刷防腐涂料或柴油沥青作防腐处理。2、瓦钉：使用不小于3.2的不锈钢钢钉，固定挂瓦条钢钉长度70，固定西式S瓦钢钉长度50.3、灰浆：将水泥、砂按1：2加适量胶调成糊状。4、色浆：按瓦面颜色采购色料，调配在水泥浆内，搅拌成稍深于瓦面的颜色，作抹缝和涂抹暴露的灰浆使用。5、工具：卷尺、水平尺、墨斗、扫帚、电锤、切割机、锤子、油桶、灰刀三、工艺流程及要点 1、工艺流程：（后接下页） 湘质监统编施2002-11施工技术交底记录工程名称：* 施工单位：* 编号：02项目技术负责人：*项目专业施工员：*项目专业质量检查员：*专业班组长：*交底时间： 2010年6月6日交底地址：技术科办公室交 底 内 容1.交底分部（子分部）、分项工程名称：建筑屋面2.交底执行标准名称及编号： 屋面工程质量验收规范（GB50207-2002）、建筑工程施工质量验收统一标准(GB 50300-2001)3.交底内容摘要：基层清理 20厚1：2.5水泥砂浆找平层 钉30×40松木挂瓦条 刷1.5厚威固单组份湿固化聚氨酯防水涂料 固定西式S瓦 节点防水处理 2、基层清理屋面找平层施工前，对基层进行清理。将基层表面浮浆杂物进行彻底清理，出结构面的钢筋必须割掉，表面的坑凹处应进行修补，并保证干燥无积水。3、20厚1：2.5水泥砂浆找平层施工找平层采用P.O32.5水泥进行配制，砂浆铺设应由远到近、由高到底的程序进行，严格掌握坡度，可用2m左右的方尺找平。施工时应注意天气变化，在雨天不得施工。找平层要做到表面平整，二次压光，不得出现酥松、起砂、起皮等现象。平整度需达到国家相关规定2m靠尺不大于5mm。4、定位放线在屋面找平层施工完以后，应根据屋面结构特征将屋脊、排水沟、檐口等位置进行定位，并在找平层上用墨斗弹出挂瓦条安装位置线，便于安装挂瓦条。大屋面尽量在有效尺寸允许差内调整到以不切割瓦为原则。 5、钉30×40松木挂瓦条先钉檐口瓦条，（檐口瓦条应高于挂瓦条20，以保证挂瓦时，整体瓦面平整），再钉挂瓦条，一直钉到屋脊。瓦条衔接处可留10的空隙，以便排除湿气。（后接下页） 湘质监统编施2002-11施工技术交底记录工程名称：* 施工单位：* 编号：03项目技术负责人：*项目专业施工员：*项目专业质量检查员：*专业班组长：*交底时间： 2010年6月6日交底地址：技术科办公室交 底 内 容1.交底分部（子分部）、分项工程名称：建筑屋面2.交底执行标准名称及编号： 屋面工程质量验收规范（GB50207-2002）、建筑工程施工质量验收统一标准(GB 50300-2001)3.交底内容摘要：6、刷1.5厚威固单组份湿固化聚氨酯防水涂料61施工过程中，在做完找平层后，检查找平层表面质量并要求表面干净、平整。待找平层干燥即可在找平层上涂刷防水涂料。62用滚筒或刷子将胶浆均匀刷于处理好的底材上，涂刷按三遍进行，总厚度控制在1.5mm，做完一遍后，必须等待其略为干固后，在做第二遍，一般需13小时间息时间，具体情况视底材的密度和湿度而定。如果超过24小时，或涂层已经固化，在其上面涂刷第二或第三遍时，必须先用清水进行重新湿润。7、 铺设屋面瓦由檐口起面对屋面，由左向右，由下向上按序列跟铺设。竖向瓦的左上方搭接部位缝隙在3以内。每片主瓦的瓦爪必须紧扣在挂瓦条上，与左边下面两块瓦落槽密合，随时注意瓦面、瓦楞平直，不符合质量要求的瓦不能铺挂。沟瓦要先铺设，沟瓦两边用灰浆填满。8、 铺设屋脊瓦屋面铺完后，在屋脊拉水平线，跟线铺设脊瓦。瓦底部要垫塞平稳，坐灰要饱满，使屋脊不沉陷变形。铺设完成后，以色浆填抹勾缝。（斜脊的铺设需按照坡度要求，将多余的部分用切割机割掉，由下向上铺设）。9、节点防水处理 在铺设屋面瓦时，结合部连接（屋面泛水处，如山墙，其他突出屋面结构，如老虎窗等。）（后接下页） 湘质监统编施2002-11施工技术交底记录工程名称：* 施工单位：* 编号：04项目技术负责人：*项目专业施工员：*项目专业质量检查员：*专业班组长：*交底时间： 2010年6月6日交底地址：技术科办公室交 底 内 容1.交底分部（子分部）、分项工程名称：建筑屋面2.交底执行标准名称及编号： 屋面工程质量验收规范（GB50207-2002）、建筑工程施工质量验收统一标准(GB 50300-2001)3.交底内容摘要：防水处理必须认真处理。水平结合部，垂直结合部，所有结合部防水均采用防水油膏做泛水构筑。 10、清洁瓦面在铺设过程中（特别是使用灰浆，色浆时），应随时将残留在瓦面上的污垢清理干净，保持瓦面的清洁，亮丽。 四、成品保护措施1、屋面材料运到现场，应堆放在平整坚实场地上分别保管、护盖，防止破损、污染。2、已做好的找平层应妥加保护。3、防水层施工时，注意不使聚氨酯防水涂料流淌污染墙面、檐口和门窗等已完工项目。4、水落口、斜沟、天沟等应及时清理，不得有杂物、垃圾堵塞。5、防水层施工完后，禁止在其上凿眼、打洞或做安装、焊接等操作，以防破产生漏水。6、细部构造的防水嵌缝、勾缝及装配结构屋面的灌缝未干燥或未达到设计强度时，不得在其面上行走，搬运材料及用具，更不得有较大振动。7、瓦屋面刚铺设完工后，行人应尽量少到屋面上行走踩踏，以防损伤屋面的面层油漆和光洁度及踏破瓦、踩坏瓦。五、安全注意事项1、对安全施工实行制度化和规范化的管理，通过执行制度，促进安全管理工作。2、凡有严重心脏病，高血压，神精衰弱及贫血症等不适应高空作业者不能进行屋面工程施工。（后接下页） 湘质监统编施2002-11施工技术交底记录工程名称：* 施工单位：* 编号：05项目技术负责人：*项目专业施工员：*项目专业质量检查员：*专业班组长：*交底时间： 2010年6月6日交底地址：技术科办公室交 底 内 容1.交底分部（子分部）、分项工程名称：建筑屋面2.交底执行标准名称及编号： 屋面工程质量验收规范（GB50207-2002）、建筑工程施工质量验收统一标准(GB 50300-2001)3.交底内容摘要：3、上屋面前必须检查防护栏杆，安全网等安全设施否牢固，检查合格后才能进行作业。 4、不要穿硬底、易滑的鞋上屋面操作。在屋面行动应特别注意安全，谨防绊脚跌倒；在平瓦屋面上行走时，脚要踩在瓦头处，不能在瓦中间部位踩踏。5、施工人员在斜屋面上施工时必须佩带好安全带。6、屋面上搭放瓦时，必须放稳，防止下滑滚坡。7、碎瓦、杂物工具等要集中下运，不能随意乱丢乱掷。六、彩色水泥瓦参数彩色水泥瓦参数表序号品名规格型号使用部位单位重量/片1西式S瓦350×320，11.8片/屋面4.0±0.22圆脊瓦330×250，3.3片/m用于正脊、斜脊4.0±0.23圆脊封头330×250用于正脊顶端6.0±0.24圆脊斜封头400×250用于斜脊底端5.0±0.25檐口瓦420×205，2.8片/m用于屋面边檐4.0±0.26檐口封420×205用于边檐底端4.2±0.27排水沟× ，2.8片/m用于阴沟4.0±0.28正盾225×70×10mm用于水平脊瓦底部两侧0.5±0.29斜盾295×70×10mm用于斜脊瓦底部两侧0.6±0.212三向脊正三向、斜三向用于三脊交汇处11.0±0.513四向脊用于四脊交汇处14.0±0.5
