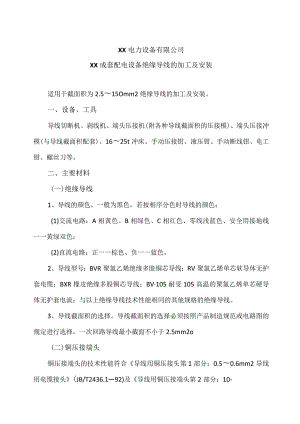

XX电力设备有限公司XX成套配电设备绝缘导线的加工及安装（2023年）.docx

XX电力设备有限公司XX成套配电设备绝缘导线的加工及安装适用于截面积为2.515Omm2绝缘导线的加工及安装。一、设备、工具导线切断机、剥线机、端头压接机(附各种导线截面积的压接模)、端头压接冲模(与导线截面积配套)、1625t冲床。手动压接钳、液压钳、手动断线钳、电工钳、螺丝刀等。二、主要材料(一)绝缘导线1、导线的颜色。一般为黑色，若按相序分色时导线的颜色：(1)交流电路：A相黄色、B相绿色、C相红色、零线浅蓝色、安全用接地线一一黄绿双色；(2)直流电路：正一一棕色、负一一蓝色。2、导线型号：BVR聚氯乙烯绝缘多股铜芯导线；RV聚氯乙烯单芯软导体无护套电缆；BXR橡皮绝缘多股铜芯导线；BV105耐受105高温的聚氯乙烯单芯硬导体无护套电流；与以上绝缘导线技术性能相同的其他规格的绝缘导线。3、导线截面积的选择。导线截面积的选择必须按照产品制造规范或电路图的规定进行选择，一次回路导线最小截面不小于2.5mm2o(二)铜压接端头铜压接端头的技术性能符合导线用铜压接头第1部分：0.50.6mm2导线用电缆接头(JB/T2436.192)及导线用铜压接端头第2部分：10-30Omm2导线用铜压接端头(JBT2436.2-94)o1、捆扎材料(1)锦纶丝线、塑料绝缘单芯铁线、尼龙扎带等。(2)端头塑料套管：黄、绿、红。2、端头压接准备工作(1)据导线和元器件的安装位置、敷设走向，计算出每根导线的长度。根据行线方案量材下线，下线要适当留有余量，线束走线时要长出4050mm,以防线束经捆扎、弯曲后长度不够，导线可用棉丝勒直，不得用台钳、刻丝钳强行拉直。(2)导线截面积的选择按图纸或工艺文件要求。(3)根据线径不同选取剥线钳或电工钳剥线头绝缘，剥线时不应损伤线芯。线头绝缘剥去长度应按连接螺钉直径及连接方式确定在导线压接端头的部位剥除绝缘层，露出线芯的长度应略大于铜压接端头套管部分长度的23mm。(4)铜压接端头表面不应有毛刺、裂纹；接缝处焊接平整；银镀层光亮、无斑点等缺陷。(5)使用BVR多股导线时，应在端头处压接经过电镀处理的铜制冷压端头。冷压端头的口径应与导线线径匹配；当导线截面在6mm2以下时，用手动冷压钳压接，当导线截面大于6mm2时应用液压钳压接。压接时其钳口要根据线径对号选用，压接后端头不得松动。(三)端头压接的技术要求1、端头采用冷压接，导线、端头、压接冲模(或压接模)必须匹配。2、616mm2导线的端头压接可以用长柄手动压接钳压接。25mm2及以上导线的端头压接应当采用端头压接机(一般为液压式)或用压接冲模在冲床上压接。3、端头压接前应在导线两端套上相应规格、颜色的塑料套管。端头应压紧，不得过紧或过松，压好后的截面积应等于或略大于导线截面积与端头套管截面积之和。检验导线端头是否压紧可进行耐拉力试验，拉力负荷值按下表的规定。试验时不应产生端头与导线间的滑动、导线在压接部位断裂或拔出、端头变形等缺陷。导线端头耐拉力试验的拉力负荷值序号导线额定截面积(mm2)拉力负荷值(N)序号导线额定截面积(mm2)拉力负荷值(N)110800670220021698079528003251200812035004301500915041005501800三、导线弯制导线在端头压接好后，应按导线在成套柜中的实际位置和走向，进行弯制(弯曲)，截面较小的导线可以捆扎成束弯制；截面较大的导线可以单根弯制(弯制可以用手工，可以在弯曲机上进行)。弯曲内半径应不小于绝缘外径的23倍。四、导线的连接与安装1、导线应按成套柜的主电路图的要求进行安装(敷设)。较小截面的导线应按单回路、多回路进行捆扎，但不应超过三个回路（每三相为一个回路）；较大截面的导线只能按每个回路捆扎；很大截面的导线应单根敷设，不必捆扎成线束。2、每个线束或每根大截面导线应在适当位置进行固定，以便在电路发生短路时，所产生的应力不会导致过大的移动或损坏其他电器元件及设备。3、导线在安装好后应保证接线正确，尽量做到横平竖直、整齐美观,并不影响导线的散热，也不影响其他电器元件及设备的正常工作。4、多根导线配置时应捆扎成线束，一般用尼龙拉扣或螺旋管捆扎成圆形。线束配置应横平竖直、整齐美观。线束应用吸盘与箱体固定，水平时每300mm、垂直时每40Omm固定一次。5、当导线根数较多时也可敷设于走线槽内，走线槽断面应切割整齐。6、导线接头需弯曲成圆形时，弯曲直径大于紧固螺钉直径0.5Imm,圆圈与导线绝缘层之间相距2mm,弯曲方向与螺钉紧固旋转方向一致。7、导线与元件接点或母线连结时用螺钉拧紧。每个端子的接点上只允许接一根线，特殊情况时可接两根线，但必须采用措施保证连接可靠及满足GB7251产品标准的有关要求。8、连接到发热元件（如管型电阻）上的绝缘导线应考虑到发热对绝缘导线的影响，并采取适当的措施。绝缘导线与发热件之间的距离见下表.绝缘导线与发热件之间的距离发热件（W）电器元件、电子元件等发热件之间保持距离选用BV、BVR导线剥去的绝缘长度上方侧面下方元件允许60°元件允许50°7.53040101020153010010102020-50100200202040751001003003030401501503003030402001504003030409、连接导线中间不应有绞接点或焊接点，接线应尽可能在固定的端子上进行。10、一次母线上连接二次线时，需在母线上单独钻孔，用螺栓紧固,或采用母线无孔连接技术，用连接件连接。五、检查检查一次线的选择、制作、连接和安装是否符合以上各条工艺要求。
